多工位旋转分度车削加工工装夹具

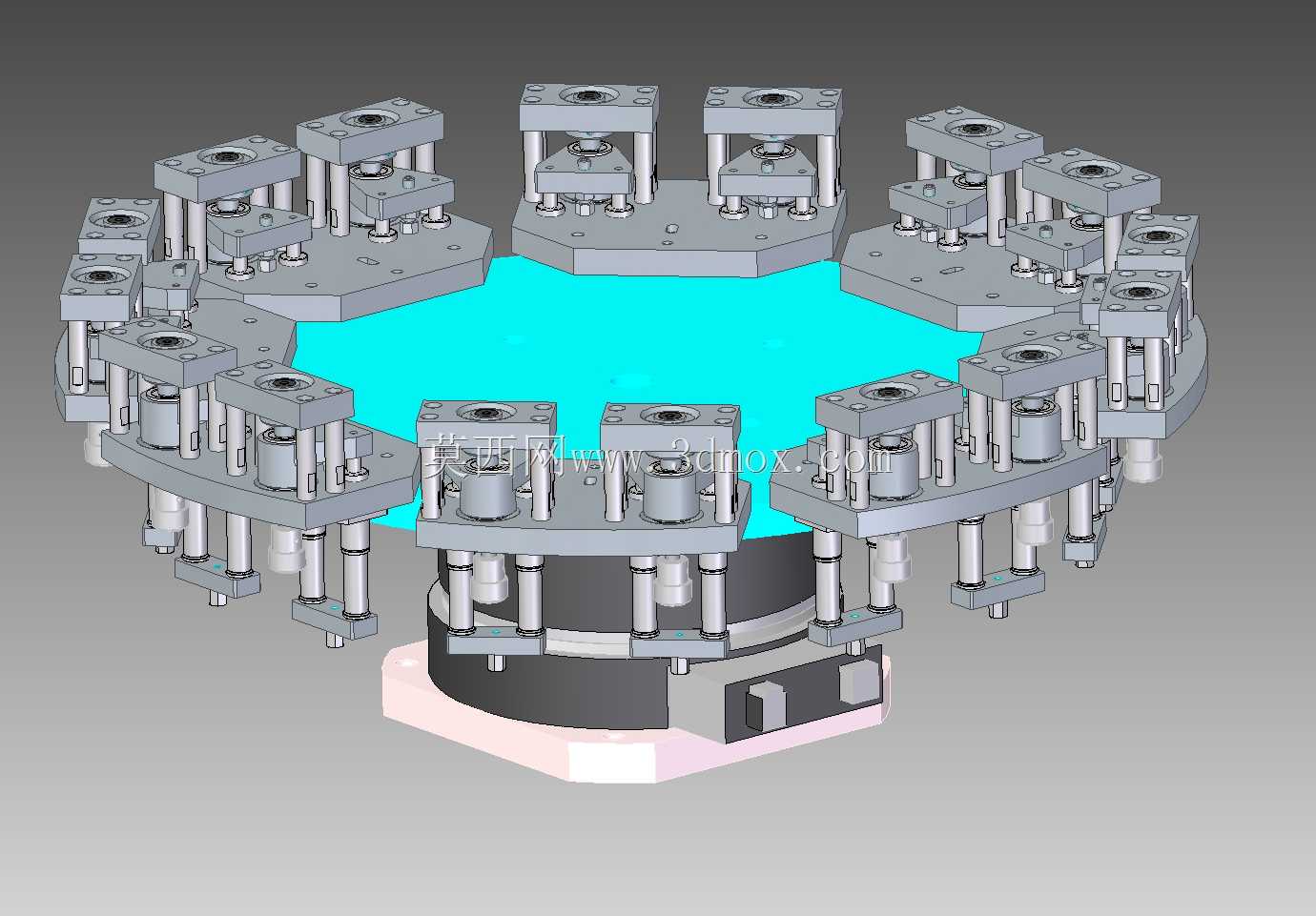

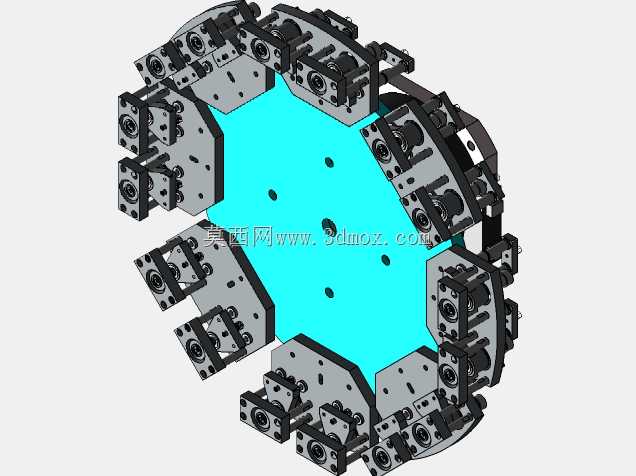

这款多工位旋转分度车削夹具，主要面向批量轴类、盘类小型零件的车削加工场景，适配常规卧式数控车床、普通卧式车床的主轴安装接口，可直接替换传统三爪卡盘、单工位专用夹具，解决中小零件车削工序频繁装夹、辅助工时占比过高的加工痛点，在汽车小五金零件、3C精密金属结构件、通用机械小型紧固件的批量车削产线中具备极高的适配性。夹具整体采用正八边形的回转式工位布局，中心为中空的分度转台核心基体，八个方向均匀延伸出独立的工件装夹单元，每个装夹单元都配置独立的压合锁紧机构与定位基准面，可同时装夹八件同规格待加工工件，配合分度机构的精准角度回转，可在单次设备启动的加工循环内，依次完成所有工位工件的车削作业，大幅减少人工装夹的停机等待时间，有效提升单台车床的加工产出效率。夹具的驱动执行端采用成熟的CKD执行机构作为动力输出单元，可实现分度转位的精准定位与工位锁紧，转位重复定位精度可满足IT7级精度的车削加工要求，避免传统手动分度夹具的定位误差累积问题，同时执行机构的动力回路与车床的控制系统可实现信号联动，无需人工额外操作即可完成自动转位、锁紧、加工的全流程动作。设计过程中充分考虑了车床加工的安装边界，夹具整体回转直径适配常规6140、6150系列车床的主轴最大回转范围，底部安装法兰与车床主轴端的标准连接尺寸匹配，无需额外制作过渡连接盘即可完成安装，夹具底部预留的排屑间隙可引导车削过程中产生的切屑顺利排出，避免切屑堆积在分度机构缝隙内造成转位卡滞。每个独立装夹单元的定位块都采用可更换式设计，针对不同外形的待加工零件，仅需更换对应规格的定位垫块与压头，即可快速切换加工品类，无需对整个夹具进行拆解重装，大幅缩短多品种小批量生产场景下的工装切换时间。夹具的导向立柱与压合部件都采用耐磨合金钢材制作，表面做硬化处理，可承受车削过程中的切削冲击力，长期使用也不会出现压合变形、定位偏移的问题，同时中空的中心结构可兼容带内冷通道的车床主轴，切削冷却液可直接通过中心区域输送到每个加工工位，充分冷却加工区域的刀具与工件，提升加工表面质量与刀具使用寿命。
