框架式多工位喷油器注油作业设备

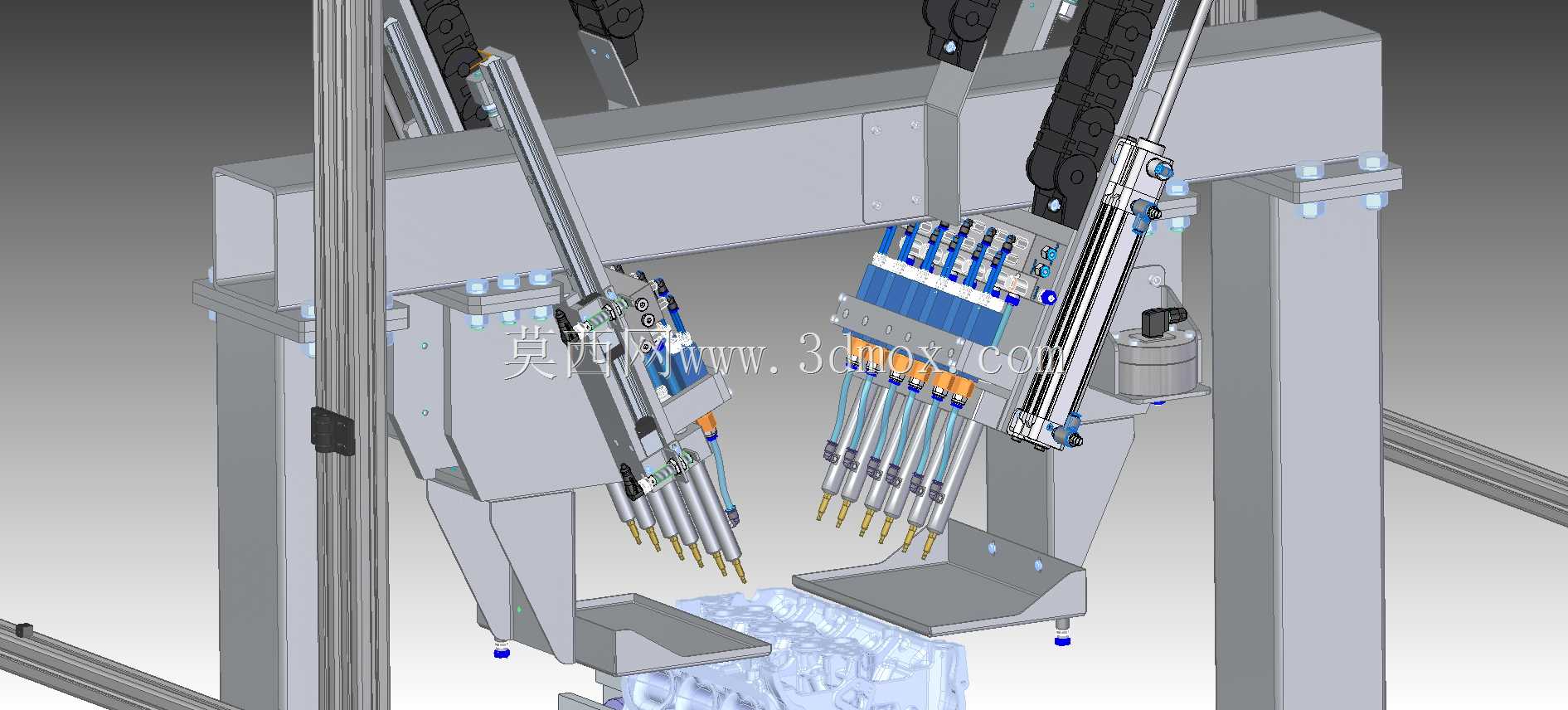

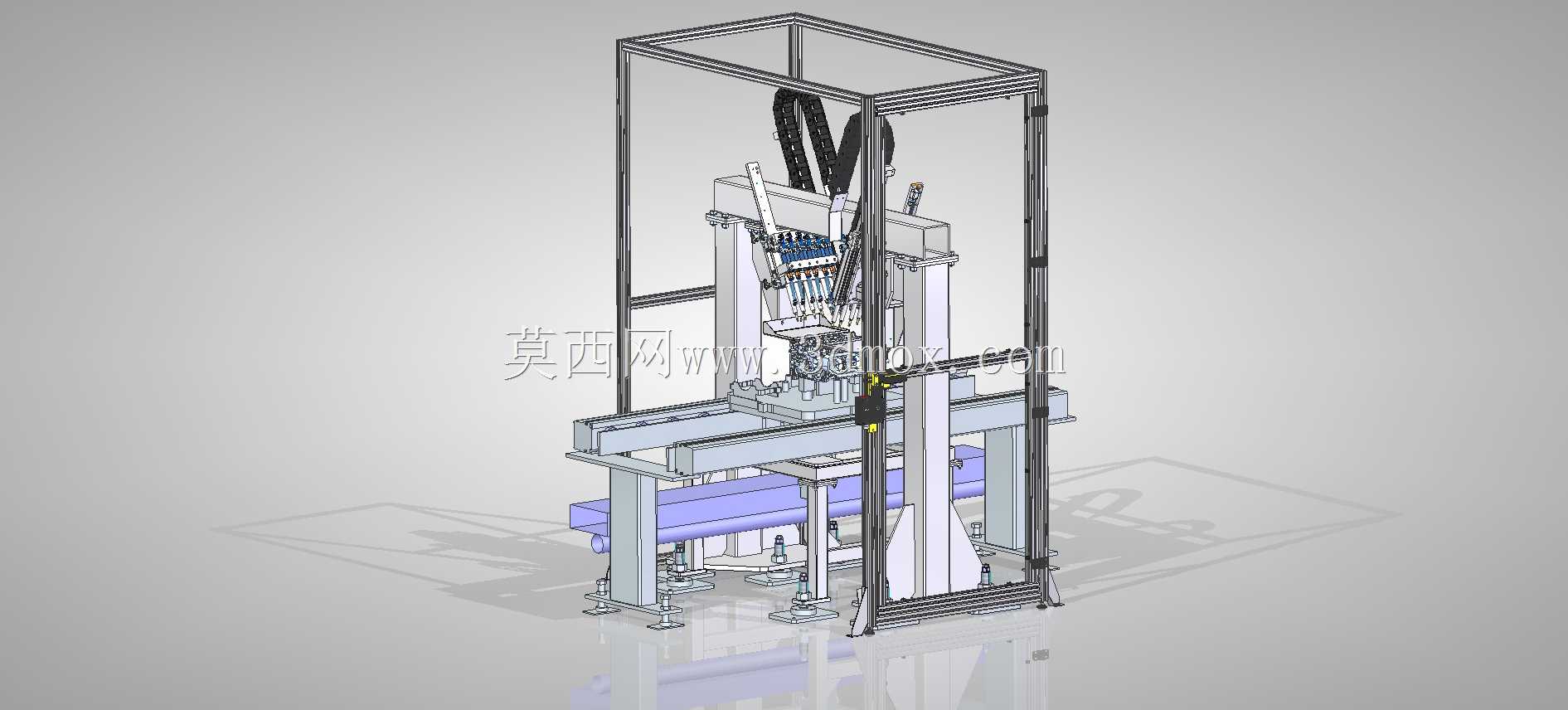

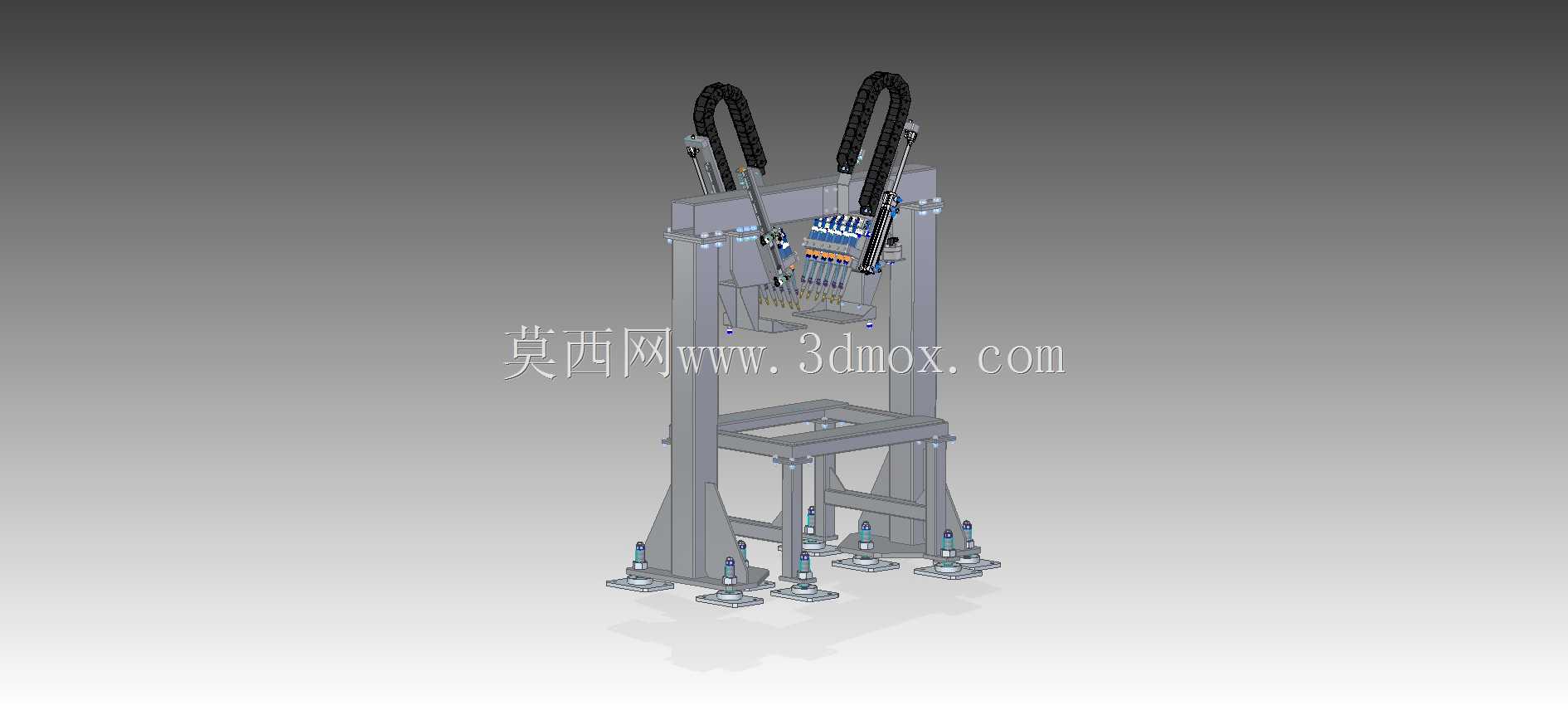

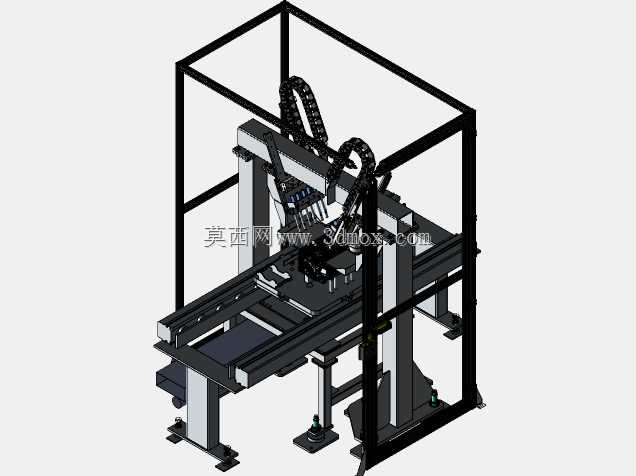

该设备主要面向燃油喷射系统零部件生产、装配环节的注油作业场景，可在喷油器总成装配完成后，完成定量注油、预润检测的核心工序，适配汽车零部件制造车间、内燃机配件装配线的工位配套需求，可直接嵌入现有流水线作为在线工位使用，也可作为独立离线工位完成小批量工件的注油作业。设备整体采用铝型材搭建封闭式外框架结构，框架底部配置可调式支撑脚杯，可根据现场地面平整度调整设备水平度，避免作业过程中出现机身偏移影响注油精度；框架内部集成三轴移动模组，搭载多组并列布置的注油执行头，可同时对多个工位上的喷油器工件完成同步注油作业，相比单头注油设备作业效率提升四倍以上，注油头的位置可根据不同型号喷油器的注油口位置做快速调整，适配多规格产品的柔性生产需求。设备下部设置工件定位工装台，工装台采用快换式夹具设计，更换不同产品时仅需更换对应定位治具即可完成换型，无需重新校准注油头的移动路径参数，大幅缩短产线换型的调试时间；工装台下方设置接油盘结构，可承接注油过程中滴落的残油，避免油污污染车间地面，也方便定期清理回收残油保持工位整洁。设备的设计思路围绕高精度、高柔性、易维护的核心需求展开，所有管路、线路均沿铝型材框架的内置槽道布置，外观整洁无外露管线，既避免作业过程中管线剐蹭工件，也方便后期检修时快速排查线路、管路故障；注油执行端配置高精度定量阀，可精准控制每个工件的注油量，注油误差控制在极小范围内，避免注油量不足导致的工件早期磨损，也防止注油量过多造成的油料浪费与工件污染。设备的安装边界预留了足够的操作与维护空间，框架正面预留上下料操作开口，操作人员可从正面完成工件的取放作业，设备后侧预留维护门，可打开后完成注油模组、管路系统的检修与保养，整体占地面积紧凑，可适配车间内狭窄的工位布置需求，无需对现有车间布局做大幅改造即可完成设备部署。
