钣金加工用夹持仿形作业工装

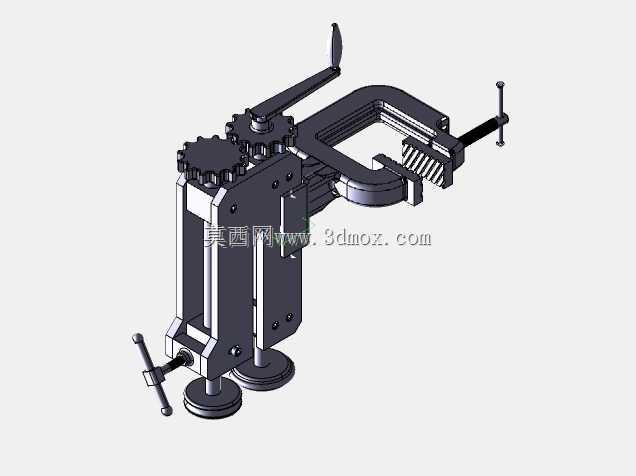

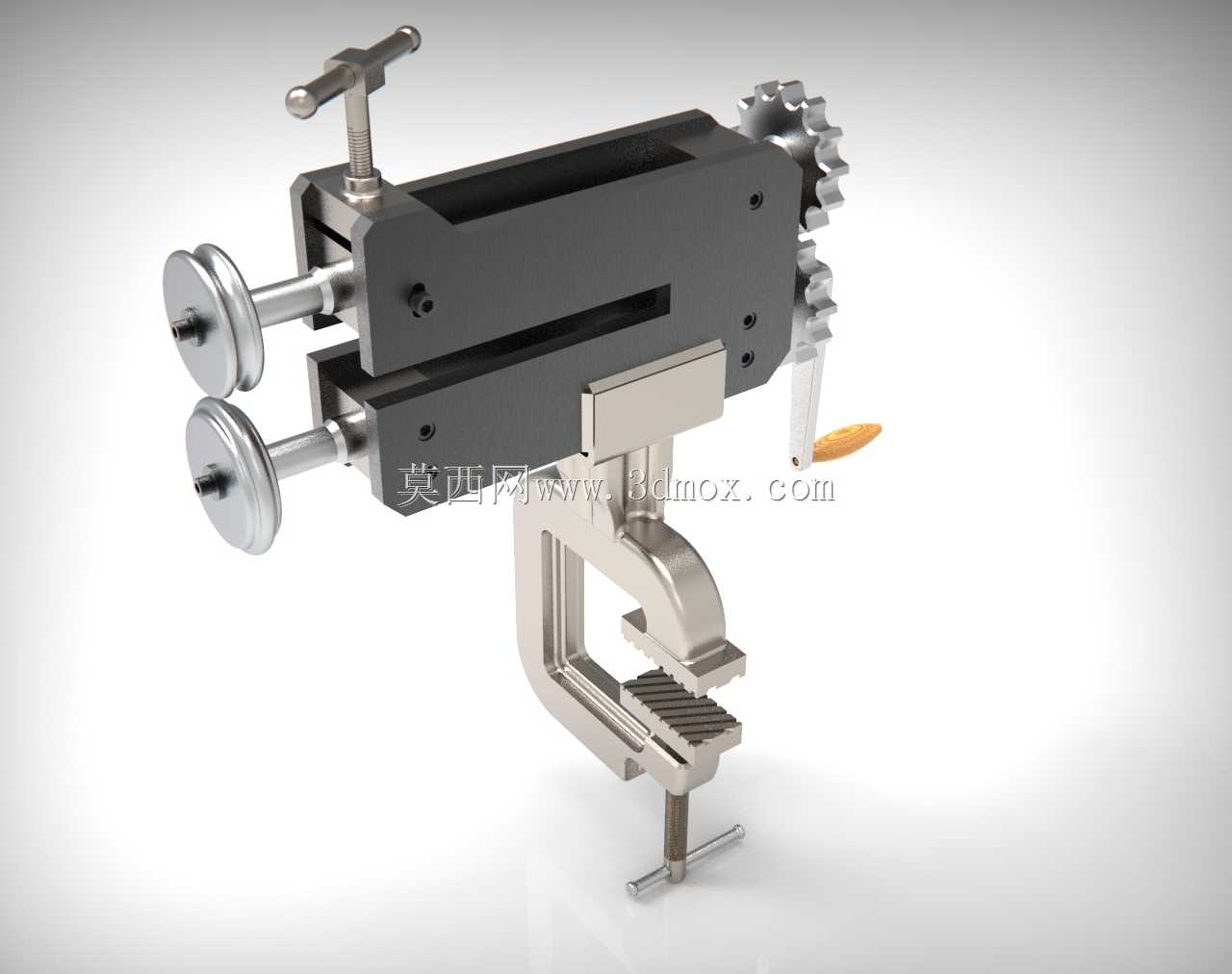

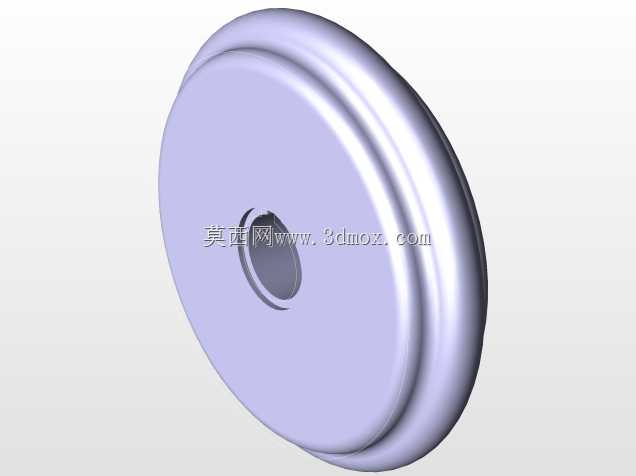

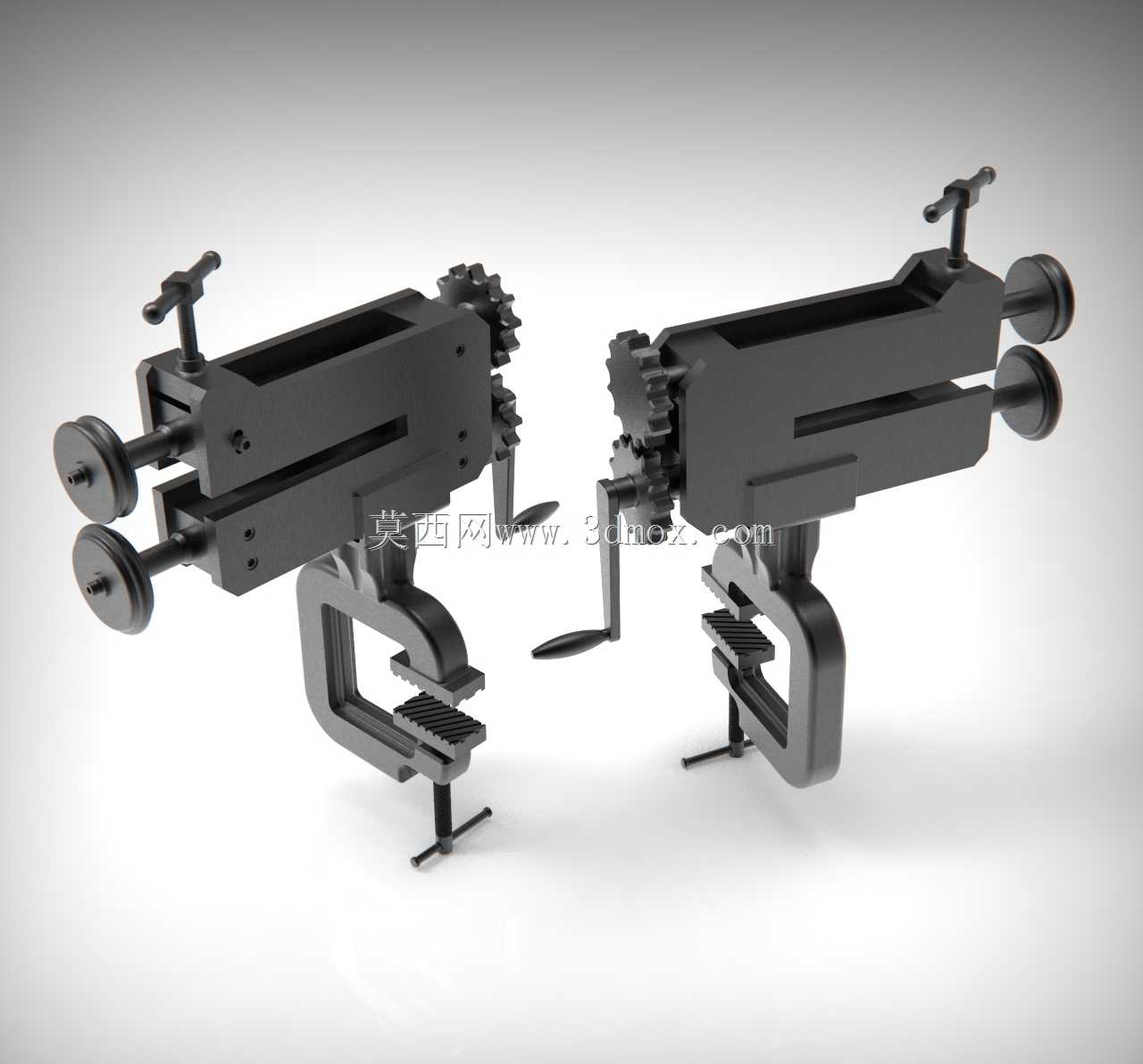

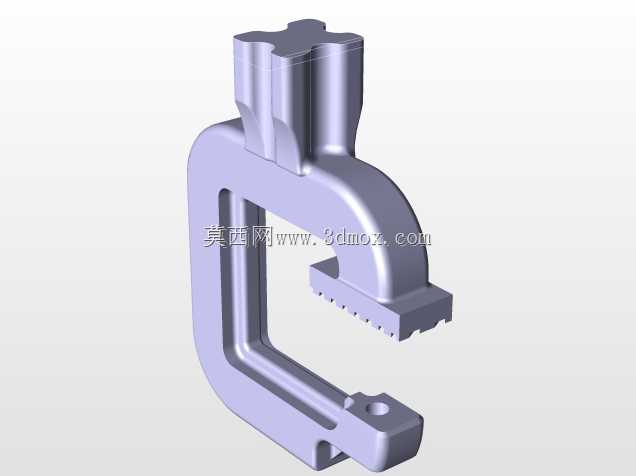

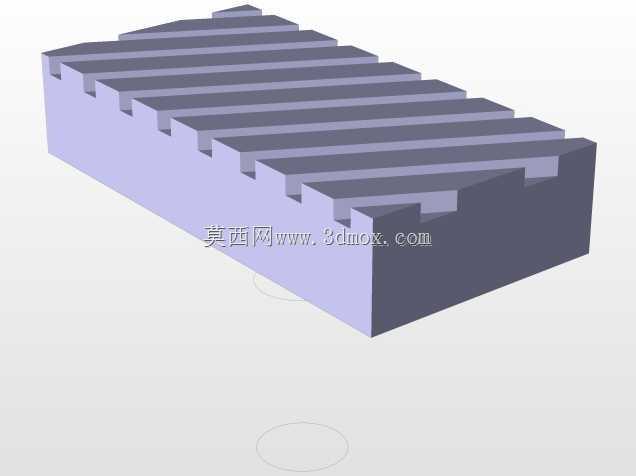

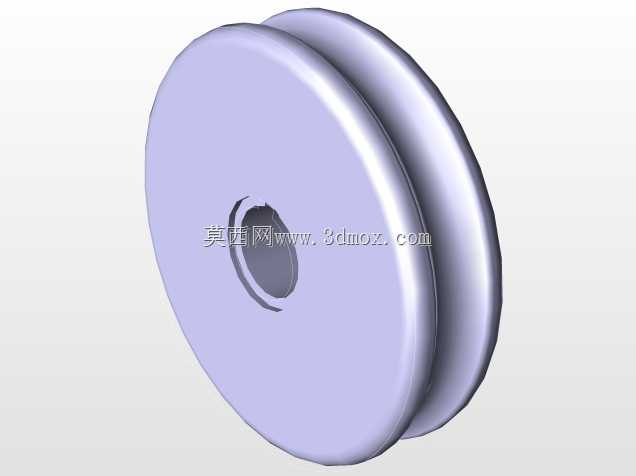

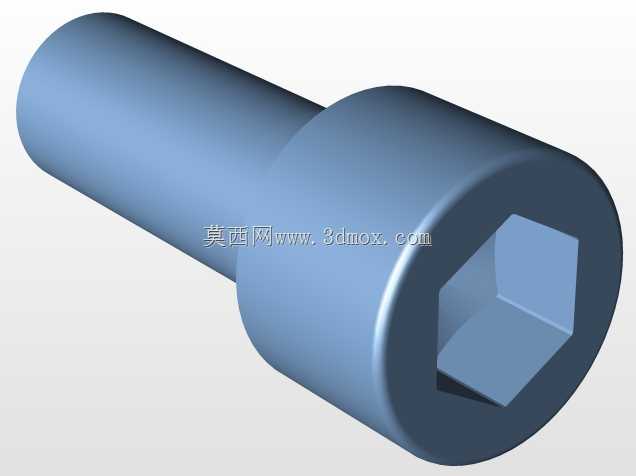

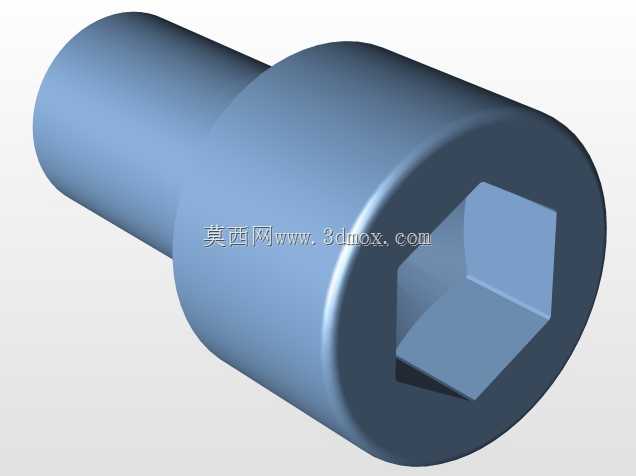

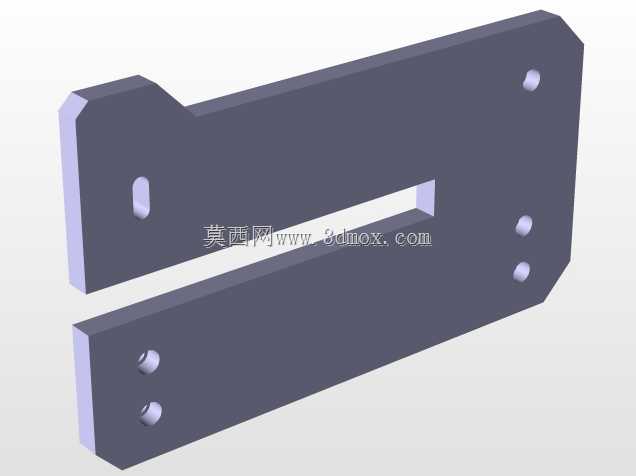

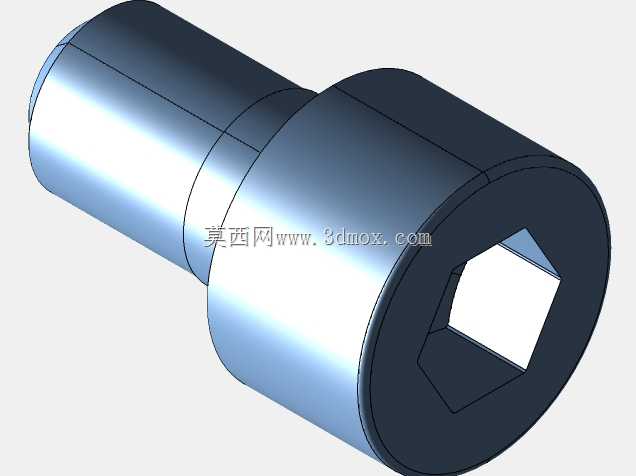

这款钣金仿形工装主要面向薄板类金属构件的现场修配、仿形校准作业场景，在钣金维修、定制金属构件加工、异形曲面钣金成型的工位中承担核心的夹持与仿形进给功能，尤其适配小批量、多规格的薄壁金属件修形需求，无需搭配大型冲压设备即可完成局部曲面的仿形压合、轮廓校准作业，在汽车钣金修复、通风管道异形接口加工、装饰金属薄板修边等场景中都能发挥作用。工装整体采用分体式夹座设计，底部的C型夹持结构可以快速固定在工作台边缘、型钢支架等不同厚度的安装基面上，夹持开口范围覆盖常规工位台板与现场临时支架的厚度，安装时无需额外打孔固定，通过底部的T型丝杆旋紧即可完成锁紧，夹持钳口做了网纹滚花处理，增大与安装基面的摩擦力，避免作业过程中工装出现滑移偏移。上部的作业执行端设置了双导向轮进给结构，两个平行布置的金属导向轮可以贴合待加工钣金的基准面，为仿形作业提供稳定的进给导向，保证加工过程中仿形轨迹与基准轮廓的贴合度，避免出现走形偏差。侧部设置的棘轮进给结构可以实现进给量的精准控制，每一次棘爪拨动对应的进给量固定，操作人员可以根据钣金的厚度、材质硬度调整进给压合的深度，避免压合力过大导致薄板出现褶皱、开裂，也能防止进给量不足导致仿形不到位的问题。顶部设置的T型锁紧手柄可以在调整好作业位置后快速锁死上部滑座，保证作业过程中结构的刚性，避免受力后出现位置窜动。工装的整体结构做了轻量化设计，主体采用高强度钢材加工，在保证结构刚性足以应对常规薄板钣金压合作业的前提下，整体重量控制在单人可搬运的范围内，既可以固定在工位上长期使用，也可以携带到外场维修现场进行临时作业。设计过程中充分考虑了不同厚度薄板的加工适配性，导向轮与压合端的间隙可以通过侧部的调节旋钮进行微调，适配0.5mm到3mm厚度的常见金属薄板加工需求，压合端的仿形触头可以根据不同的加工轮廓进行快速更换，无需拆解主体结构即可完成不同形状曲面的仿形作业切换。整个工装的运动部件都做了间隙补偿设计，长期使用出现磨损后可以通过调节螺丝消除配合间隙，始终保持作业精度，外露的金属部件都做了防锈处理，适配车间多粉尘、多切削液的作业环境，降低日常维护的成本。
