DIY多功能农用作业机具框架结构设计

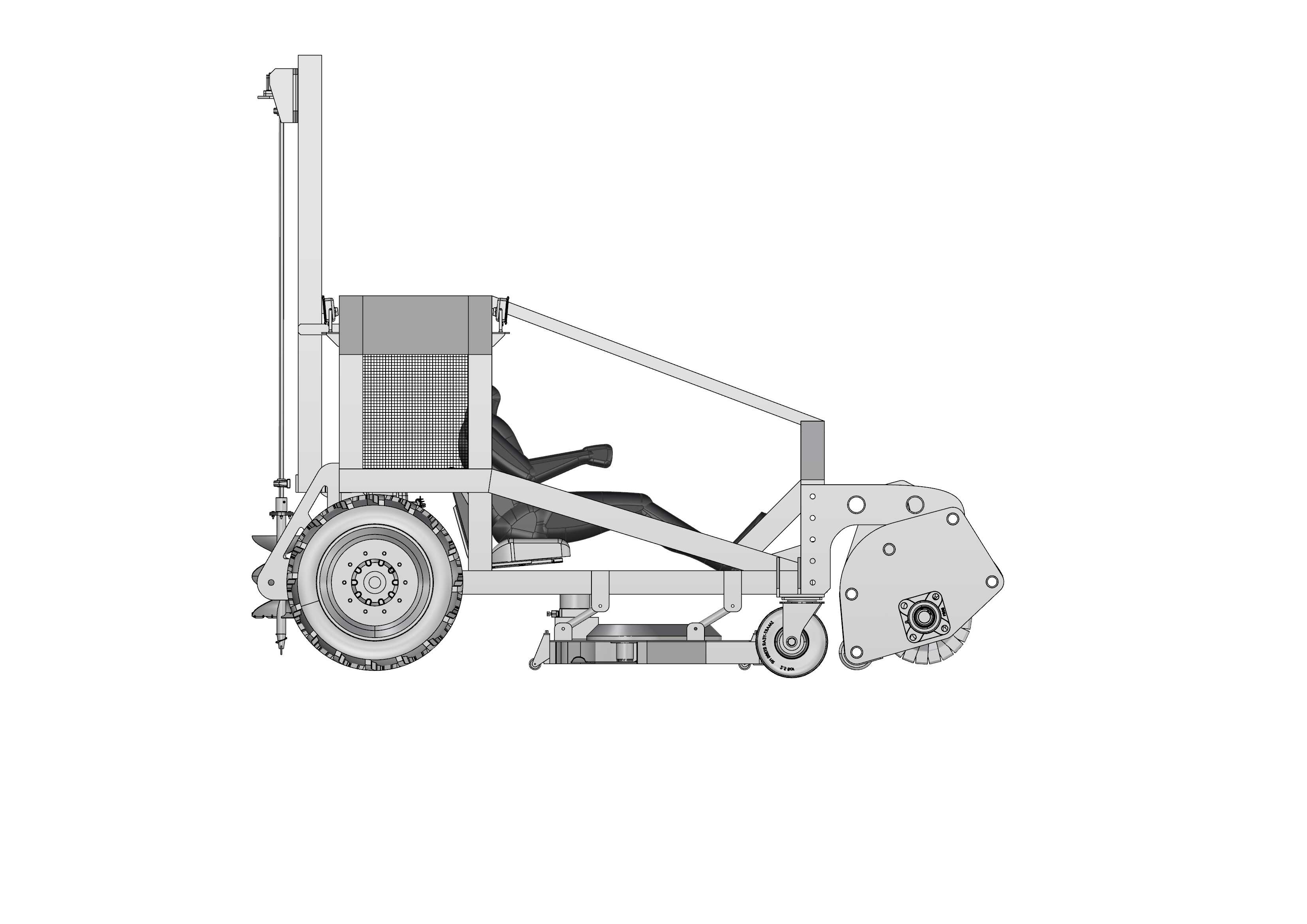

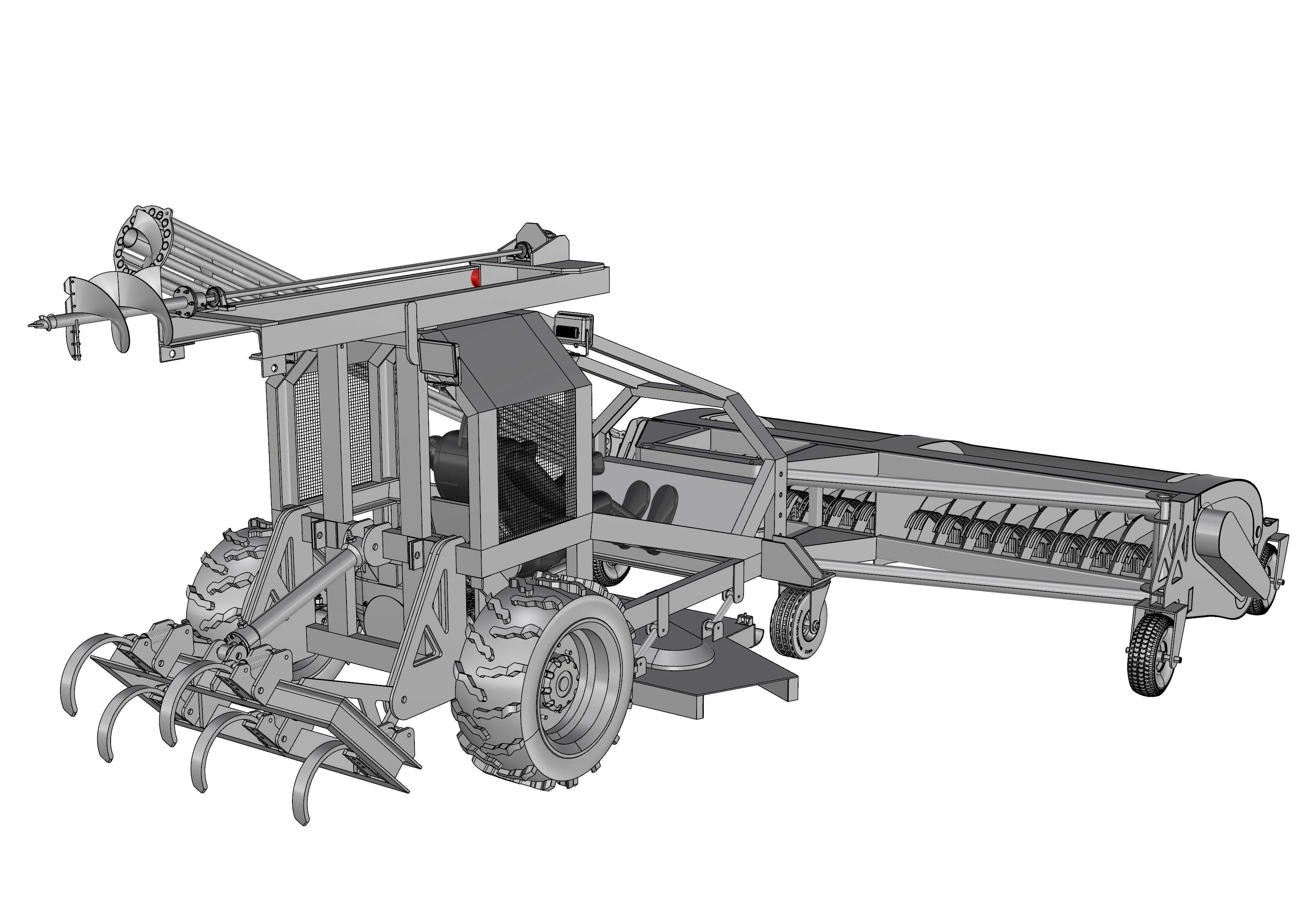

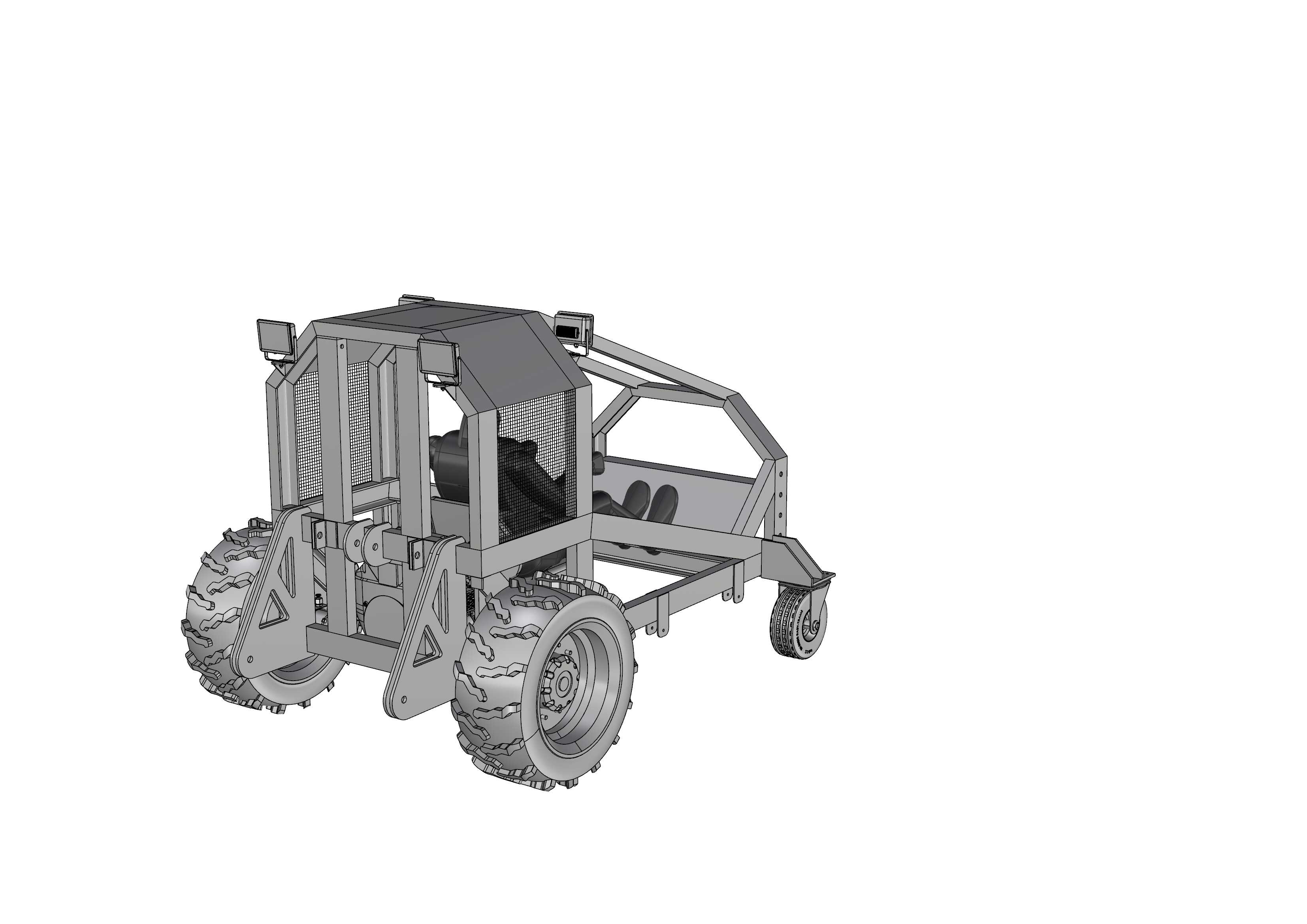

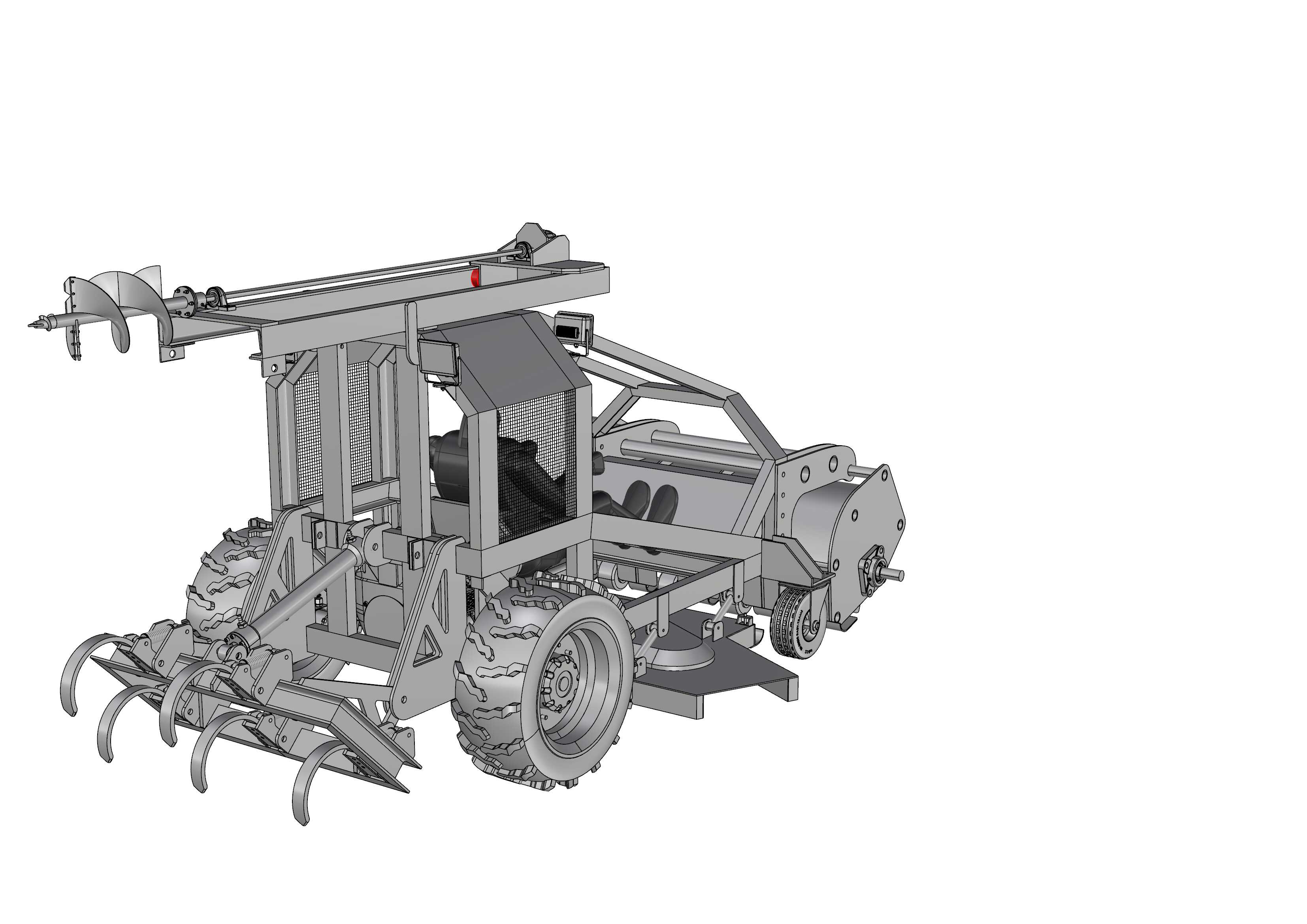

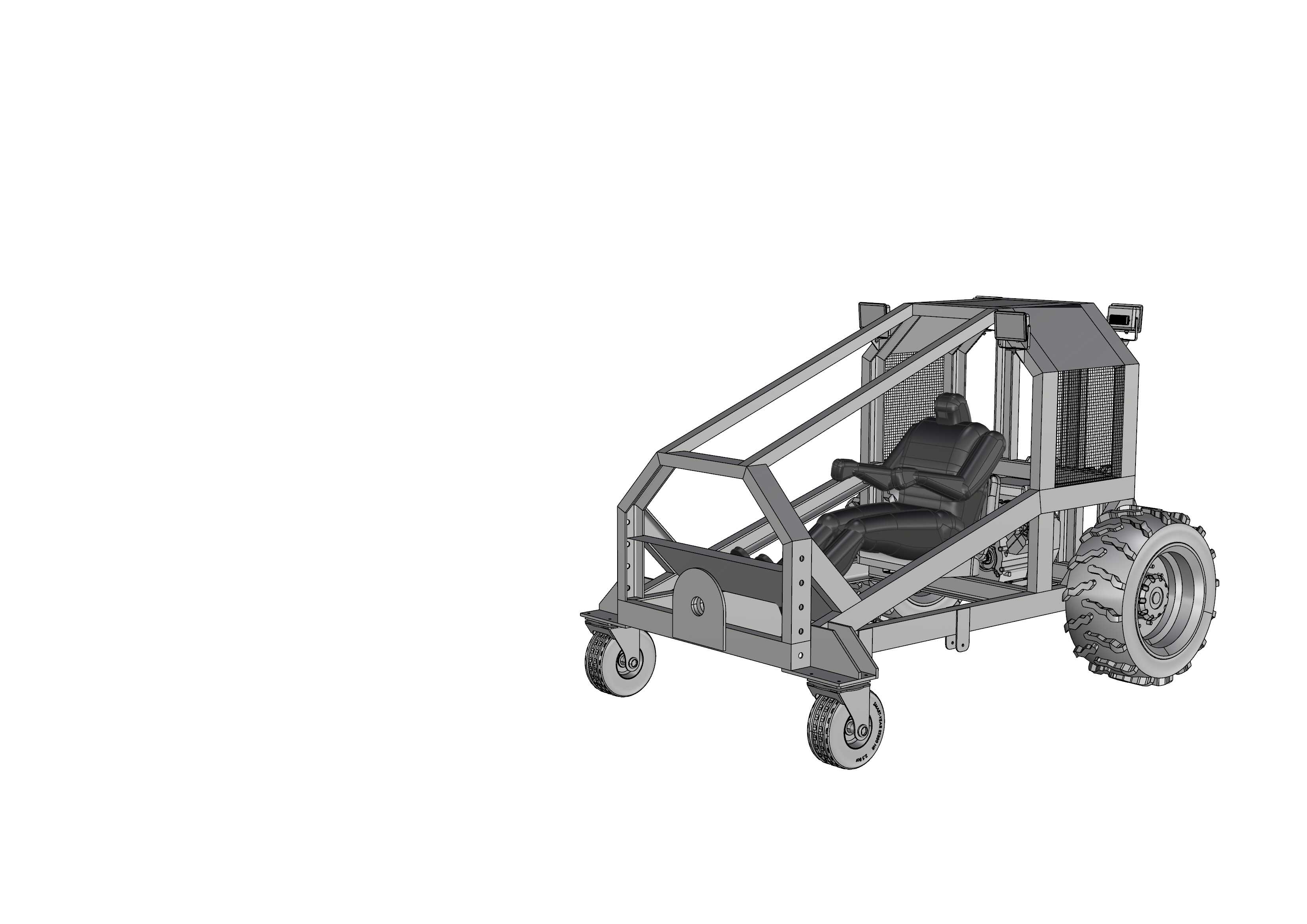

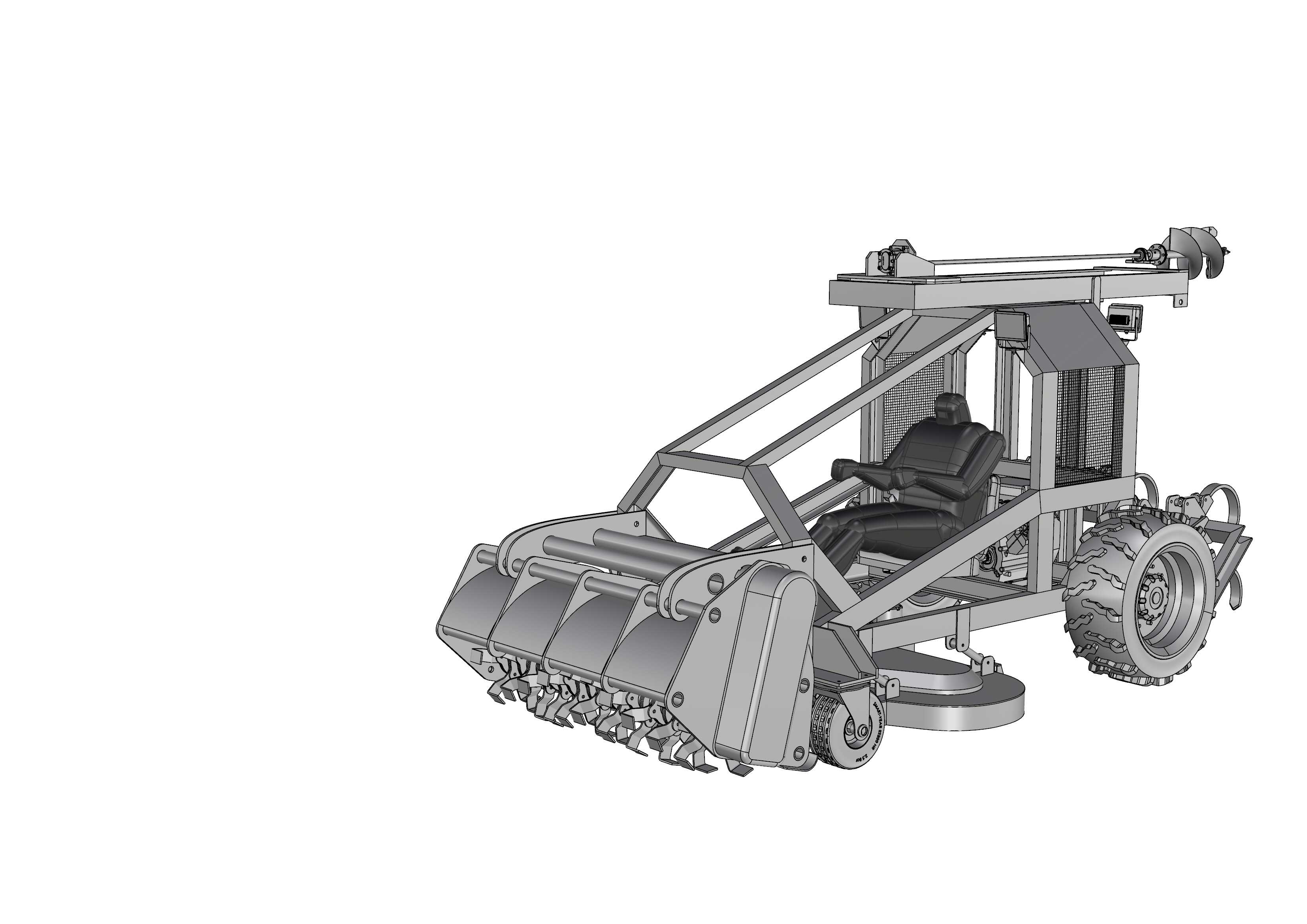

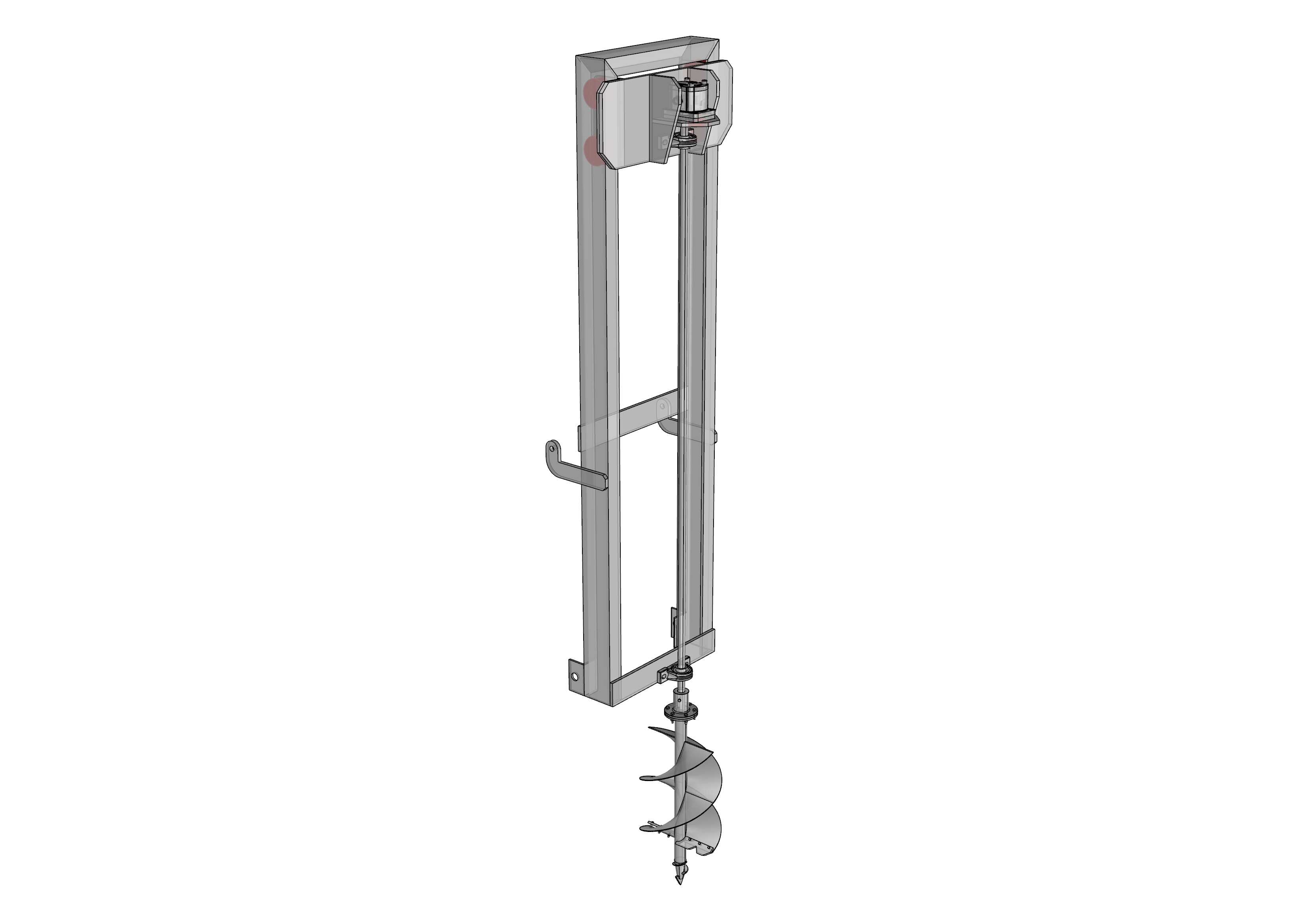

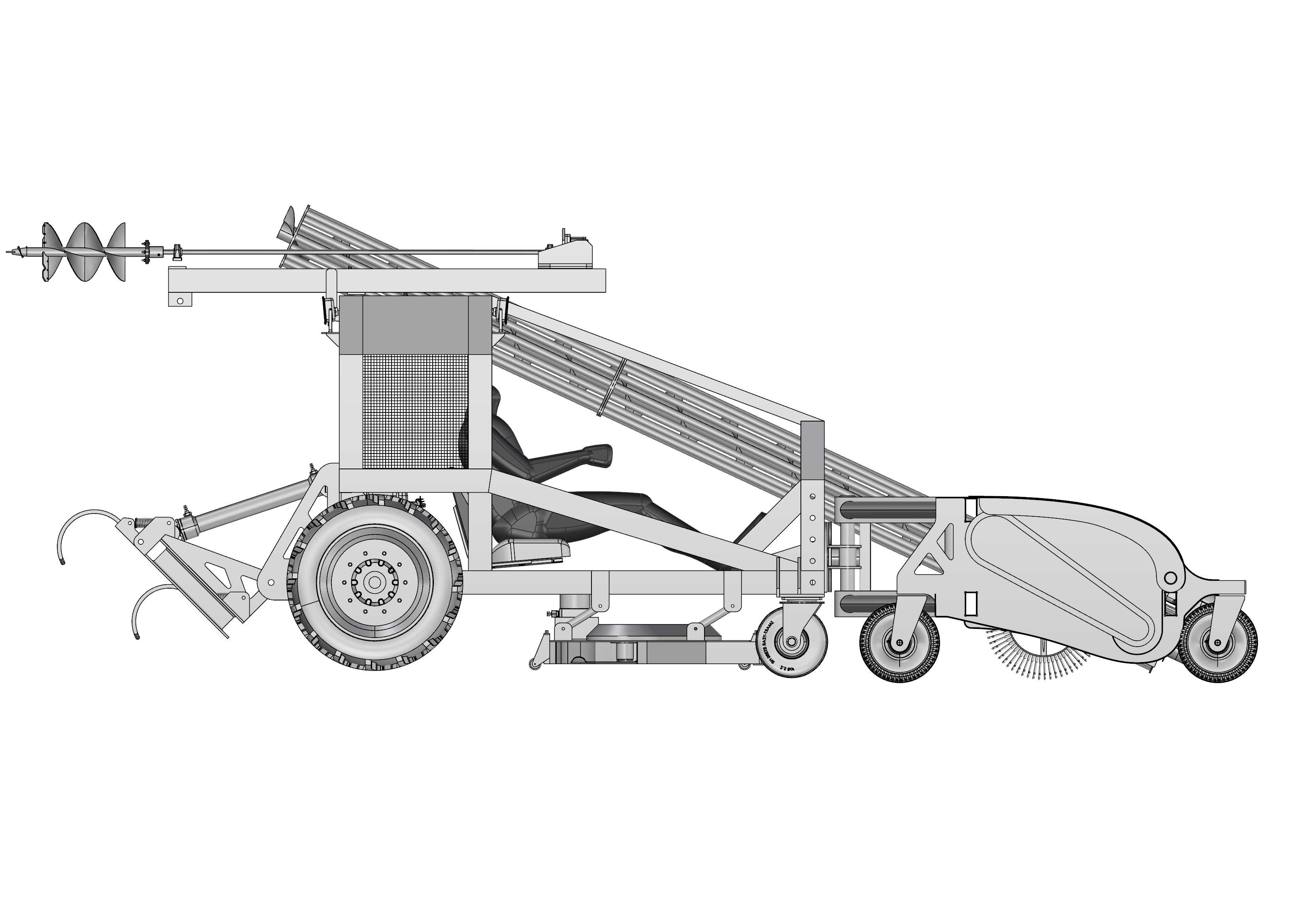

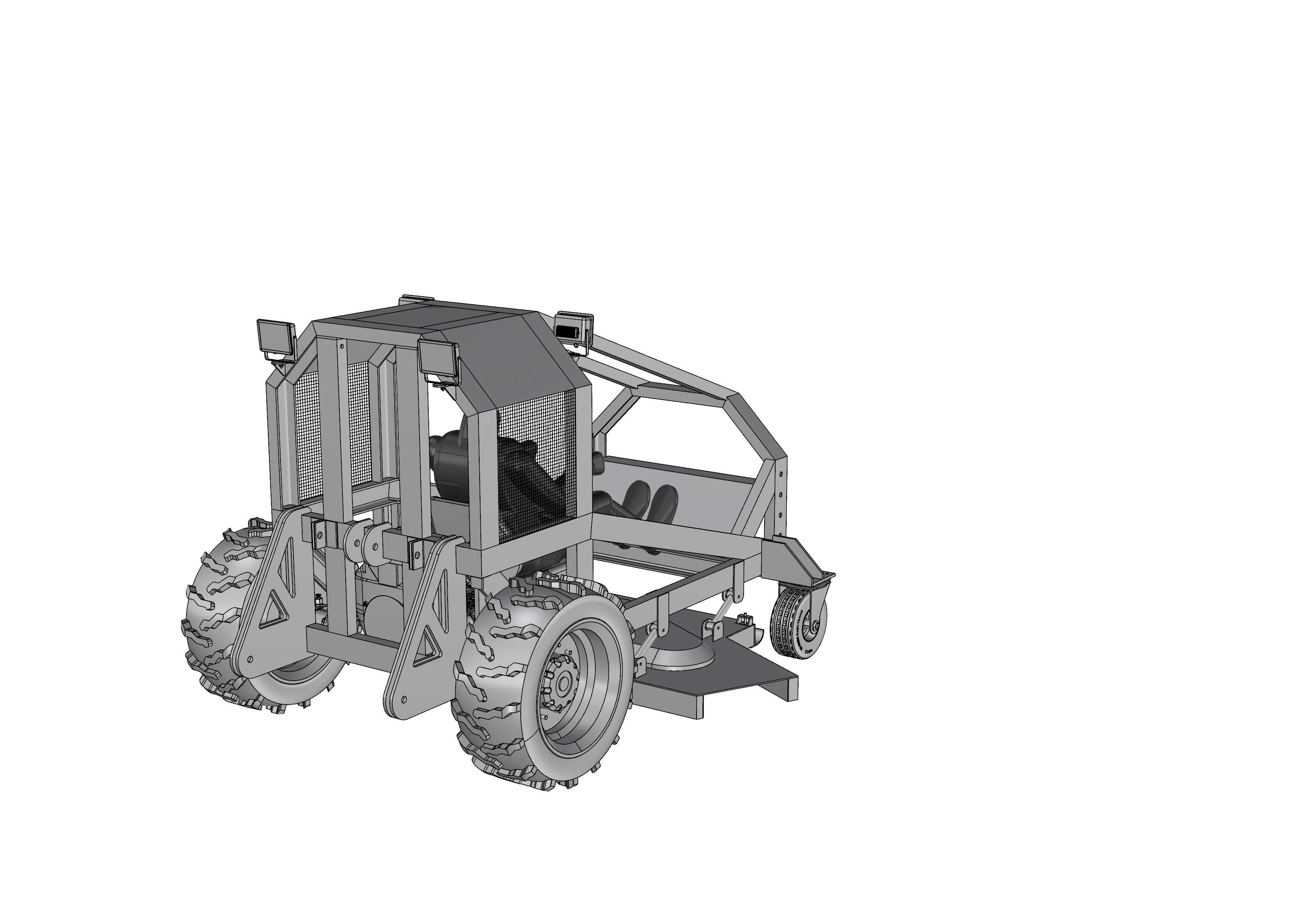

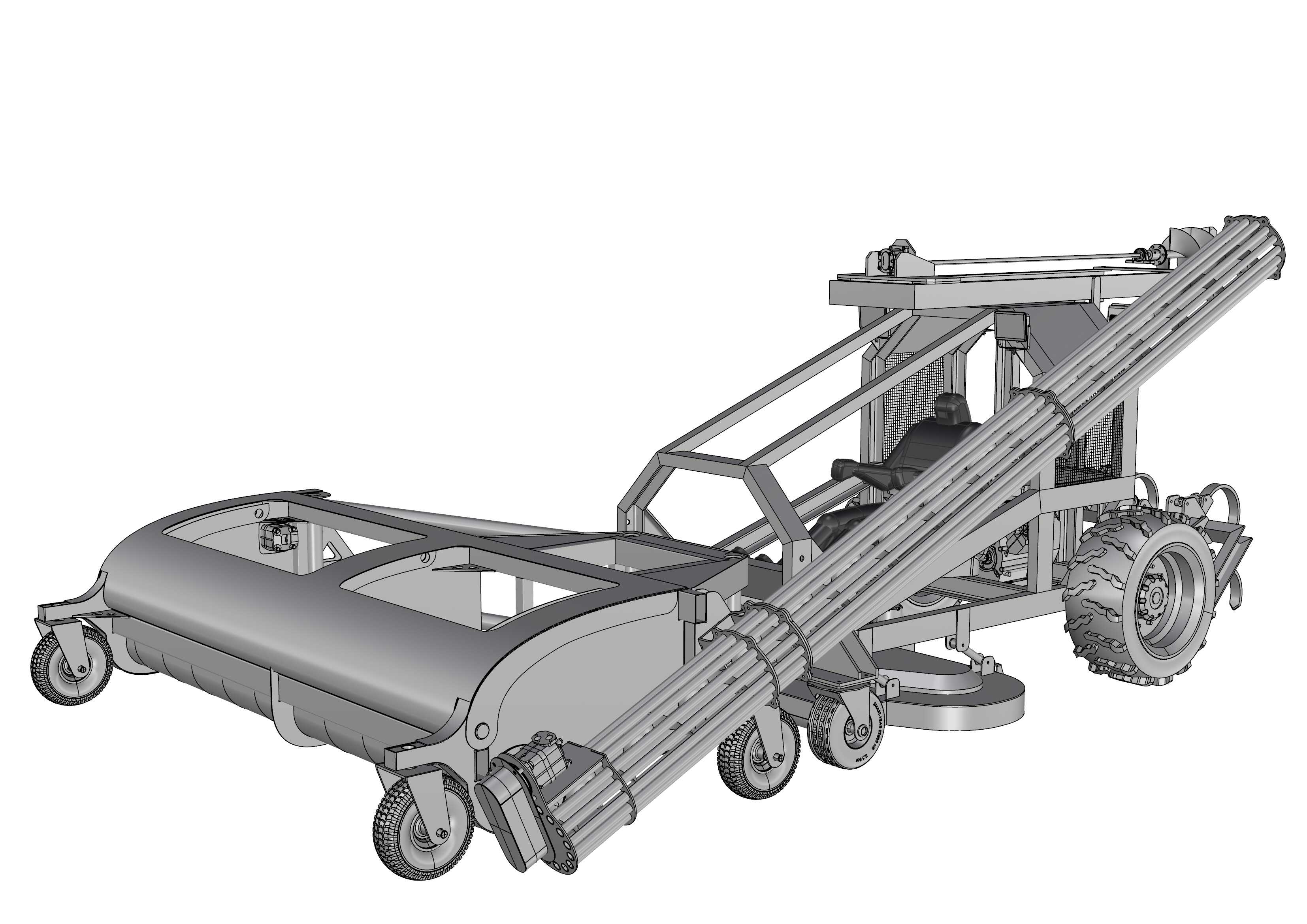

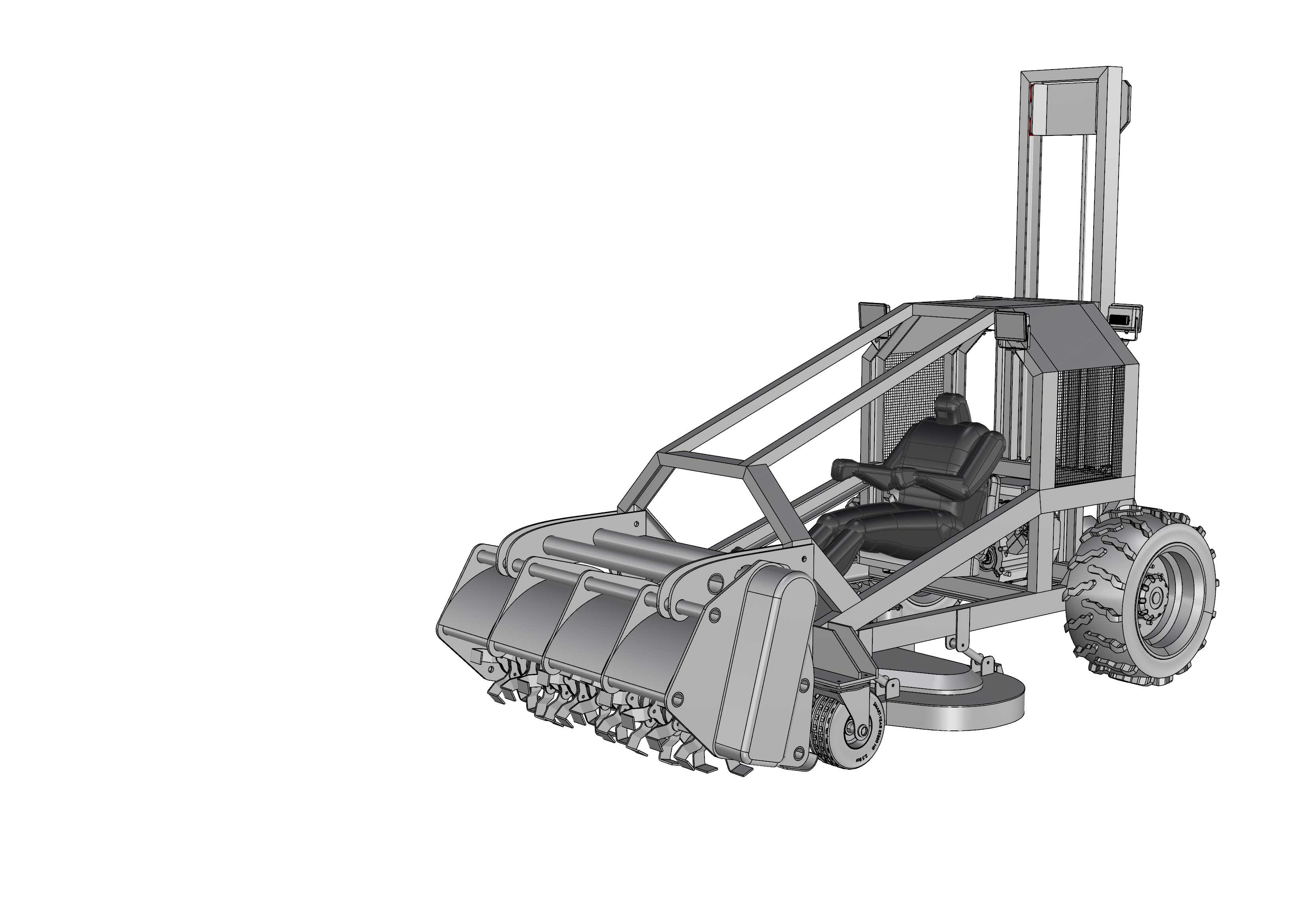

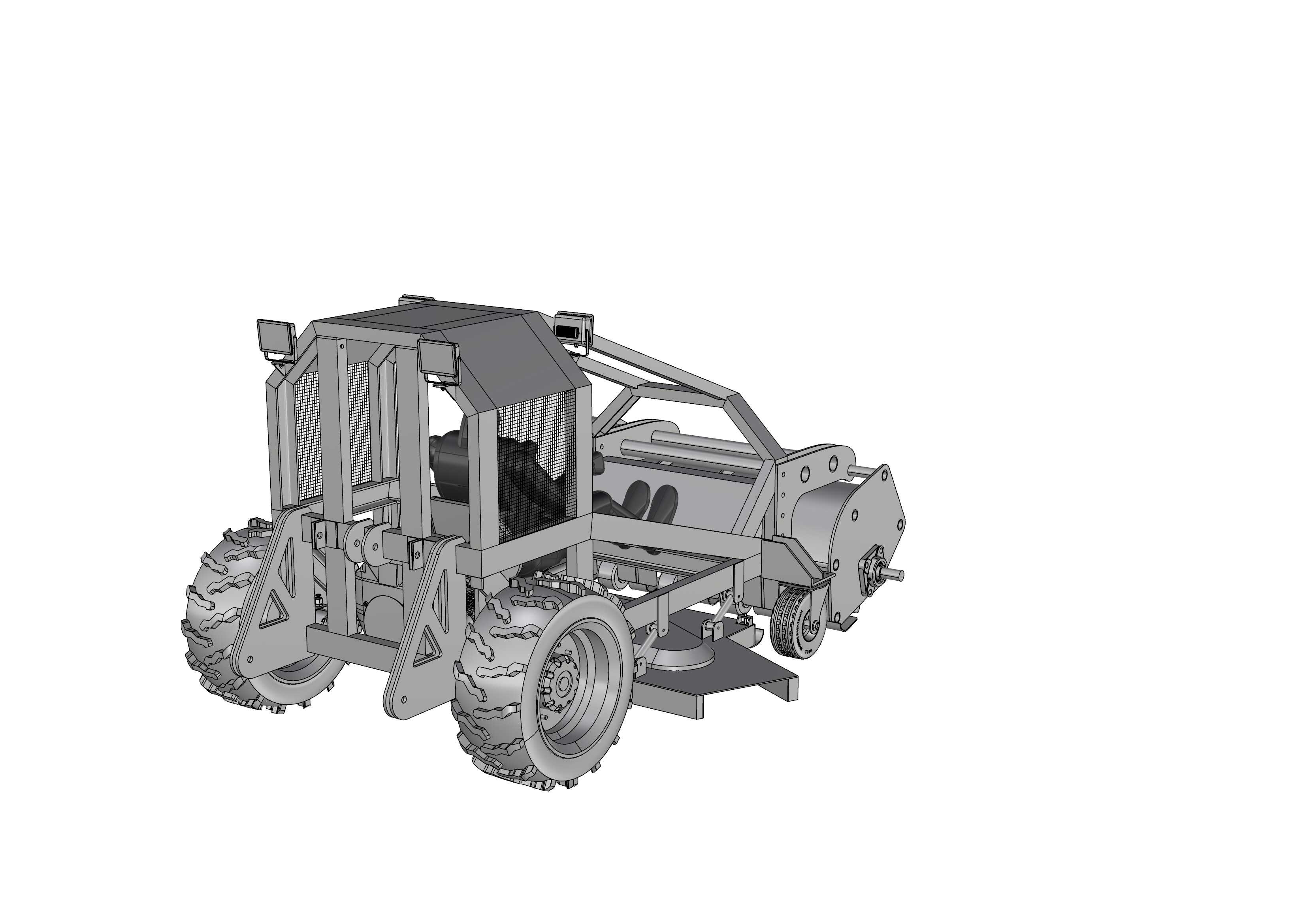

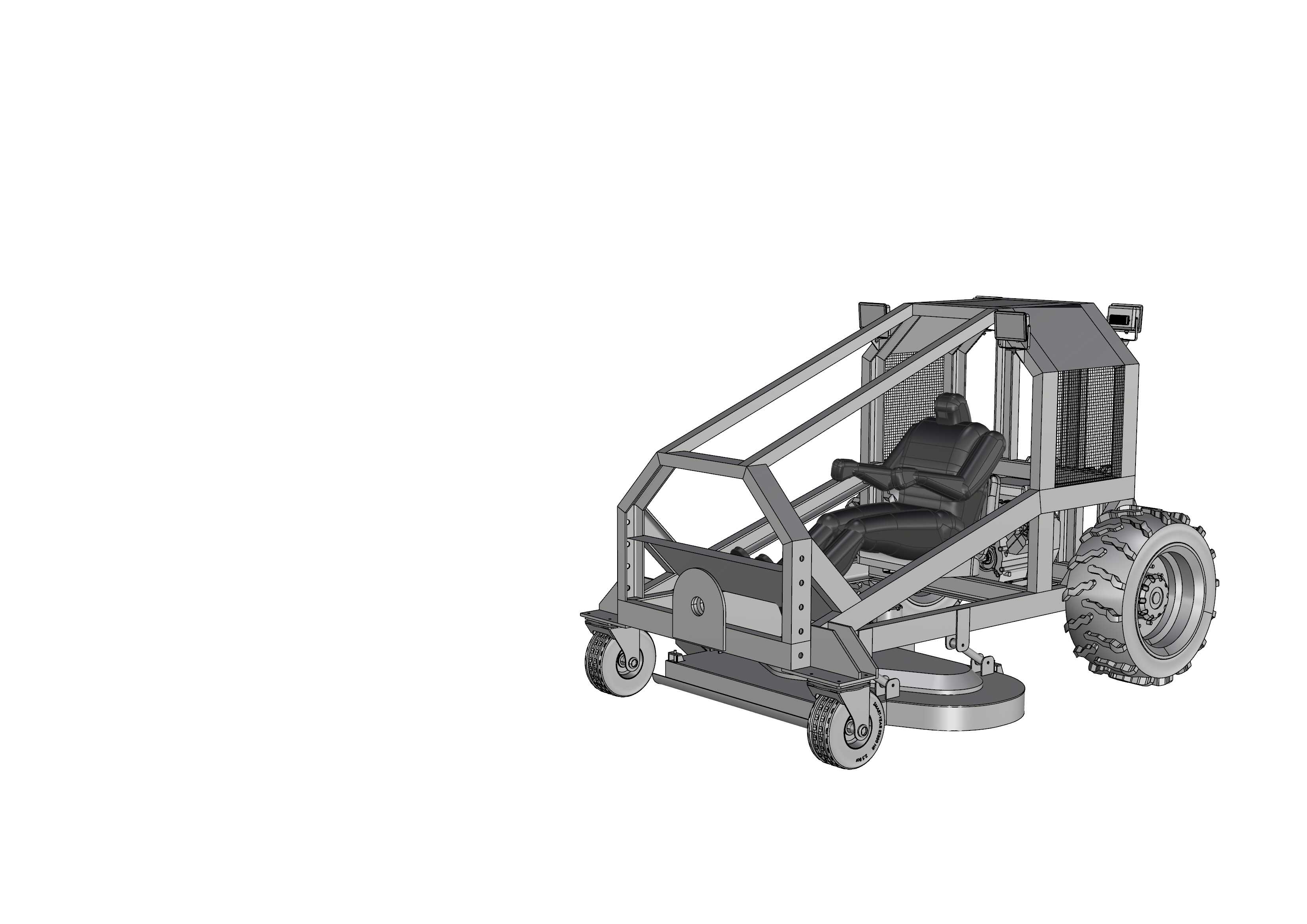

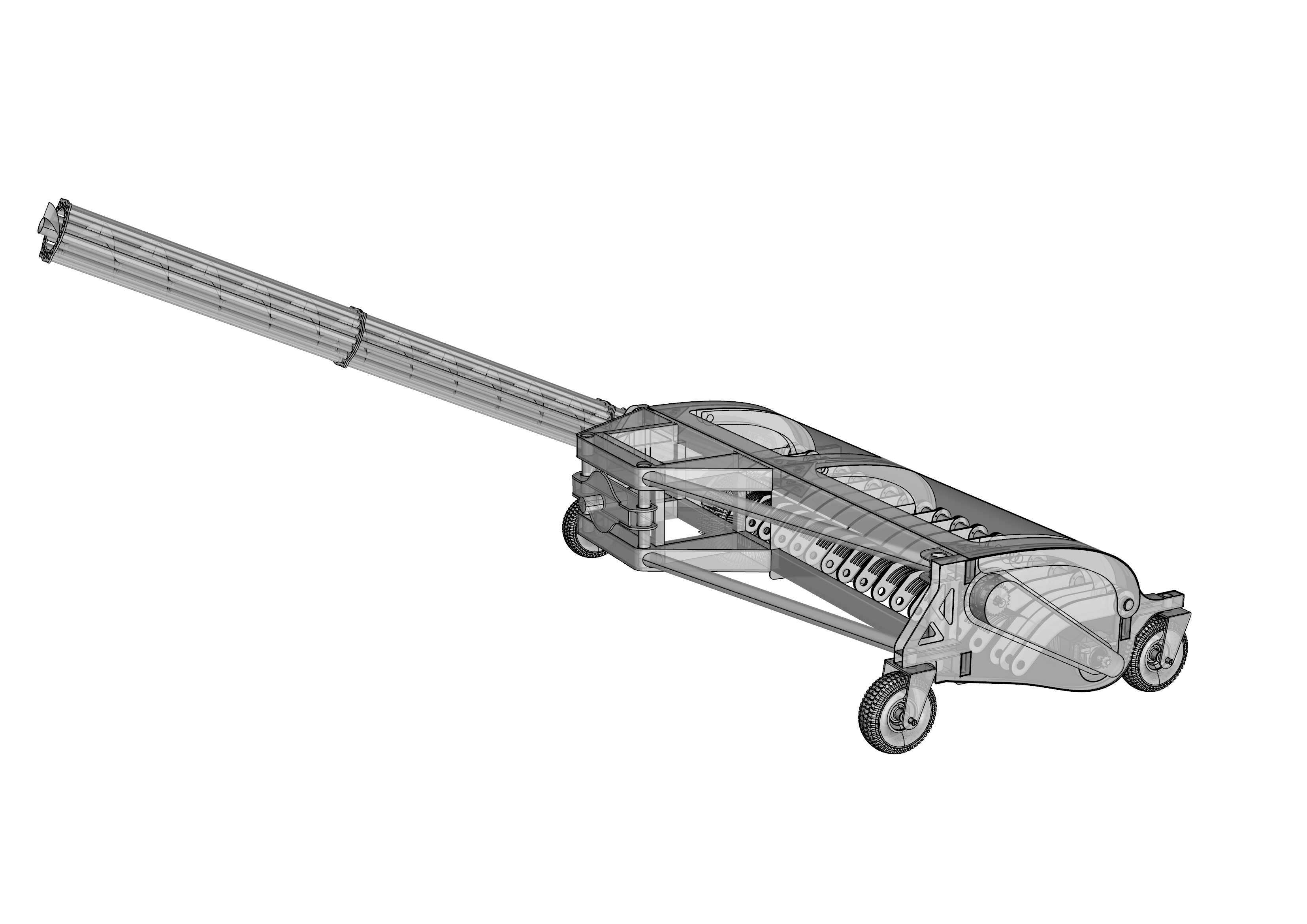

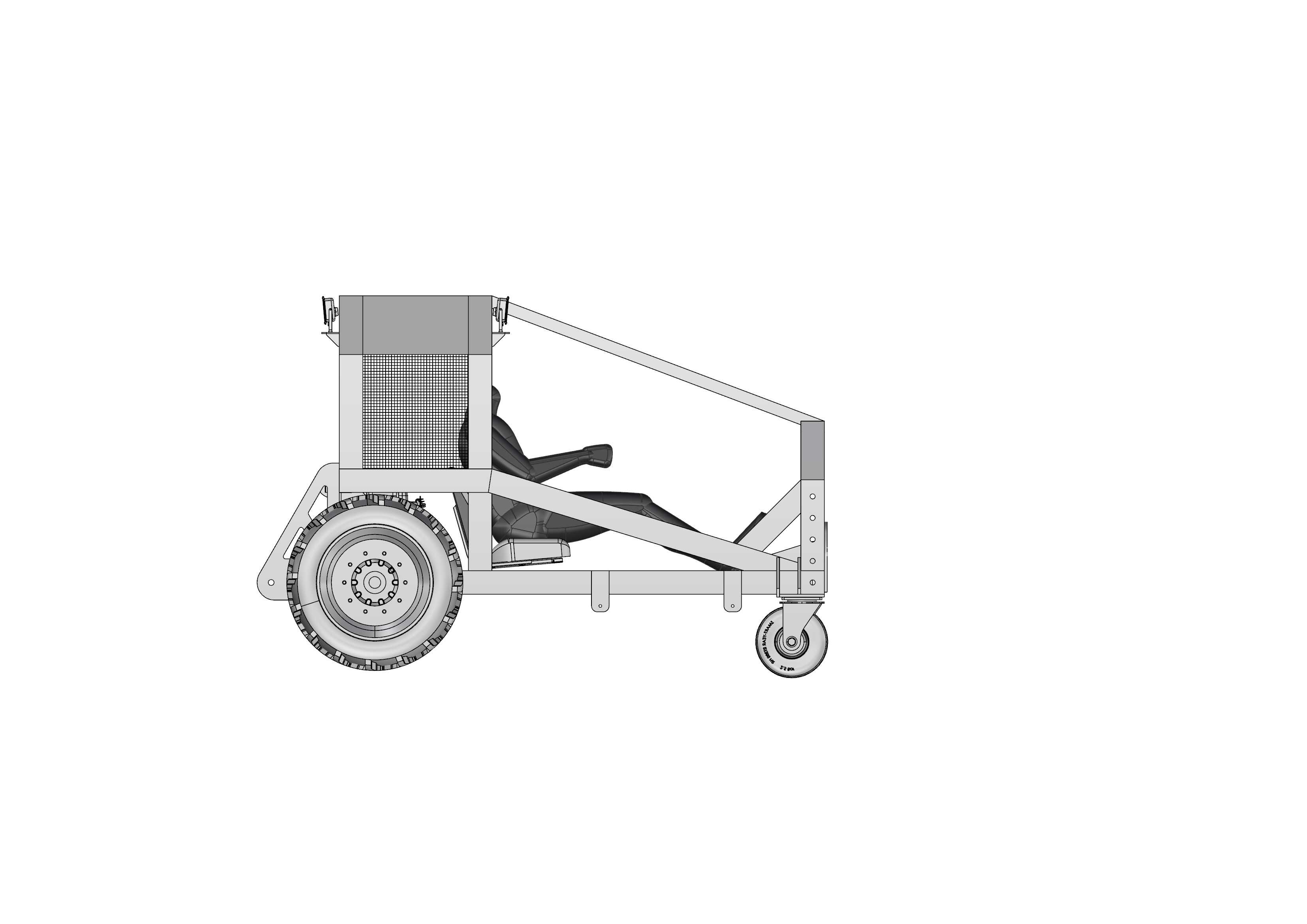

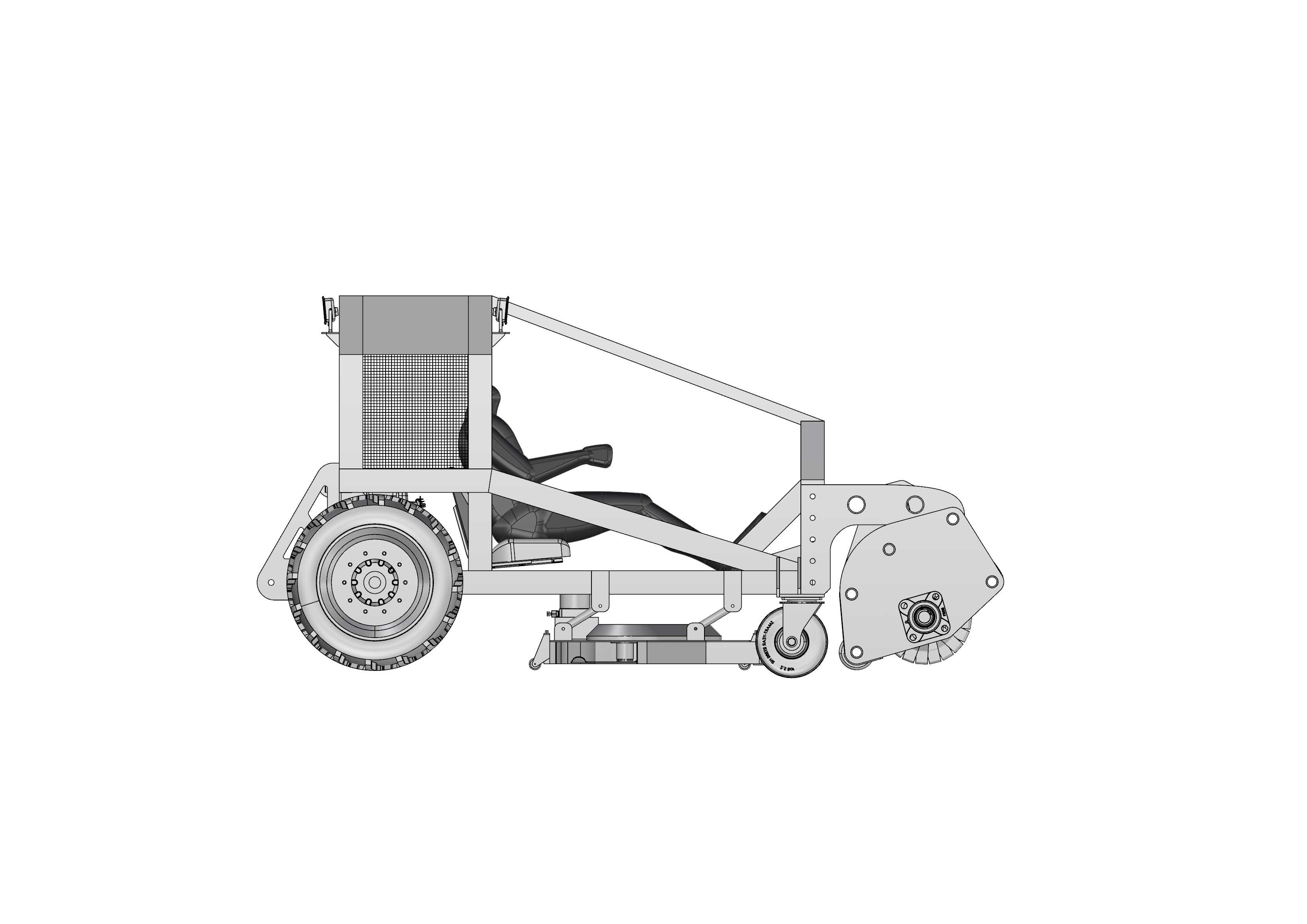

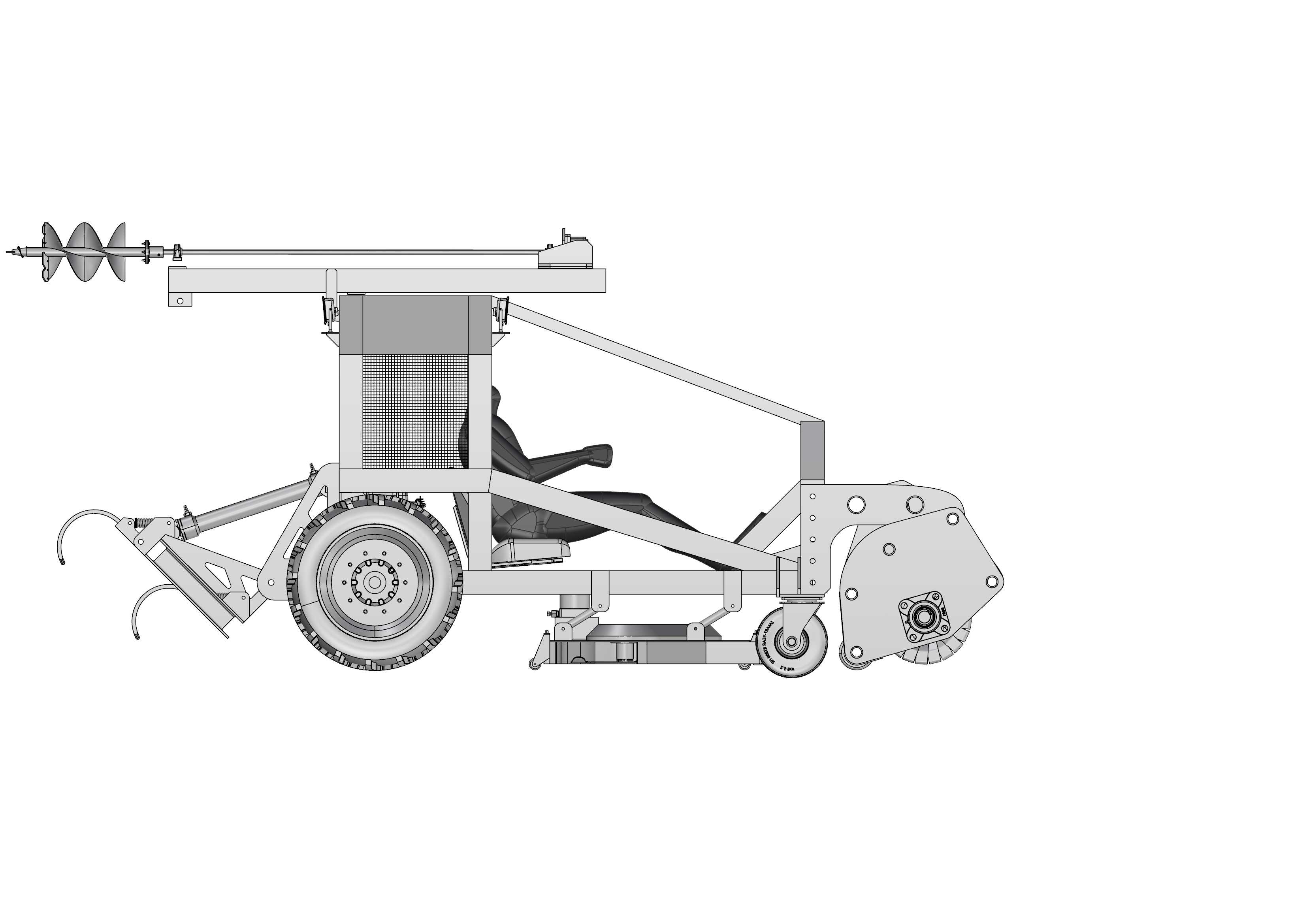

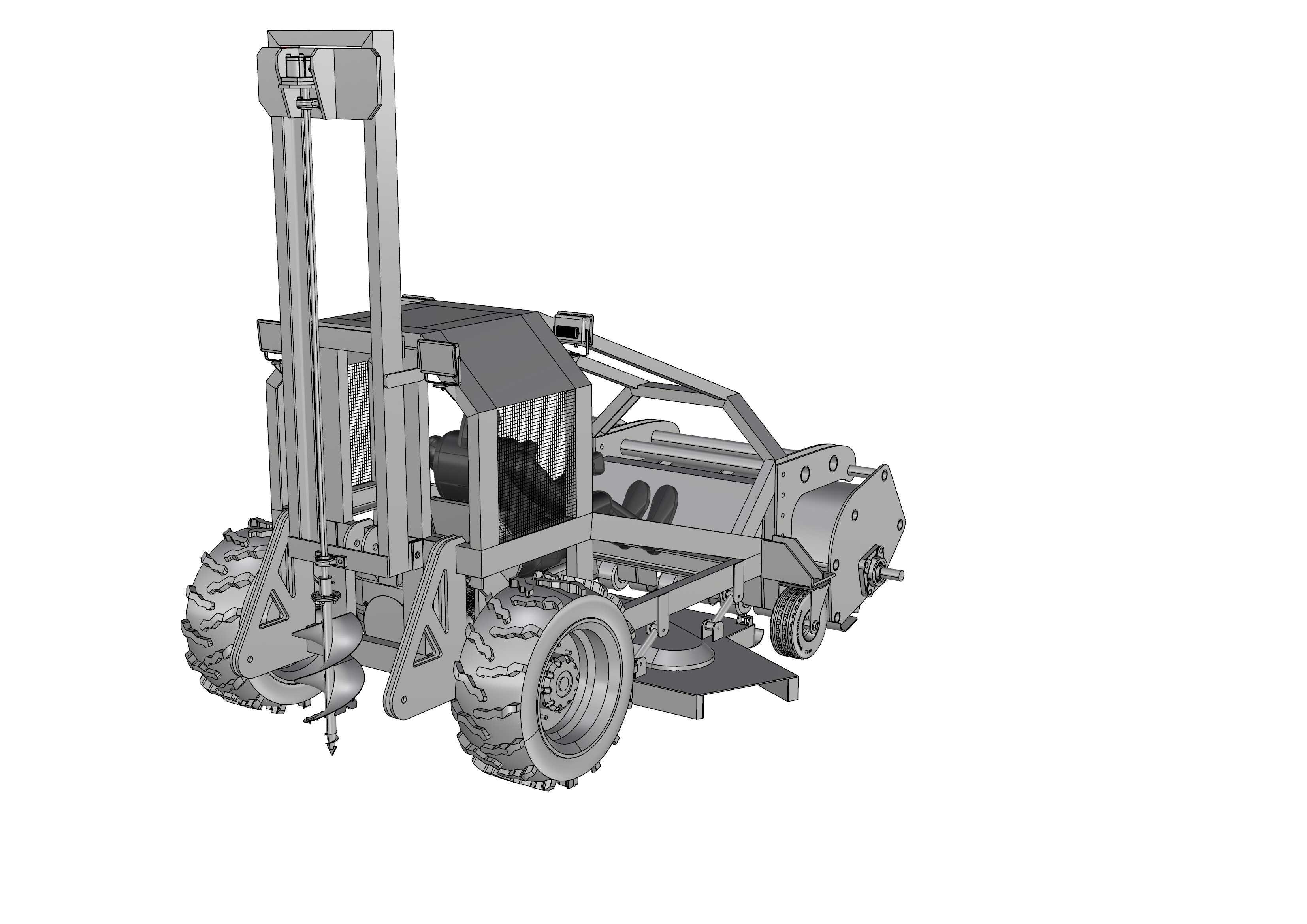

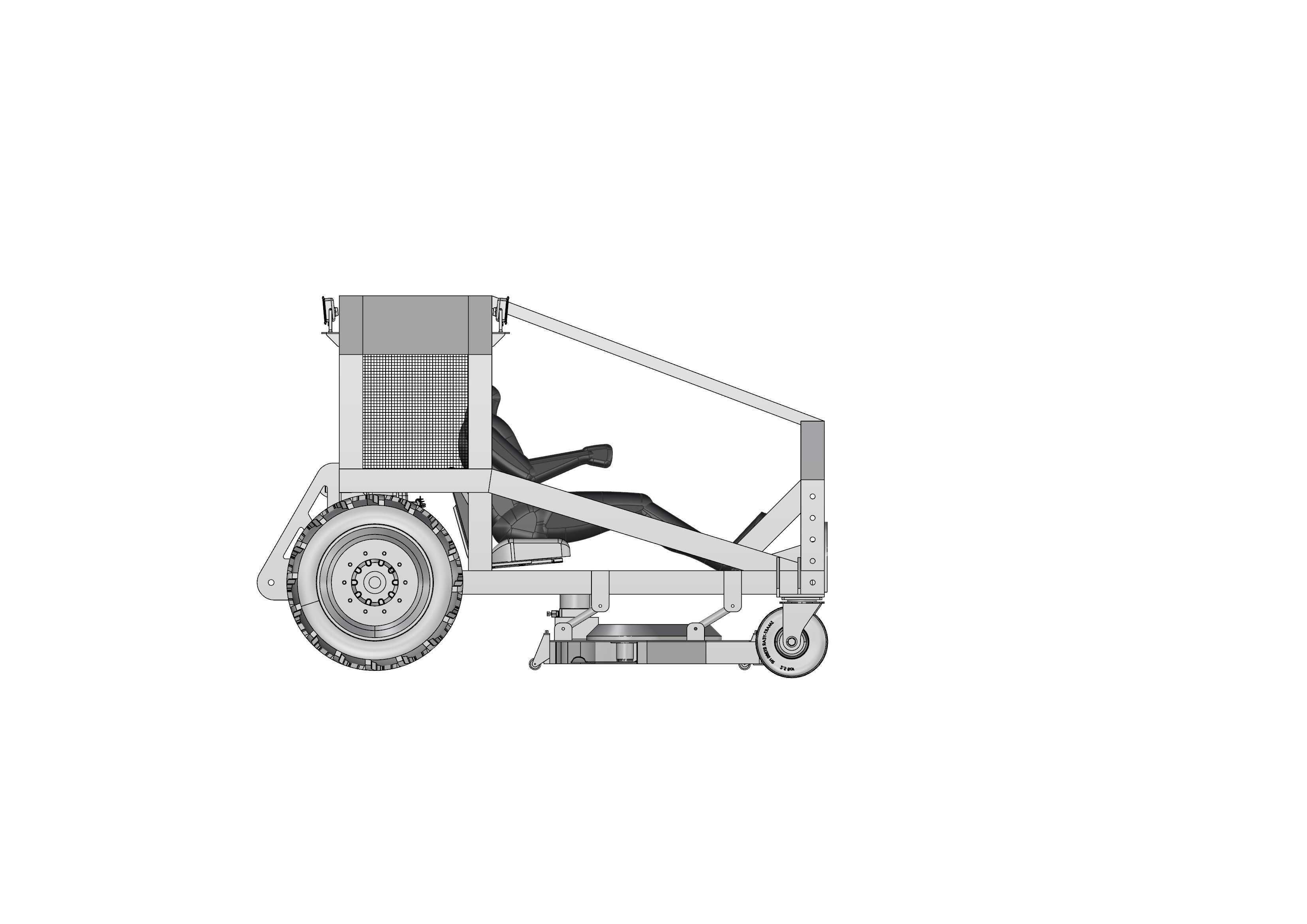

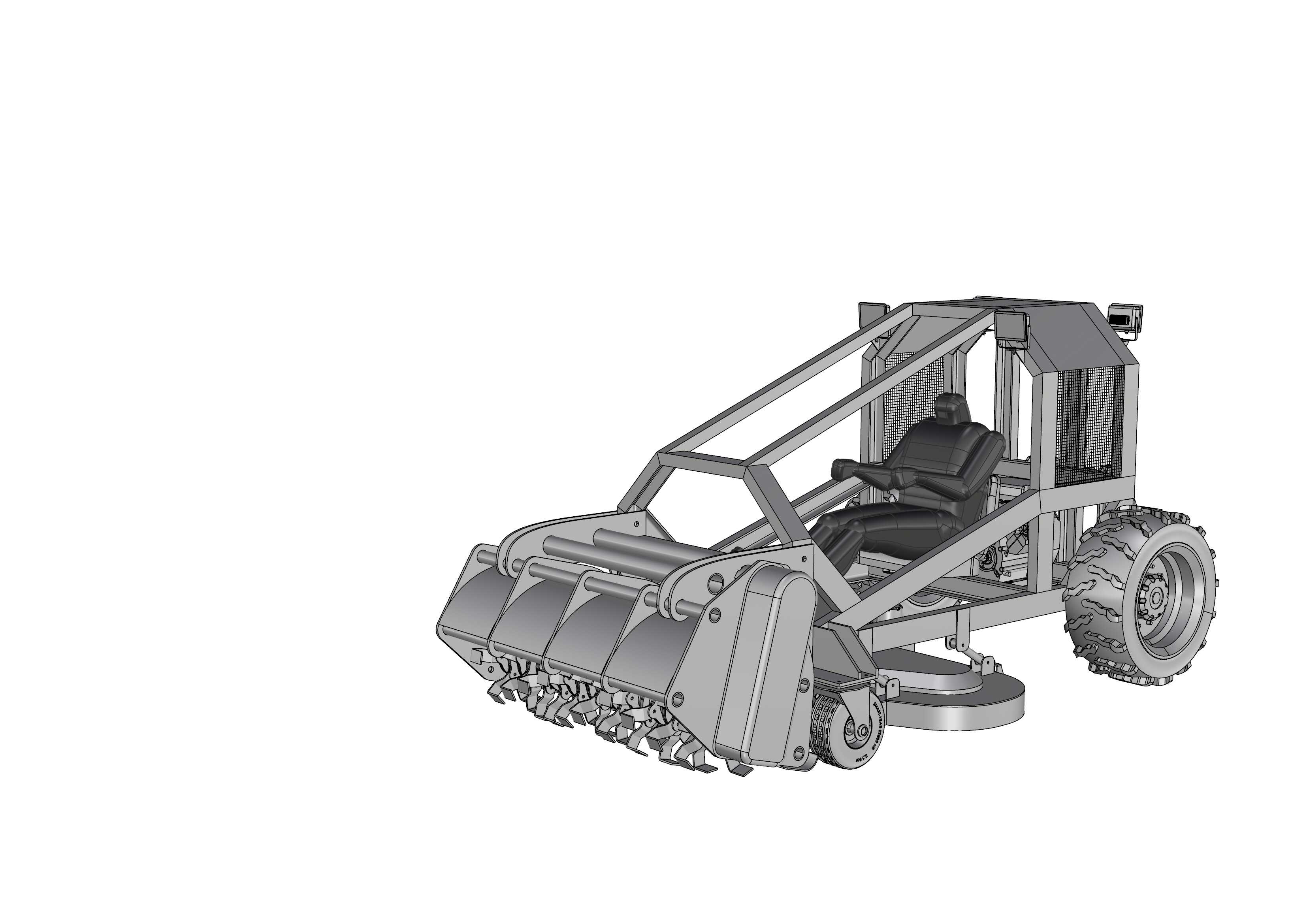

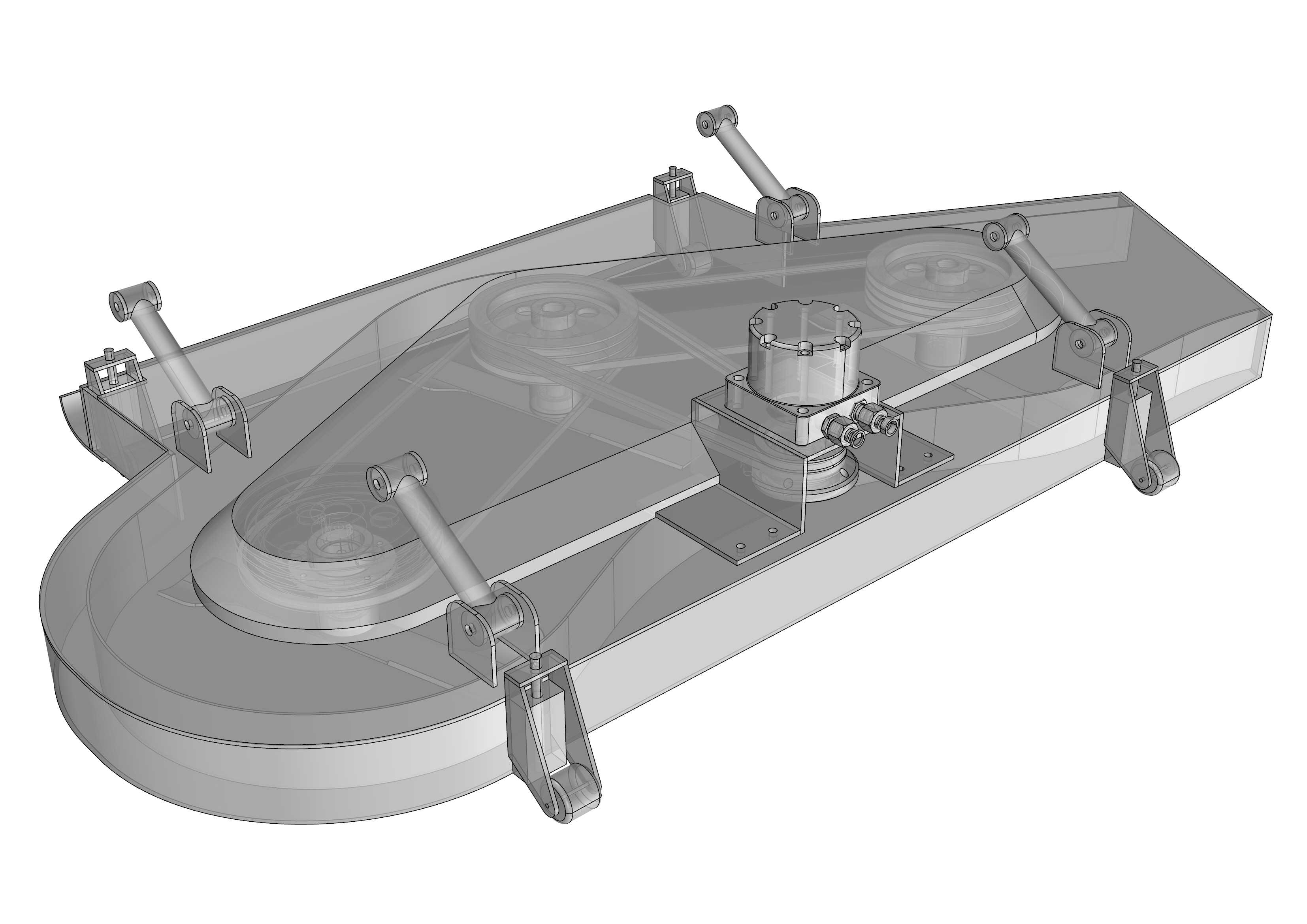

该款多功能农用作业机具，主要面向中小型家庭农场、特色种植园区的日常零散农事作业场景，可适配丘陵、山地等大型农机难以进入的小块耕地，解决传统单一农机功能局限、购置成本高、转场不便的痛点，能够覆盖从地块整理、作物管护到采收转运的多环节农事需求，大幅降低中小种植主体的农机投入成本。机具采用三轮行走布局，前部设置单组转向轮，后部配置大花纹越野驱动轮，既保证了狭窄田埂、松软耕地内的转向灵活性，也能在泥泞、起伏的非硬化路面提供足够抓地力，避免作业过程中出现打滑陷车问题。整机框架采用开放式管梁焊接结构，所有安装点位均预留标准化连接接口，可根据不同作业需求快速更换前端属具：搭载平板割台时可完成田间杂草、低矮作物的收割作业；加装挖掘属具可实现小范围开沟、挖穴作业；更换料斗附件后可完成园内肥料、采收果实的短距离转运；搭配螺旋输送组件还可完成散料、坚果类作物的收集输送作业，真正实现一机多用。设计过程中充分考虑自制加工的可行性，所有结构件均可采用常规边角钢材裁切焊接完成，动力系统搭载小型柴油动力单元，匹配液压泵与车轮液压马达实现行走驱动，同时为前端作业属具提供液压动力输出，无需额外配置复杂的机械传动结构，降低了加工装配与后期维护的难度。整机宽度控制在1.2米以内，长度不超过2.5米，高度适配常规果园、大棚的通行限界，可顺利穿过行距2米以下的作物种植带，不会刮碰作物枝干；驾驶位采用中置布局，操作人员可清晰观察前端属具的作业状态，框架上部预留的防护结构可在作物茂密区域为操作人员提供遮挡，避免枝条剐蹭。后部动力舱采用独立分隔布局，既方便动力单元的散热与日常检修，也可根据需求加装配重块，在搭载重型前端属具时平衡整机重心，避免翘头失稳。所有液压管路均沿框架梁内侧排布，避免作业过程中被作物枝条、土石剐蹭损坏，行走轮的安装支座预留了调节余量，可根据作业地块的松软程度更换不同宽度的轮胎，进一步提升不同地况的适配能力。
