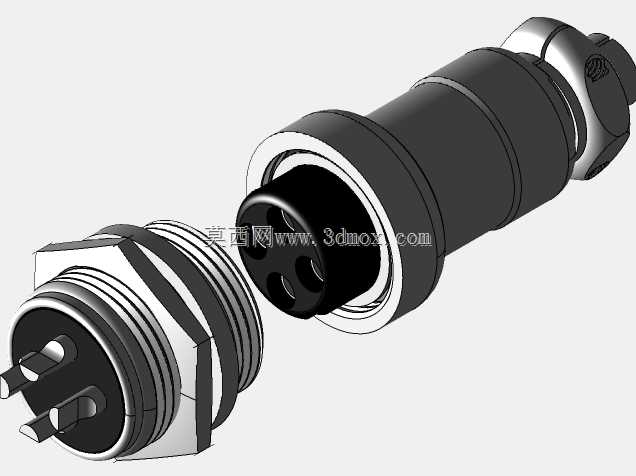

GX16四芯圆形航空插头插座结构

这款GX16规格的四芯航空连接器，是工业电气连接场景中应用极为广泛的快插式连接部件，常见于工业控制设备、小型机电装置、检测仪器、户外照明系统、通讯传输设备以及小型电动机具的线路对接环节，能够在存在一定振动、粉尘的常规工业环境下，实现多线路的快速插拔连通与断开，替代传统的螺丝接线端子，大幅提升设备组装、检修维护时的线路对接效率，同时避免多芯线路错接、虚接的问题。该连接器采用公母对插的分体式结构，公端为法兰盘安装形式，可通过面板开孔后借助自带的锁紧螺纹与螺母固定在设备壳体上，插针采用突出式设计，四个插针呈圆周均匀排布，插针根部做了绝缘隔离处理，避免相邻插针之间出现爬电、短路问题；母端为尾部带线缆锁紧结构的自由端，插孔对应公端插针位置做了沉孔设计，对插时插针可精准导入插孔内部，母端外侧带有与公端配合的锁紧螺纹，对插完成后可通过旋转螺纹实现公母端的轴向锁紧，防止设备运行过程中受拉扯、振动出现连接松脱的情况，尾部的线缆锁紧结构可在接入线缆后拧紧夹头，固定线缆外皮，避免线缆受外力拉扯时直接作用在内部接线焊点上，提升接线部位的抗拉扯能力。设计过程中充分考虑了常规工业场景的使用需求，整体外径控制在16mm级别，适配面板上直径16mm的标准安装开孔，法兰盘厚度与锁紧螺母的配合行程经过反复校核，能够适配1-3mm厚度的设备面板安装，公母端对插到位后的整体轴向长度控制在合理范围，不会在设备内部或外侧占用过多安装空间，插针与插孔的接触部位采用导电性能优异的铜质基材，外部绝缘壳体采用具备一定强度与绝缘性能的工程塑料材质，兼顾结构强度与电气绝缘性能，壳体外侧的防滑纹路设计方便操作人员徒手完成插拔与锁紧操作，无需借助额外工具。该结构预留了插针数量的修改空间，可根据实际线路传输需求调整插针排布与数量，适配不同芯数的连接需求，无需重新开模设计整体壳体结构，能够快速衍生出不同芯数的同系列连接器产品，覆盖更多低压信号传输、小功率电力传输的连接场景，在保证连接可靠性的前提下，兼顾了安装便捷性与场景适配性，能够满足多数常规工业环境下的多线路快速连接需求。
