G20螺纹对接式圆形航空连接器结构

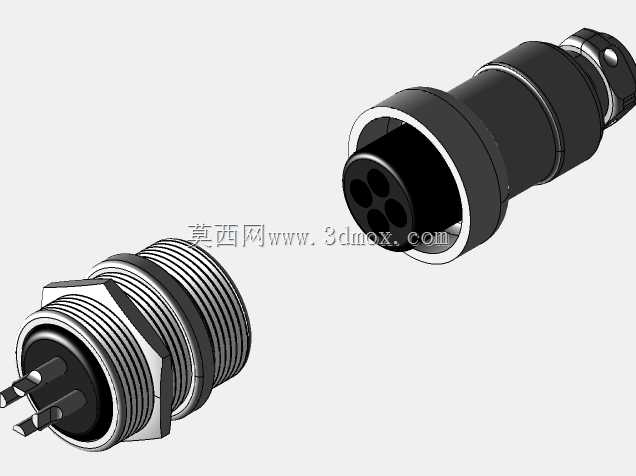

　　这款G20规格的圆形对接连接器，是工业电气连接场景里应用极广的基础互联部件，常见于户外工业设备、机床控制回路、小型机电装置、检测仪器的信号与小功率电源传输链路中，相比普通民用接插件，它的抗振、防松、密封适配性更适配复杂工业现场的使用需求。从结构设计来看，整套连接器分为插头与插座两个配对部分，插座端设计有外螺纹安装结构，配套的六角锁紧台可以直接穿过设备面板的预制安装孔，通过配套锁紧螺母就能完成在设备壳体上的固定，安装时需要注意面板开孔尺寸要匹配插座的螺纹外径，预留足够的扳手操作空间，避免安装时干涉周边的布线或结构件。插头端采用了直式出线结构，尾部设计有电缆锁紧结构，装配时可以根据接入电缆的外径调整锁紧件的压紧量，

　　既可以固定电缆避免拉扯导致内部焊线脱落，也能阻挡粉尘、溅水从线缆接入位置进入连接器内部，提升户外或多尘工况下的使用可靠性。插合界面采用了多芯孔针配合设计，插孔端做了导向倒角，插合时不需要刻意对准孔位，依靠插头与插座的配合导向结构就能顺利滑入，避免插针弯折的问题，插合到位后，插头与插座的外圈螺纹可以旋紧锁定，在设备运行产生持续振动的场景下，也不会出现连接松脱、信号中断的问题。接触件的排布采用了等距圆周布局，不同芯数的版本可以适配不同的传输需求，小功率场景下可以同时走多路控制信号与低压电源，不需要额外布置多组接插件，能有效节省设备面板的安装空间。建模过程中需要重点关注几个配合尺寸的公差控制：首先是插合面的配合间隙，

　　既要保证插合拆卸时的顺畅度，不能出现卡滞，也要保证插合后不会出现径向晃动，避免接触件出现磨损；其次是安装螺纹的公差，要匹配通用的G20管螺纹参数，保证和市面上同规格的面板安装螺母、对接插头能够通用互换；还有尾部电缆锁紧位置的内孔尺寸，要覆盖常用的6-12mm外径的控制电缆，适配不同场景的布线需求。在实际选型应用中，这类连接器常被用在需要频繁插拔维护的设备部位，比如设备的外接传感器模块、可拆卸的操作手柄、移动部件的电气连接端，相比螺钉接线的端子排，它的插拔效率更高，维护时不需要逐个拆卸线号，直接拔下插头就能完成部件的更换，能大幅缩短现场设备的维护停机时间。设计时还考虑了防呆需求，插合界面的定位结构可以避免错插，

　　就算是操作人员在视线不佳的设备内部操作，也能通过定位卡台的触感找到正确的插合角度，不会出现强行插反导致插针弯断的问题。外壳部分采用了阶梯式的变径结构，从插合端的大直径配合段逐步过渡到尾部的电缆锁紧段，既保证了插合位置的结构强度，也不会因为整体直径过大占用过多的设备内部布线空间，金属外壳的结构还能提供一定的电磁屏蔽效果，在有变频设备、伺服驱动的工业现场，能减少外界电磁干扰对内部传输信号的影响，适合传输弱电平的传感器信号。安装边界方面，插座突出面板外侧的长度需要控制在合理范围，避免设备外盖关闭时和连接器产生干涉，插头插合后整体的长度也要考虑线缆弯折半径，预留足够的出线空间，避免线缆在插头根部出现过度弯折导致线芯断裂。
