离线数控控制器结构三维设计

　　在小型数控加工、桌面级雕刻设备、简易自动化专机的改造场景里，这类离线数控控制器是整套设备的人机交互核心，不需要依托上位机持续联机，就能独立完成加工代码存储、参数设置、运行状态监控的全部流程，很多做小型数控设备集成、旧机床数控化改造的工程师，在做结构布局时都会优先参考这类成熟的控制器外形结构，避免在面板开孔、安装适配环节出现尺寸偏差。从实际使用场景来看，这类控制器一般安装在设备操作侧的悬臂或者固定操作台上，操作人员站在设备旁就能完成程序调取、进给倍率调整、加工启停操作，不需要往返于设备和电脑端之间，尤其适合小型加工门店、教学实训设备、便携式数控切割设备这类没有固定工控机位的使用场景。

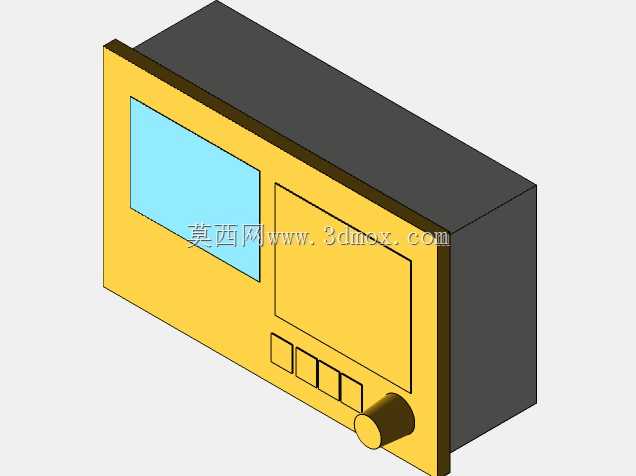

　　从功能布局的设计思路来看，正面的大尺寸区域是状态显示屏，用来实时显示加工坐标、进给速度、主轴转速、代码运行行号等核心参数，旁边的方形区域是功能按键区，排布了模式切换、坐标调整、程序编辑对应的实体按键，下方的旋钮是进给倍率或者主轴转速调节旋钮，操作时可以单手快速旋拧调整，不用反复点按按键，符合一线操作人员的操作习惯。整个外壳采用嵌入式安装的结构设计，前面板的边框尺寸略大于箱体主体，安装时只需要在设备的操作面板上开出对应尺寸的矩形开孔，把控制器主体从正面推入开孔，再用侧边的卡扣或者固定压块从背面锁紧，就能完成安装，不需要额外做复杂的固定支架，安装效率很高，也能保证前面板和设备操作面的平整度，避免积灰或者磕碰。

　　做这类控制器的三维结构设计时，首先要明确安装边界的尺寸约束，箱体主体的深度要适配常见的操作面板厚度，不能因为箱体过长和设备内部的走线、其他部件产生干涉，前面板的按键和显示屏的防护等级要适配车间的使用环境，边缘做圆角过渡避免安装时划伤操作人员，旋钮的突出高度要控制在合理范围，避免误碰或者搬运时磕碰损坏。从结构强度来看，外壳主体采用钣金折弯拼接的结构设计，既能保证整体的结构刚度，保护内部的电路板、存储模块、接线端子，又能控制整体重量，长时间安装在悬臂操作箱上也不会因为过重导致悬臂下坠。正面的显示屏区域做了下沉式的设计，屏幕表面比前面板平面略低1-2mm，即使有工件或者工具从面板前方滑过，也不会直接刮花屏幕表面，按键区域的键帽高度统一，按键之间留足了手指按压的间距，戴劳保手套操作时也不会出现同时按到多个按键的误操作问题。

　　在设备选型适配环节，工程师可以直接参考这个三维模型的安装孔位、面板开孔尺寸、外部接口的排布位置，提前在自己的设备操作面板上完成开孔、走线槽的预留，不需要等拿到实物再测绘尺寸，能大幅缩短设备的设计组装周期。控制器背面预留了接线端口的安装位置，包括电源接口、伺服驱动信号接口、主轴控制接口、外接手轮接口，三维模型里也对应留出了接口的安装空间，结构设计时不需要额外调整内部的空间布局，就能适配常规的接线端口排布，避免后期组装时出现接口和内部电路板干涉、接线空间不足的问题。从散热设计来看，箱体的侧面和背面预留了散热格栅的位置，内部电路板工作时产生的热量可以通过自然对流散出，不需要额外加装散热风扇，既降低了整体成本，也避免了风扇进灰带来的维护问题，适合车间多粉尘的使用环境。

　　很多做小型数控设备开发的工程师在设计操作面板时，往往会忽略控制器的安装深度和操作件的突出尺寸，导致后期组装时出现面板盖不上、旋钮和安全门干涉的问题，参考这类成熟量产的控制器三维结构，就能提前规避这些常见的设计误区，保证结构设计的合理性。另外前面板的配色采用高对比度的设计，显示屏区域和按键区域的视觉区分明显，操作人员在车间光线变化的环境下也能快速识别按键位置和屏幕显示内容，减少操作失误的概率。整个控制器的外形没有多余的突出结构，安装完成后整体外观简洁，擦拭清理表面的切屑、油污时也很方便，没有容易积污的卫生死角，符合工业设备的实用化设计要求。
