带振动盘上料的锁紧螺栓电火花加工设备

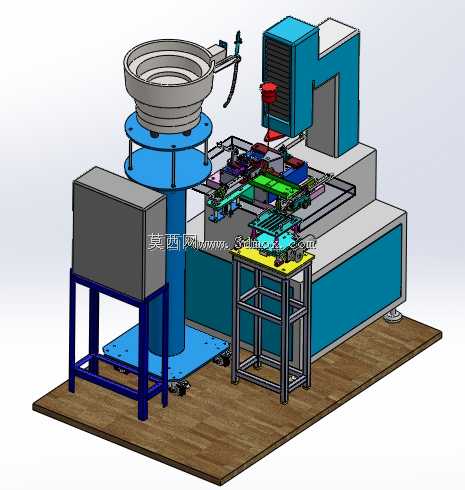

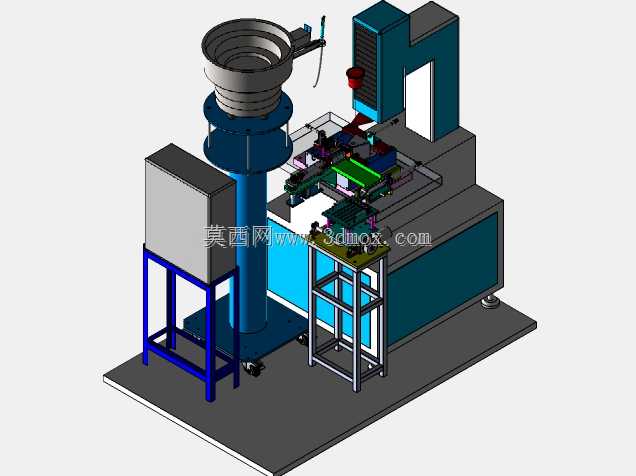

该设备主要面向精密紧固件加工场景，针对航空航天领域使用的锁紧螺栓小尺寸腿部特征加工需求设计，可完成锁紧螺栓对应部位的电火花精密加工作业，适配小规格异形紧固件的高精度加工场景，解决传统人工上下料加工效率低、定位一致性差的问题，满足精密紧固件批量加工的精度与效率要求。设备整体采用一体化落地式布局，左侧设置独立支撑的振动盘上料机构，通过蓝色立式支撑柱固定振动盘主体，振动盘出料端衔接直振送料轨道，可将无序堆放的待加工螺栓工件自动排序输送至待料工位，无需人工逐一摆料，大幅降低操作人员的重复劳动强度。中部为工件移载与定位工位，采用多轴直线导轨搭配气动夹爪的移载结构，可将待料工位的工件精准抓取移送至电火花加工头下方的定位夹具上，夹具采用仿形定位设计，可适配对应规格锁紧螺栓的装夹需求，装夹定位重复精度可满足电火花微米级加工的位置要求，避免装夹偏差导致的加工报废。右侧为电火花加工主机，采用C型床身结构，床身主体为蓝白配色的焊接箱体结构，内部集成电火花加工的脉冲电源、工作液循环系统与伺服进给机构，加工头可实现Z向伺服进给，配合XY向工作台的位置调整，可精准对准工件待加工部位完成放电加工，加工过程中可实现稳定的伺服进给与放电间隙控制，保障加工部位的尺寸精度与表面质量。设备底部设置带脚轮与可调支撑脚的安装底板，整体安装边界约为长1800mm、宽1200mm、高1700mm，脚轮方便设备在车间内移位调整，可调支撑脚可在设备就位后调平，保障设备运行过程中的结构稳定性，避免振动影响加工精度。设备左侧独立设置电气控制柜体，通过支架落地安装，柜体内部集成设备的逻辑控制模块、驱动模块与操作回路，可实现上料、移载、装夹、加工、下料全流程的自动化运行，操作人员仅需批量向振动盘内添加待加工毛坯，即可完成连续加工作业，单批次加工可实现无人值守运行，大幅提升小规格锁紧螺栓的加工效率，同时电火花加工工艺可保障加工部位无切削应力，满足航空航天紧固件的力学性能要求，避免切削加工导致的工件变形问题。
