电能表测试用双轨铝型材输送机构

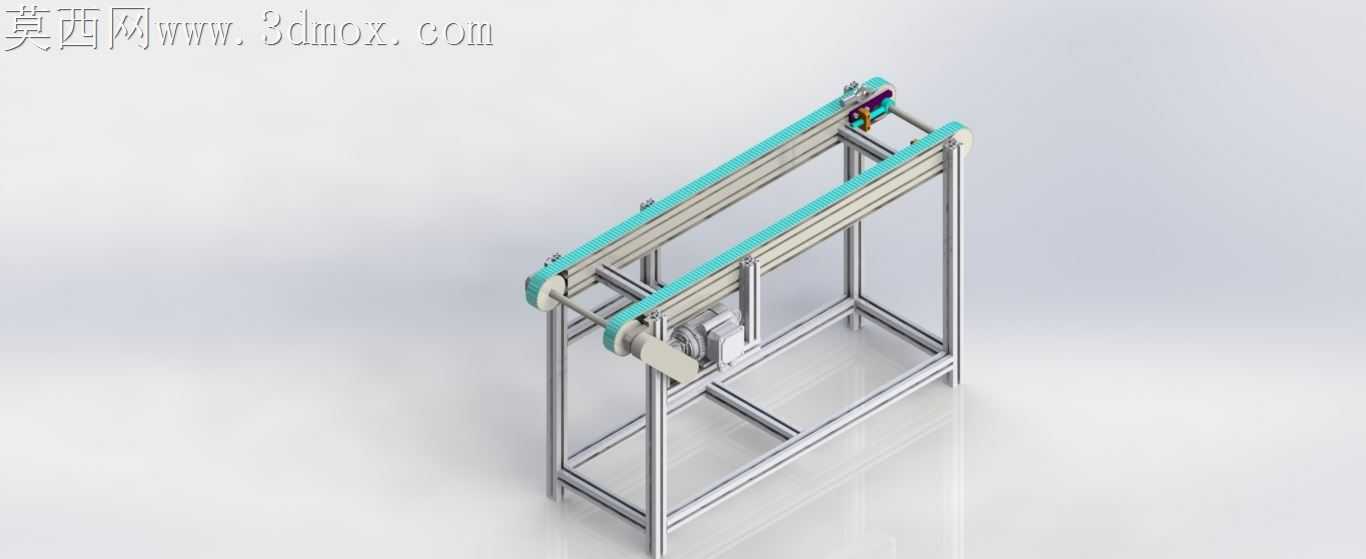

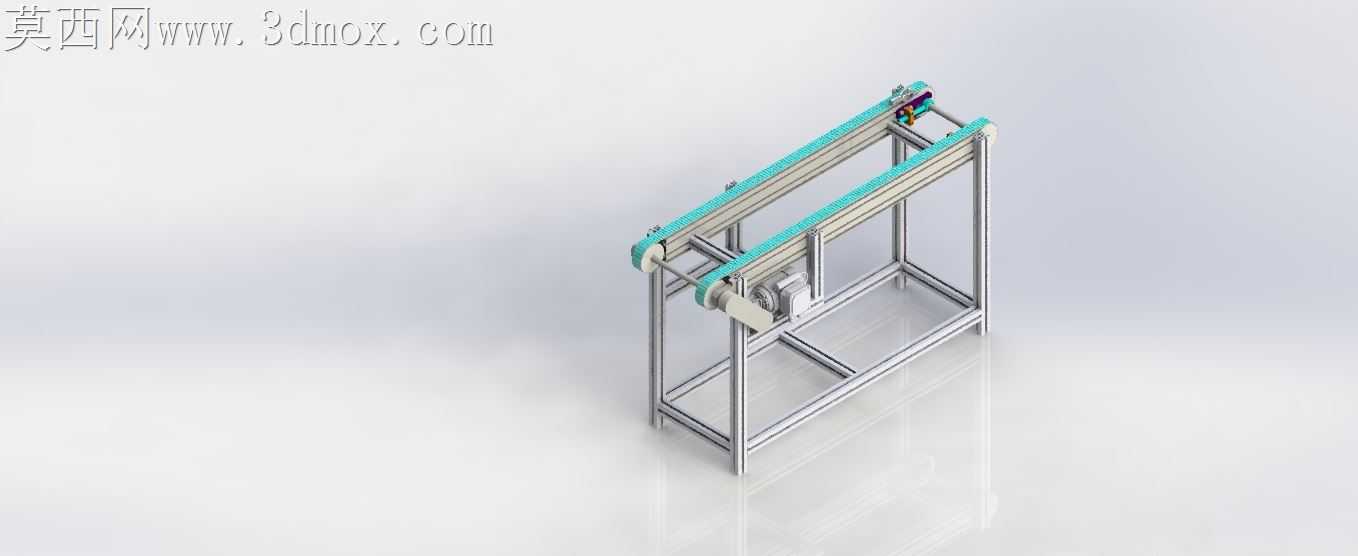

电能表测试工位的输送环节，长期存在工件定位偏移、侧边辅助工位干涉、框架长期运行形变的痛点，这套输送机构在结构优化上做了针对性的取舍。主框架全部采用工业铝型材挤压成型件搭建，没有采用传统方管焊接的方案，核心考量是铝型材的槽道自带装配基准，不需要焊接后二次铣削加工安装面，能把框架的平行度公差控制在0.2mm以内，避免皮带长期运行出现跑偏磨边的问题。双轨并行的布局不是冗余设计，主轨承担电能表载具的直线输送，侧边附加的窄轨专门对接测试探针的进给工位，两个轨道的支撑立柱做了错位排布，不会在探针下压时出现框架共振，影响测试数据的稳定性。皮带张紧结构没有放在轨道端部，而是集成在主动轮的安装座上，调节螺栓直接顶紧轮座，不需要拆解端部护板就能完成张紧度调整，日常维护时不用停线超过十分钟。框架底部的横向支撑梁特意做了高低错落排布，靠近驱动电机的位置梁体上移，留出电机接线和散热的空间，远离驱动端的梁体下移，预留出废料收集盒的安装位置，不会出现管线和辅助部件和框架干涉的问题。侧边附加轨道的端部做了圆弧导向收口，载具从主轨汇入侧轨时不会出现卡滞，收口处的导向片采用耐磨POM材质，和铝型材框架通过T型螺栓连接，磨损后可以快速更换，不需要拆解整段轨道。主动轮和传动轴的连接采用键连接加顶丝的双重固定，避免频繁启停时轮体和轴出现相对滑动，传动轴的支撑座采用带座轴承，直接卡入铝型材槽道固定，不需要额外加工安装孔，装配时能快速调整轴的同轴度。整套机构没有多余的装饰性结构，所有梁体的排布都兼顾支撑强度和部件安装空间，铝型材的拼接处没有采用外置角码，而是用隐藏式内置连接件，外观平整不会积灰，适配电子测试车间的无尘清洁要求。皮带下方的托条采用超高分子量聚乙烯材质，和铝型材轨道卡槽配合，不需要额外固定，托条表面做了微弧处理，减少和皮带背面的摩擦阻力，降低电机的负载损耗。
