小型数控设备进给Z轴传动滑台结构

项目分类:机床 发布时间:2021-03-27 ID:125850
  • 小型数控设备进给Z轴传动滑台结构
  • 小型数控设备进给Z轴传动滑台结构
  • 小型数控设备进给Z轴传动滑台结构
  • 小型数控设备进给Z轴传动滑台结构
  • 小型数控设备进给Z轴传动滑台结构
  • 小型数控设备进给Z轴传动滑台结构
  • 小型数控设备进给Z轴传动滑台结构
  • 小型数控设备进给Z轴传动滑台结构
  • 小型数控设备进给Z轴传动滑台结构
  • 小型数控设备进给Z轴传动滑台结构
  • 小型数控设备进给Z轴传动滑台结构
  • 小型数控设备进给Z轴传动滑台结构
  • 小型数控设备进给Z轴传动滑台结构
  • 小型数控设备进给Z轴传动滑台结构
  • 小型数控设备进给Z轴传动滑台结构

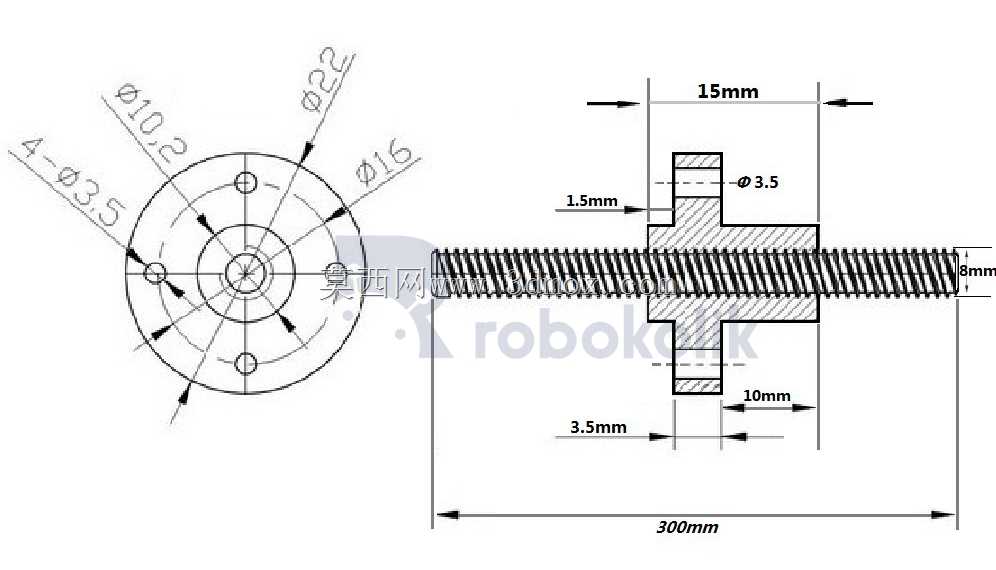

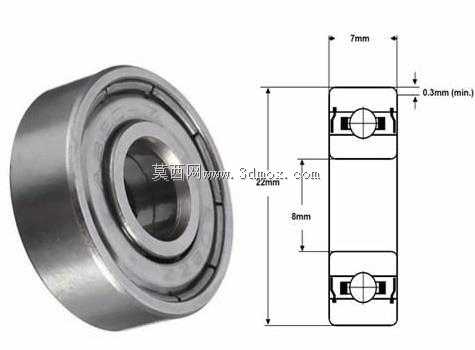

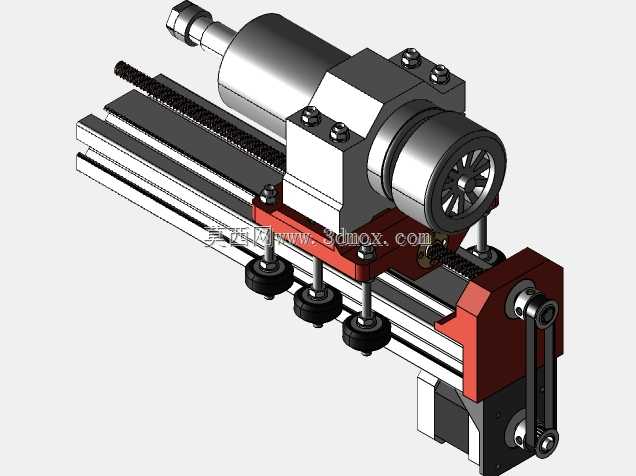

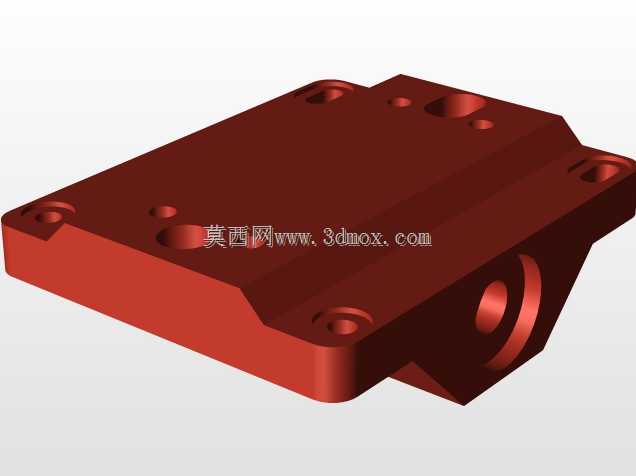

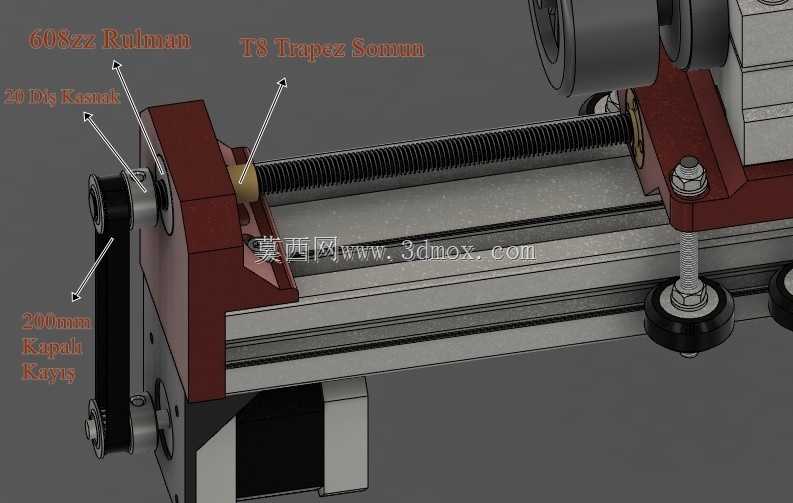

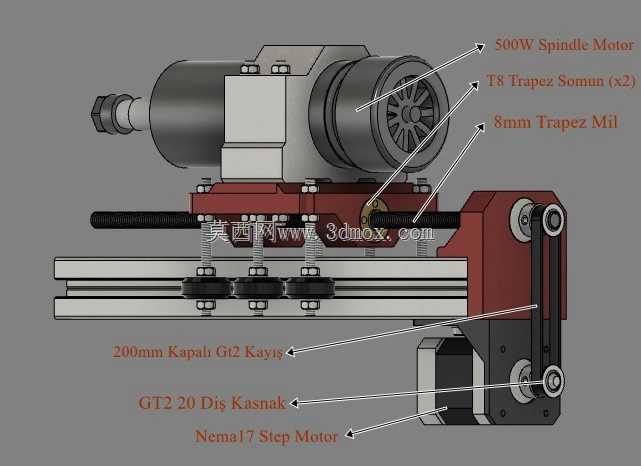

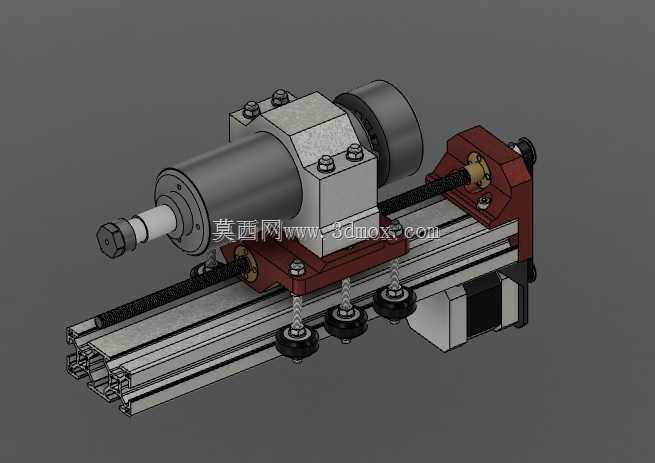

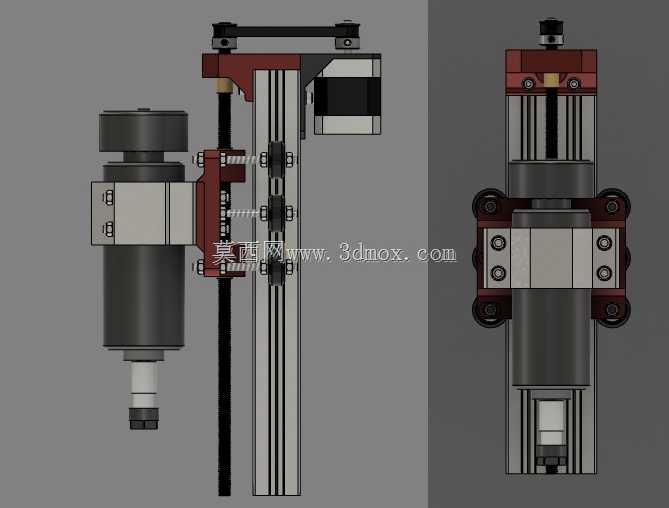

小型数控加工单元的Z轴进给单元,最容易被忽略的隐患是主轴自重带来的丝杠单侧磨损,常规悬臂安装的电主轴座在长时间往复进给后,会因为导轨副受力不均出现爬行,加工端面时留下规律性振纹。这套滑台结构把主轴安装座的锁紧面做了下沉式嵌合设计,安装座和滑动台板的贴合面不是单一平面,而是带定位止口的凹凸配合,电主轴锁紧螺栓的受力点刚好落在导轨滑块的正上方,垂直进给力能直接传递到滑块滚道,不会让台板承受额外的倾覆力矩。铝型材基座的导轨安装面没有直接用型材原生面,预留了0.2mm的加工余量,装配时可以通过配磨垫片调整两根导轨的平行度,避免滑块在行程末端出现卡滞。丝杠螺母座和台板的连接位置特意偏置了3mm,刚好抵消主轴安装后带来的重心偏移,进给时丝杠的受力始终沿轴向分布,不会出现螺母偏磨导致的反向间隙增大。拖链安装位设在滑台侧方,避开了丝杠和导轨的运动区域,线缆弯曲半径预留到了线缆直径的8倍,高速往复运动时不会出现线缆拉扯台板的情况。端部的限位块不是直接锁在型材端面,而是嵌在型材的T型槽内部,硬限位碰撞时的冲击力能顺着型材槽道分散,不会撞坏型材端面的螺纹孔。四个偏心调节轮卡在型材的外侧导轨面,装配时可以通过转动偏心轮调整台板和型材基座的间隙,不用额外加工镶条就能消除滑动间隙,日常维护时只需要微调偏心轮的角度就能补偿磨损量,不用拆解整个滑台。主轴座的散热槽直接和安装座的金属面贴合,主轴运转时的热量能通过台板传递到整个铝型材基座散热,不用额外加装散热风扇也能控制长时间加工的温升,避免热伸长导致的Z轴定位偏差。传动端的联轴器选用了梅花型弹性结构,电机和丝杠的同轴度误差可以通过弹性垫补偿,装配时不用反复打表找正到零误差,就能保证传动的平稳性,降低了现场装配的精度要求,也能抵消高速进给时的微小振动。
