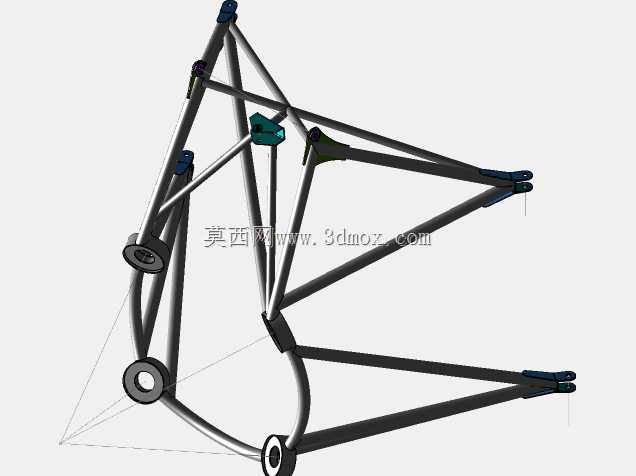

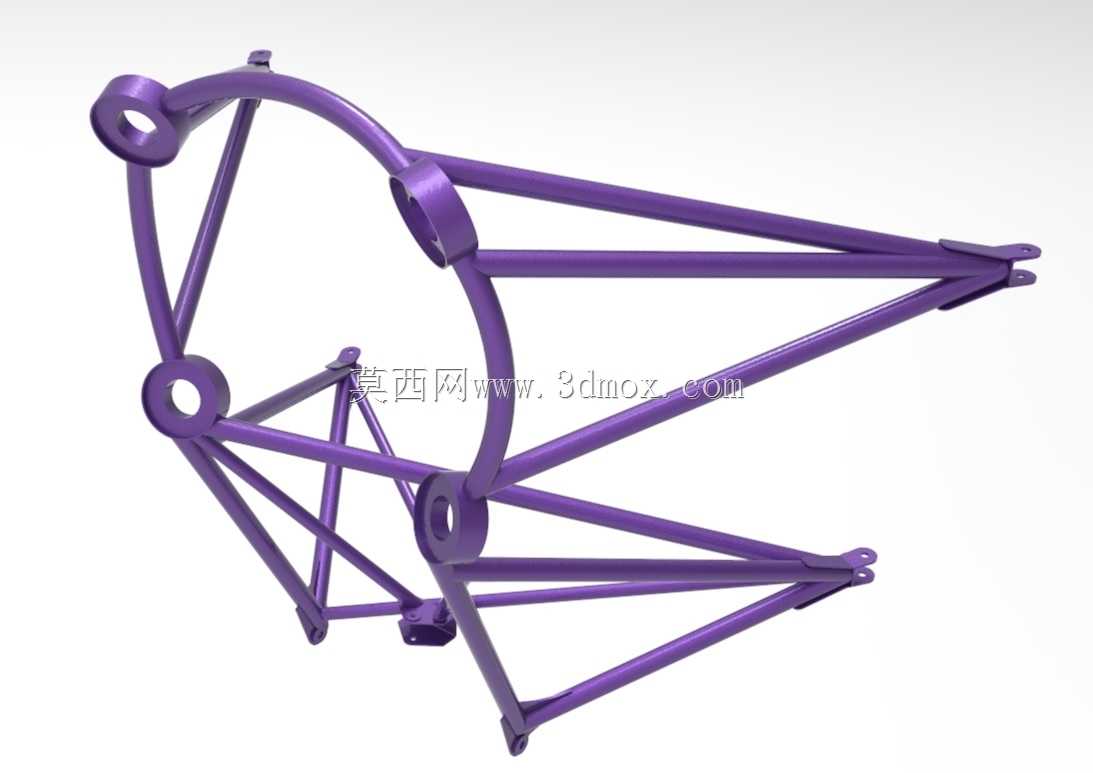

航空动力安装支座最常被忽略的加工隐患,是薄壁管材拼接处的应力集中问题——很多同类型支座在台架振动测试中,会在管端与安装环的焊缝位置萌生疲劳裂纹,根源是建模阶段没有给焊趾位置预留合理的应力释放过渡区,直接让圆管端面垂直抵接在安装环外壁,焊后残余应力叠加发动机工作时的交变载荷,很容易在数百小时试车后出现开裂。这款Falco F8的发动机支座在管架排布上做了针对性调整,靠近前端发动机安装孔的三组斜撑管,没有采用常见的等角度对称排布,而是顺着莱康明320-360系列发动机的重心偏移方向,把主承力管的轴线对准了发动机前安装节的载荷传递路径,让管材主要承受轴向拉压力,避免管壁承受额外的弯曲力矩。管端与环形安装座的衔接位置,没有直接做直角相贯,而是在每根管材的端部做了15度的斜切过渡,让焊缝沿着相贯线形成连续的圆弧过渡,既减少了焊接时的未焊透缺陷,也能让工作载荷顺着管材平缓传递到安装环上,不会在焊趾位置形成应力突变。后端与机身连接的两组双叉耳接头,特意把耳片的间距做了0.2mm的公差补偿,考虑到航空铝合金焊接后的变形量,建模时给耳片内侧预留了少量加工余量,焊后可以通过少量铣削保证同轴度,避免安装时出现螺栓别劲的问题。侧面的辅助安装凸台没有直接焊接在主管外壁,而是通过一段短过渡管与主框架连接,避免凸台受力时在主管壁上形成局部凹陷,过渡管的壁厚比主框架管材厚1mm,刚好抵消附件安装时的局部压应力。整个管架的管材弯折半径统一取管材直径的3倍,既符合航空薄壁管冷弯加工的最小半径要求,避免弯管处出现管壁褶皱、壁厚减薄超差的问题,也让弯折处的应力集中系数控制在安全范围内,不需要额外做补强处理。前端大直径安装环的内孔做了0.1mm的倒角,既方便发动机安装时的导向对位,也能去除机加工后的毛刺,避免装配时刮伤发动机安装节的配合面。所有管材的相贯线位置都做了0.5mm的焊接收缩补偿,焊后框架的整体形位公差能控制在0.3mm以内,不需要额外做热校正就能满足安装精度要求,减少加工过程中的校正工序,降低框架因校正产生的内应力。
