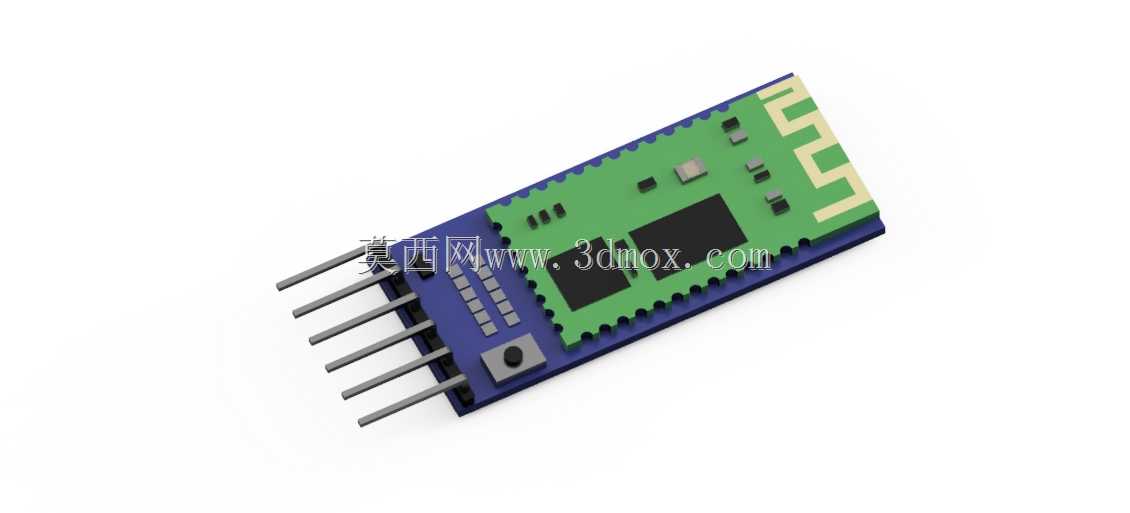

HC-05蓝牙通讯模块精细结构还原

消费级电子模块的板级装配公差，一直是小批量打样阶段最容易被忽略的隐患。排针与PCB板边的相对位置如果偏差超过0.15mm，批量焊接时就会出现排针歪斜、插件卡滞的问题，甚至会因为焊盘对位偏差导致虚焊，直接影响模块的通讯稳定性。这款HC-05蓝牙模块的结构还原，完全围绕板级装配的实际公差要求展开，没有做多余的外观美化。板载的射频天线区域特意保留了原板的铺铜轮廓，没有做平滑化处理，因为实际PCB加工中，天线区域的铜箔形状直接决定射频阻抗匹配，哪怕是0.1mm的轮廓偏差，都可能导致蓝牙传输距离缩水、抗干扰能力下降。排针部分单独做了插针与塑料基座的分层结构，插针的伸出长度、相邻针脚的中心距严格按照2.54mm标准排针的公差带还原，塑料基座的卡槽位置也对应PCB上的安装孔位做了对位标记，装配时可以直接对齐，不会出现针脚偏移顶坏焊盘的问题。板上的主芯片、阻容元件、状态指示灯、复位按键都按照实际物料的尺寸做了还原，没有为了渲染效果随意缩放元件大小，甚至连PCB边缘的V-CUT加工痕迹、板边的工艺定位孔都做了对应处理。做PCB联合仿真的时候，这些细节直接决定了装配干涉检查的准确性，如果把元件尺寸做的偏大，仿真时会误判元件与外壳的干涉，偏小则会漏掉实际装配中可能出现的元件磕碰问题。射频区域的板边特意做了直角处理，没有做圆角过渡，因为实际蓝牙模块的PCB板边在天线区域是不允许做圆角打磨的，否则会改变天线的辐射方向图，影响信号覆盖范围。排针根部的焊盘区域预留了焊锡的填充空间，还原了实际波峰焊后焊锡的圆角形态，不会出现焊盘与插针完全齐平的理想化错误，这种细节在做热仿真的时候，能更准确的模拟焊接处的热传导路径，避免因为模型过于理想化导致仿真结果偏差。模块侧面的板厚严格按照1.6mm标准FR4板材厚度设置，与实际PCB加工的常规板厚一致，在做整机外壳装配时，可以直接套用这个板厚来设计外壳的卡槽，不用再反复调整卡槽的深度尺寸。状态指示灯的位置对应实际模块的丝印位置做了偏移校准，还原了实际生产中丝印可能出现的微小位置偏差，不会出现指示灯与丝印标记完全对齐的理想化状态，这种细节在做产品装配培训的时候，能让实训学员更直观的理解实际电子元件的加工公差特性，不会陷入“所有元件都完全对齐”的认知误区。
