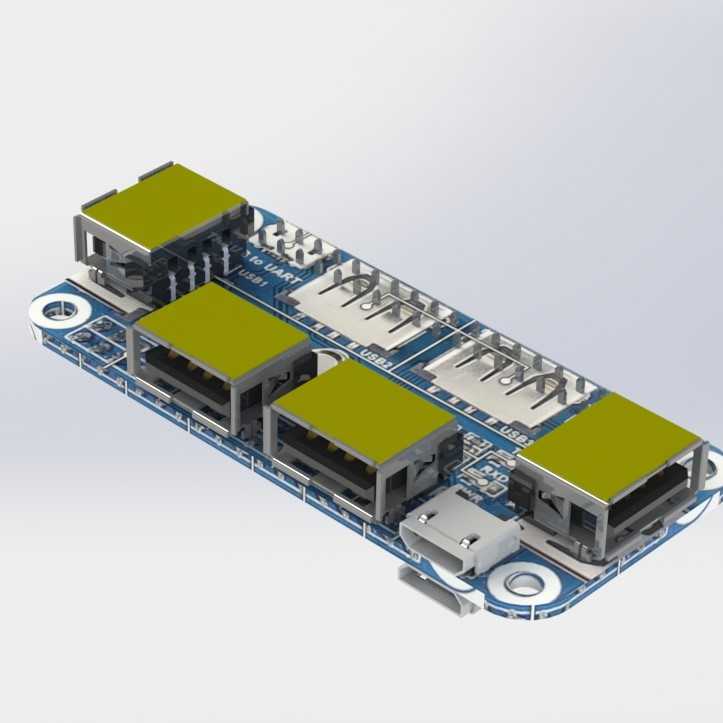

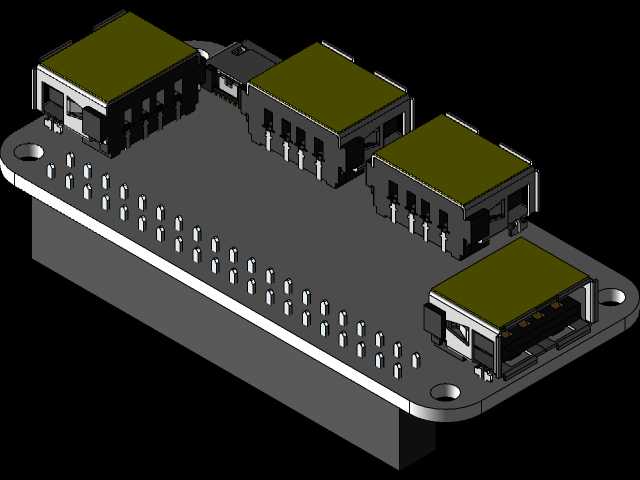

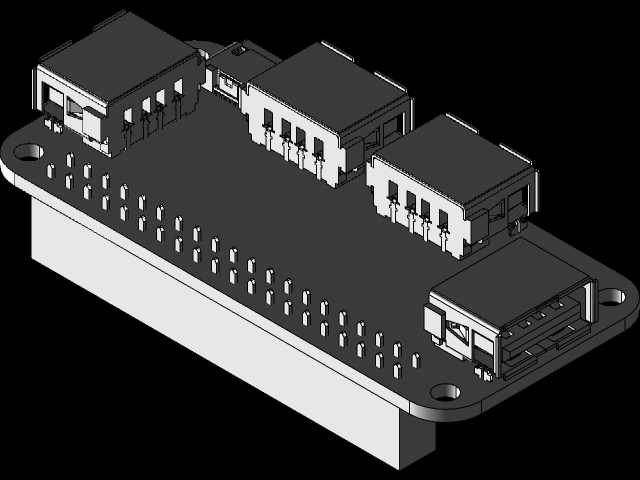

树莓派四端口USB集线器扩展帽结构设计

这款适配树莓派开发板的四端口USB集线器帽，主要面向嵌入式开发、电子DIY、小型智能硬件调试场景设计，能够解决树莓派原生USB接口数量不足的痛点，满足开发者同时外接多类外设的使用需求。在实际使用场景中，它可以同时连接USB转串口模块、无线键鼠、U盘存储、USB传感器等多类设备，尤其适配树莓派零代、零W等板载USB接口极少的版本，无需额外拖放外接USB集线器，直接叠装在开发板上方即可完成扩展，大幅缩减桌面调试空间的占用，也能避免外接集线器带来的线材杂乱、供电不稳等问题。产品功能上兼容USB2.0与USB1.1传输标准，支持热插拔操作，同时预留了UART串口调试通路，在完成USB接口扩展的同时，不会占用树莓派原生的硬件串口资源，方便开发者进行串口日志打印、下位机通信调试等操作。设计思路上采用叠层直插的安装结构，整体外形与对应版本树莓派的板卡轮廓完全匹配，安装孔位与树莓派原生固定孔位一一对应，安装时无需额外打孔或改装，直接通过铜柱即可完成与主板的固定，安装后整体厚度控制在较低范围，不会遮挡开发板上的其他接口与指示灯。外形尺寸方面，整体长宽与适配的树莓派板卡保持一致，边缘做了圆弧过渡处理，避免安装时刮擦线材或划伤操作人员，接口排布上四个USB-A母口沿板卡长边依次排布，接口间距预留了足够的插拔空间，即使插入体积较大的USB设备也不会出现相邻接口互相干涉的问题，供电端采用Micro USB接口设计，可独立供电也可通过树莓派主板取电，能够根据外接设备的功耗灵活选择供电方式，避免多设备同时工作时出现主板供电不足的问题。结构设计上充分考虑了日常调试中的插拔受力，接口部位做了局部加强处理，长期反复插拔也不会出现焊盘脱落、接口松动的问题，PCB板边缘做了绝缘处理，避免叠装时与树莓派主板出现短路风险，整体结构紧凑可靠，完全适配嵌入式开发过程中的各类扩展需求。
