滑移机配套树桩研磨作业属具结构设计

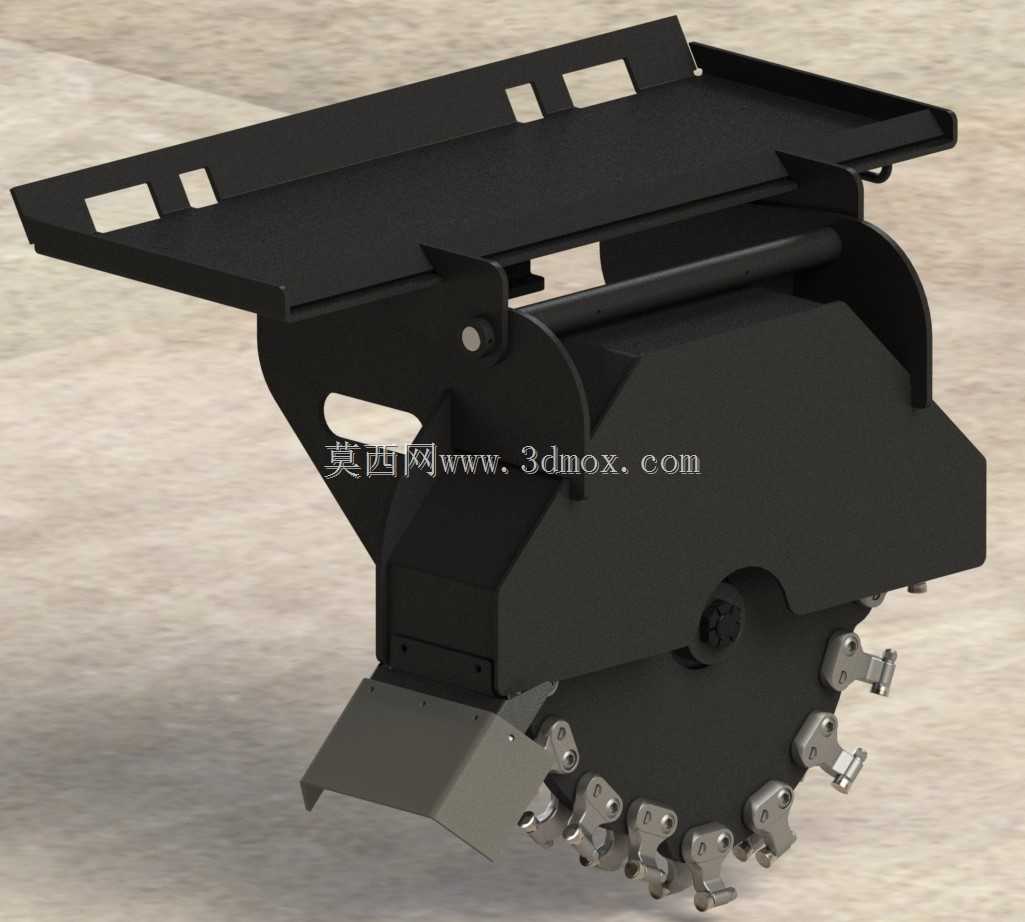

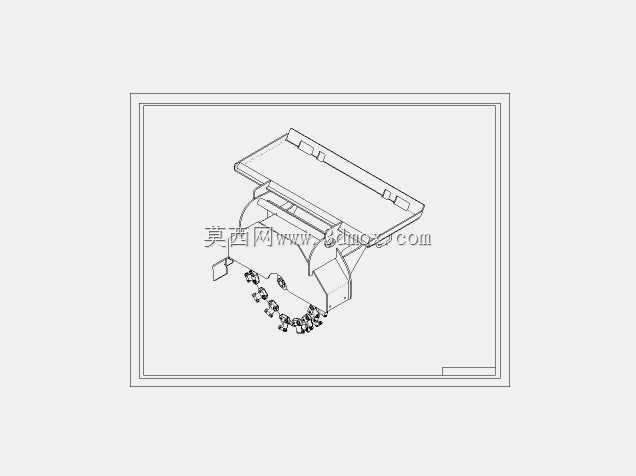

林间树桩清理作业中，传统研磨属具常出现刀头崩裂、安装板变形、碎屑飞溅防护不足的问题，这套滑移配套的树桩研磨属具，从加工适配角度做了全链路的细节调整。顶部的快装对接板没有采用通用平板结构，四个定位方孔的孔位公差控制在0.2mm以内，适配市面主流滑移装载机的快换接头，孔边做了3mm的倒角处理，避免对接时卡滞刮蹭快换锁销，安装板背面焊接了两道加强筋，筋板高度从对接端向研磨端逐步收窄，既保证快装位置的结构强度，也不会额外增加前端悬臂的重量，避免滑移机作业时翘头。研磨轮周边的刀座采用错位排布，每一个刀座的焊接角度都做了差异化调整，相邻刀头的切削轨迹错开1.5mm，不会出现重复切削同一位置导致的负载骤增，刀头选用硬质合金齿座，和刀座的配合间隙留了0.1mm的热胀余量，长时间高速研磨产生的热量不会让刀头卡死在座内，更换时不用蛮力敲击就能顺利取出。侧方的挡屑板没有采用整面钢板结构，下半段做了向内弯折的导屑斜面，研磨产生的木屑会顺着斜面导向地面，不会顺着属具和滑移机的连接缝隙飞溅到驾驶室方向，挡屑板和主体机架的连接采用沉头螺栓固定，螺栓头完全埋入板件内，作业时不会被飞溅的硬木碎屑刮蹭磨损螺纹。传动舱的壳体采用折弯拼焊结构，折弯圆角控制在R5，避免应力集中导致焊接位置开裂，舱体侧面预留了检修口，日常检查传动带张紧度不用拆解整个壳体，检修口盖板的密封胶条嵌入槽做了燕尾结构，胶条卡入后不会被作业震动震落，能有效阻挡木屑进入舱内磨损传动部件。前端的导料舌板做了15度的上翘角度，研磨时可以顺着树桩的截面滑入，不会卡在树桩和地面的缝隙里，舌板的磨损面堆焊了2mm厚的耐磨层，长期接触带砂石的表层土壤也不会快速磨穿。整个属具的焊接位置都做了去应力处理，焊后打磨掉焊渣凸起，不会出现应力集中导致的焊缝开裂，所有外露的铰接位置都加装了防尘油封，林间作业的浮土、木屑不会进入铰接缝隙磨损轴销，日常保养只需要定期注油就能保证转动顺畅。
