肯沃斯车辆用牵引连接挂钩结构

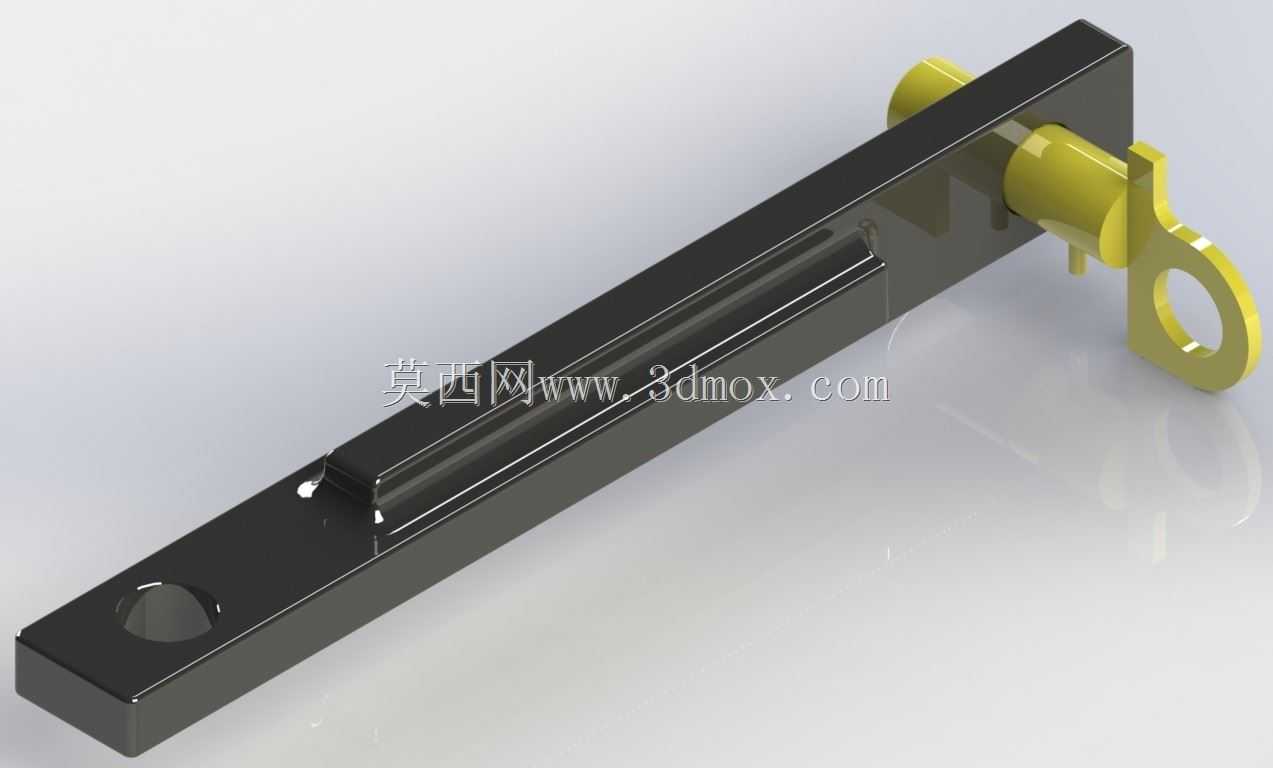

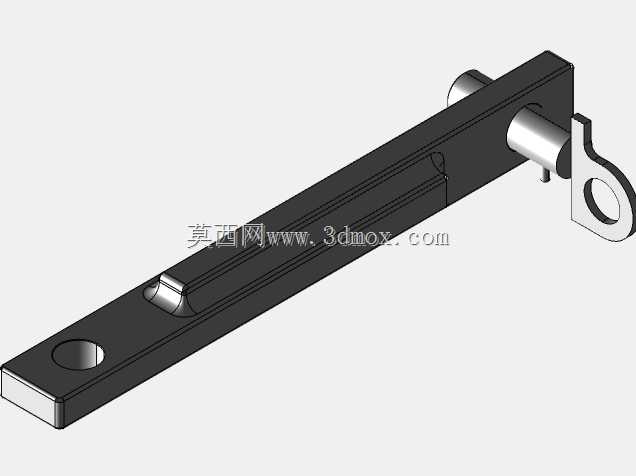

在重型商用车后挂接作业、应急拖曳救援、场站短途移运重载托盘的场景里，这类牵引挂钩是承担载荷传递的核心受力构件，区别于普通乘用车辆的小型拖钩，该款挂钩适配肯沃斯系列重型车辆的尾部安装基面，需要匹配重载工况下的冲击载荷与静拉力双重要求，设计阶段首先要明确挂接环的配合间隙，图中黄色的挂接耳带环形挂孔，孔位的内径尺寸需要适配行业通用的牵引销直径，避免挂接后出现旷量，在车辆起步、制动的瞬间产生过大冲击，损伤车架连接部位。从结构布局来看，主体采用长条形安装基座，基座上开设的沉头安装孔用于穿装固定螺栓，沉孔设计可以让螺栓头部完全没入基座平面，不会突出表面干涉挂接作业，也能避免螺栓受外力磕碰出现螺纹损伤，基座侧面的长条形凹槽一方面是做等强度设计，在不降低整体抗弯截面模量的前提下削减不必要的材料重量，另一方面凹槽可以作为安装对位的参考基准，装配时对齐车架上的预装定位凸台就能快速找准安装位置，减少现场配装的调整时间。挂接部位的销轴与基座采用过盈配合装配，销轴端部的限位凸台可以防止挂接耳在受侧向力的时候从销轴上脱出，挂接耳本身做了加厚处理，环形挂孔的边缘做了圆角过渡，避免应力集中在孔边位置，在承受斜向拉力的时候不会出现局部应力超限导致的开裂。实际选型使用的时候，需要先核对安装基座的长度尺寸，确认基座上两个安装孔的中心距与车辆尾部预留的安装孔位完全匹配，安装面的平面度要求控制在合理范围内，如果安装基面存在翘曲，强行拧紧螺栓会让基座产生内应力，在受拉的时候容易从螺栓孔位置断裂。这类牵引钩在日常使用中，挂接环与销轴的配合面需要定期补充润滑脂，减少反复转动带来的磨损，尤其是在经常进行斜向拖曳作业的场景，挂接耳会绕销轴产生小角度转动，干磨状态下很快会出现配合间隙变大的问题，间隙过大后拖曳过程的冲击会成倍增加，不仅会缩短挂钩本身的使用寿命，还会把冲击载荷直接传递到车架纵梁，带来车架开裂的隐患。设计建模的时候，需要重点校核几个受力危险截面：首先是安装孔位置的基座截面，要计算螺栓预紧力加上最大拖曳拉力下的复合应力，确保安全系数满足重载工况要求；其次是挂接耳的环形孔截面，这个位置直接承受牵引载荷，需要考虑动载系数下的拉力强度；还有销轴的剪切面，要核算双剪切面下的剪切应力，避免销轴在大拉力下被剪断。从外形的安装边界来看，基座的厚度方向尺寸不能超出车辆尾部的安装空间，挂接耳在自然下垂状态下的最低点要满足车辆离去角的要求，避免车辆通过起伏路面的时候挂钩先剐蹭地面，造成部件变形。和普通焊接式的牵引钩不同，这种螺栓固定式的结构更换维护更加方便，当挂接部位出现磨损超标的情况时，不需要切割焊接，只需要拆下固定螺栓就能整体更换，适合商用车售后维修场景的快速作业需求。在拖曳作业的时候，挂孔的位置高度要和被拖车辆的牵引点高度尽量匹配，避免牵引角度过大带来的附加垂直载荷，垂直载荷过大不仅会让挂钩承受额外的弯矩，还会影响牵引车的后轮附着力，带来作业安全隐患。建模过程中对各个配合面的公差设定也需要贴合实际加工能力，安装孔的位置度公差不能设置过严，否则实际生产中很难保证装配互换性，销轴与挂接耳的配合间隙要控制在合理范围，既要保证转动灵活，又不能有过大的旷量。基座表面的黑色处理层一般是做电泳或者喷塑，用来提升户外使用的防锈能力，毕竟重型车辆经常在雨雪、扬尘环境下作业，没有表面防护的话基座很容易出现锈蚀，锈层膨胀后会让配合面的尺寸产生变化，影响装配精度。挂接耳采用醒目的黄色表面处理，一方面是在作业的时候更容易被观察到，方便操作人员快速对位挂接牵引销，另一方面也能和黑色基座形成明显的视觉区分，日常检查的时候更容易发现挂接耳是否出现变形、裂纹等损伤。
