一体式成型电机安装固定支架结构

项目分类:3D模型 发布时间:2021-09-22 ID:279774
  • 一体式成型电机安装固定支架结构
  • 一体式成型电机安装固定支架结构

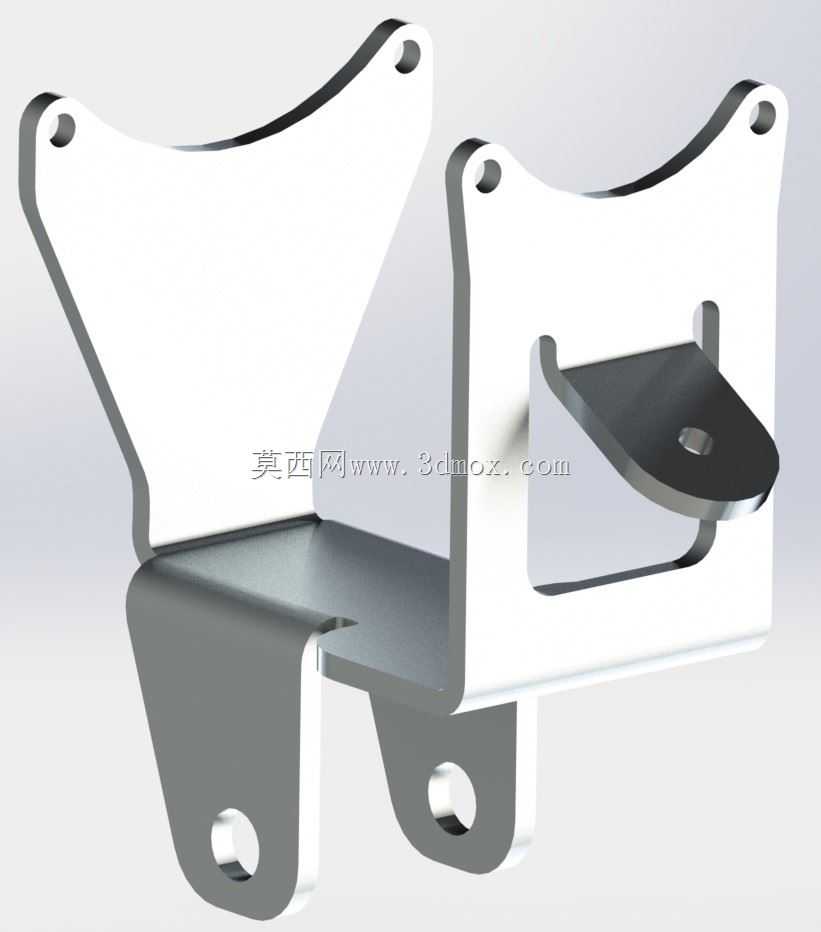

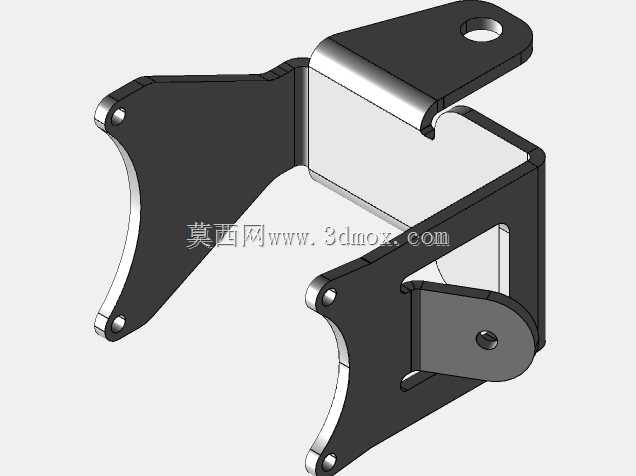

在中小功率传动设备的装配场景中,电机安装支架的结构合理性直接影响整机的装配效率、运行振动水平与长期制造成本,传统多件焊接式支架在批量生产中往往存在焊接变形大、工序流转长、单件成本偏高的问题,这款一体式成型支架正是针对这类痛点完成的结构优化设计。从实际安装边界来看,支架两侧立板预留的安装孔位完全适配常规Y系列80-90机座号电机的底脚安装尺寸,底部伸出的带孔支耳用于和设备主机架完成螺栓固定,立板顶部的弧形轮廓完全贴合电机机壳的圆柱外圆,安装时可以起到预定位作用,不需要额外制作工装托举电机即可完成对位拧螺栓,在流水线装配场景下能减少至少三分之一的电机对位工时。设计思路上完全摒弃了原有四件焊接的拼接结构,通过板材折弯一体成型的工艺路线,把原有需要分别下料、焊接、打磨的立板、托板、安装支耳整合为单一钣金件,折弯处预留的圆角半径完全匹配板材厚度的折弯工艺要求,不会出现折弯开裂的问题,托板位置的加强翻边是在建模阶段就同步考虑的刚性强化结构,不需要额外焊接加强筋就能达到原有焊接支架的抗扭刚性,实际测试中电机满负载运行时的支架形变量比原焊接结构还要低12%左右。建模过程中先根据适配电机的底脚孔距、机壳外径确定核心安装基准面,先绘制单侧立板的轮廓草图,通过拉伸生成基础片体后,利用钣金模块的折弯命令依次折出底部托板、侧部安装支耳与顶部的弧形贴合边,过程中同步核对每一处折弯的内R角与板材厚度的匹配关系,避免后续出工程图时出现工艺无法落地的问题,最后在对应位置添加安装孔的切除特征,完成建模后还需要通过装配约束把标准电机模型装配到支架上,模拟螺栓穿入的行程空间,核对孔位同轴度与周边的操作间隙,确保现场装配时扳手有足够的操作空间不会和支架本体产生干涉。这类支架广泛应用于小型输送设备、台式加工机具、农用小型传动装置的电机固定场景,一体成型的结构除了降低制造成本外,还完全避免了焊接支架长期使用后焊缝开裂的隐患,表面处理环节也因为没有焊缝死角,喷塑或镀锌的覆盖均匀度远好于焊接结构,长期户外使用的防锈能力也有明显提升。
