滑移导向旋转式树木切割剪具结构设计

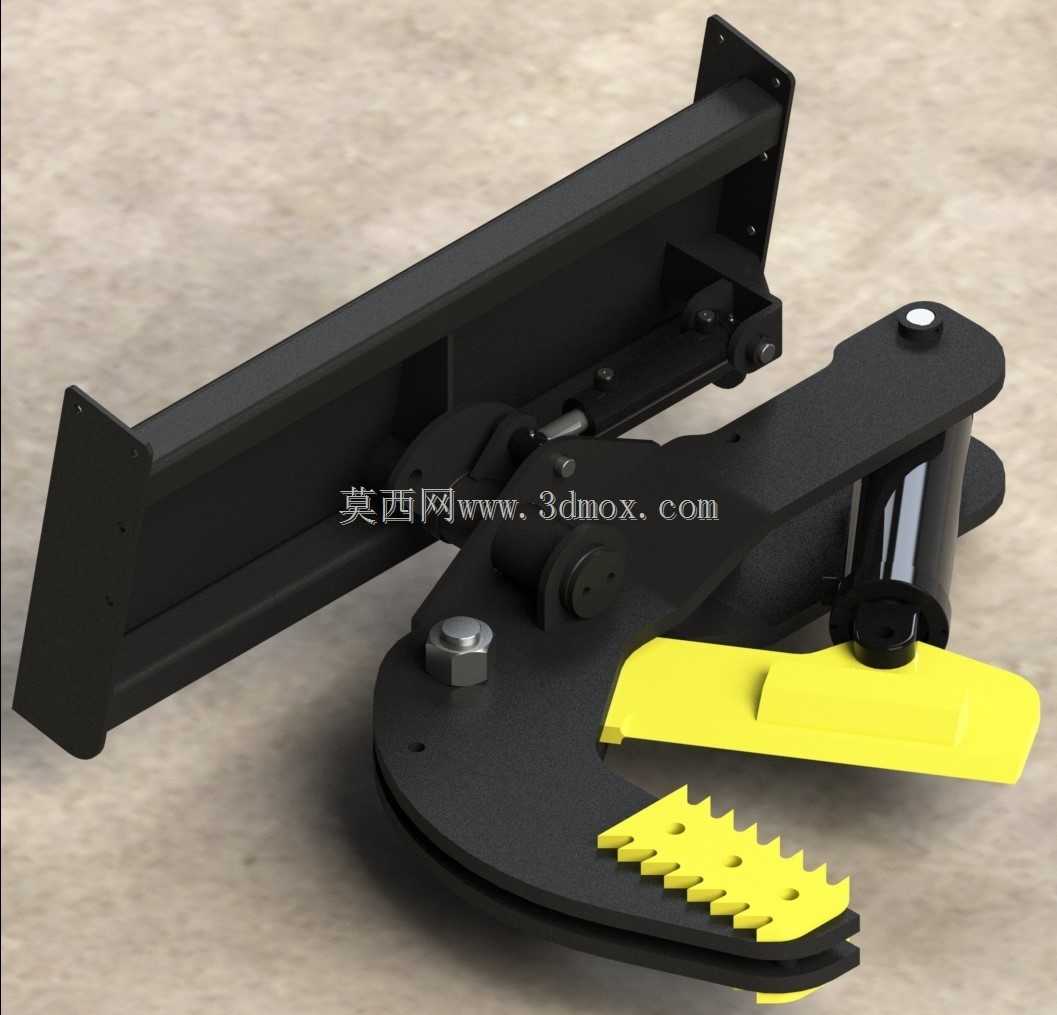

林用剪具在户外作业时最常遇到的问题，是硬木枝干卡滞、切口偏斜导致的剪刃崩口，以及垂直、水平作业切换时的结构干涉，这套滑移导向树剪的结构设计，刚好针对这些现场痛点做了针对性的取舍。剪臂的铰接点没有选在常规的剪根位置，而是往剪切受力段偏移了12%的臂长比例，单靠杠杆力臂的调整，就能在同等液压驱动力下把剪切峰值力提上来，不用额外加厚剪板增加整机负重。带锯齿的下承托刃做了三段式齿高渐变，靠近铰接支点的位置齿高更高，咬入枝干时能先卡紧木质纤维避免打滑，越靠近刃口尖端齿高越平缓，不会因为齿槽过深挂住木纤维导致退剪困难，齿尖的倒角特意做了负角处理，反复剪切硬木时不会出现齿尖卷边的问题。上活动剪刃的黄色防护挡板不是装饰件，它和剪臂之间留了1.2mm的滑移间隙，剪切作业时挡板会先贴住枝干表面，顺着枝干弧度自适应微调角度，避免剪刃偏斜切到旁侧的侧枝，也能防止剪切瞬间木片飞溅伤到作业人员。后部的安装挂板做了双组腰型孔设计，不用拆解剪体就能调整安装角度，适配水平平剪、垂直斜剪的不同作业姿态，挂板和主剪臂之间的加强筋没有做满焊，留了三段应力释放槽，长时间重载剪切时不会因为焊缝应力集中出现臂体开裂。铰接位置的轴套选用了自润滑铜套，没有设计额外的注油孔，户外作业时不用频繁保养注油，轴端的锁紧螺母用了防松脱的双螺母结构，持续振动作业也不会出现轴销窜动的问题。剪刃的开合行程做了限位凸台，完全张开时不会超过设计最大角度，避免液压杆过伸损坏密封件，闭合时上下刃口的贴合间隙控制在0.15mm以内，既能保证剪切锋利度，也不会因为间隙过小出现刃口互磨的问题。
