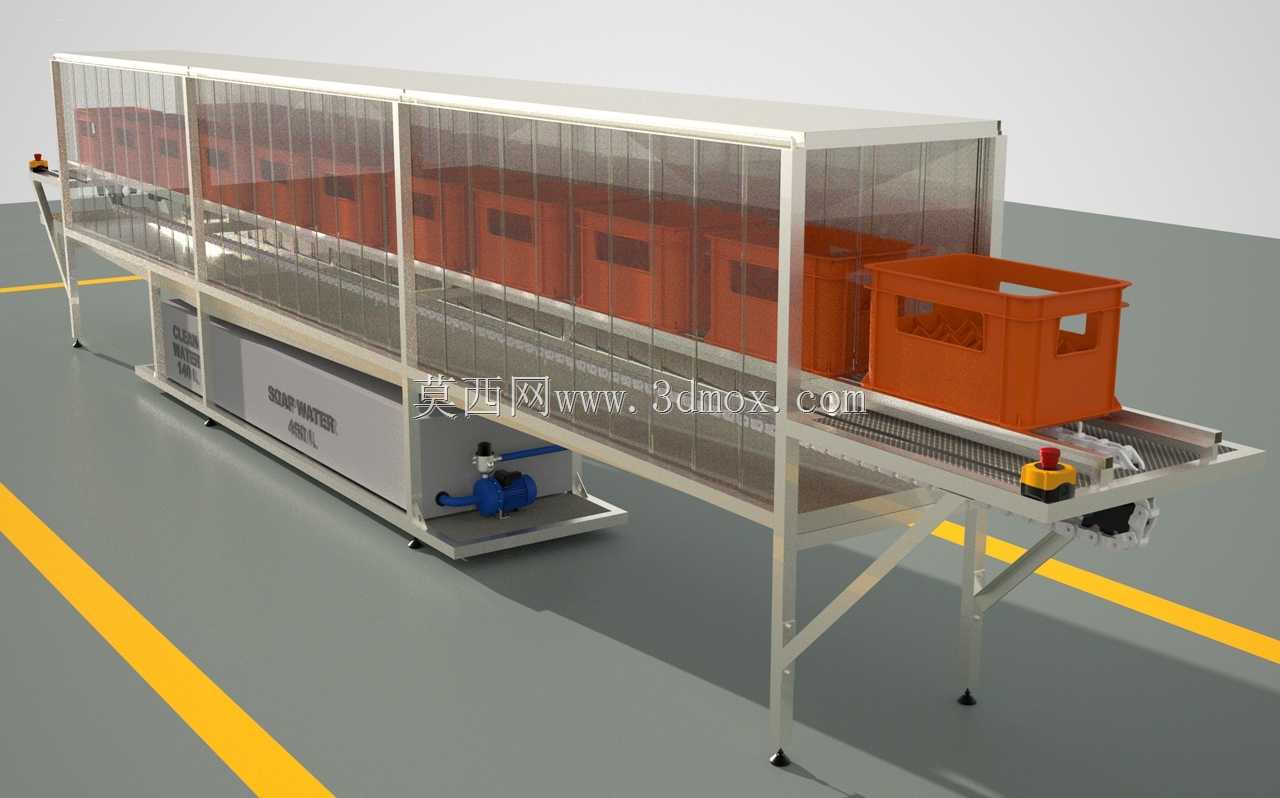

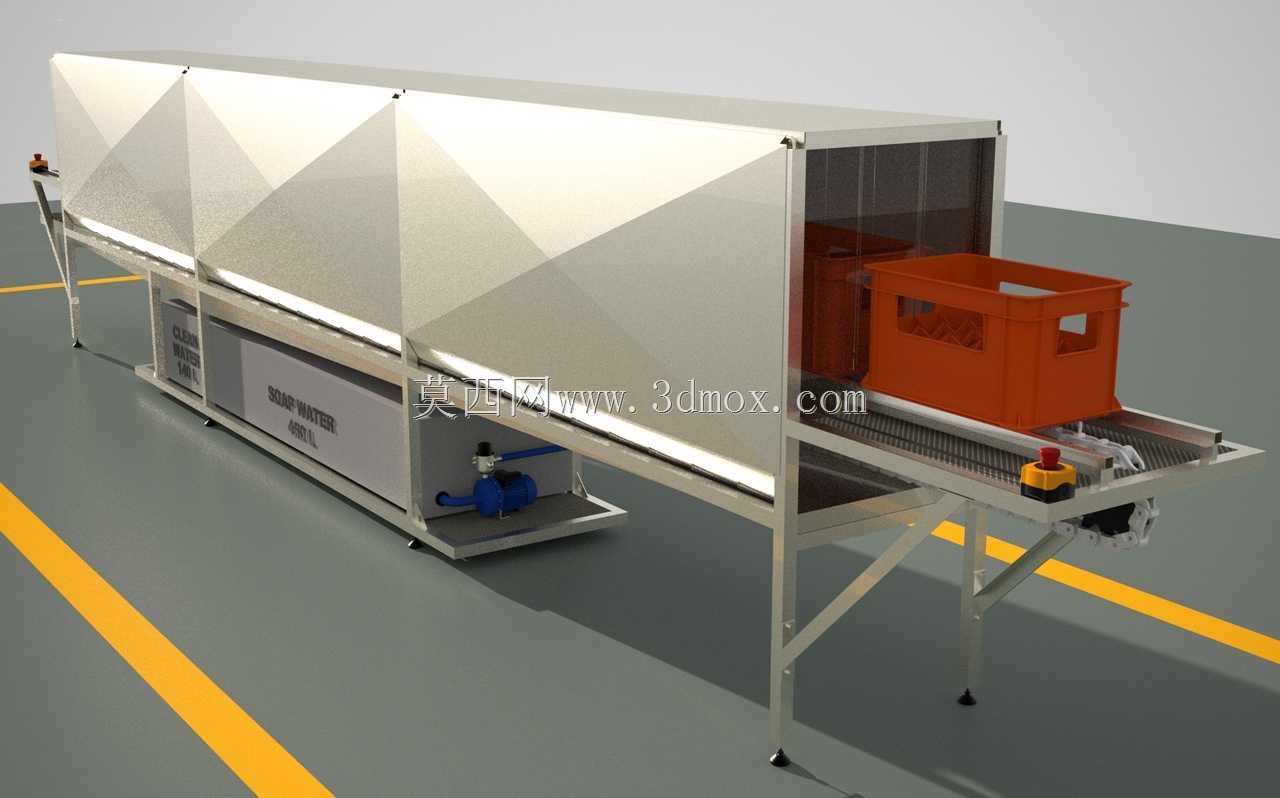

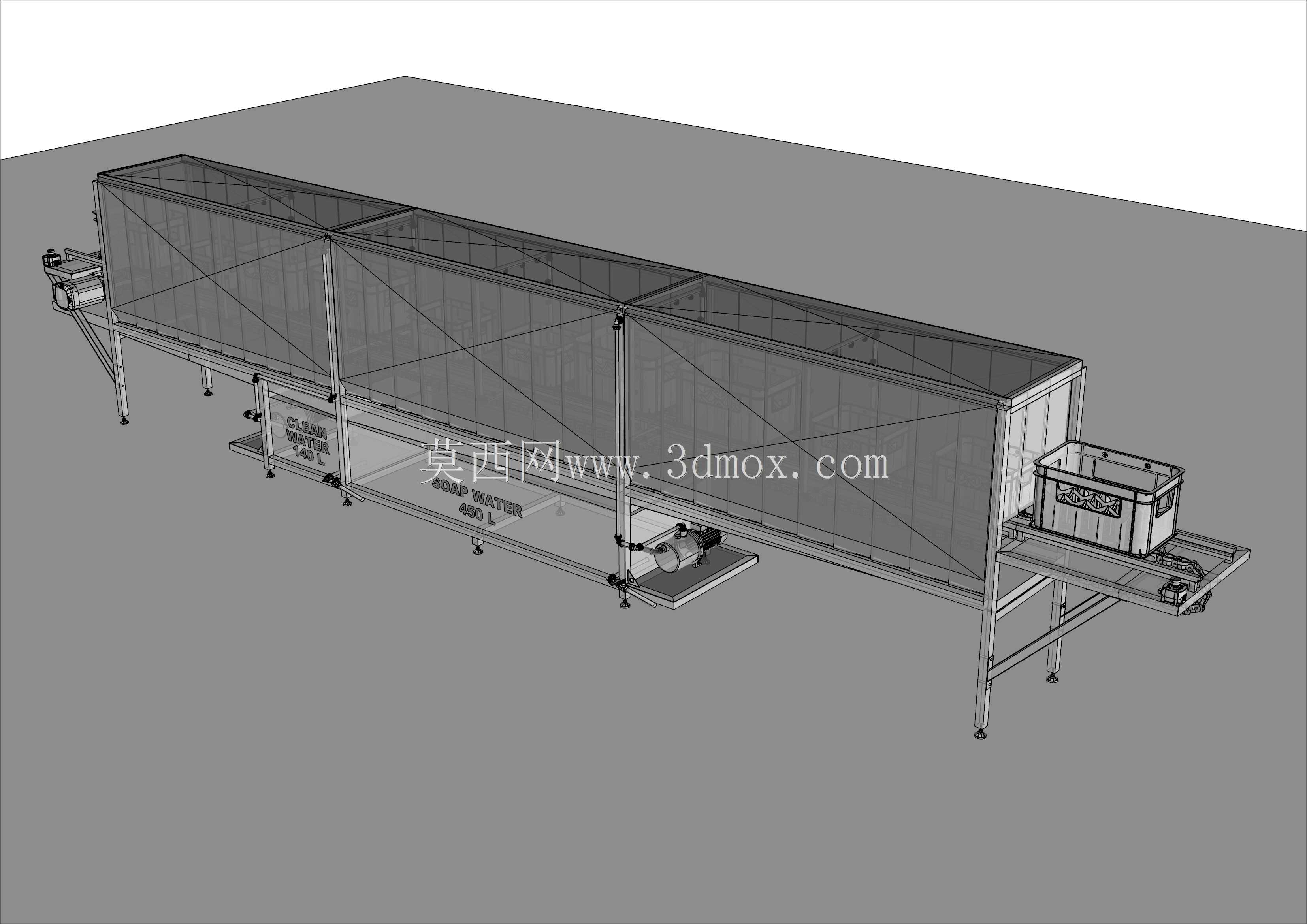

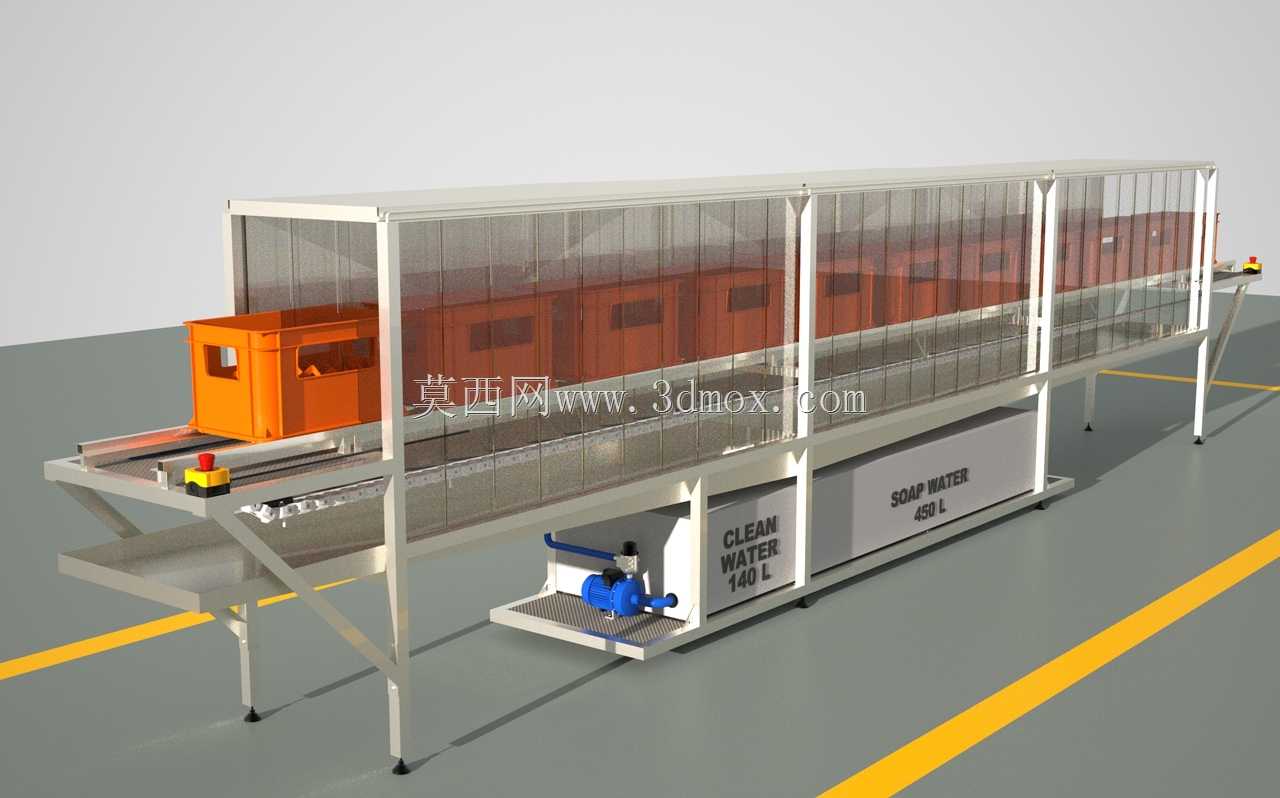

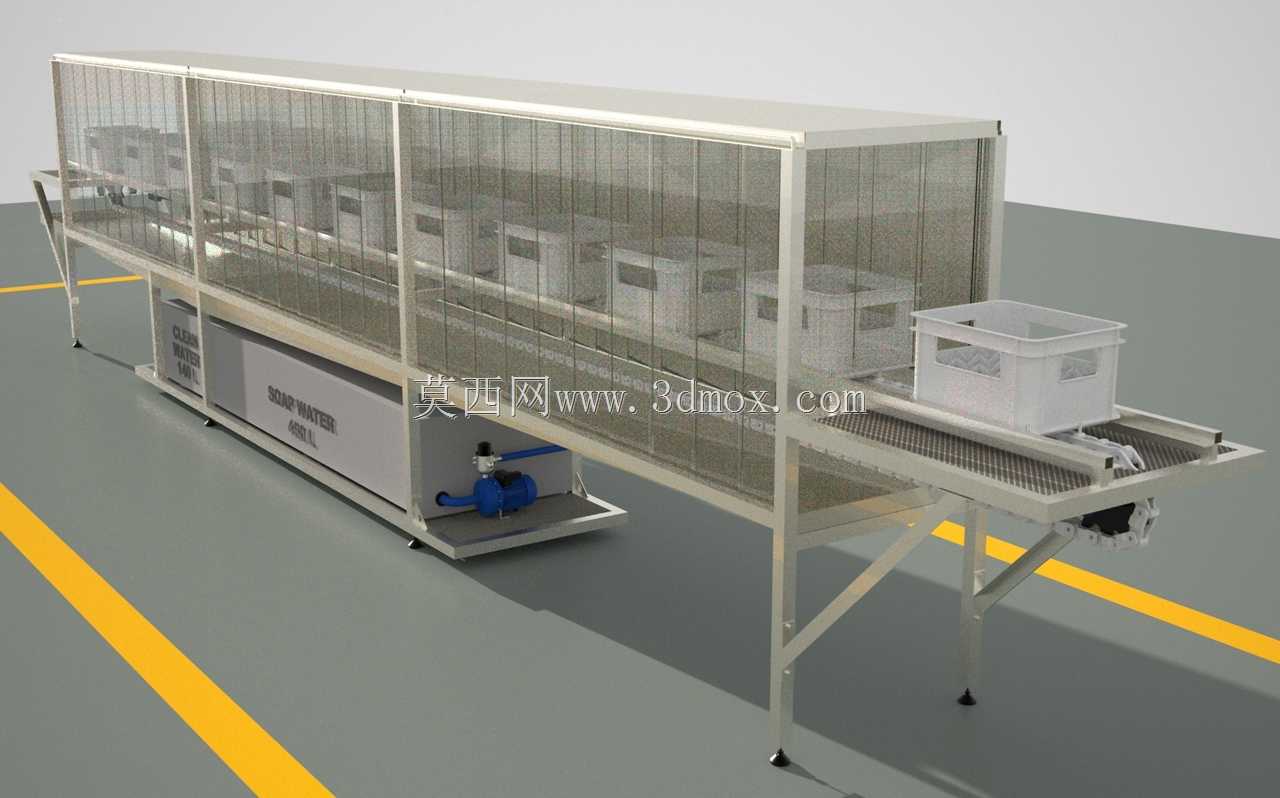

商用板条箱自动清洗工业设备结构设计

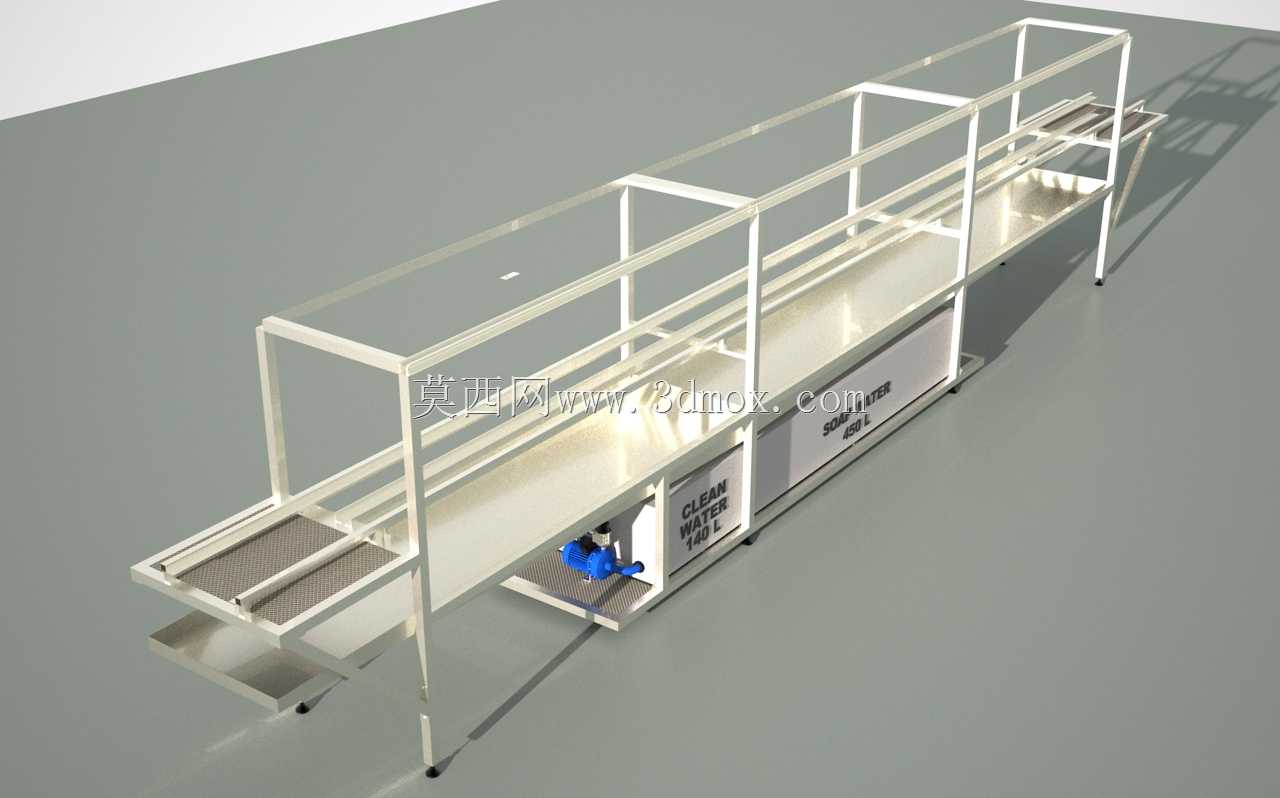

农场现场使用的板条箱清洗设备常年接触带泥沙的果壳残留、高湿度冲洗环境，普通方管焊接机架很容易在焊缝位置藏污纳垢，积水残留三五个月就会从焊根位置锈蚀穿透，这套结构在机架型材选型上直接放弃了常规封闭方管，改用折边C型槽钢做主体支撑，所有型材拼接位置都预留了3mm的排水斜切角，焊接后统一打磨成圆弧过渡，没有直角积污死角，后期做喷砂防锈处理时也能完全覆盖所有接触面，不会出现喷涂盲区。

输送辊道的排布没有采用等距设计，对应两种不同尺寸的板条箱支撑点位做了差异化辊距调整，小尺寸箱的进料端辊距加密到80mm，避免箱体卡滞，长尺寸箱通过的中段区域辊距放宽到150mm，既减少了辊轴加工量，也给底部喷淋管留出了足够的安装空间，喷淋管的固定座直接做在机架槽钢的内折边上，不用额外焊接安装支架，减少了焊缝数量也就降低了锈蚀风险。

设备两端的进出料导向挡边没有用整板折弯件，改用分段式圆钢挡条，圆钢表面做抛光处理，板条箱通过时的摩擦阻力比整板挡边小40%，而且挡条和机架之间用快拆螺栓固定，后期磨损后可以单独更换某一段挡条，不用整体拆卸导向结构。清洗舱的护板采用卡扣式安装，所有护板拼接缝都打了食品级密封胶，但卡扣位置预留了拆卸间隙，后期清理舱内残留的果渣泥沙时，不用拧动螺栓就能快速拆下护板，比传统螺栓固定的护板维护效率高很多。

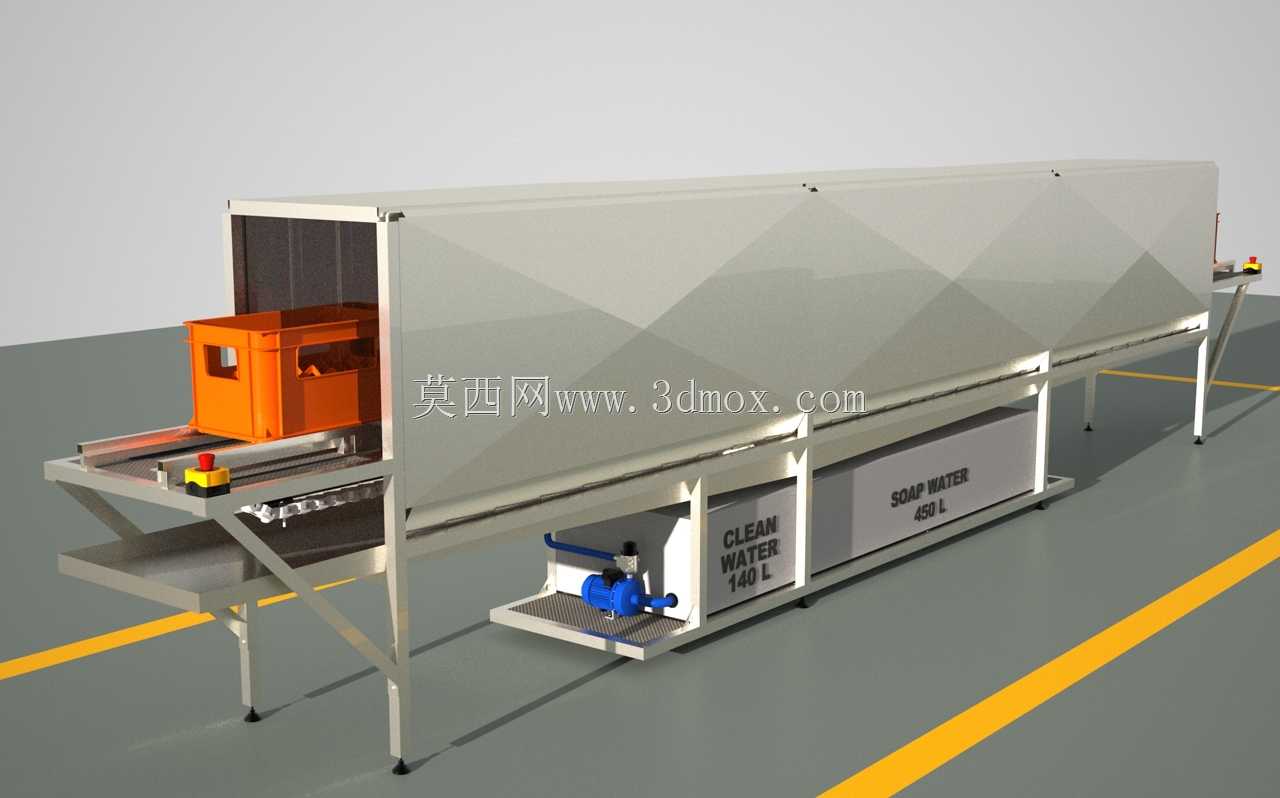

底部的储水槽做了5度的倾斜坡度，最低位置预留了排污口，槽体内部所有转角都做了R20的圆弧过渡，不会堆积泥沙残渣，水泵安装座和机架之间加了10mm厚的橡胶减震垫，避免设备运行时的震动传递到机架引发焊缝疲劳开裂。出料端的接料台高度和输送辊道上平面齐平，台面上铺了防滑PP板，清洗完成的板条箱滑出时不会刮伤箱体表面，接料台的支撑腿做了可调脚杯，能根据现场地面的平整度调整高度，保证和输送线的对接间隙控制在2mm以内，不会出现箱体卡边的情况。

整套结构没有多余的装饰性部件，所有型材、板材的选型都兼顾了加工难度和现场使用需求，切割下料时没有复杂的异形加工件，普通激光切割设备就能完成所有板材加工，型材切割只需要定尺斜切，不用开复杂的模具，焊接完成后只需要打磨焊缝位置就能做表面处理，加工周期比同类型清洗设备缩短近三分之一，后期维护的配件也都是通用标准件，不用单独定制特殊配件。
