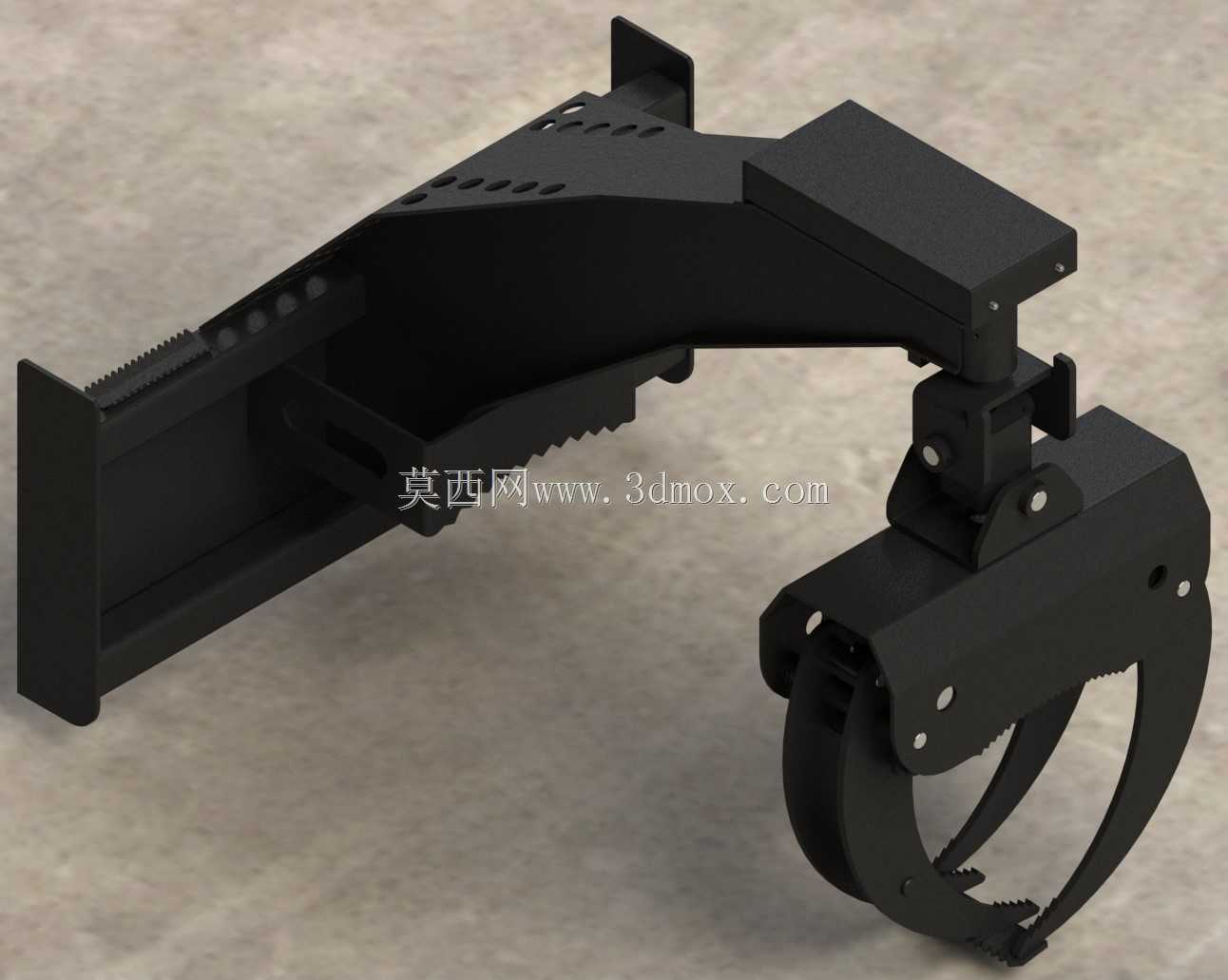

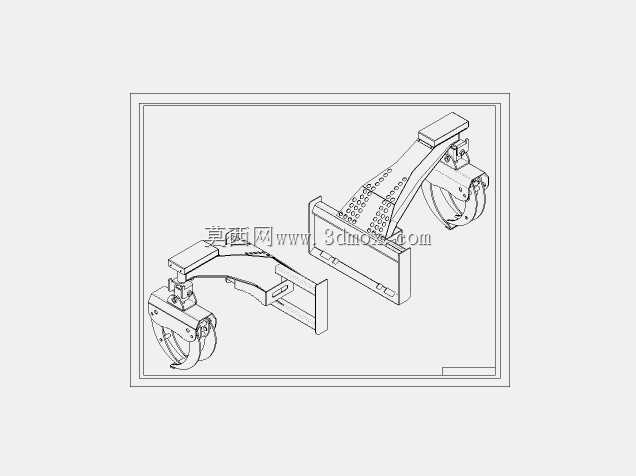

滑移机配套原木抓斗集材作业装置

林区集材作业长期面临原木抓取时夹齿崩损、滑移挂载间隙过大晃荡的痛点，这款适配滑移装载机的抓斗集材装置，从加工适配视角做了全链路的工艺落地考量。夹爪咬合边缘的锯齿没有采用常规等距排布设计，靠近爪尖的齿距收窄1.2mm，齿根处预留2mm的堆焊余量，现场加工时可根据作业区域原木硬度调整耐磨层厚度，避免批量加工后齿部硬度过高脆裂、或是硬度不足快速磨损的问题。主臂与滑移机挂载端的连接座，没有做成一体化焊接结构，而是拆分了挂载法兰与臂身主体两个加工单元，法兰板采用40Cr调质处理，臂身采用Q355钢板折弯焊接，两个部件的连接孔位在加工时统一采用配钻工艺，消除焊接变形带来的孔位同轴度误差，装配时无需额外修磨孔位就能实现精准对接。滑轨段的长圆孔做了两端圆弧与直边的过渡圆角处理，圆角半径严格控制在3mm，既避免激光切割时直边与圆弧衔接处的烧蚀缺口，也能减少滑动副工作时的应力集中，不会在长期交变载荷下出现裂纹延伸。抓斗回转铰接处的轴套安装位，加工时预留0.05mm的过盈量，压装后轴套内孔无需二次镗削就能满足与销轴的间隙配合要求，省去现场装配时的刮研工序。臂身侧面的减重孔没有采用规则圆形排布，而是顺着臂身折弯后的应力流线布置，切割时减少了锐角转角的出现，既降低了板材切割的废料率，也避免减重孔边缘成为应力薄弱点。夹爪内侧的防滑凸台做了15°的倾角设计，加工时铣刀一次走刀就能成型，无需二次翻面装夹，凸台表面的粗糙度控制在Ra6.3，既能保证抓取时的摩擦力，也不会因为表面过于粗糙残留木渣加剧磨损。挂载端的加强筋没有采用满焊工艺，而是采用间隔15mm的段焊方式，减少焊接热输入带来的臂身变形，焊后仅需对焊缝处做简单打磨就能进入喷涂工序，降低后续校形的工时消耗。所有外露的铰接销轴端部都做了倒角处理，装配时挡圈可以顺利卡入卡槽，不会因为销轴边缘的毛刺刮损密封圈，能有效阻挡林区作业时的木屑、泥沙进入铰接缝隙，延长润滑脂的更换周期。
