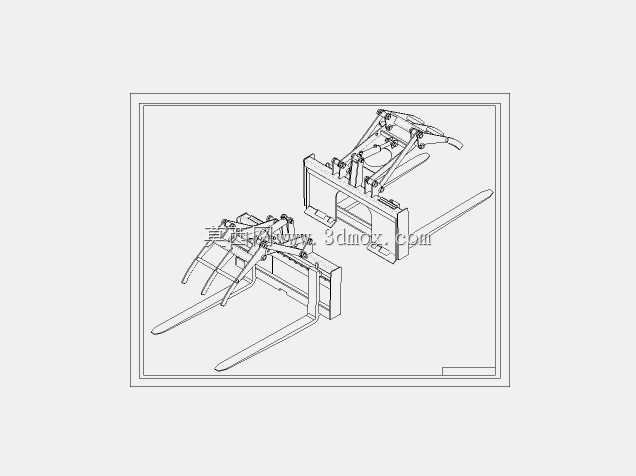

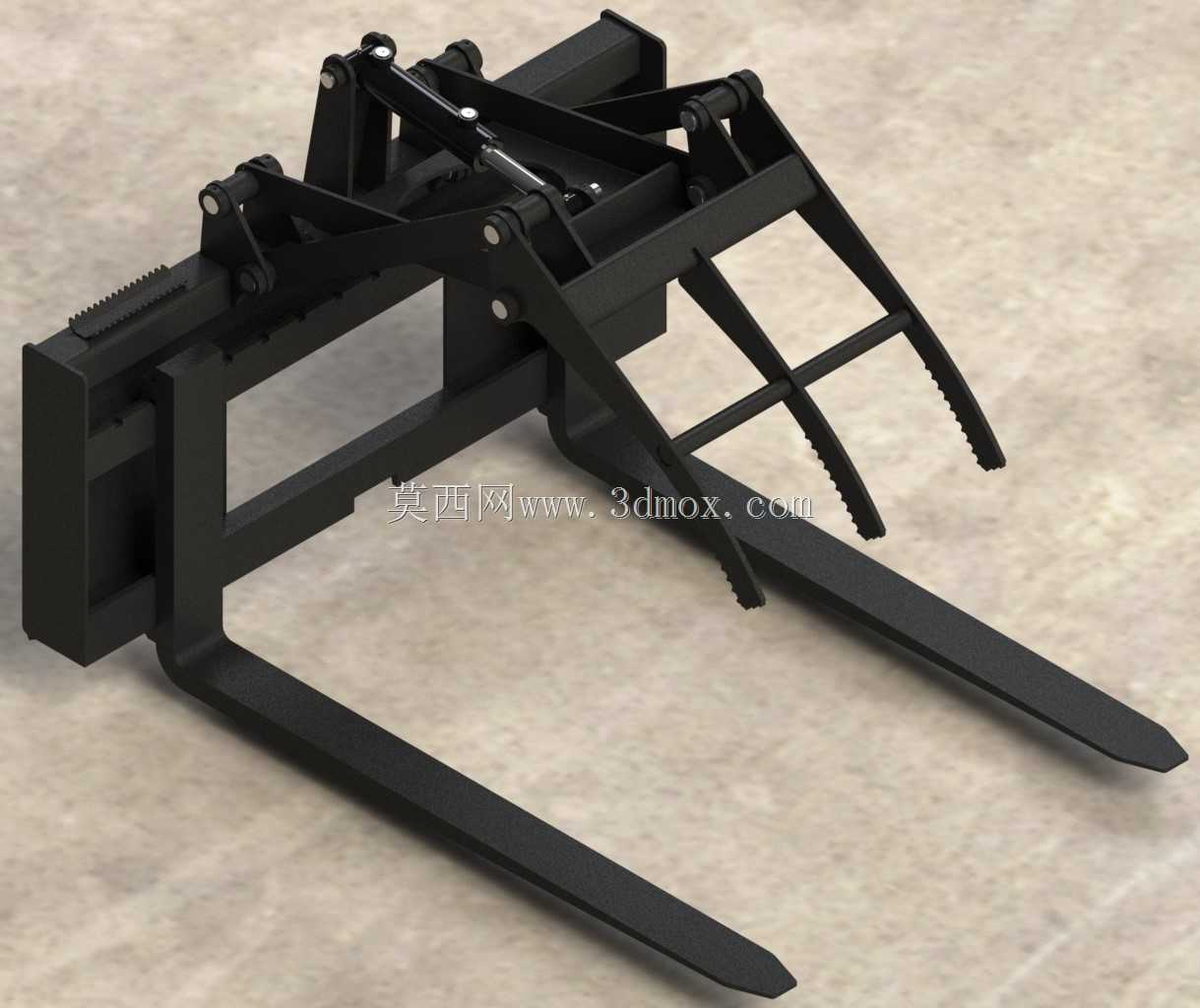

带抓斗滑移式托盘叉属具结构设计

散料与托盘货物混合作业场景里，常规货叉只能完成整托规整货物的搬运，遇到散状碎料、不规则捆扎货时，往往需要额外更换属具，频繁拆装不仅耽误作业节拍，快换接口的反复插拔还会带来连接销磨损、液压接口渗漏的隐患。这款带抓斗的滑移式托盘叉，从加工适配的角度做了全链路的结构落地考量，没有追求炫技式的复杂曲面，所有板件切割路径都贴合常规等离子切割设备的走刀逻辑，长货叉主体采用整板折弯成型，避免多段焊接带来的应力变形，折弯圆角特意匹配车间现有折弯机的上模R角，不用额外定制刀具就能直接加工。

抓斗的四爪联动结构没有采用市面上常见的单油缸直推方案，而是用多组连杆做力的传导，每个铰接点的衬套安装位都预留了0.02mm的压装公差，衬套压入后不会因为作业中的反复冲击出现松脱转套，连杆的铰接孔位在加工时采用一次装夹镗孔完成，同轴度误差控制在0.015mm以内，避免多连杆联动时出现卡滞、偏磨的问题。滑移导轨的接触面没有做满焊处理，而是在导轨背面间隔50mm设置断续焊道，既保证导轨与安装背板的连接强度，又能避免满焊带来的导轨面翘曲变形，导轨面预留了0.3mm的磨削余量，焊接完成后一次性磨平，保证滑架移动时没有卡顿感。

抓斗齿尖部分做了局部淬火处理的结构预留，齿尖的加厚段比齿根厚出4mm，磨损后可以直接堆焊修复不用更换整个爪体，货叉尖端做了15度的上翘斜角，插入托盘缝隙时不会剐蹭托盘底部的木板，减少托盘损耗的同时也能降低进叉阻力。液压管路的走线全部藏在结构件的预留槽内，每个过孔都做了翻边倒角处理，避免作业中震动磨损油管外壁，管接头的安装位特意留出了扳手操作空间，后期更换密封件时不用拆解周边结构件就能直接操作。

安装背板的连接孔位完全匹配标准叉车属具的挂装尺寸，不用改装叉车的门架结构就能直接挂装使用，抓斗闭合时的最低位置刚好和货叉上平面留足10mm的安全间隙，不会出现抓斗磕碰到货叉表面的情况，张开时的最大开度能覆盖常规散料堆的抓取宽度，不用反复调整站位就能完成一斗抓取。所有外露的边棱都做了3mm的倒角处理，既避免加工完成后锐边划伤装配人员，也能减少作业中剐蹭货物包装的概率，没有多余的装饰性结构，每一处板厚、每一个孔位的尺寸都对应实际加工的可行性，不会出现模型上看着合理，落地加工时要反复改图的问题。
