食品生产用爬坡式网带输送设备结构

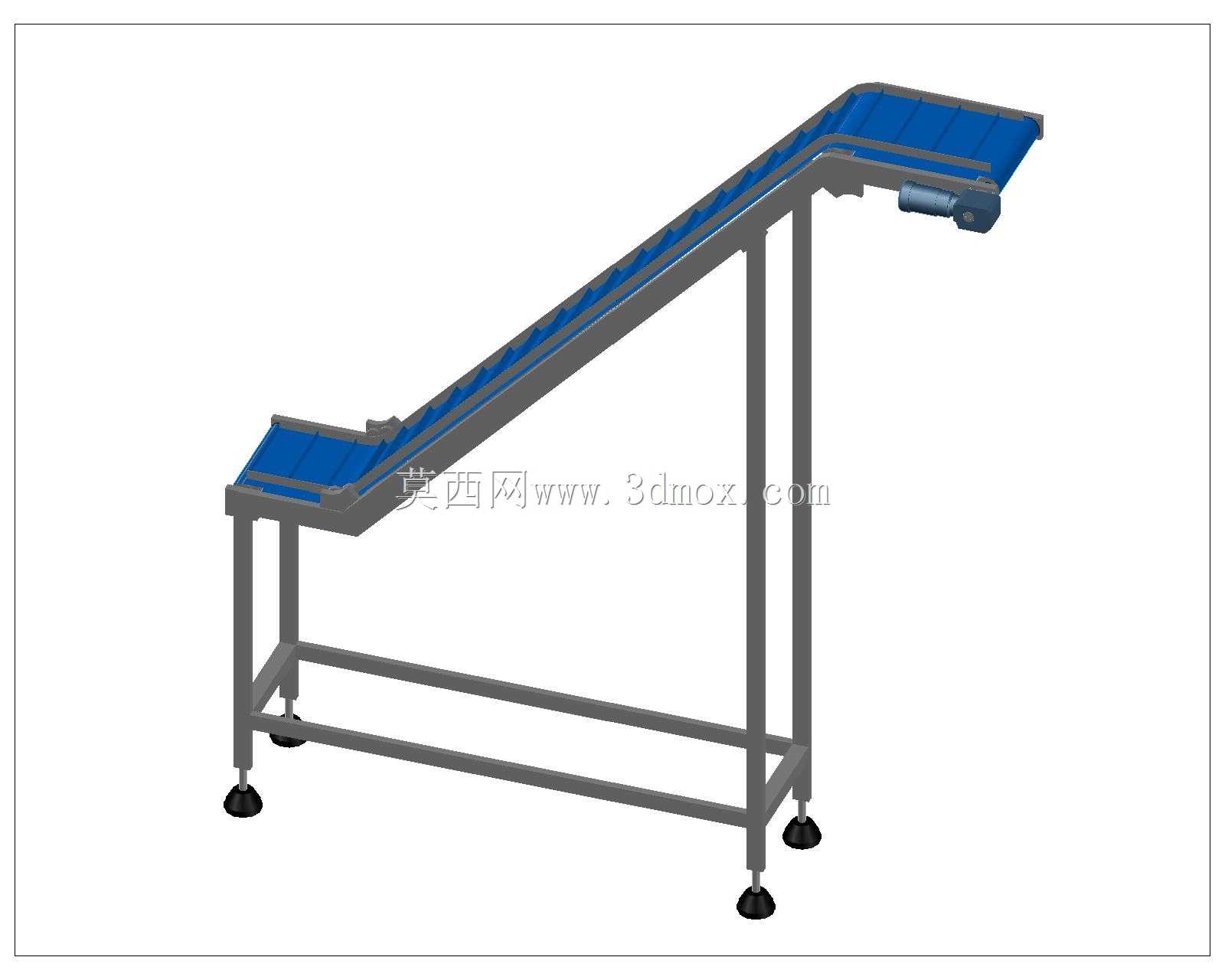

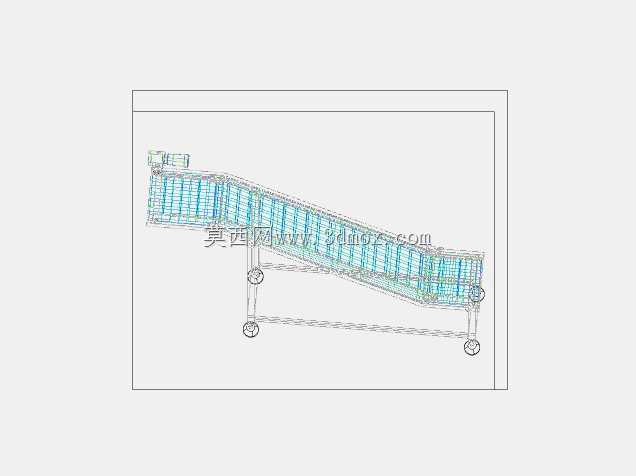

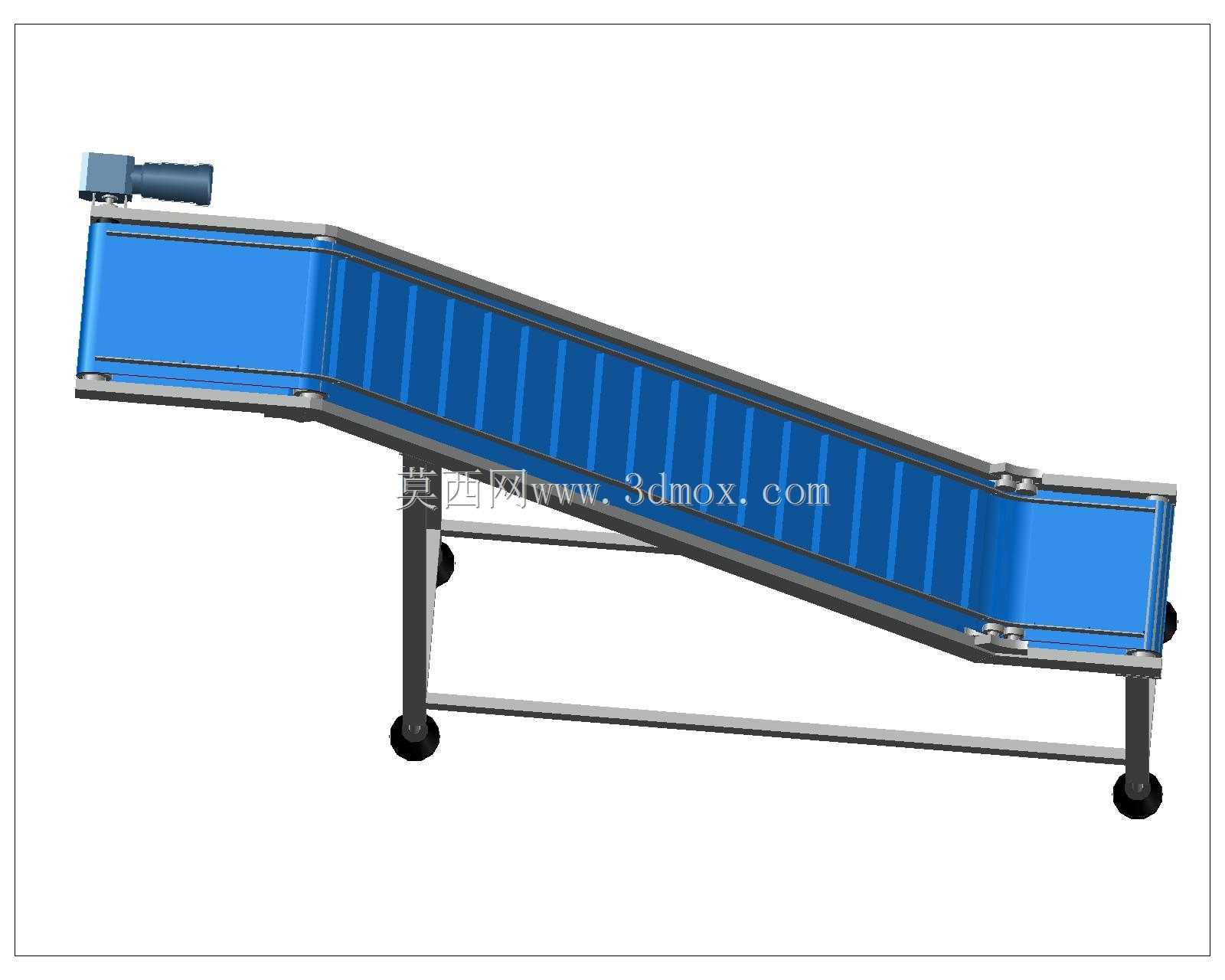

食品包装车间的袋装物料输送，最容易出现的问题就是爬坡段物料打滑、机架晃动导致袋料偏移掉落，常规平皮带输送机在15度以上倾角作业时，袋身与带面摩擦力不足，很容易出现溜料问题，还容易在转弯衔接处卡滞包装袋，污染生产现场。这款输送设备针对袋装食品的输送特性做了针对性的结构适配，带面选用带横向挡条的蓝色食品级网带，挡条高度刚好承托常规袋装零食的底部，不会刮破袋身的热封边，爬坡段的倾角控制在22度，既满足从低位包装工位到高位装箱工位的高度差需求，又不会因为倾角过大导致袋体重心后倾滑落。机架采用方管焊接框架，底部四根支腿全部配置可调式尼龙脚杯，脚杯的调节行程有80mm，能适配车间地面不平整的安装场景，不需要额外垫垫片就能把机架调至水平，避免带面跑偏。驱动端布置在爬坡段的顶部高位处，电机安装座做了腰型孔设计，安装时可以微调电机位置张紧同步带，后期维护更换皮带也不需要拆解整个机架，松开固定螺栓就能调整张紧度。两段水平段与爬坡段的衔接处做了圆弧过渡的托板，托板边缘倒了R5的圆角，不会刮蹭输送过程中晃到边缘的包装袋，网带下方每隔300mm就布置一根无动力托辊，承托网带和物料的重量，避免网带长时间承重下垂出现跳带问题。支腿之间的横向连接杆布置在距离地面150mm的位置，既可以增强机架整体的抗扭刚度，又不会挡住车间日常清洁的冲洗水枪，方便生产结束后清理地面的物料残渣。接料端的水平段长度预留了足够的操作空间，包装工位的操作人员可以直接把封好口的食品袋放到带面上，不需要刻意对准位置，带面两侧的挡边高度刚好限制袋体的偏移范围，不会出现袋体从侧边掉落的情况。所有与食品袋接触的部件都做了钝化处理，没有尖锐的毛刺和棱角，避免划破食品包装袋造成内容物泄漏，机架表面做了哑光喷塑处理，不容易积灰，日常擦拭就能保持清洁，符合食品生产车间的卫生要求。
