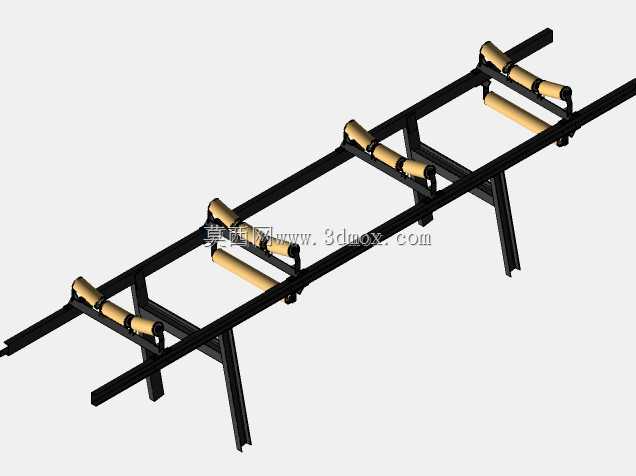

槽型托辊组带式输送机架结构设计

散料输送现场常出现托辊架偏斜导致皮带跑偏、辊子磨损不均的问题，这套托辊组机架的结构设计完全围绕加工适配的核心逻辑展开，每一处尺寸设定都对应着型材下料、焊接装配的实际加工痛点。机架主梁采用标准槽钢裁切，下料时预留的焊接收缩余量严格匹配车间常用的二氧化碳气体保护焊热输入参数，避免焊后主梁旁弯超差，后续无需额外校形就能直接进入装配工序。支腿与主梁的连接节点没有采用满焊设计，而是在支腿顶端开出与槽钢翼缘贴合的弧形切口，仅在切口两侧做段焊固定，既保证连接强度满足重载散料输送的载荷要求，又能减少焊接热变形对主梁直线度的影响，段焊位置特意避开托辊安装座的装配基准面，焊渣飞溅不会损伤后续需要钻孔的安装平面。四组槽型托辊的安装座采用冲压件直接焊接在主梁上，冲压时预留的安装孔同轴度公差控制在0.2mm以内，焊接时靠定制的定位胎具固定安装座位置，不用后续配钻就能保证每组托辊的三个辊子处于同一槽型截面，皮带运行时不会出现局部受力不均的情况。辊子的轴端卡槽与安装座的卡扣结构做了微小的倒角优化，装配时不用铜棒反复敲击就能顺利卡入，后期现场更换磨损辊子的时候，运维人员不用拆卸机架主体，徒手就能完成辊子拆装，大幅缩短停机维护时间。机架两端的延伸段特意做了1:100的斜度处理，对应皮带机导料槽、卸料段的过渡需求，不用额外加装过渡托辊就能避免物料在接料点砸伤皮带表面。支腿底部的安装板提前冲制了长圆孔，现场安装时可以根据地坪预埋件的实际偏差微调机架位置，不用二次扩孔就能完成固定。所有型材的棱边都做了R3的倒角处理，既避免加工搬运时划伤操作人员，也能减少涂装时的棱角流挂问题，提升漆面附着力。整套结构没有多余的装饰性设计，每一处折弯、焊接、开孔的位置都对应着加工环节的效率提升与现场工况的实际需求，哪怕是辊子表面的包胶厚度，也匹配了常见砂石、煤炭散料的摩擦系数要求，不会出现皮带打滑或者辊子过度磨损的情况。
