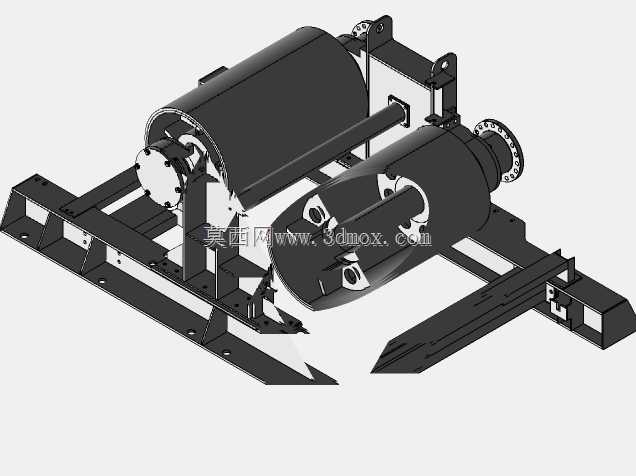

带式输送机双滚筒驱动传动装置

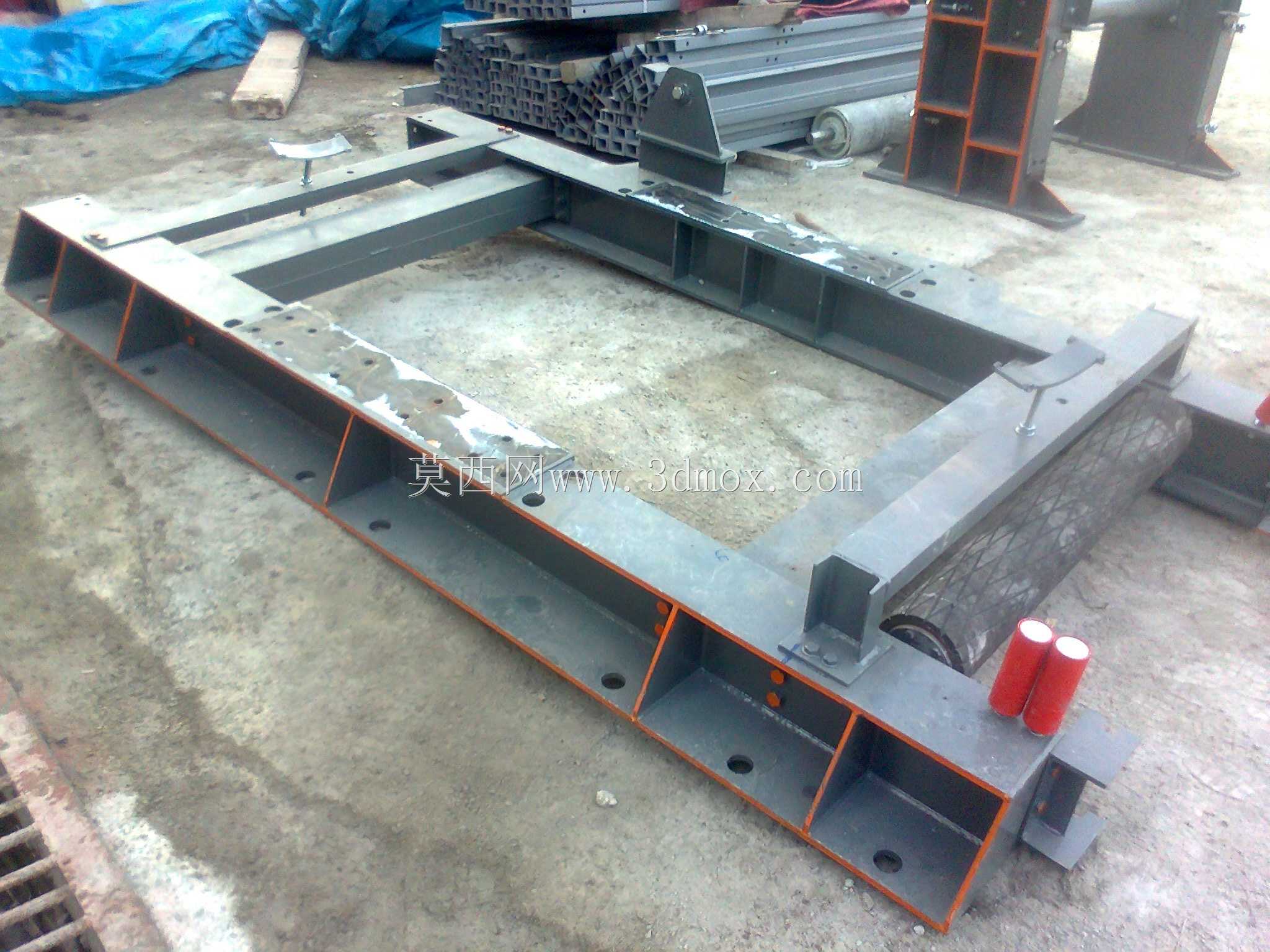

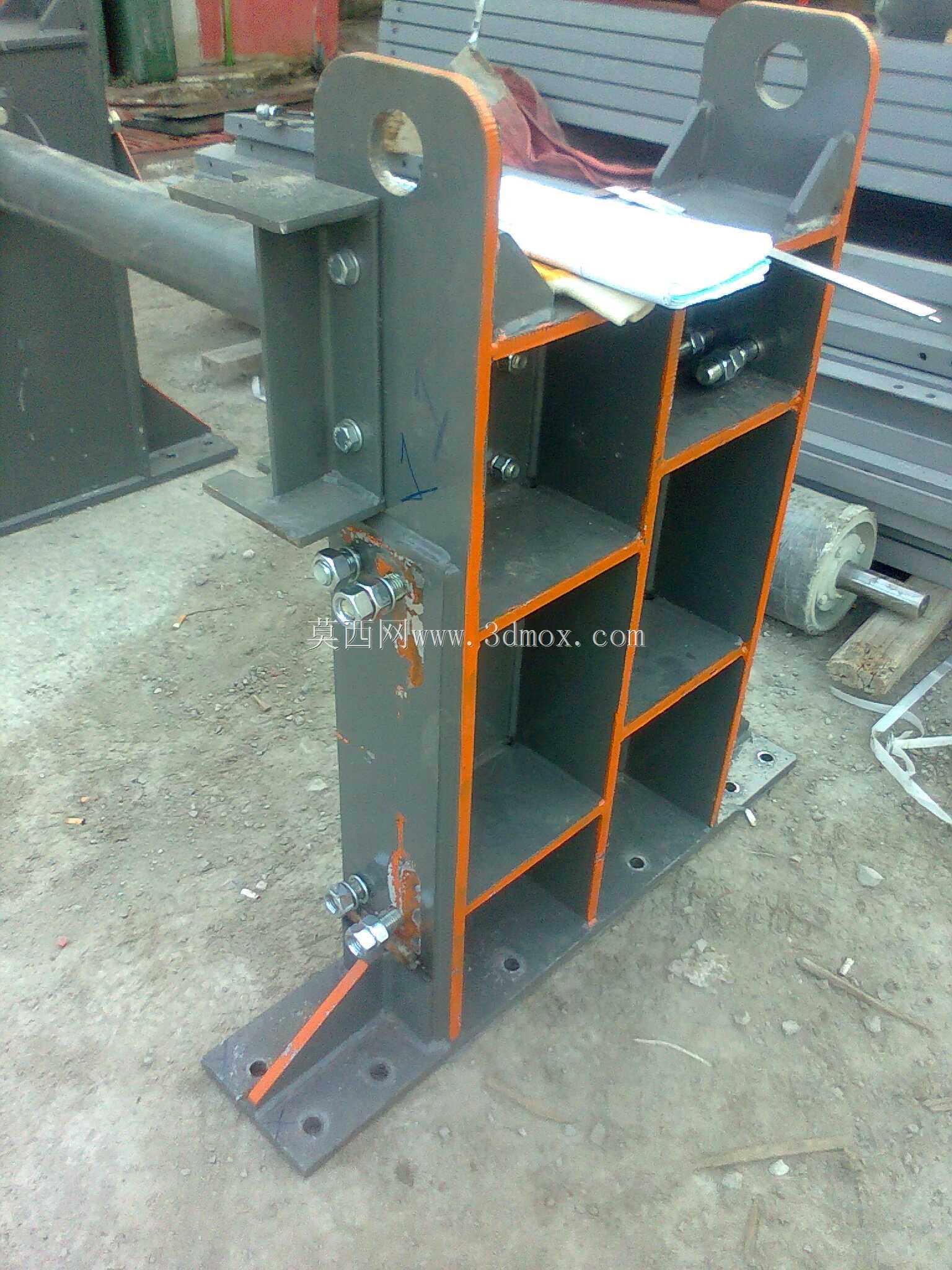

散料输送现场的驱动装置常因机架焊接变形、滚筒同轴度偏差出现皮带跑偏、轴承座异常磨损的问题，这套驱动结构在设计时就把加工适配的细节埋进了每一处连接位。底座的长条形安装腰孔没有采用常规的等宽设计，靠近滚筒轴承座的一端预留了0.2mm的扩口余量，铣削加工时不用反复校准刀具定位，就算焊接后的机架侧板存在轻微的角度偏差，轴承座穿装螺栓时也能顺着腰孔滑入适配位置，不会出现螺栓卡滞、强行锁紧后轴承内圈憋劲的隐患。两个传动滚筒的轴端法兰连接位做了止口嵌套设计，止口的配合公差选了H7/h6的间隙配合，加工时只要保证止口的圆柱度在0.03mm以内，联轴器对接时不用反复打表调整就能保证同轴度，现场装配的效率能提升近四成，也避免了过盈配合装配时锤击损伤轴端密封件的问题。机架的侧支撑板和底部横梁的连接角位没有做满焊处理，而是在每道焊缝的两端预留了15mm的应力释放缺口，焊接完成后做振动时效处理时，焊缝处的残余应力能顺着缺口缓慢释放，不会出现长期受载后横梁变形、滚筒轴线偏移的情况。滚筒表面的包胶安装位车削了三圈环形凹槽，包胶层硫化时橡胶会嵌入凹槽内，就算输送重载物料时滚筒受大扭矩冲击，包胶层也不会和筒身出现相对滑移，省去了后期频繁补胶、更换包胶的维护成本。轴承座的安装面额外铣削了0.1mm深的定位浅槽，和机架上的凸台刚好嵌合，就算运行中受皮带的交变拉力作用，轴承座也不会出现横向窜动，不用额外加装定位挡块，既减少了加工工序，也避免了挡块焊接带来的热变形影响。整个装置的所有外露棱边都做了R3的圆角倒钝处理，不仅是为了避免安装时划伤操作人员，更是为了消除焊接和铣削加工时的棱边应力集中点，长期受振动载荷作用时，棱边位置不会出现疲劳裂纹，整套结构的加工容错空间充足，不需要高精度的五轴设备就能完成全部构件的加工，普通的机加工车间就能落地生产，完全适配中小输送设备厂商的加工能力。
