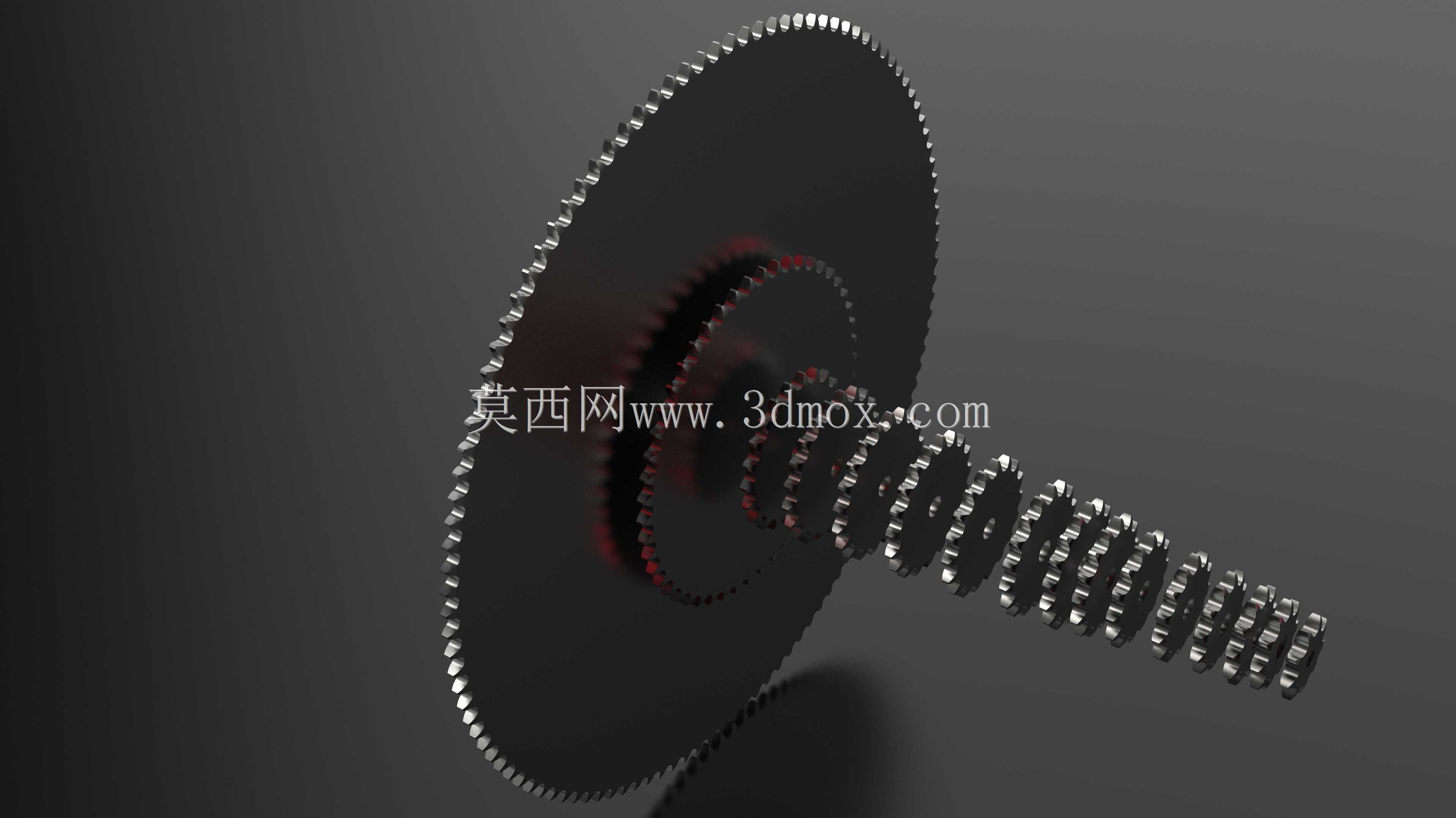

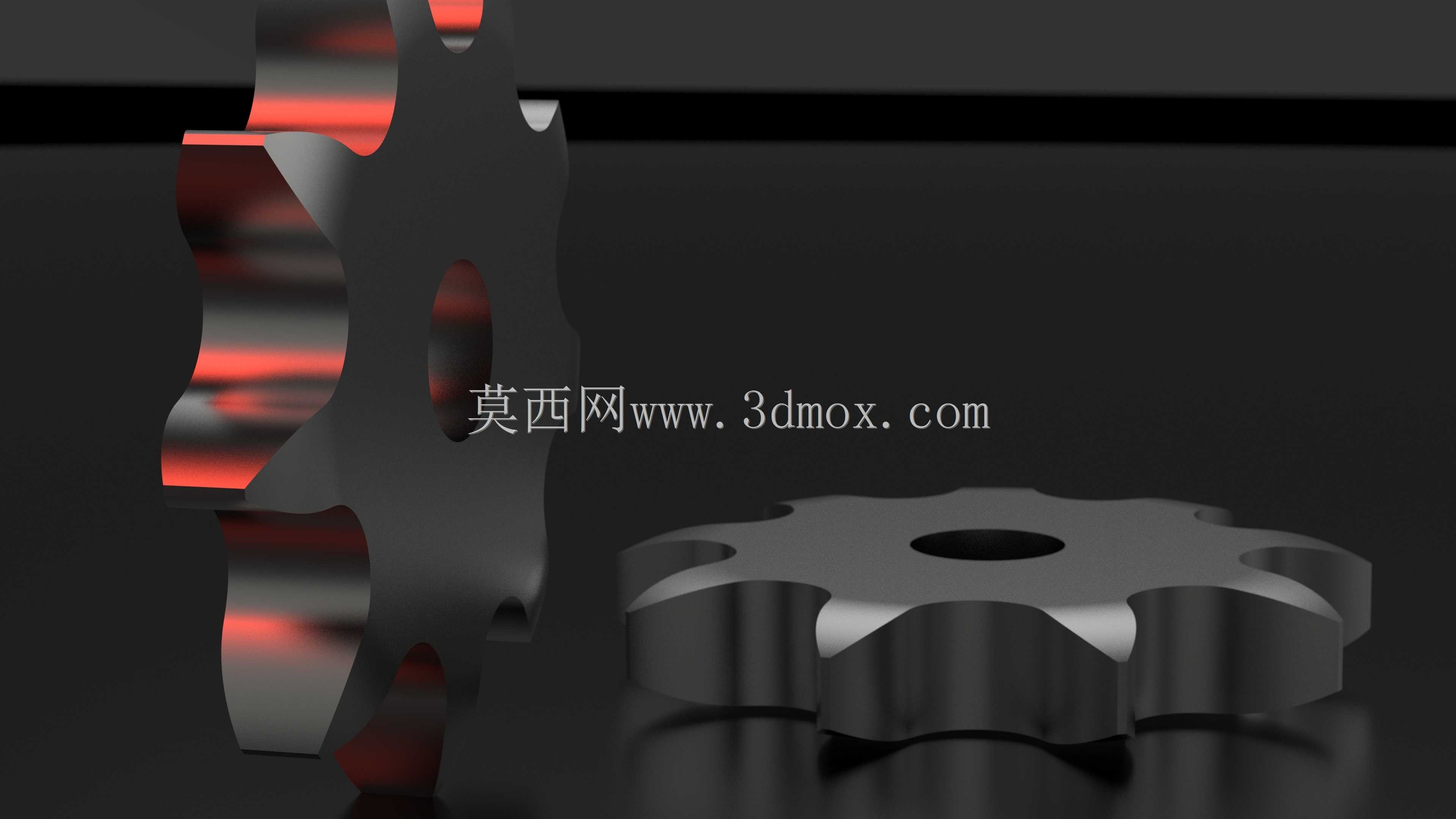

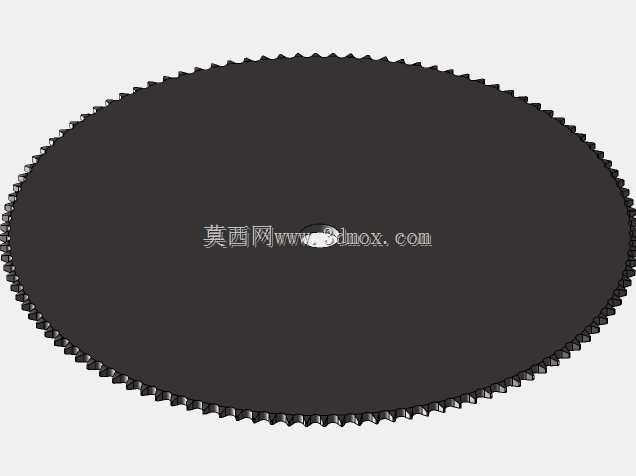

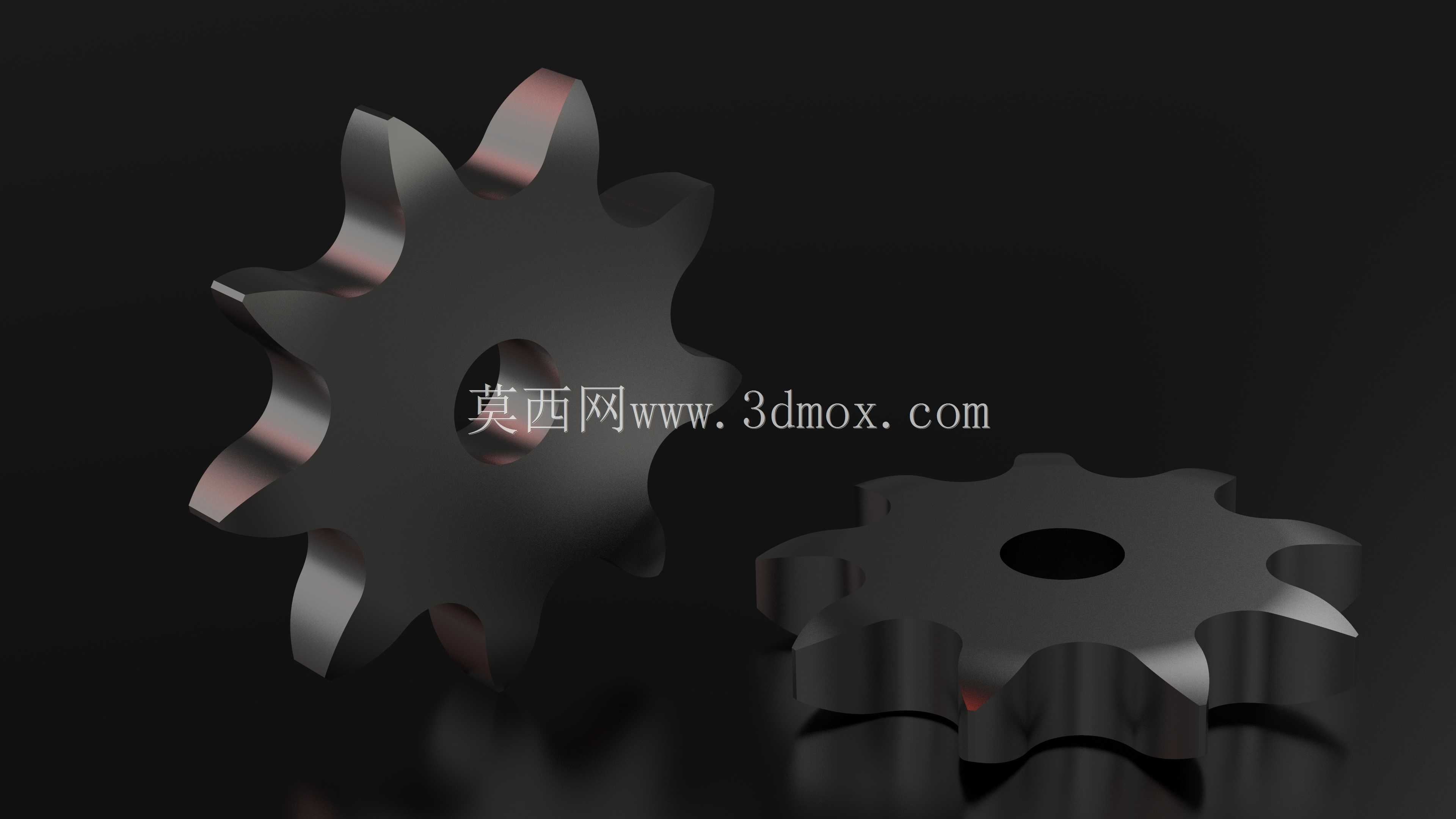

ANSI40系列多齿数滚子链链轮组

常规链轮加工最容易踩的坑，是齿形参数与链节啮合间隙把控失准，要么装链后卡滞跳齿，要么长期运转偏磨掉链，这套ANSI40规格的链轮组，从齿廓修形到轮毂结构都做了针对性的加工适配调整。齿面的渐开线起始位置做了0.12mm的微量修缘，不是照搬理论齿形直接出图，滚齿加工时能避开刀具切入时的让刀误差，链节滚子啮入时不会出现硬接触撞击，车间里之前做同规格链轮常出现的装配后转不动、空载转起来有周期性异响的问题，靠这个修缘量就能解决大半。不同齿数的链轮轮毂厚度没有做统一等厚设计，9齿到19齿的小齿数链轮，轮毂比齿宽多出2mm的轴向余量，小齿数链轮本身啮合包角小，运转时轴向窜动的影响比大齿数链轮更明显，多出来的余量刚好能给端面跳动公差留加工调整空间，不用额外加轴套就能保证装配后链轮与轴的垂直度。齿根位置的圆弧过渡做了0.05mm的圆角优化，不是尖锐的清根结构，滚齿加工时不会在齿根留下应力集中的刀痕，高频淬火后齿根开裂的废品率能降下来，链传动长期受交变载荷的工况下，齿根断裂的风险也能压到最低。链轮端面的定位止口公差带选了H7，和轴配合的内孔做了0.02mm的圆柱度要求，之前有批次链轮因为内孔锥度超差，装到轴上锁紧后出现端面偏摆，链条运转时一直往一侧蹭链轮挡边，没跑几百小时就把链板磨穿，这套模型里把内孔的形位公差要求直接嵌到结构设计里，加工时按图走刀就能避开这类问题。齿顶的倒角做了15度的斜角，不是直角棱边，装配挂链时不用硬撬链节卡进齿槽，顺着倒角就能把滚子滑进啮合位置，现场装配的效率能提不少，也不会因为硬撬把齿顶磕出凹痕影响啮合。链轮的键槽位置做了对称度标注，偏差控制在0.03mm以内，之前遇到过键槽偏斜的链轮，运转时键的一侧受力过大，没多久就把键滚变形，整套传动都卡停，这套结构里键槽的位置和齿形的相对位置做了对应，装配时键的受力均匀，能承受更大的冲击载荷。不同齿数的链轮齿距累积公差做了分档设置，齿数越少公差要求越严，小齿数链轮每转一圈啮合次数更多，齿距误差带来的传动冲击更明显，分档设公差比统一按最高精度做省加工成本，也不会因为精度不够影响传动平稳性。轮毂上的锁紧螺钉孔位置做了沉台设计，螺钉锁紧后端面不会凸出来，不会和旁边的轴承、轴套发生干涉，之前有设计没做沉台，螺钉头突出2mm，装的时候才发现和轴承端盖撞了，临时拆下来铣沉台耽误工期，这个细节刚好避开了这类装配隐患。
