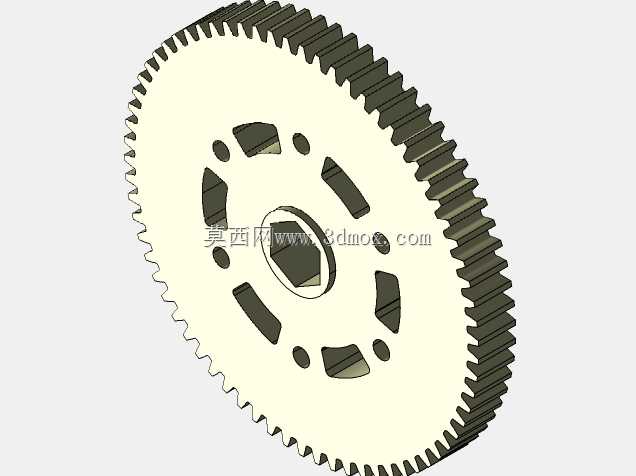

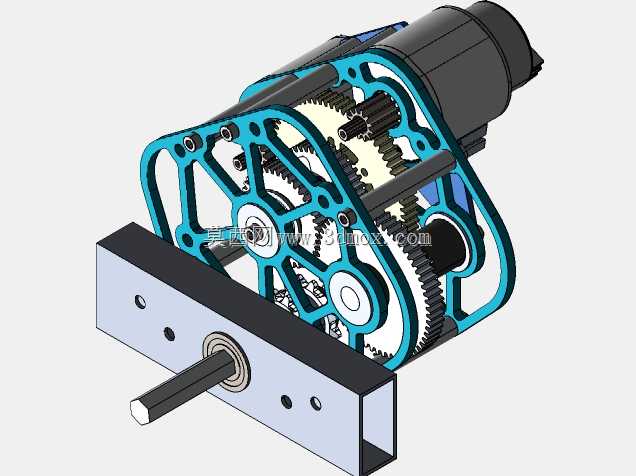

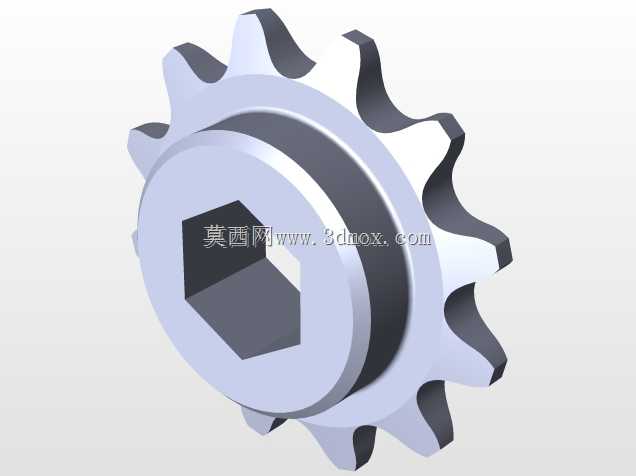

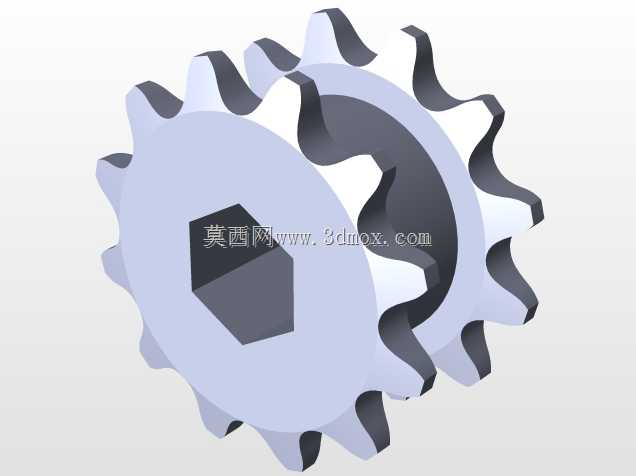

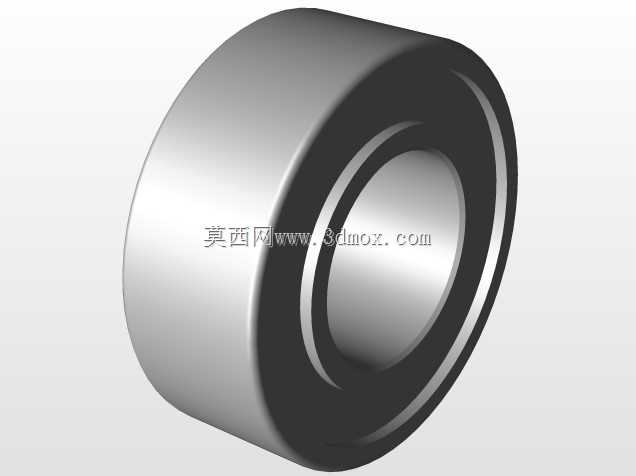

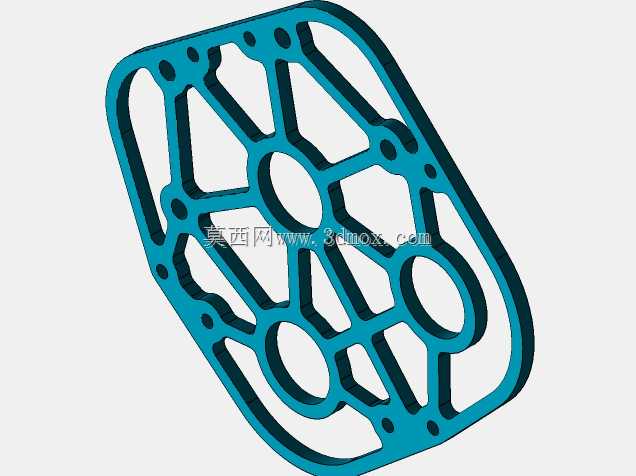

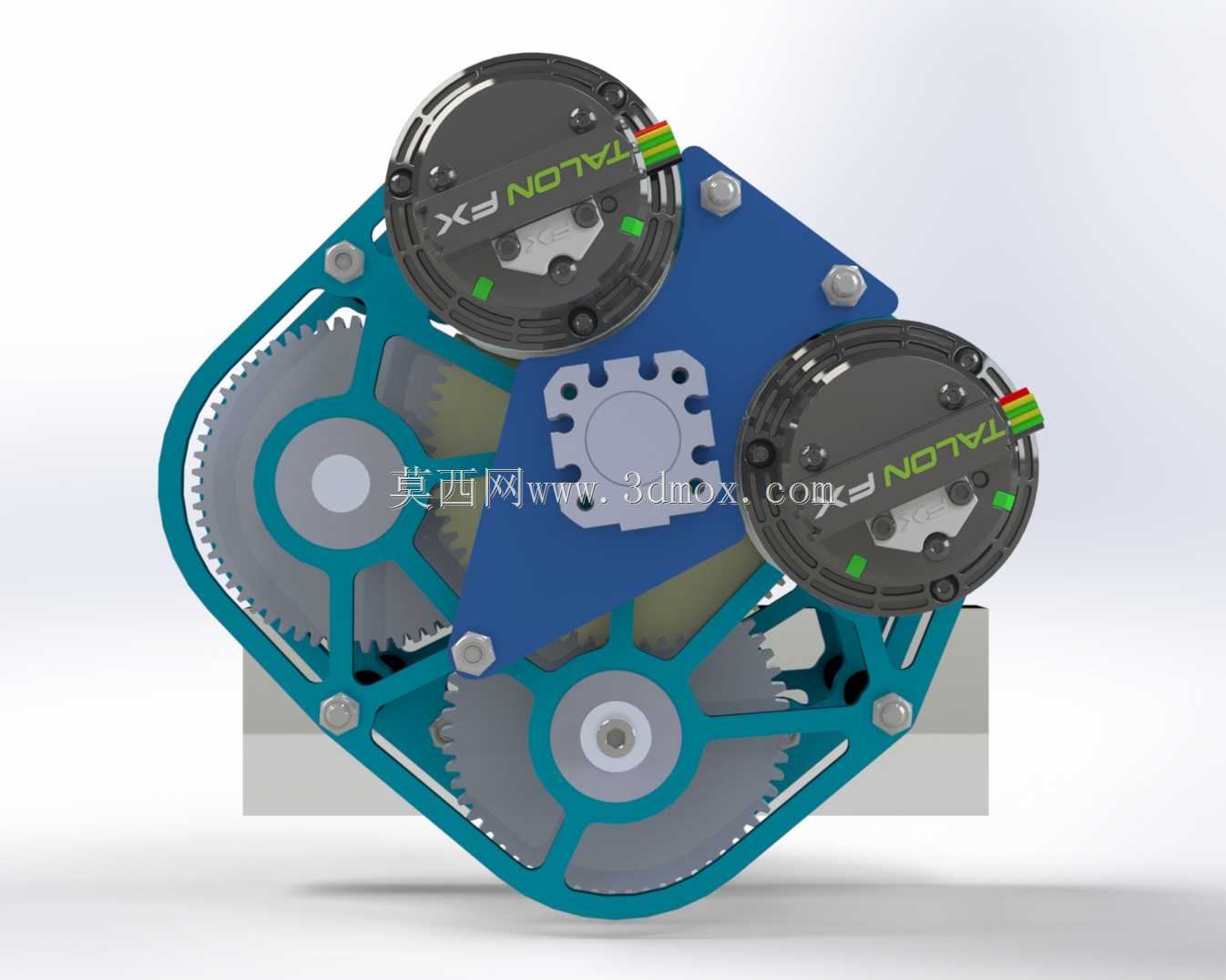

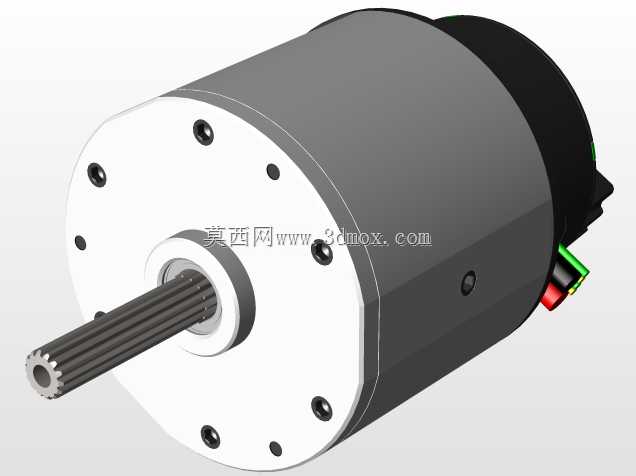

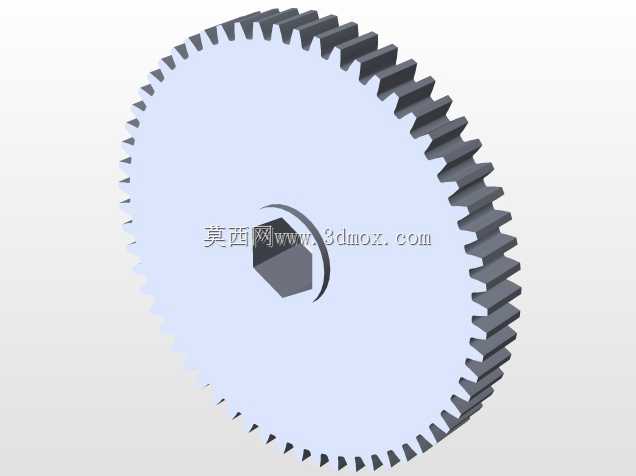

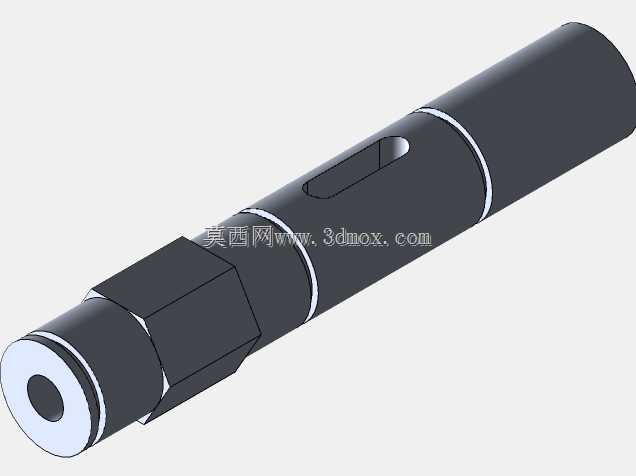

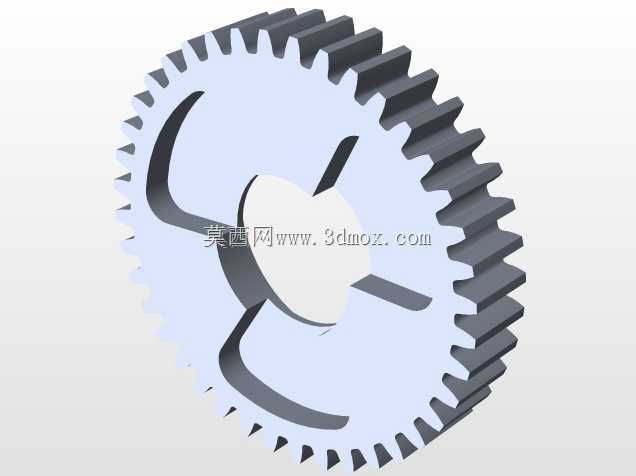

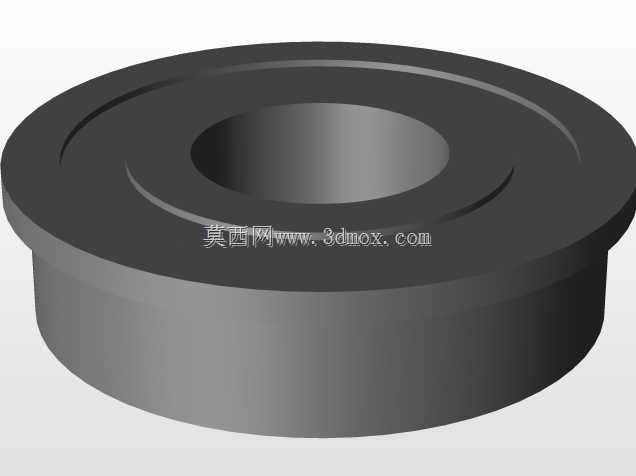

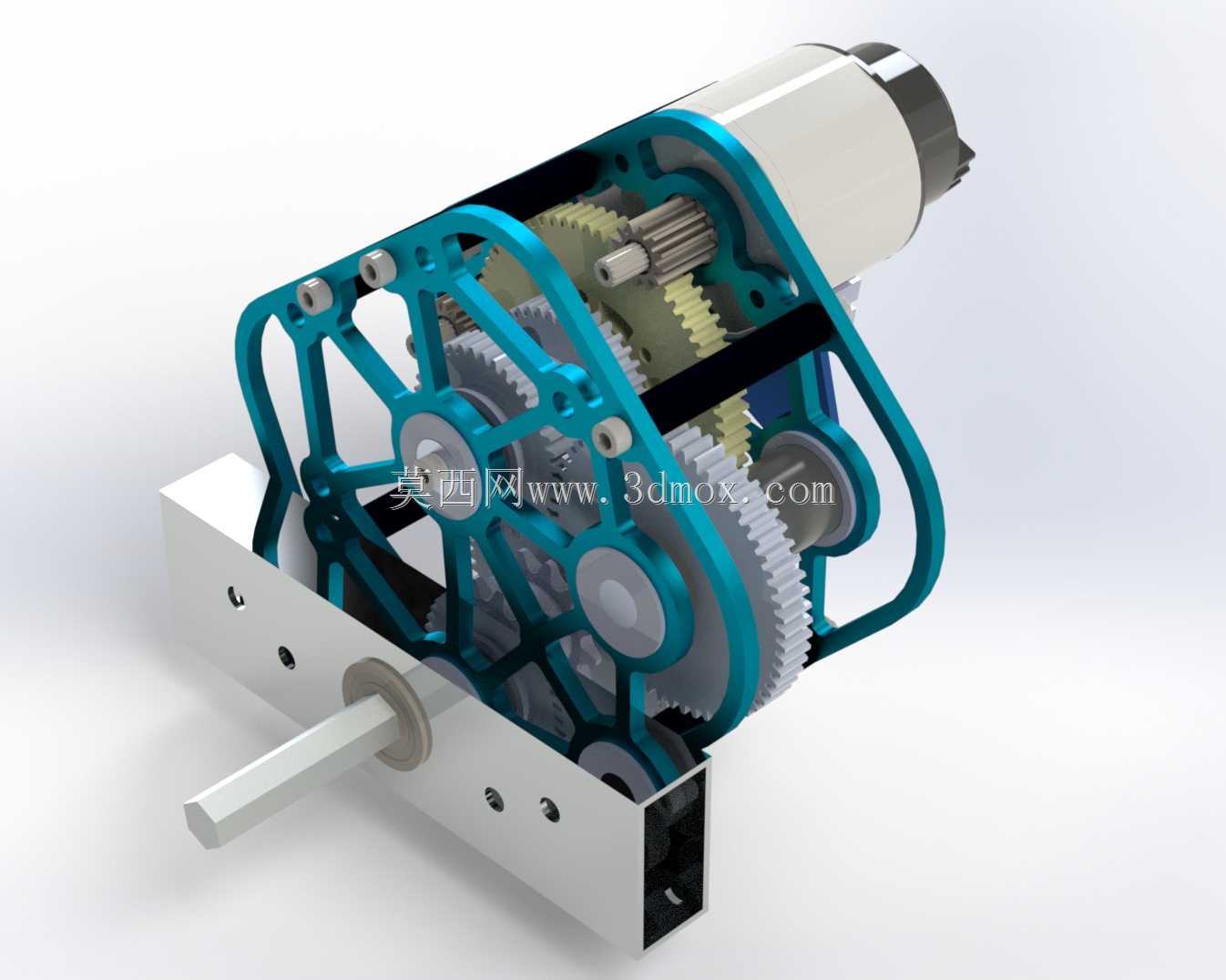

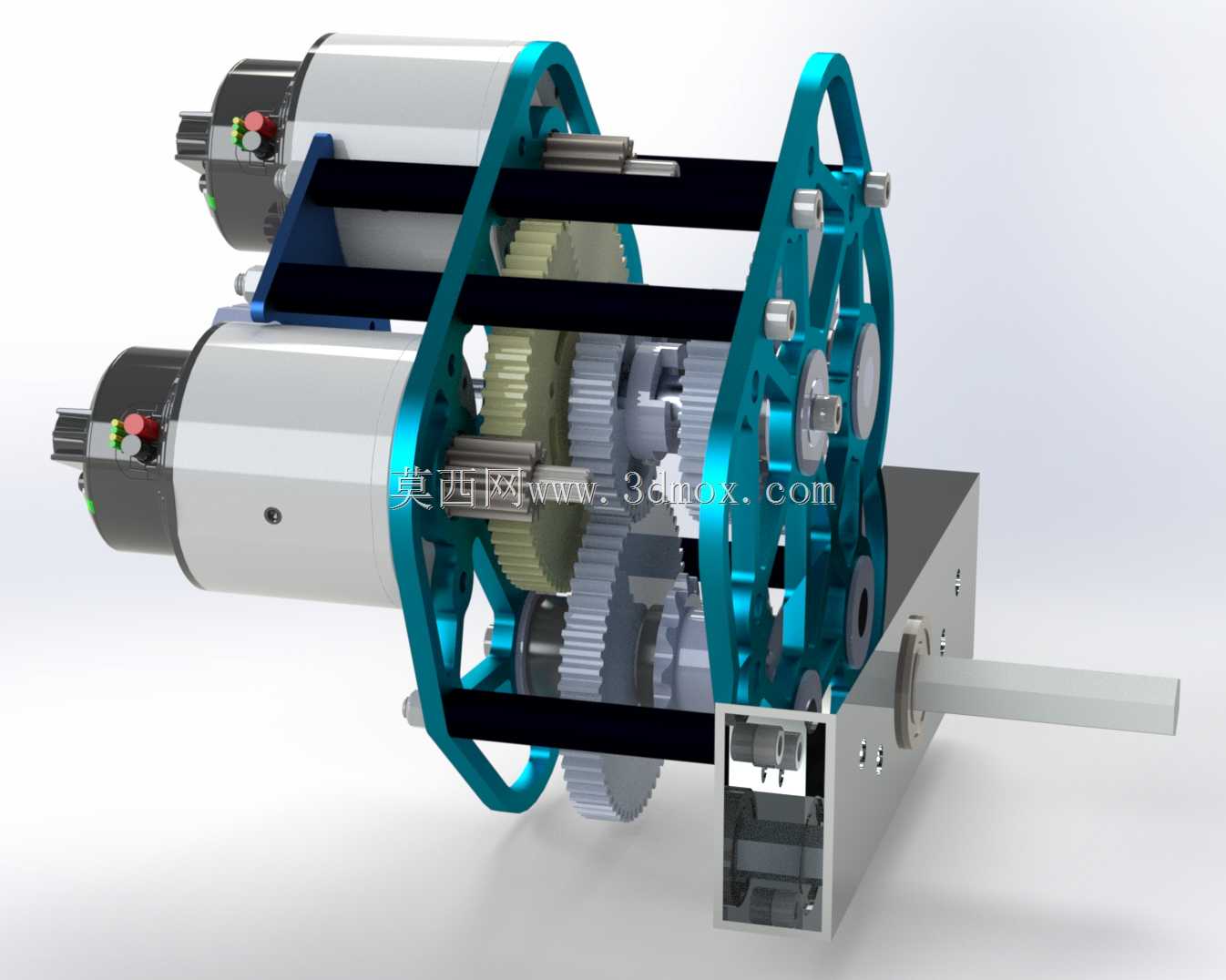

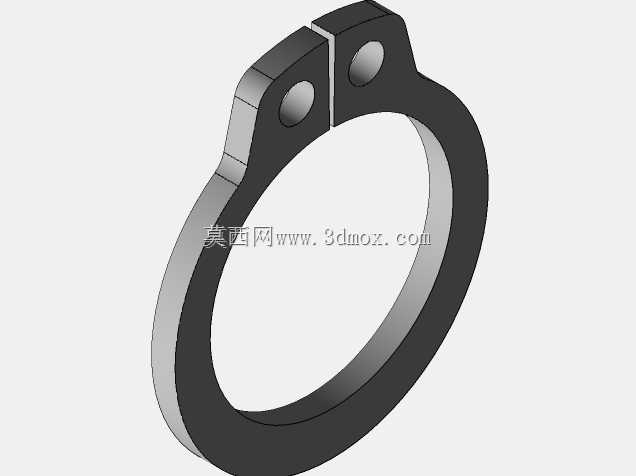

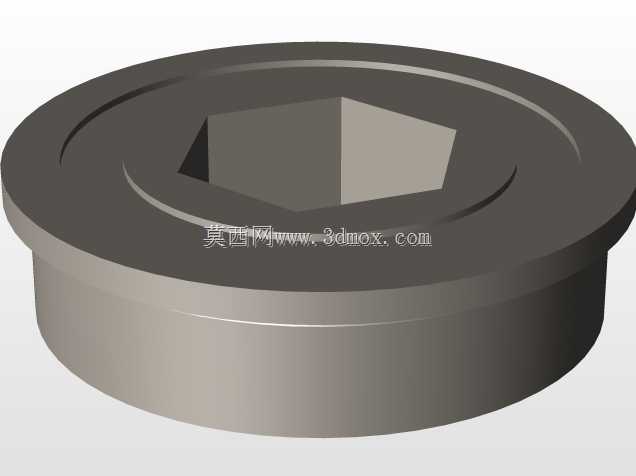

小型动力传动单元在桌面级制造场景里,最容易被忽略的隐患是多输出端的同轴度偏差——不少同类型传动箱在装配后,驱动轴和PTO轴的径向跳动超过0.1mm,带链轮运转时会出现链条跳齿、负载骤增时齿轮打齿的问题,这套传动结构在设计时直接把两侧安装板的轴承座孔做了一体化定位凸台设计,没有采用常见的分体式轴承座拼接结构,从加工源头就规避了拼接带来的位置度误差。蓝色框架的镂空结构不是单纯为了减重,每一处筋条的走向都顺着齿轮啮合的受力方向排布,在3D打印制作时,顺着筋条走向设置打印层纹方向,能让框架的抗扭强度比等重的实心板结构提升近四成,同时预留的安装孔位刚好适配常见的500级电机安装尺寸,不需要额外做转接板就能直接固定电机。齿轮组的排布没有采用常规的平行轴直列布局,而是把减速级和动力分流级做了层叠布置,驱动轴上的双轮毂安装位和PTO轴的链轮安装位分别处于不同的传动层级,电机输出的动力可以单独切换输送到驱动轴或者PTO轴,不会出现两个输出端同时带载导致的电机过载问题。输出轴的固定端做了双轴承支撑结构,靠近箱体外侧的轴承承受径向负载,内侧的轴承抵消轴运转时的轴向窜动,哪怕带#35链轮做长时间满负载运转,轴端的窜动量也能控制在0.02mm以内,不会出现链轮偏磨的情况。箱体底部的安装座做了沉头孔设计,固定螺栓完全沉入座体内部,不会突出底面干涉安装平面,侧面预留的镂空位置刚好能伸手调整齿轮啮合间隙,不需要完全拆开箱体就能做日常的维护调试。所有齿轮的啮合侧隙都控制在0.05mm到0.08mm之间,既不会因为侧隙太小出现运转卡滞,也不会因为侧隙太大导致正反转切换时出现过大的回程误差,不管是用来做小型移动平台的驱动单元,还是带动外置链轮做动力输出,都能保持稳定的传动效率。框架边缘的圆角过渡不是随意添加的装饰特征,每处圆角的半径都匹配3D打印的最小无支撑打印角度,制作时不需要额外添加支撑结构就能直接打印成型,省去了后期打磨支撑痕迹的工序,也避免了支撑去除后带来的结构强度下降问题。
- 上一篇:ANSI40系列多齿数滚子链链轮组
- 下一篇:带展示支架的行星轮系传动结构
- 全部评论(0)
- 模板大小: 143.92 MB
- 售价:5金币
- 下载次数: 137
- 系统要求: STEP / IGES,STEP / IGES,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORK
- 软件分类: 齿轮
