SK40规格机用对刀定位刀架结构

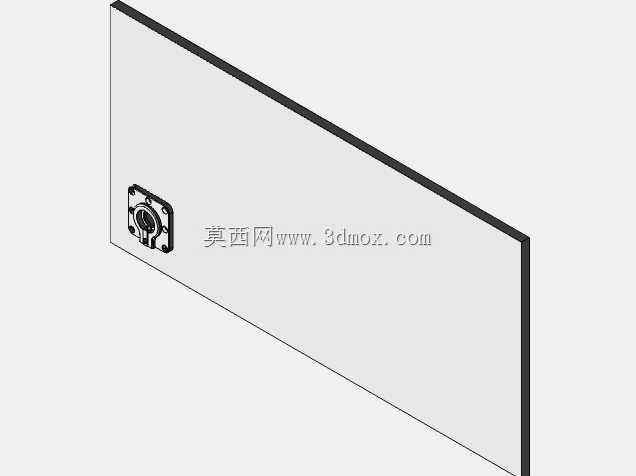

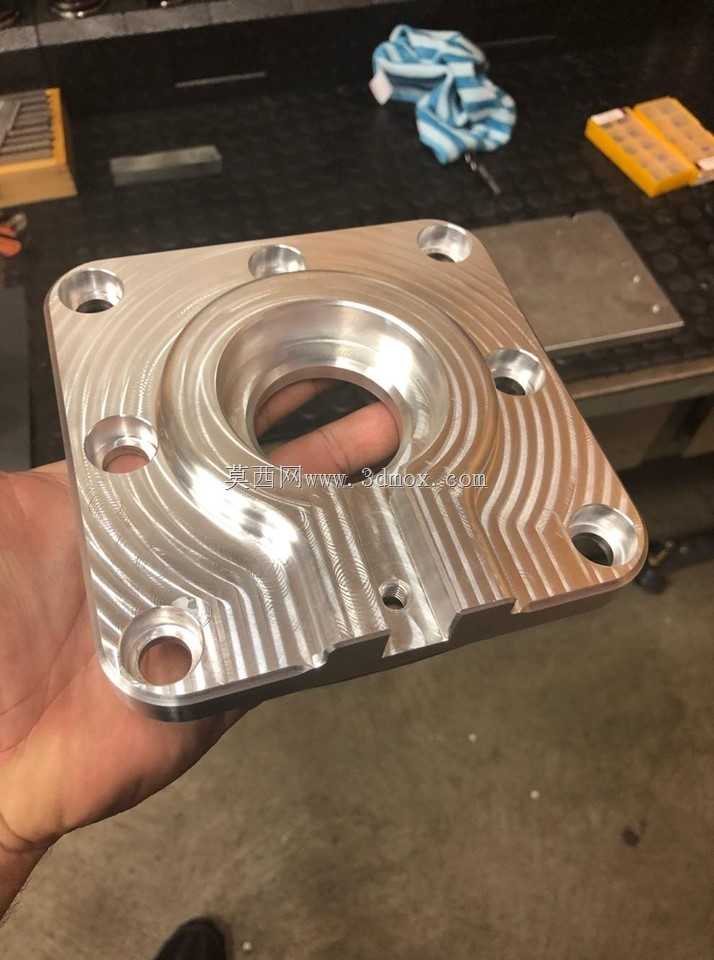

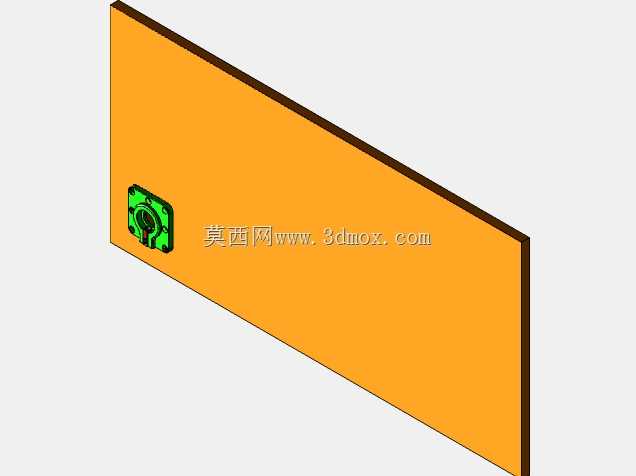

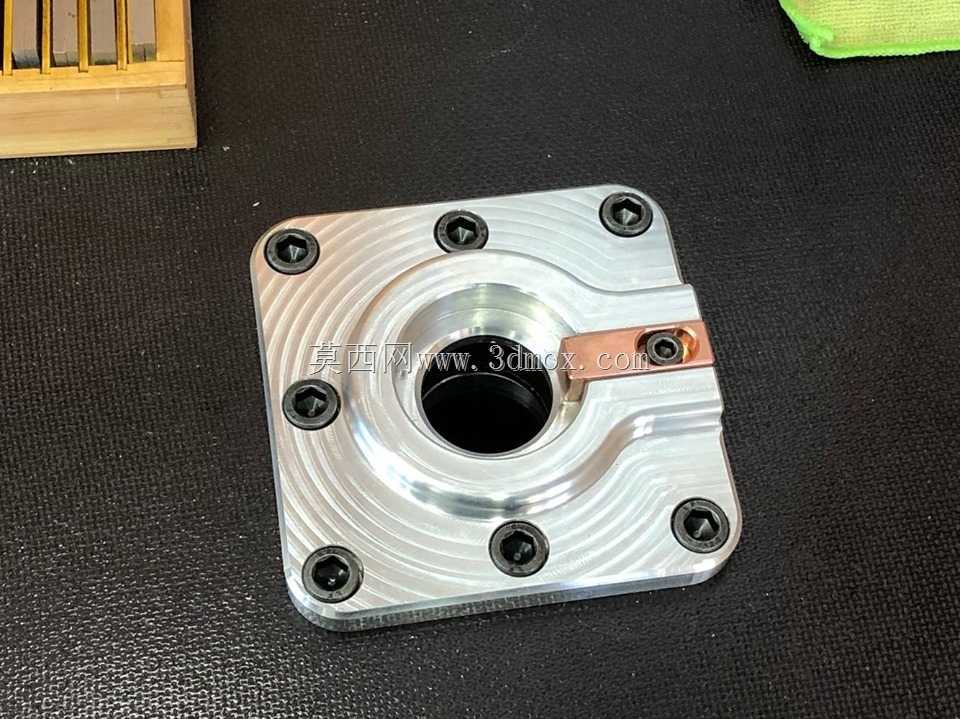

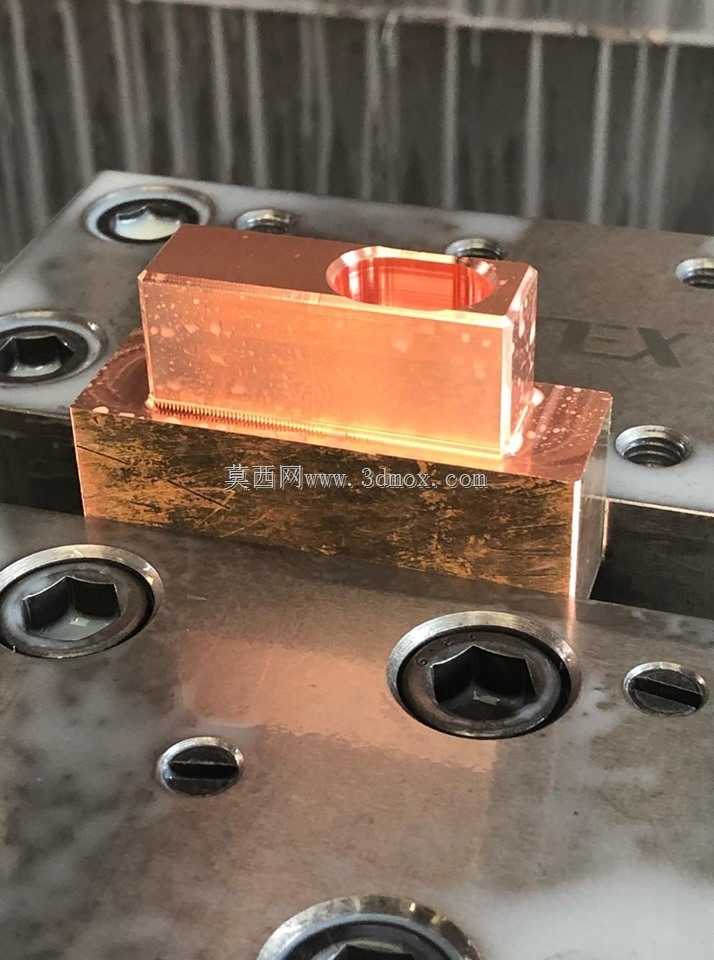

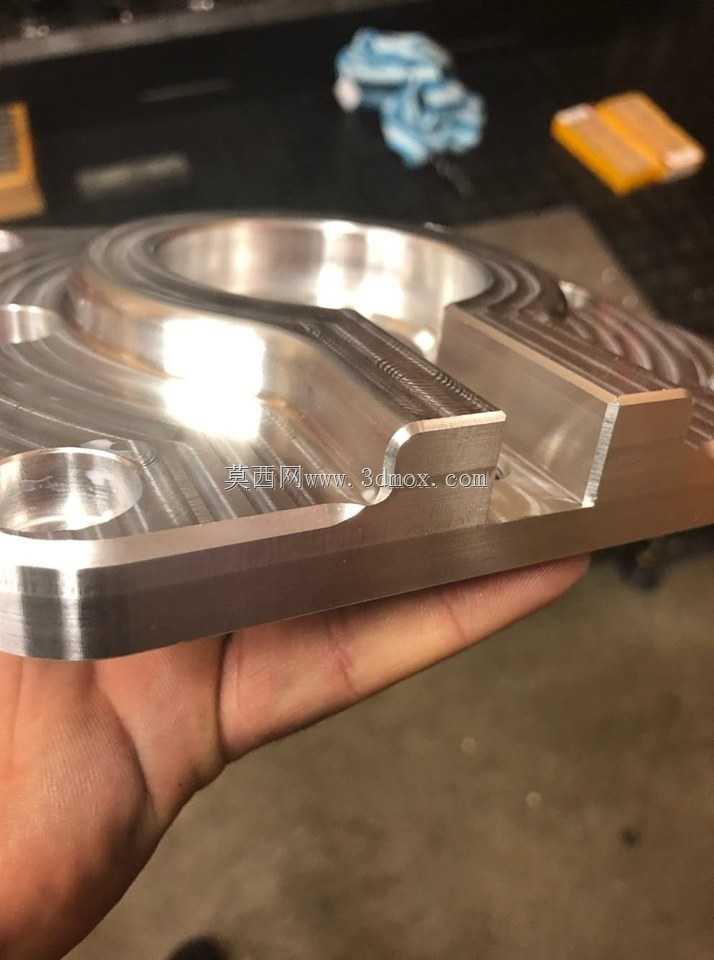

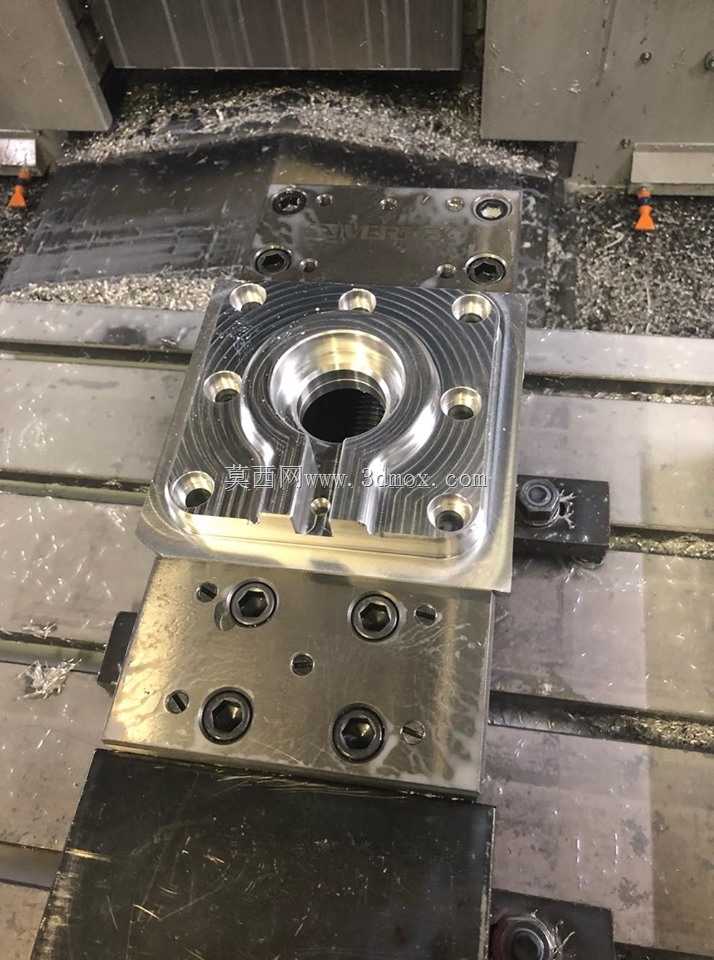

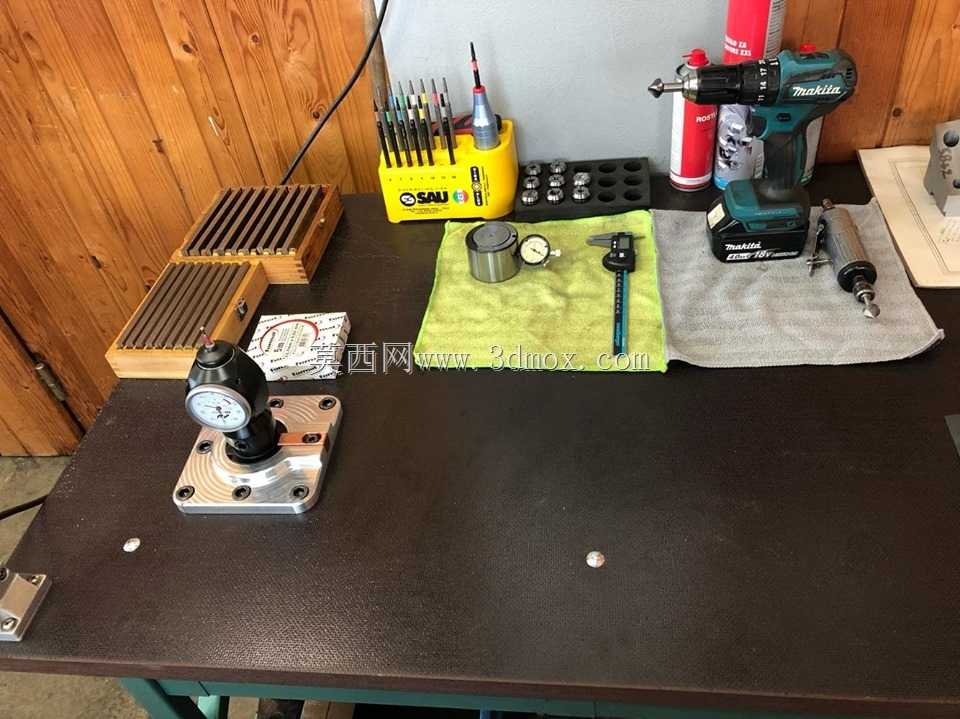

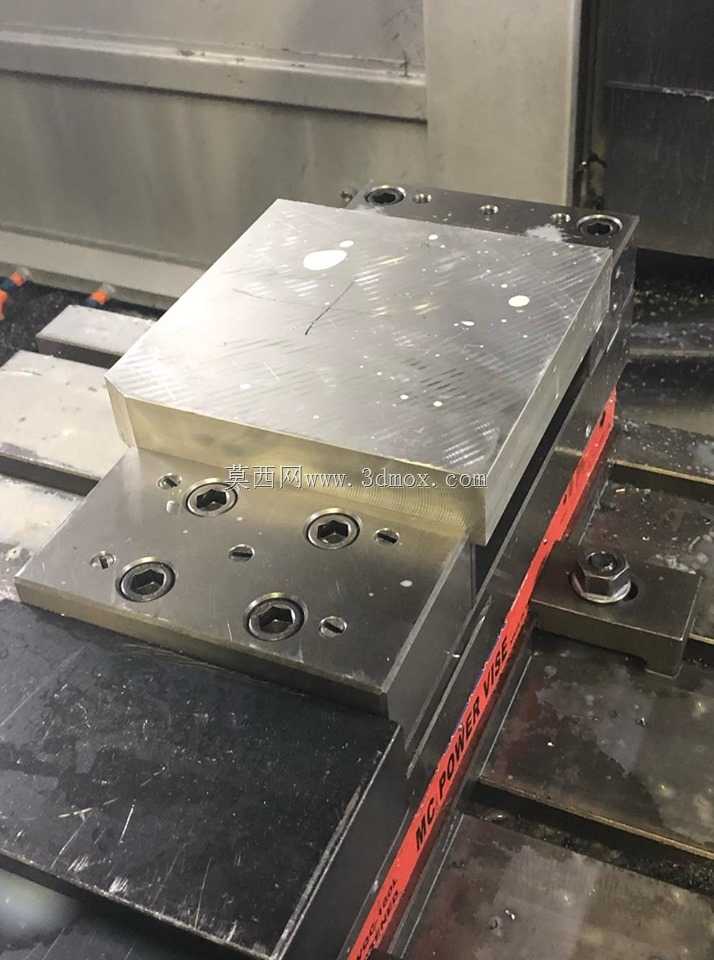

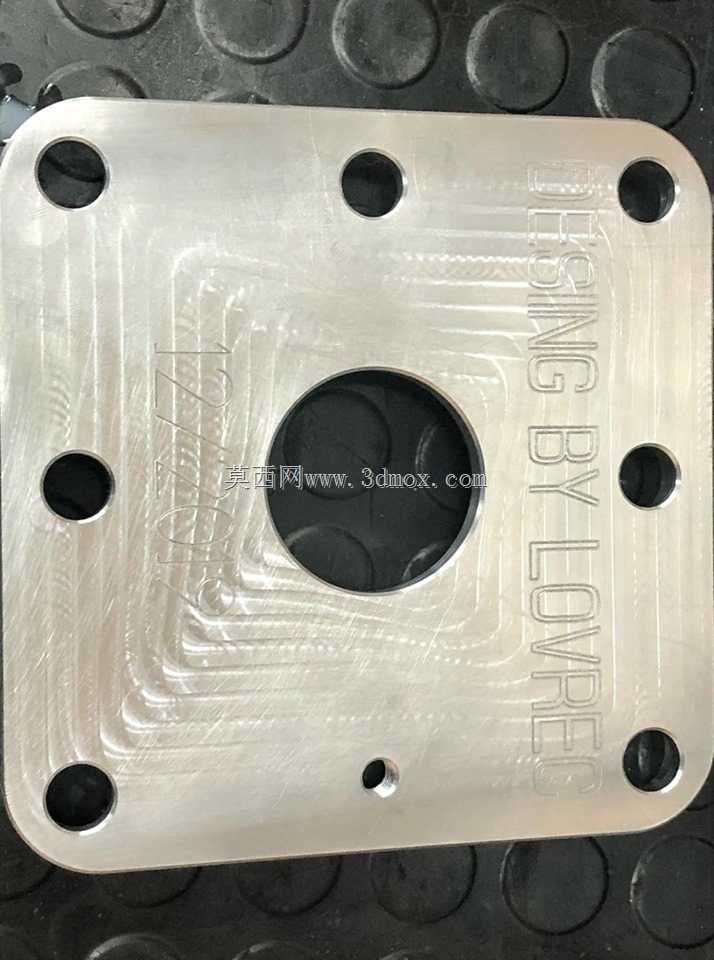

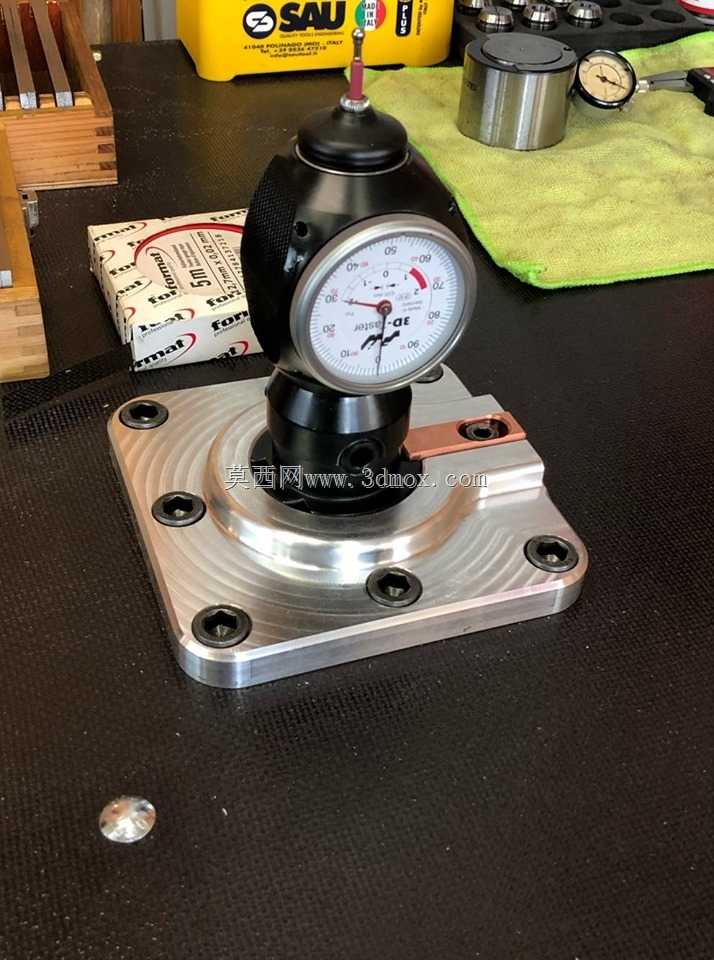

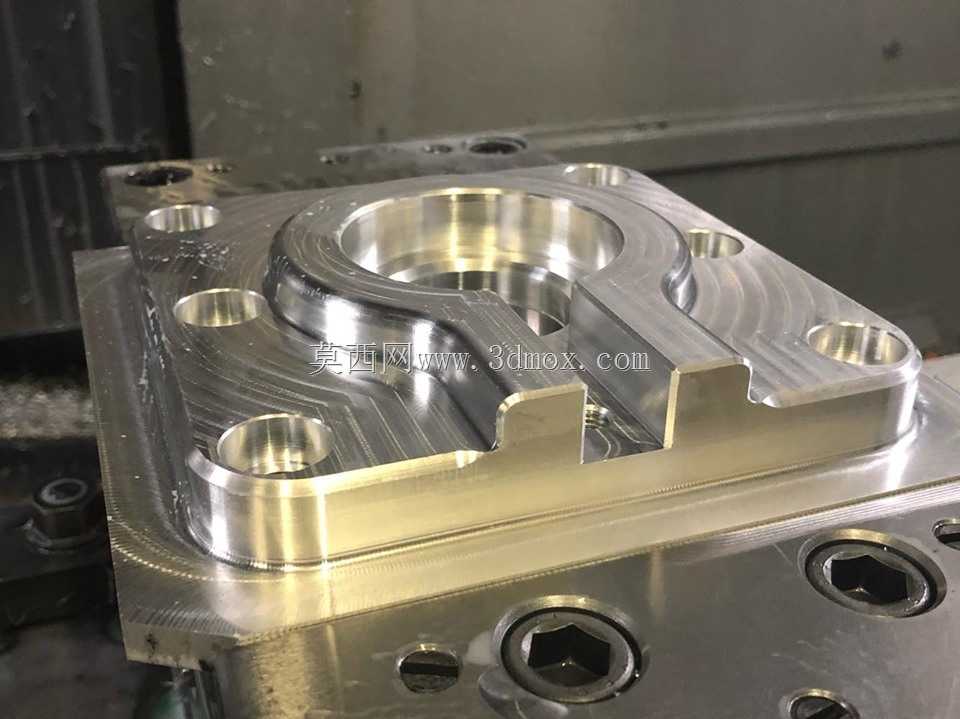

数控加工车间里，Z轴对刀偏差超0.02mm就会直接导致批量工件尺寸超差，传统磁吸式对刀仪随意放置在工作台面的使用方式，很容易因为切屑垫在底座下方、台面局部磨损凹陷出现测量基准偏移，每次换刀对刀前反复擦拭台面找平整位置，单次就要耗掉近一分钟的辅助时间，批量加工时段这类无效耗时积少成多会直接拉低机床稼动率。这款刀架的底座采用方形带安装孔的板式结构，六个沉头固定孔沿底座对角线对称排布，安装时可以直接通过内六角螺丝锁固在机床工作台的T型槽指定位置，锁固后底座基准面与工作台面的平行度可以控制在0.01mm以内，完全规避了临时放置带来的基准偏移隐患。底座上表面做了环形下沉的定位凸台，和对刀仪表的下部安装座采用小间隙H7/g6公差配合，装配时不需要额外打表找正，把仪表座顺着凸台放到底再锁紧侧面的紧定螺钉就能完成组装，日常维护拆卸校准后重装也不会出现定位偏差。接触表头采用带圆弧过渡的硬质合金测头，频繁和刀柄端面接触也不会出现测头磨损失准的问题，测头下方的弹性缓冲结构做了阻尼优化，刀柄下压接触时不会出现表针过冲跳数的情况，哪怕是新手操作快速移刀接触，也能读出稳定的测量数值。底座侧边特意留出了铜质挡屑片的安装位，加工时飞溅的切屑会顺着挡屑片滑落到工作台排屑槽，不会卡进底座和仪表座的配合缝隙里，日常清理只需要用风枪对着底座表面吹几秒就能把残留切屑清干净，不需要拆开结构做深度清洁。表盘外圈包裹了一圈防滑橡胶套，手上沾了切削液拧动表圈做零位校准的时候也不会打滑，表蒙采用防刮的钢化玻璃，车间里偶尔有工具磕碰也不会轻易碎裂留下划痕影响读数。固定孔的沉头深度做了精准控制，螺丝锁入后螺丝头部完全低于底座上表面，不会突出刮到刀柄或者工件的边缘，底座边缘全部做了R2的圆角钝化处理，操作人员来回走动拿取刀具的时候也不会被锋利的金属边缘刮破工作服。
