手动便携弯管加工工装结构设计

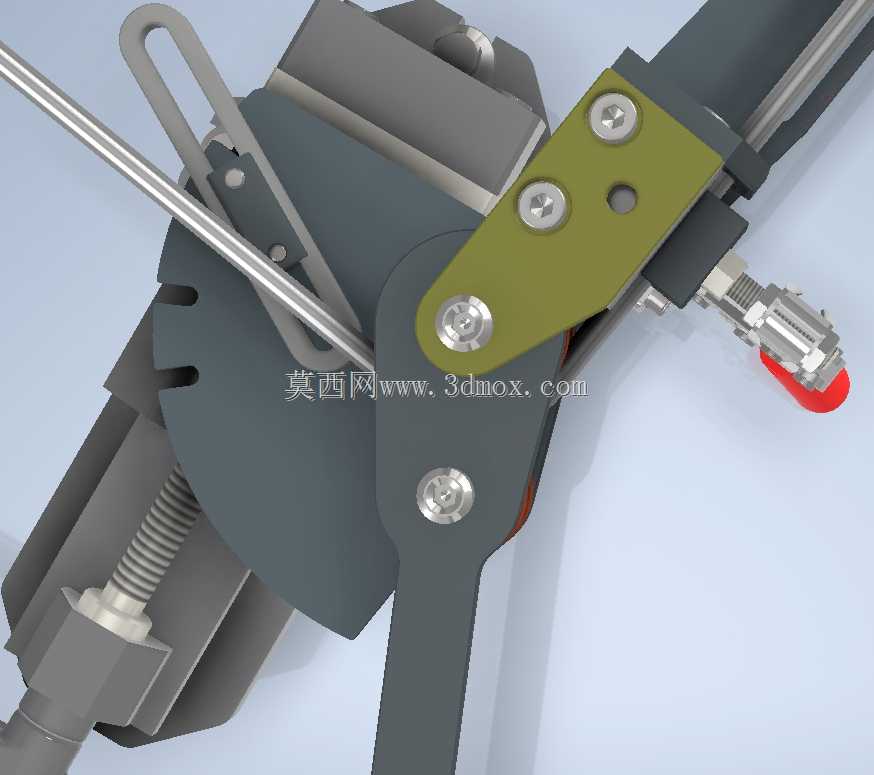

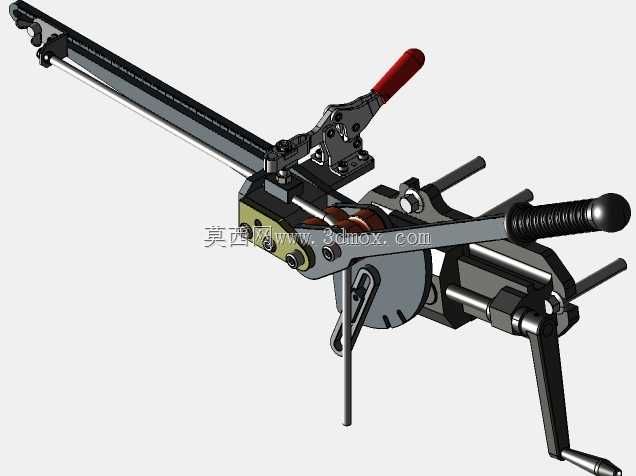

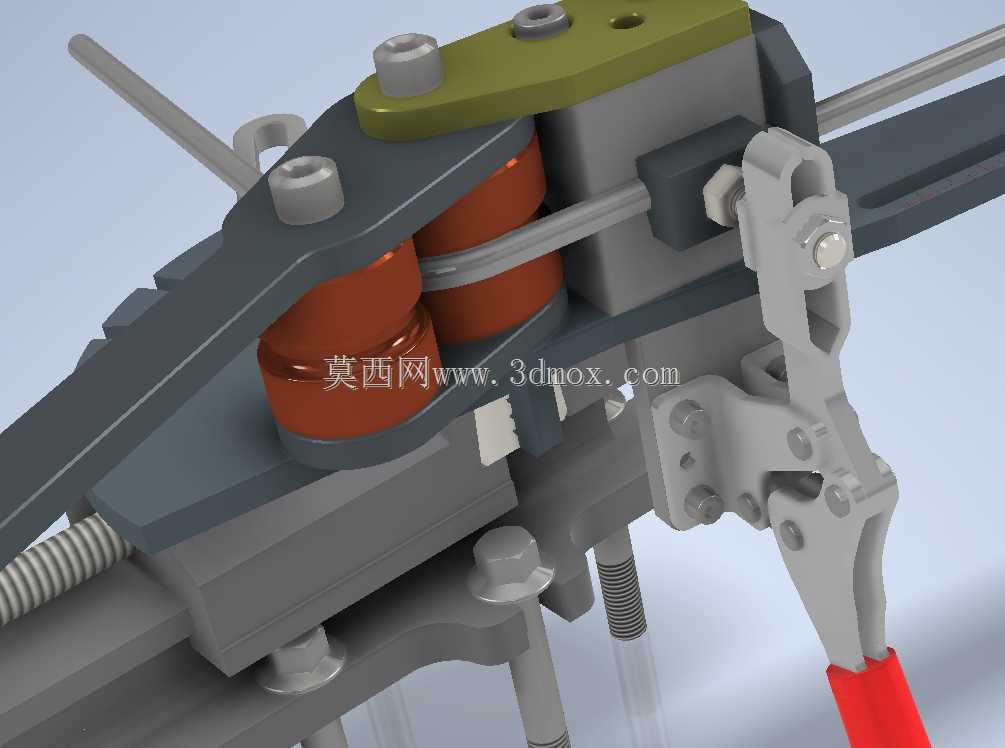

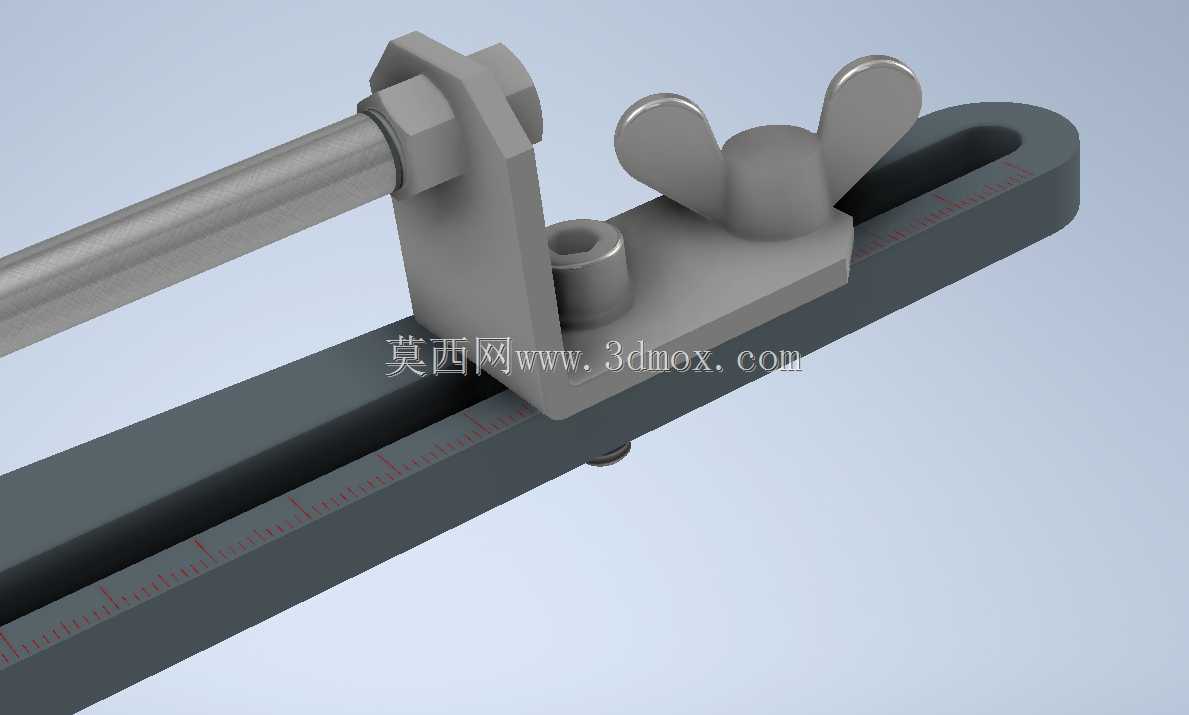

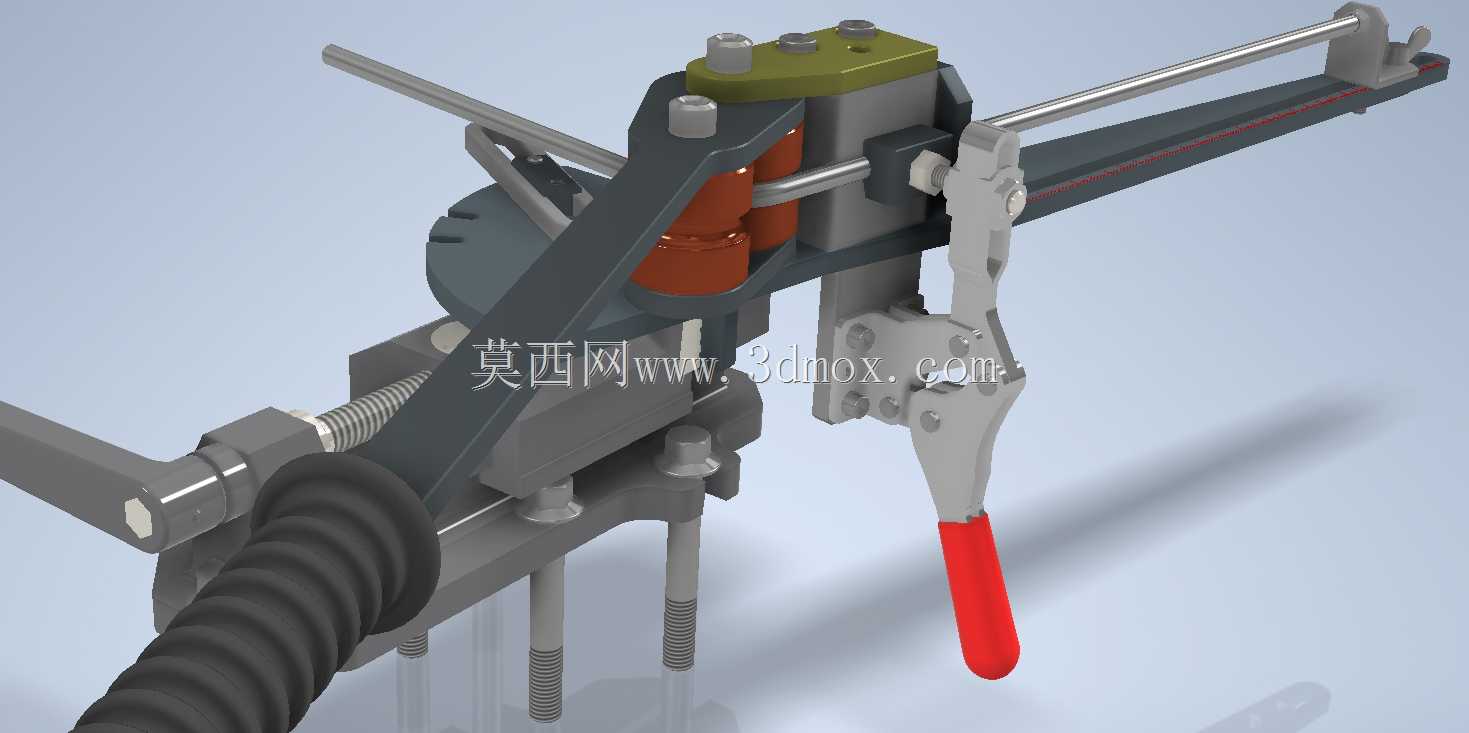

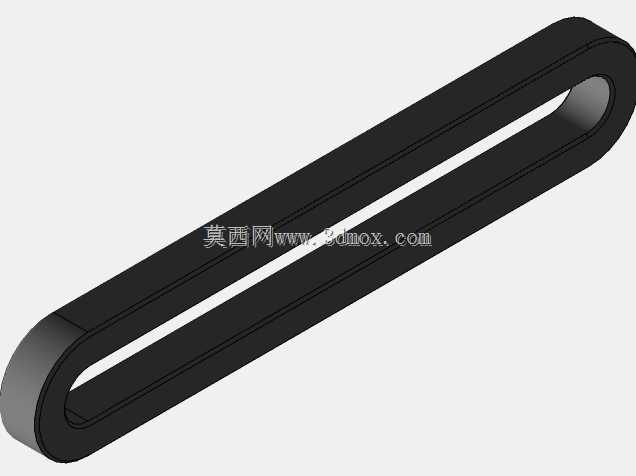

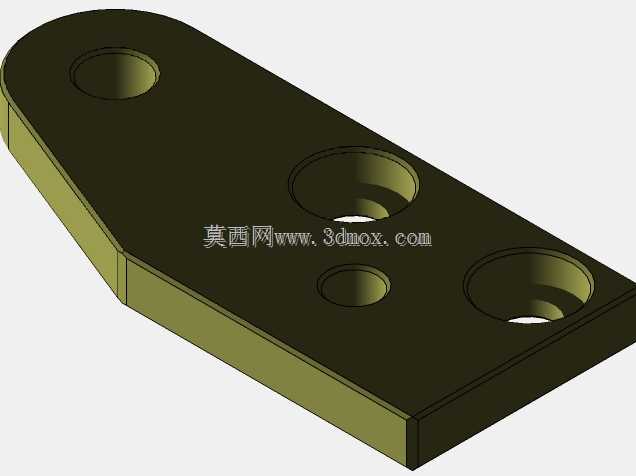

现场小管径管材手动折弯作业里，最容易出现的问题是夹持端打滑蹭伤管面、折弯半径不均导致管壁起皱，还有快夹机构长期受力后锁止间隙变大引发的折弯角度偏差。这套手动弯管工装的结构设计，完全围绕加工适配的核心需求做了细节打磨，没有多余的装饰性结构，每一处凸起、铰接点的位置都对应实际加工里的痛点。夹持端的快夹手柄做了红套防滑包覆，铰接轴的位置特意偏移了锁止死点1.2度，不会因为折弯时的反向力矩出现松脱，夹块的内弧面做了细密的滚花纹理但没有尖锐棱边，夹紧时既能咬住金属管外壁不打滑，又不会在镀锌管或者薄壁铜管表面留下压痕，之前现场用老式弯管器夹伤管件表面导致报废的问题，在这个结构里能得到直接解决。折弯成型轮的弧度槽做了三段式过渡，入口处做了0.3毫米的倒角，管材推入时不会刮伤管口镀层，槽深刚好匹配对应管径的一半，折弯时管壁受力均匀，不会出现内侧堆皱、外侧拉裂的情况，哪怕是0.8毫米壁厚的薄壁铝管，弯到90度也能保持圆度误差在0.2毫米以内。长导向杆的表面做了硬氧处理，滑动衬套采用自润滑铜套，长期使用也不会因为铁屑嵌入出现卡滞，杆身的刻度槽直接蚀刻在金属表面，不会因为反复摩擦磨掉标识，调整管材伸出长度时不用额外拿卷尺测量，能直接靠刻度定位折弯位置，减少现场辅助测量的时间。底部的固定支脚做了外螺纹结构，可以直接夹在台虎钳上，也能通过螺栓固定在工作台面，支脚的长度特意留足了操作空间，折弯时手柄转动不会磕碰到台面。传动丝杠的螺距选了1.5毫米的细牙，进给时的力度反馈更清晰，不会因为进给太快导致管材局部变形，丝杠端部的手轮套了橡胶波纹套，能阻挡加工时的金属碎屑粘在丝杠螺纹里，日常清理只需要擦去表面浮尘即可，不用频繁拆解维护。所有铰接位置的销钉都做了卡簧限位，长期反复受力也不会出现销钉脱出的情况，受力最大的折弯臂采用了双层钢板叠焊的结构，重量比整块铣削的零件轻了近四成，强度却能满足最大16毫米管径钢管的折弯需求，现场工人长时间操作也不会因为工装太重增加额外负担。
