四英寸数控加工用真空吸附压紧载板

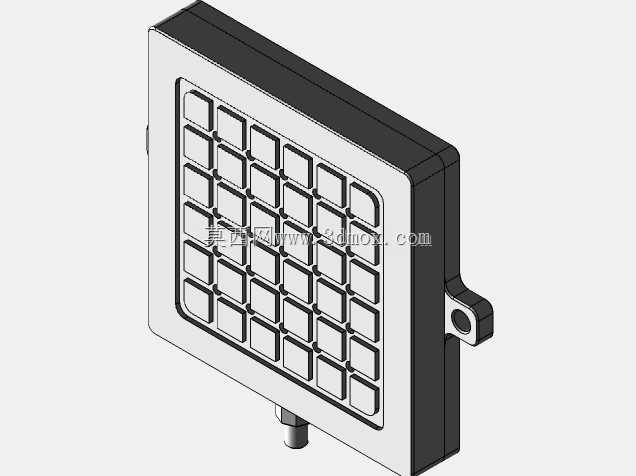

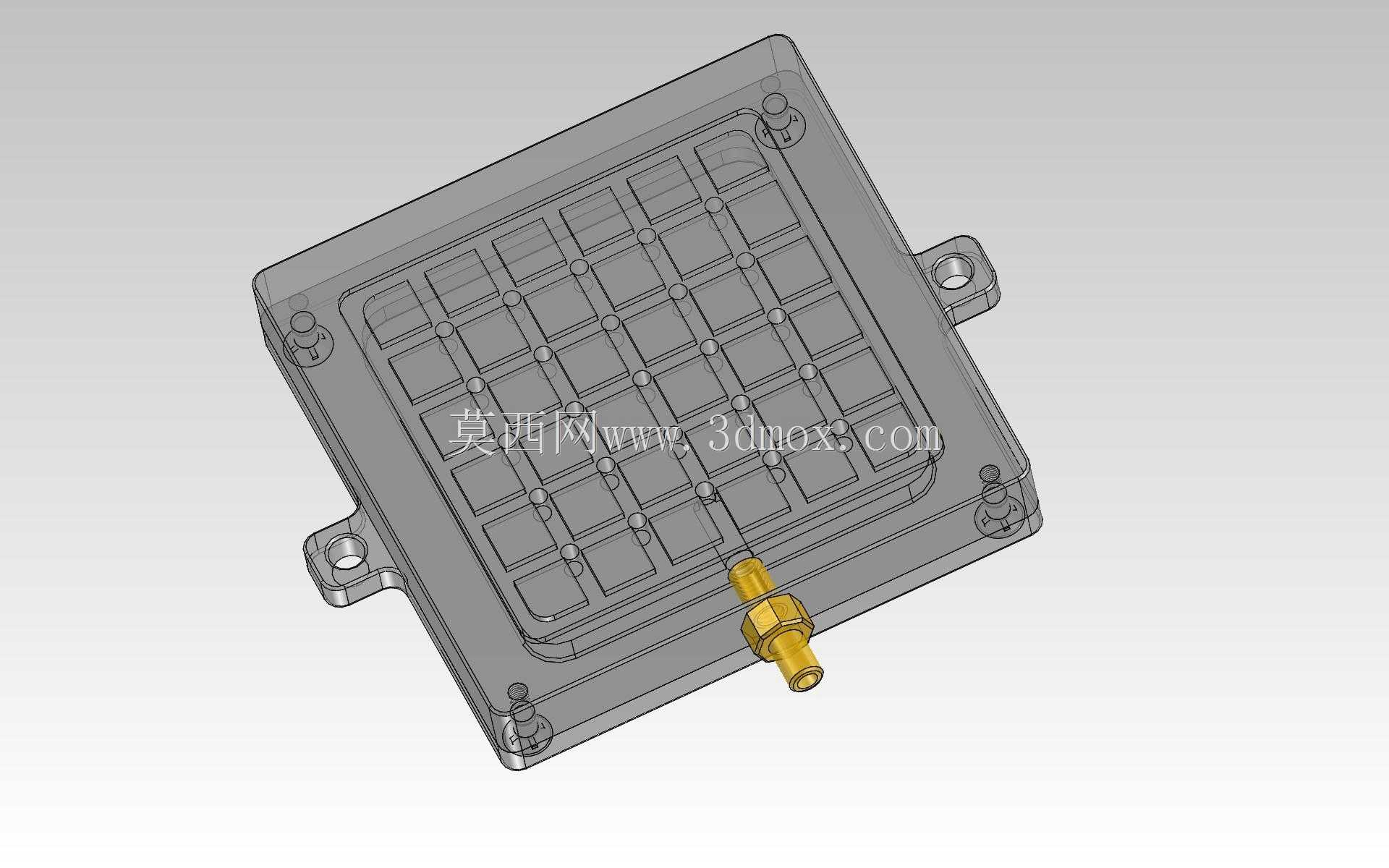

小尺寸薄壁零件数控铣削加工时，最常出现的装夹变形、侧边夹持位干涉、薄件翘曲震刀问题，普通平口钳和侧压夹具很难兼顾装夹稳定性与加工可达性，这款真空压紧载板正是针对这类加工痛点做的结构适配。载板主体采用4平方英寸的方形工作面，表面排布的矩阵式吸附槽没有采用常规等宽深槽设计，槽宽控制在1.2mm、槽深0.8mm，相邻槽之间的支撑筋宽度统一为3mm，既保证每个吸附格都能形成独立密封腔，不会因为单个小零件覆盖不全导致整体真空泄漏，也避免槽宽过大让薄型零件在吸附时出现凹陷变形，影响加工平面度。侧边伸出的两个带孔安装耳，孔位做了0.2mm的公差带优化，安装时能快速对齐机床工作台的T型槽定位点，不需要反复打表找正，装夹效率比侧压夹具提升六成以上。侧面的气嘴接口采用黄铜材质的快插结构，接口根部做了R1.5的圆角过渡，没有尖锐应力集中点，频繁插拔气管也不会出现接口开裂漏气的问题，气嘴的安装孔与载板内部的导气槽做了同轴度校准，导气槽从接口处向工作面矩阵槽做放射状排布，气阻比直槽结构降低40%，真空度建立时间缩短到0.8秒以内，吸附响应更快。载板的密封边框做了0.3mm的凸起设计，配合0.5mm厚的丁腈橡胶密封垫，即使工作面存在0.02mm以内的平面度误差，也能保证整体密封腔的真空度稳定在-0.08MPa以上，加工时不会因为切削液冲刷、刀具切削振动出现漏气松脱的问题。矩阵格内的微小凸点高度控制在0.1mm，既能托住零件避免零件完全陷入吸附槽，也能在加工完成后快速取下零件，不会因为真空吸附过紧导致零件粘在载板上难以取件。两个安装耳的位置没有采用对称居中设计，而是偏向载板的两个对角，安装后不会干涉刀具走刀路径，即使加工零件的侧边轮廓也不会出现夹具撞刀的问题，载板的整体厚度控制在18mm，刚性足够承受铣削时的轴向切削力，不会因为夹紧力和切削力的叠加出现载板变形，保证批量加工时的尺寸一致性。
