移动式盖垛上料输送一体机结构设计

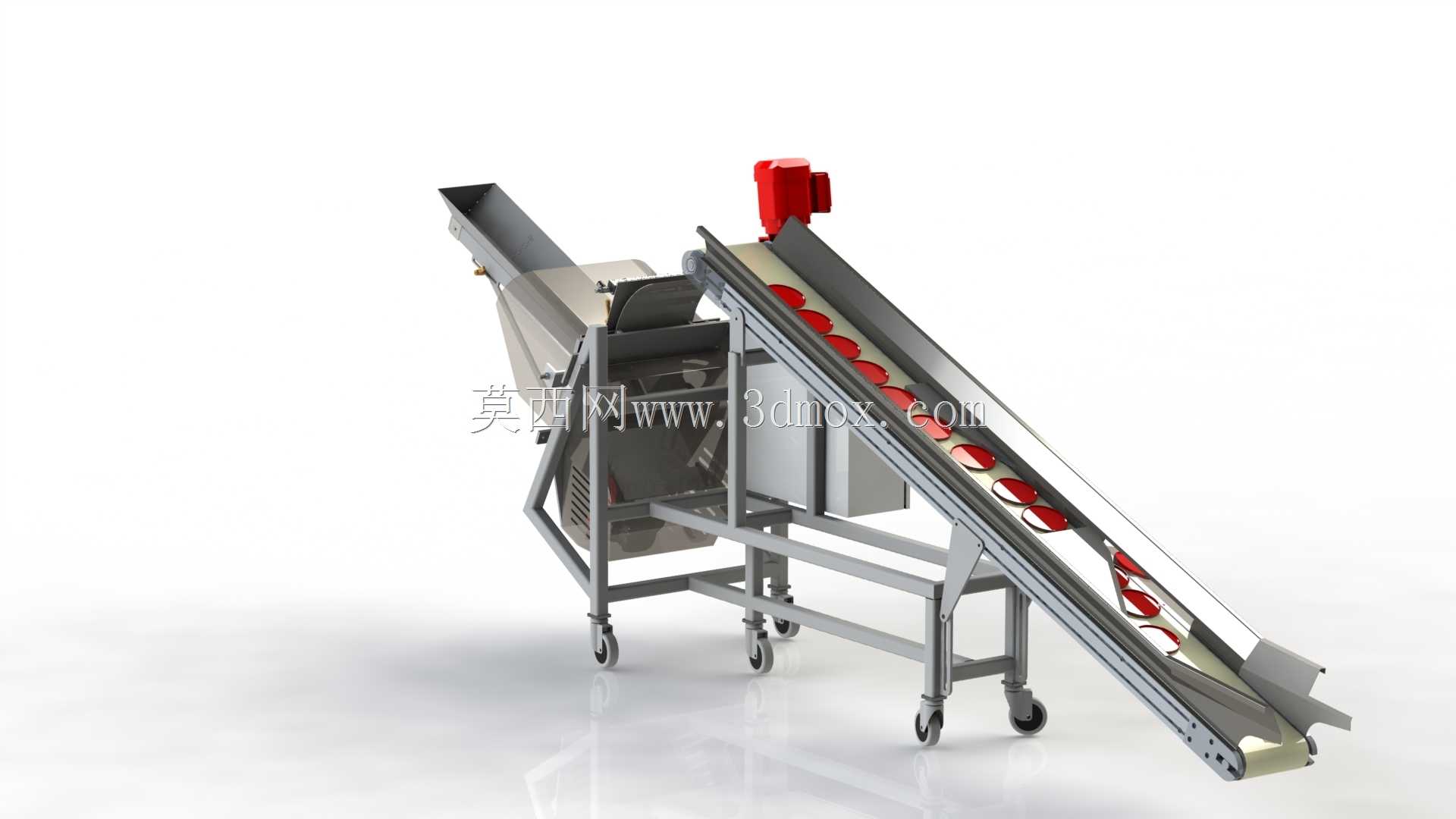

食品包装产线的盖类物料上料环节，常因料箱堆叠高度差、工位频繁挪动出现卡盖、送料偏斜的问题，这款设备的结构设计完全围绕这类现场痛点做适配。倾斜输送段的带面每隔固定间距嵌装了弧形挡料托，弧度完全匹配圆形盖的外轮廓，不会出现输送过程中盖子滑落、堆叠错位的情况，挡料托和带面的嵌装槽留了0.2mm的装配公差，既保证挡料托卡装后不会在带面运转时松脱，也能在挡料托磨损后快速撬换，不用整根输送带报废。机架主体采用方管焊接结构，焊接位置全部做了内应力释放处理，避免长期承重后出现输送段倾斜角度偏移，导致送料落点不准。底部的四个脚轮选了带刹车的万向款，轮架和机架的连接座加了加厚的减震胶垫，推过车间地面的伸缩缝、小凸起时，不会因为震动让带面上的盖子震落。入料端的接料斗做了外翻的折边，折边角度刚好贴合操作人员放料的手腕高度，不用抬高手臂就能把整摞盖子倒进料斗，料斗内侧贴了薄的食品级耐磨衬板，盖子滑入输送带时不会和金属斗壁摩擦产生划痕，也不会因为静电吸附在斗壁上堵料。驱动电机装在输送段的顶端位置，重心靠上反而能平衡入料端料斗满载时的下压力，不会出现设备头重脚轻往前倾的情况，电机和主动辊的连接用了快拆式的联轴器，日常维护时不用拆松机架的固定螺栓就能把电机拆下来检修。输送段侧面的护板做了可翻转的快开结构，不用拧下全部固定螺丝就能掀开护板清理带面缝隙里卡的碎盖、灰尘，护板和机架的贴合面加了密封胶条，清洗设备时水不会渗进轴承位置造成锈蚀。设备的出料端做了可微调高度的导料槽，能适配不同高度的接料工位，导料槽的出口宽度比盖子直径大3mm，刚好能让单个盖子依次送出，不会出现两个盖子挤在一起卡料的情况。整个机架的焊接位置全部做了圆弧打磨，没有尖锐的焊渣凸起，避免操作人员挪动设备、清理维护时被刮伤，方管的端面全部加了塑料封盖，不会有灰尘、清洗水灌进管内造成内部锈蚀，延长整机的使用寿命。
