直列式零件输送推进装置结构设计

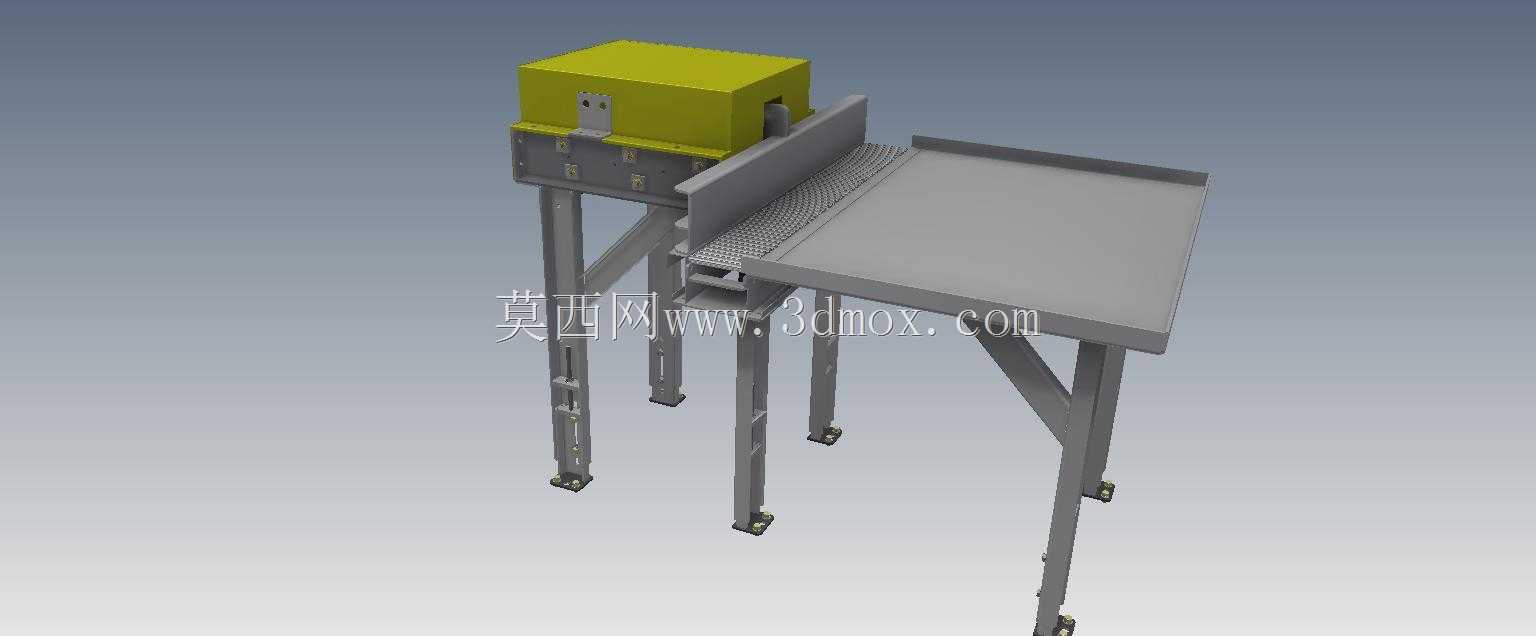

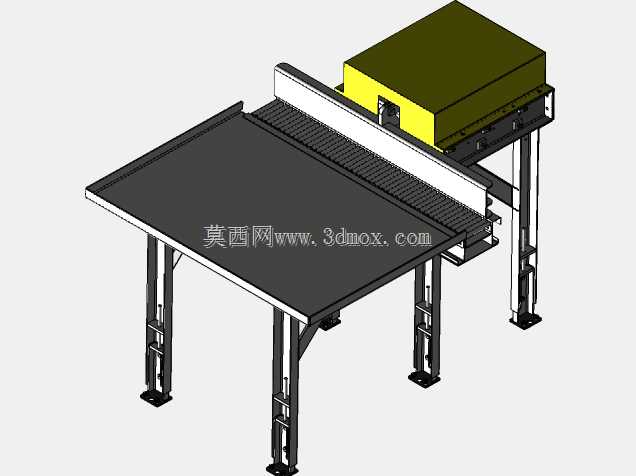

车间产线里的零件输送工位，最容易出现的问题就是推送行程偏差导致零件卡滞，尤其是带网带过渡的直列输送段，支腿刚性不足带来的台面晃动，会让薄型金属零件在推送时蹭到侧导板边缘，留下不可逆的划伤。这套推进装置的支腿没有采用常见的等长方通直连设计，靠近出料端的两根支腿额外加了斜向撑杆，撑杆与台面框架的连接点特意选在网带驱动轴的正下方，避开了网带张紧调节的操作空间，不会给后期维护张紧结构造成干涉。

网带与推送平台的衔接处留了0.8mm的高度差，这个数值是反复核对过的，既不会让小尺寸零件卡在衔接缝隙里，也不会因为落差太大导致零件滑落时翻面。上方的驱动箱体没有直接固定在网带框架上，而是通过四个减震垫与独立的安装支架连接，驱动部件运行时的振动不会直接传导到网带表面，能减少薄零件在输送过程中的跳料问题。推送导板的边缘做了15度的倒角，不是为了外观好看，是考虑到零件从网带进入推送台时可能存在的位置偏移，倒角能起到自然导向的作用，不用额外加装导向弹片就能把偏移量控制在允许范围内。

支腿底部的可调脚杯调节行程留了30mm的余量，适配车间地面不平整的安装场景，调节时不用撬动整个设备，单人就能完成水平校准。驱动箱体的检修盖开在侧面，不是常见的顶部开盖设计，日常清理驱动轮积屑、检查传动带磨损时，不用拆除上方的防护盖板，能缩短日常维护的停机时间。网带两侧的挡边高度只做了20mm，刚好能挡住常规厚度的冲压零件，不会因为挡边过高遮挡操作人员观察零件输送状态的视线，出现卡料时能第一时间发现处理。

推送台面采用了磨砂面的板材处理，不是光滑的镜面设计，零件在台面上滑动时不会因为表面太光滑出现打滑偏移，也不会因为摩擦力太大增加推送阻力，刚好平衡了滑动顺畅度和定位稳定性。所有外露的连接螺栓都做了沉头处理，螺栓端面不会突出构件表面，避免零件输送过程中被螺栓头刮花，也不会勾住操作人员的工作服造成安全隐患。
