直径300mm槽式螺旋输送设备结构设计

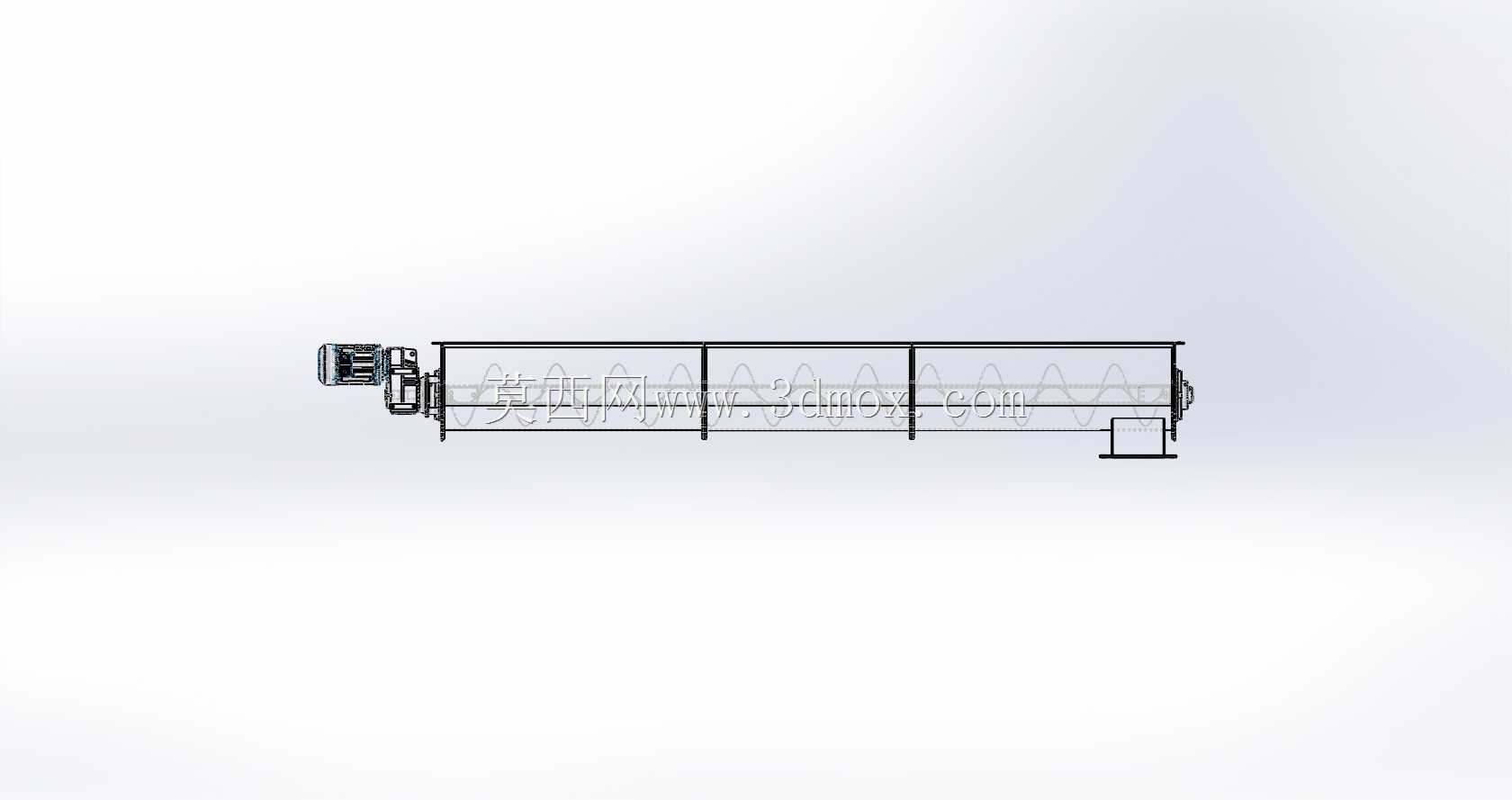

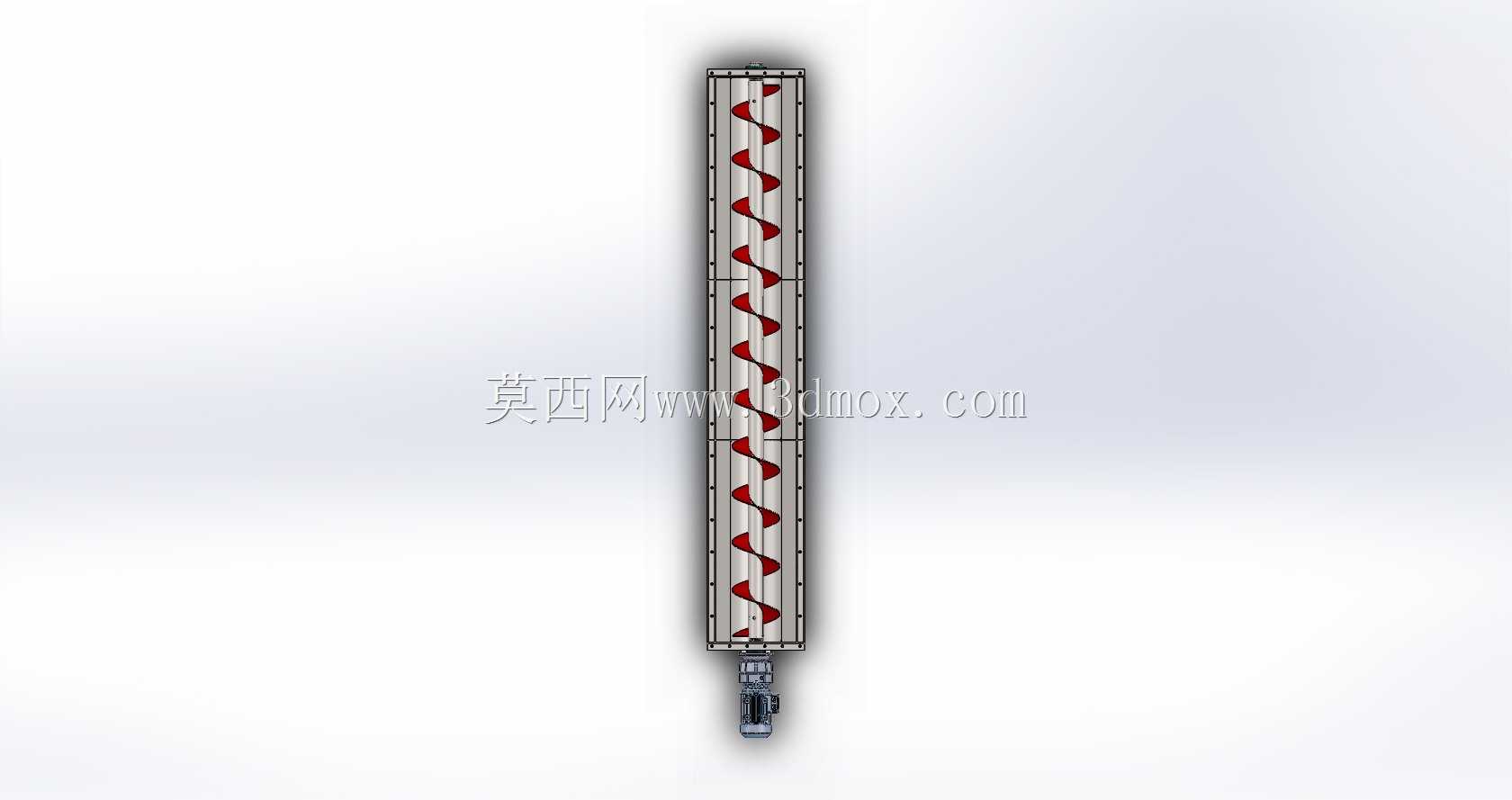

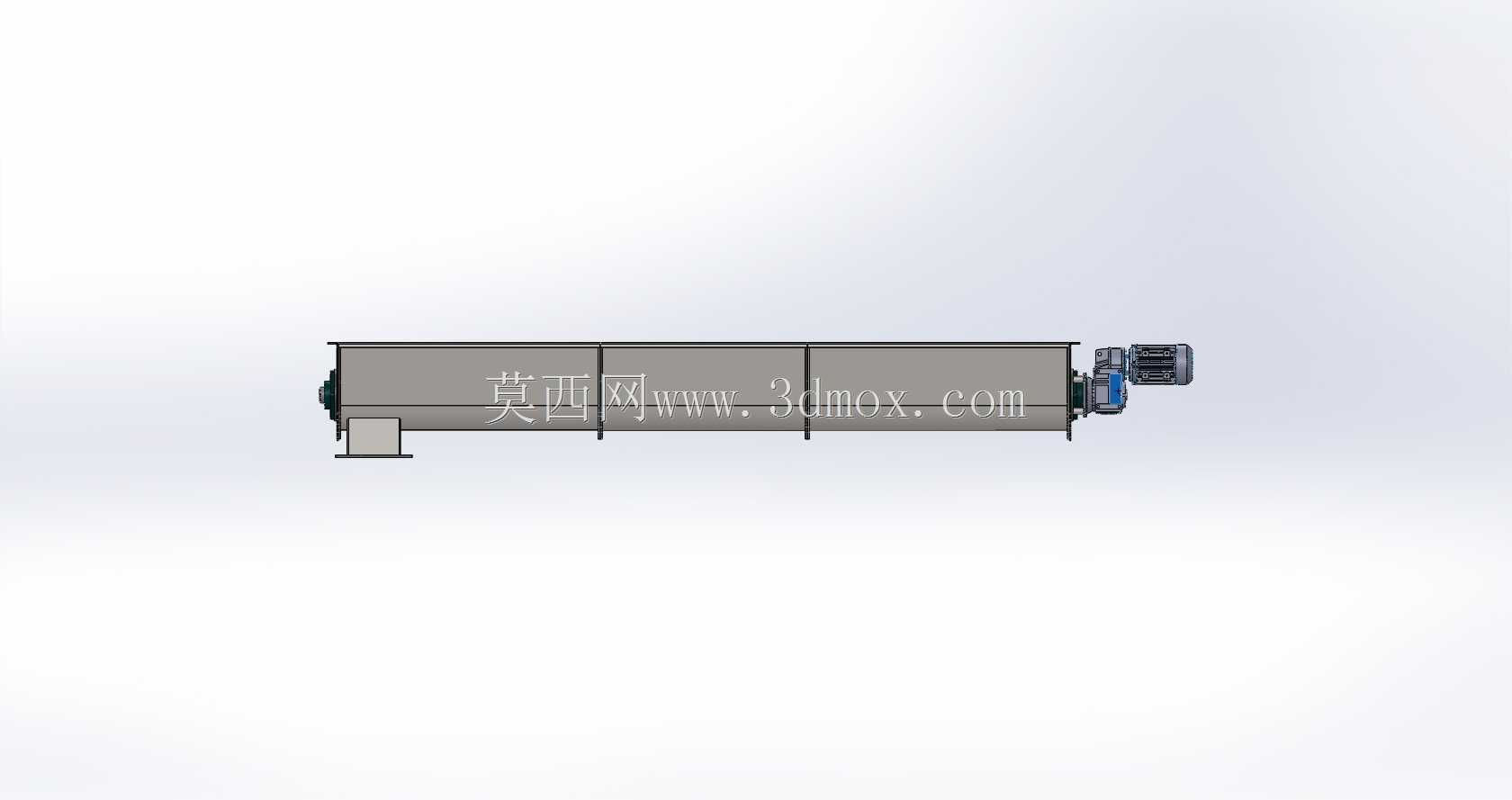

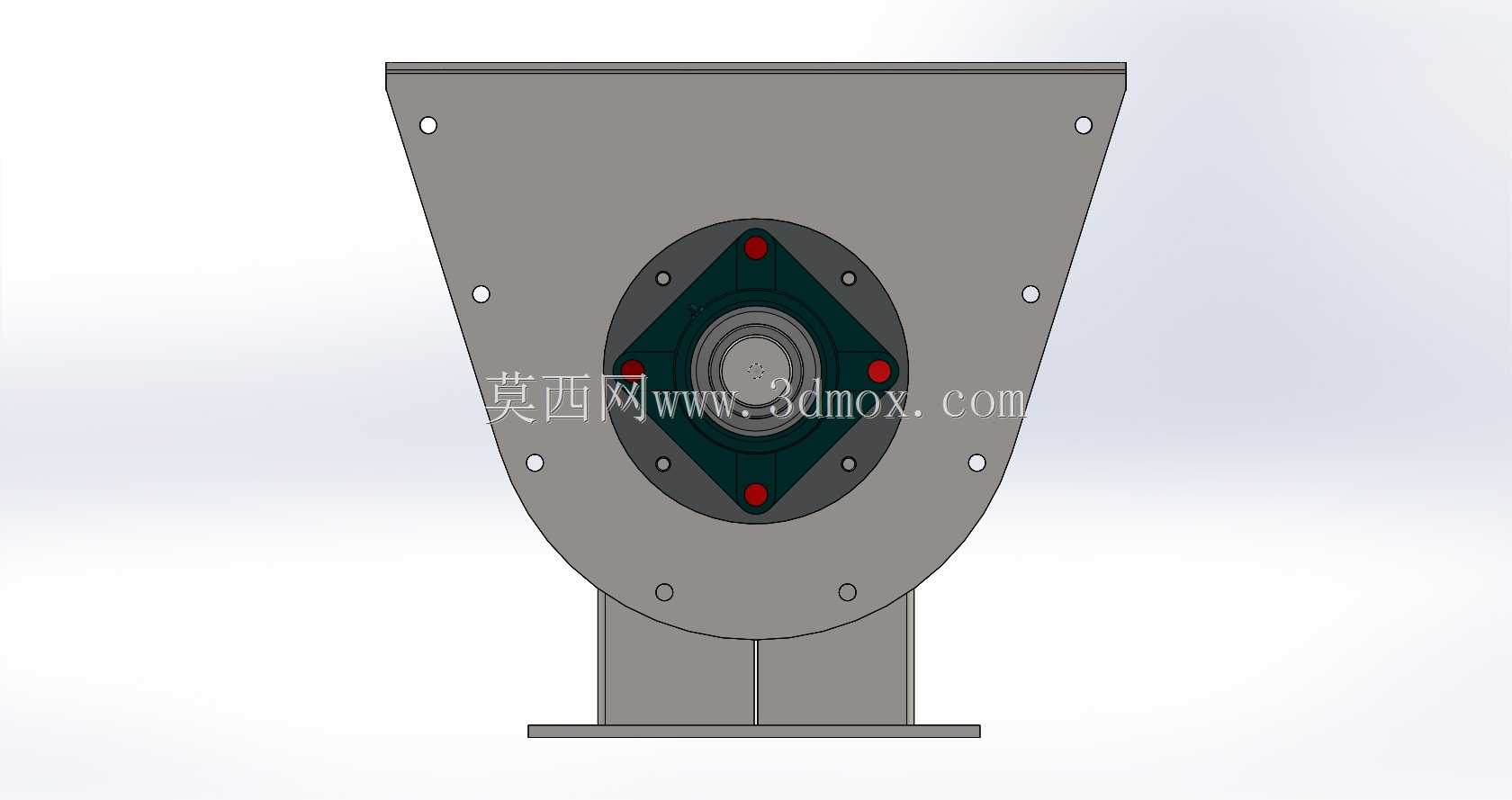

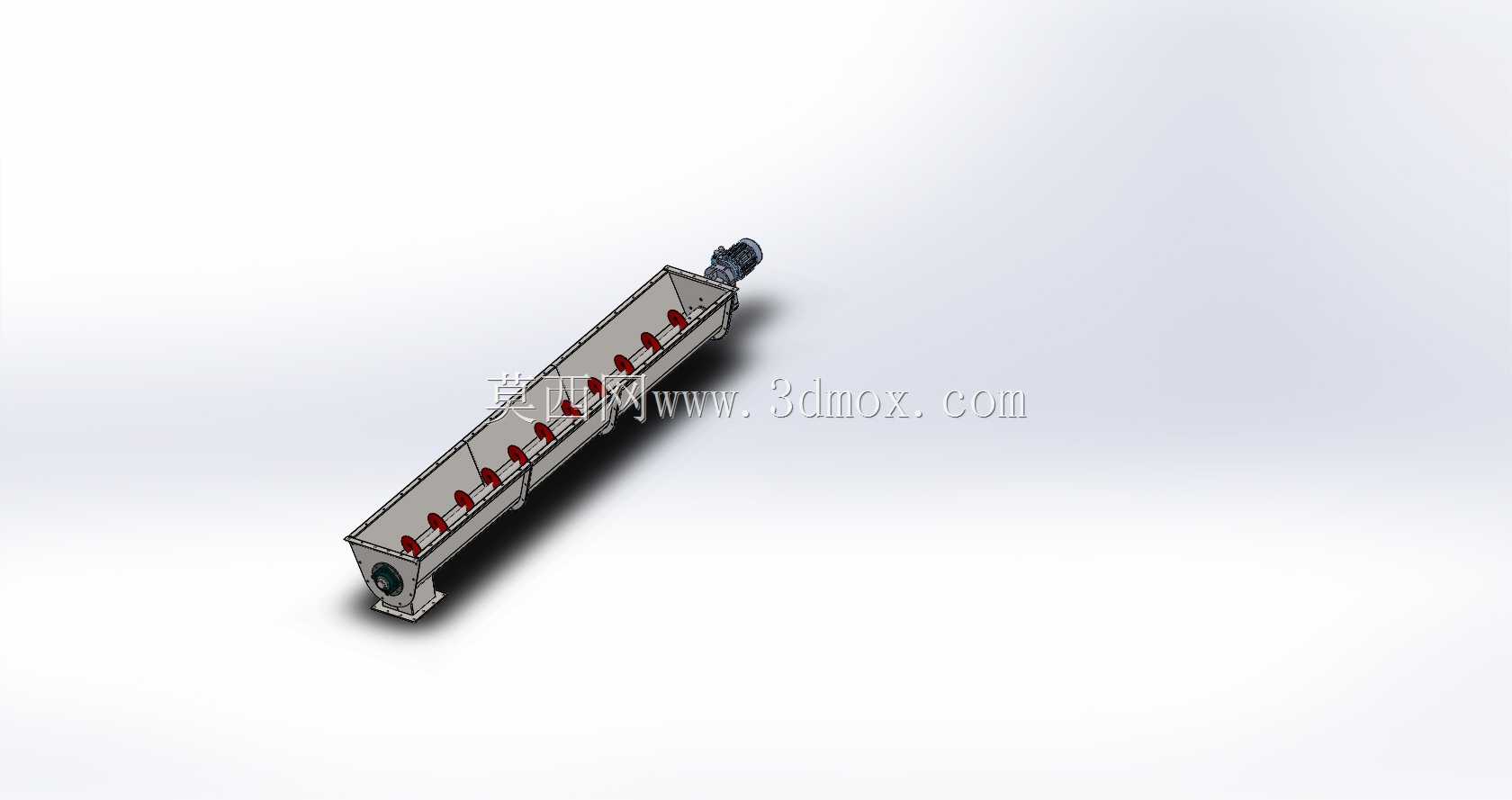

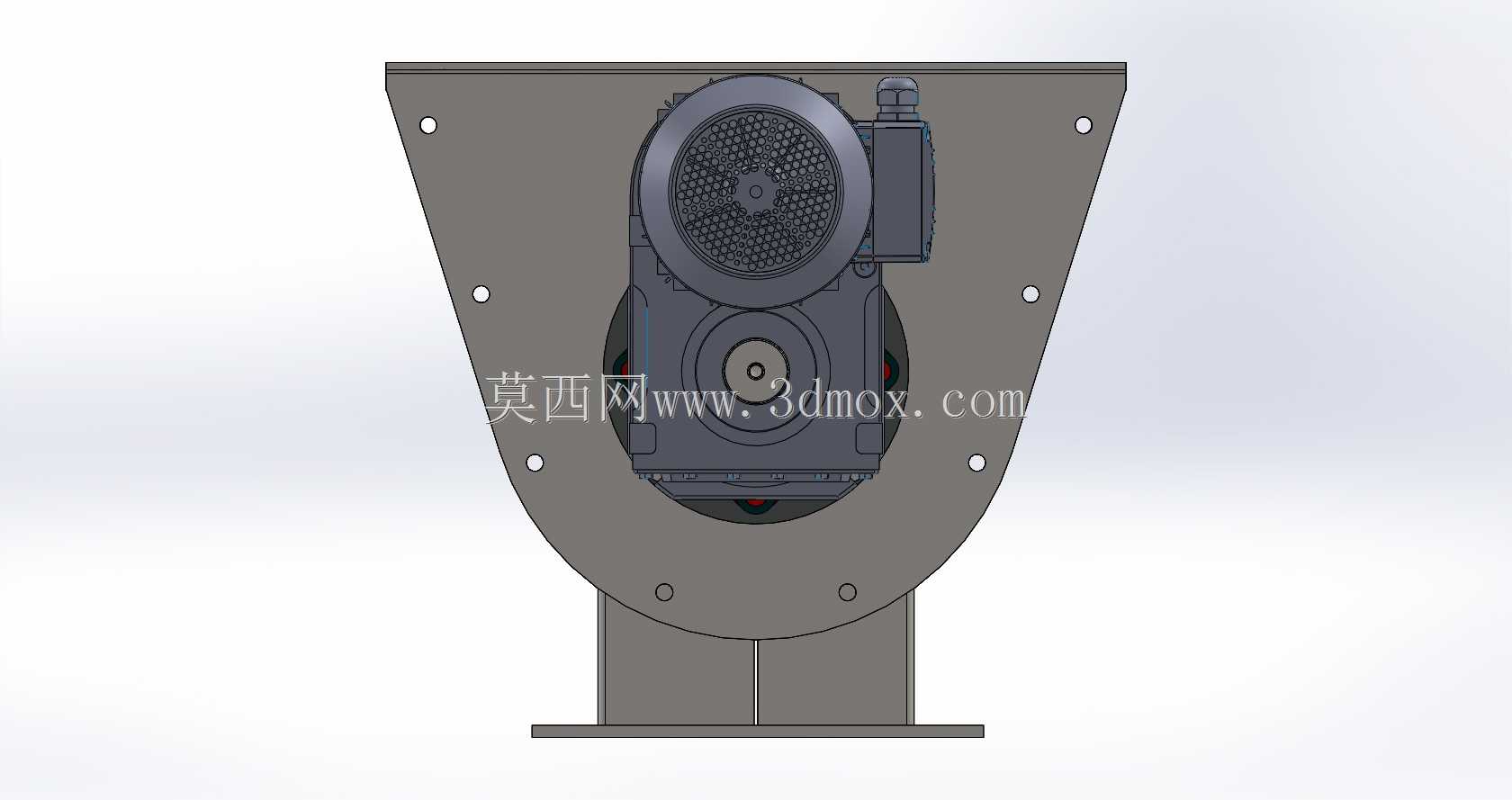

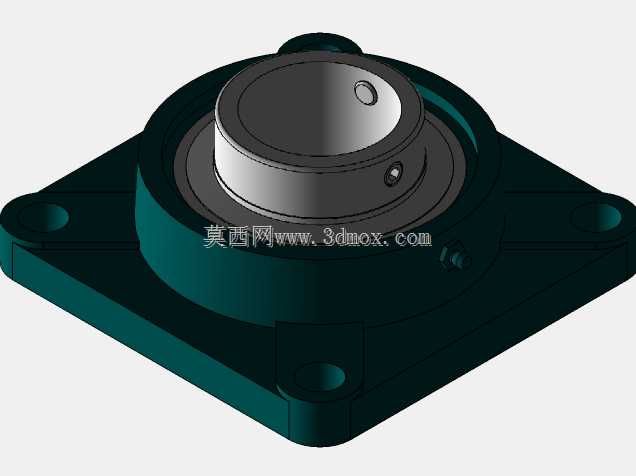

散料输送现场常遇到U型槽法兰对接错位、螺旋叶片刮蹭槽壁的问题，这款直径300mm的螺旋输送结构在加工适配层面做了不少针对性调整。槽体分段法兰的螺栓孔采用配钻工艺预留，每段槽体两端的法兰面在卷制成型后统一上龙门铣平，同轴度公差控制在0.2mm以内，避免现场拼接时出现错边导致的密封漏料问题。端板处的轴承座安装位做了凸台定位设计，凸台外径与轴承座安装孔采用H7/h6间隙配合，装配时无需反复打表找正，直接靠凸台定位就能保证螺旋轴与槽体的同轴度，减少现场安装的调试时长。螺旋叶片采用等厚钢板分段压制后焊接在主轴上，每段叶片的螺距误差控制在1mm以内，叶片边缘与槽体内壁预留3mm均匀间隙，既避免加工误差导致的运转刮蹭，又能减少输送过程中的物料残留。驱动端的联轴器选用弹性柱销联轴器，能抵消主轴运转时的微小窜动，同时在端板外侧设置了填料密封腔，适配石棉盘根或聚四氟乙烯填料，针对粉状、小颗粒散料输送时的漏料问题做了密封冗余设计。槽体底部的支撑脚采用折弯件焊接结构，支撑脚与槽体的焊接位置避开了法兰拼接处，每两个支撑脚的间距控制在1.2m，避免长距离输送时槽体中段下垂变形，支撑脚底板预留长圆孔，方便现场安装时调整整机水平度。盖板与槽体的连接采用快拆式搭扣，日常清理槽内残留物料、检修叶片时无需拆卸全部螺栓，掀开搭扣就能取下盖板，维护效率比螺栓连接结构提升不少。进料口与出料口的法兰均采用标准圆形法兰设计，能直接对接上下游的料仓、溜管接口，无需现场额外改制法兰。主轴两端的轴肩位置做了圆角过渡，避免应力集中导致的长期运转断轴风险，叶片与主轴的焊接处采用连续角焊缝，焊后打磨焊渣做喷丸处理，减少物料粘附在焊缝位置的可能。针对不同物料的输送需求，这款结构还预留了衬板安装位，槽体内壁可以加装耐磨尼龙衬板或者不锈钢衬板，输送磨琢性较强的物料时无需更换整个槽体，仅更换衬板就能延长设备使用寿命。
