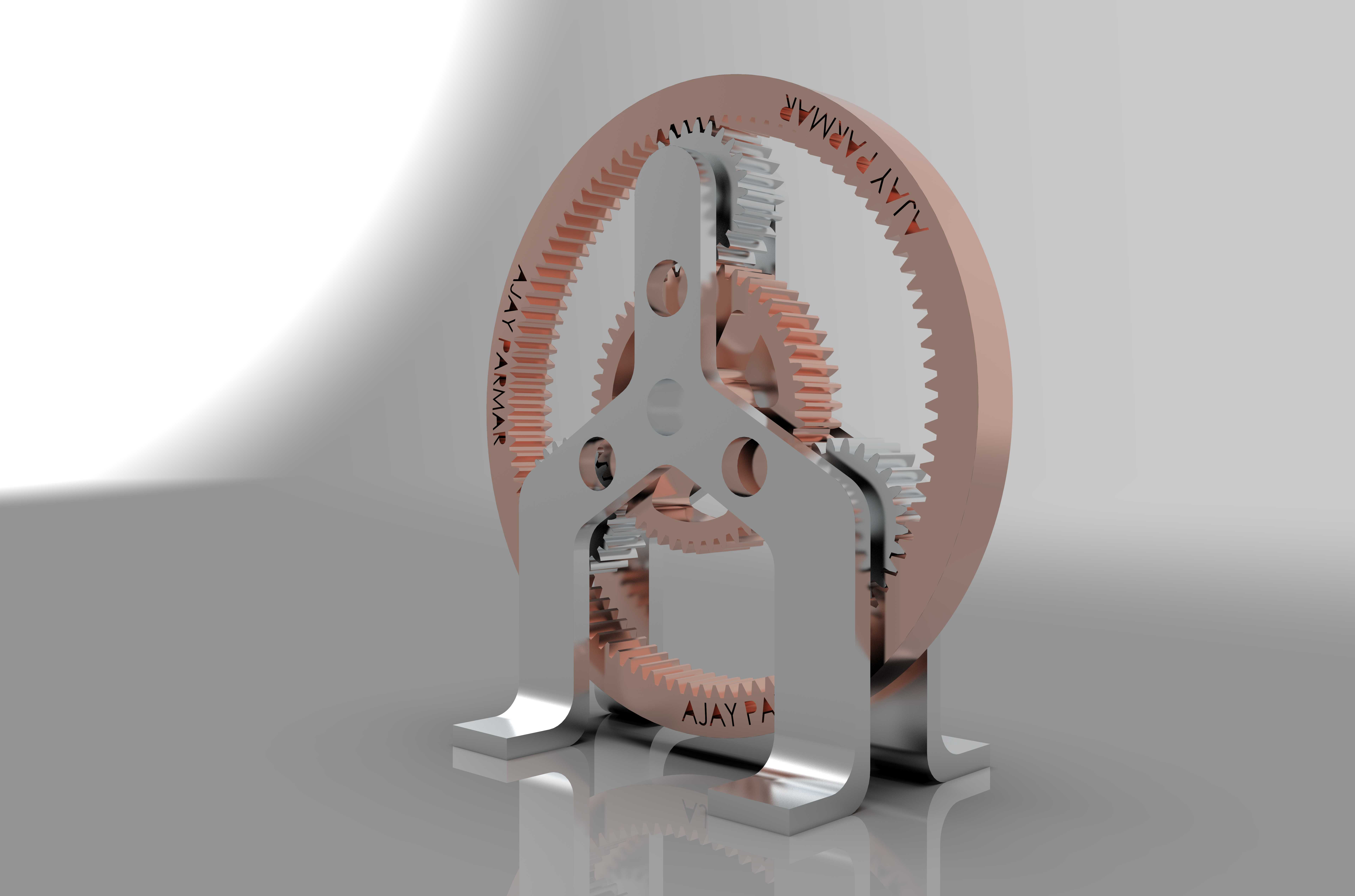

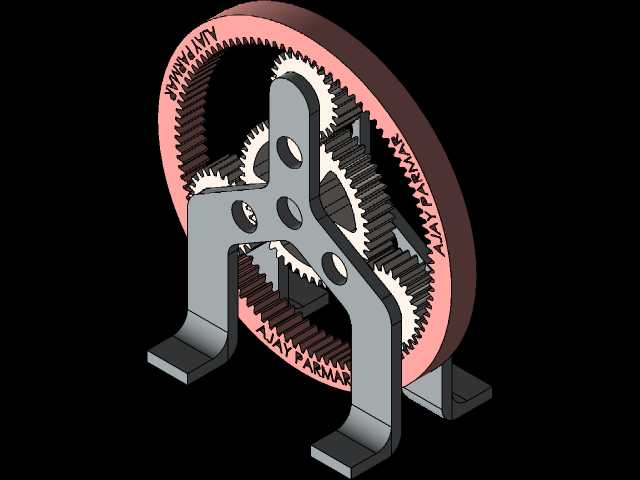

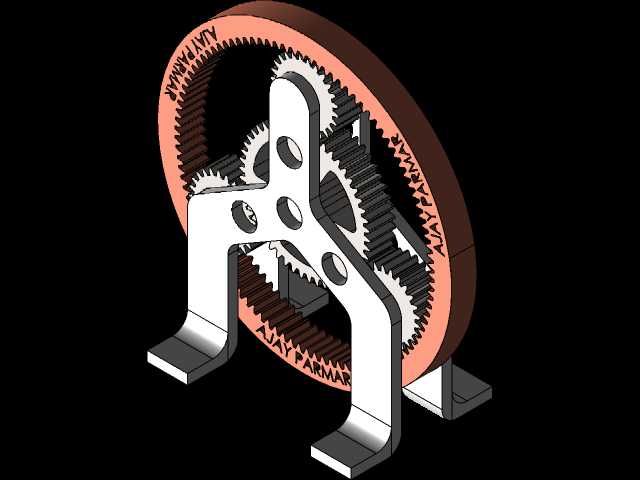

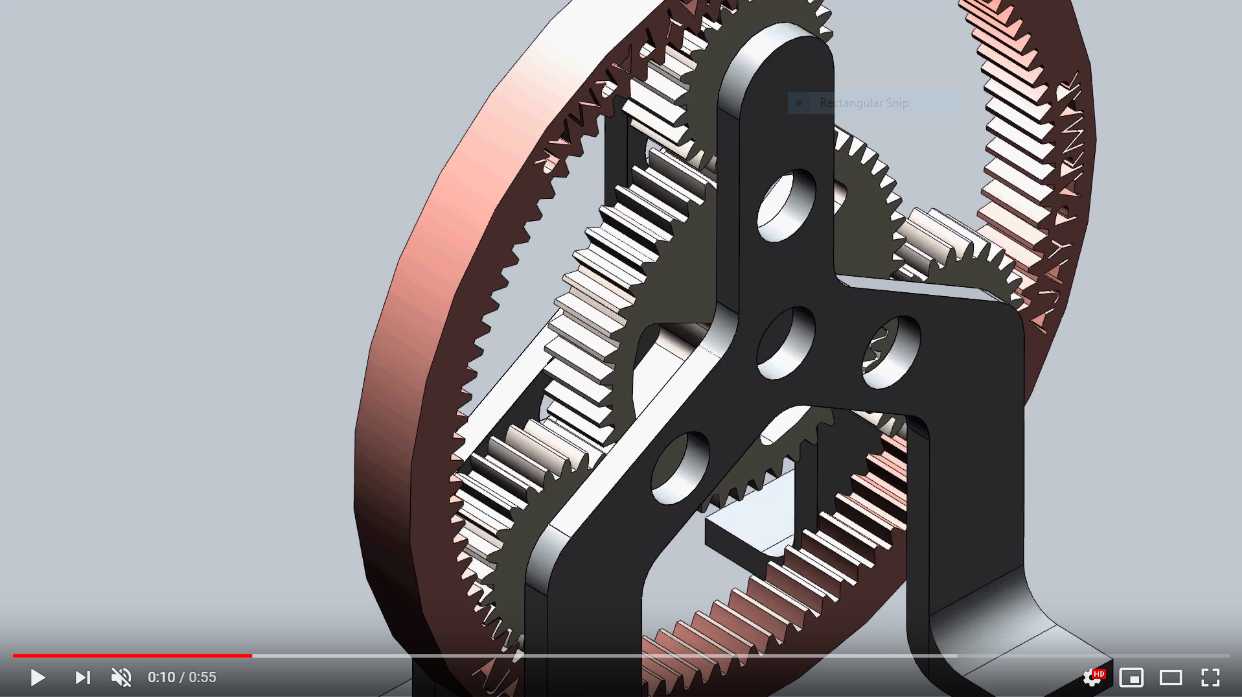

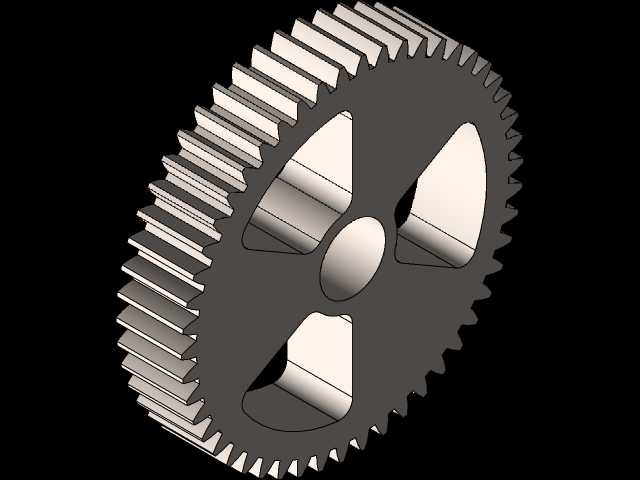

带展示支架的行星轮系传动结构

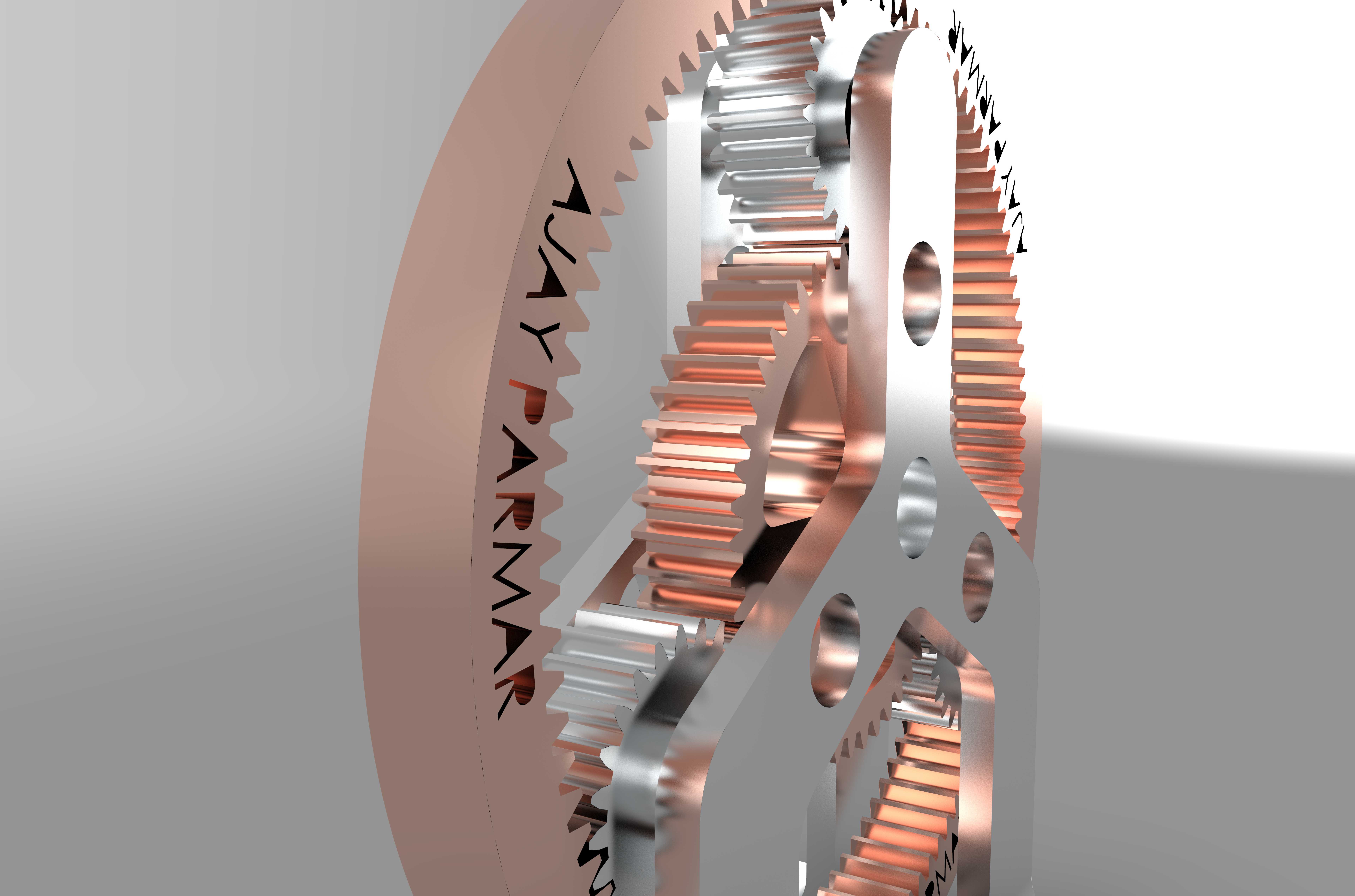

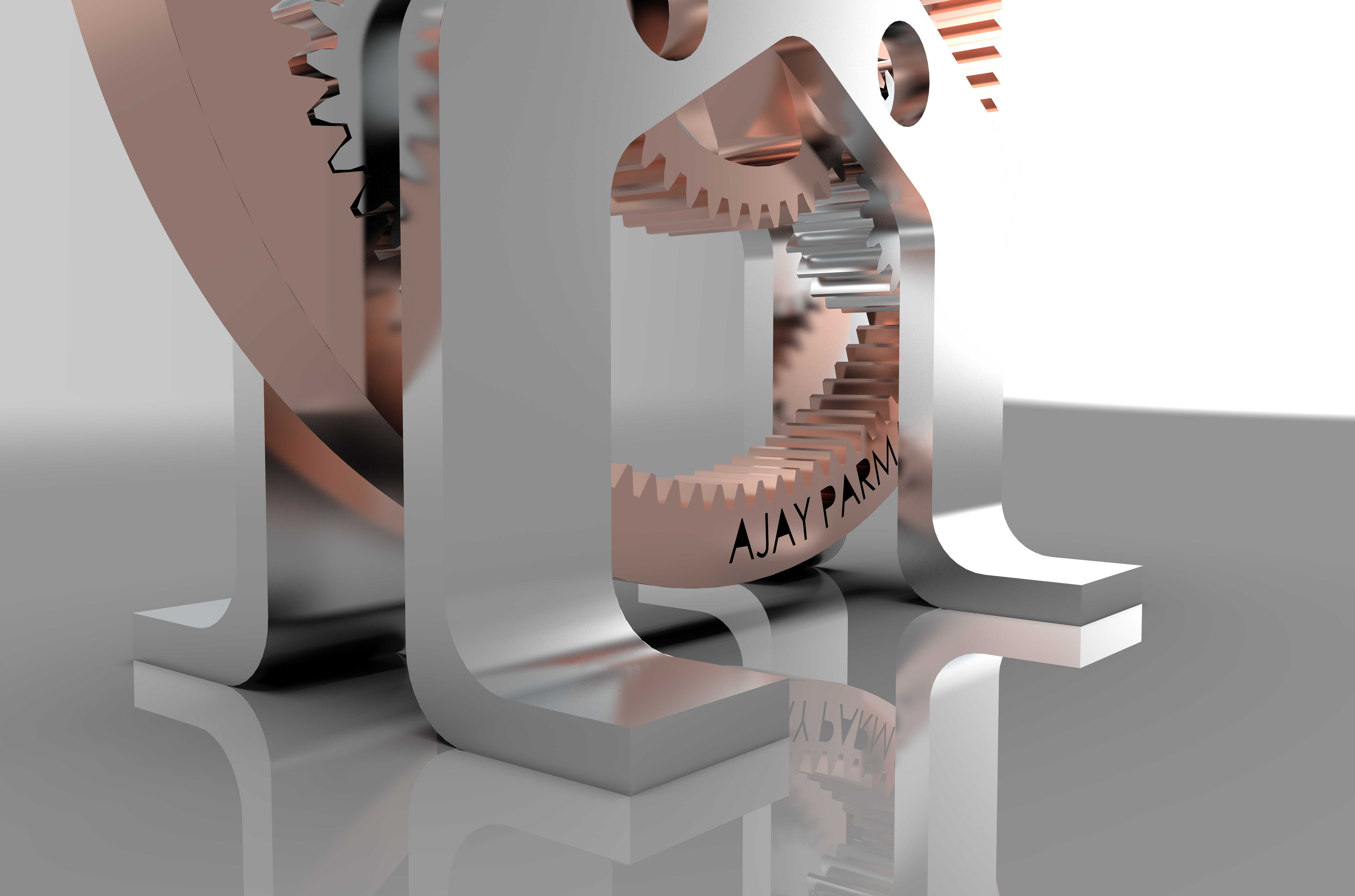

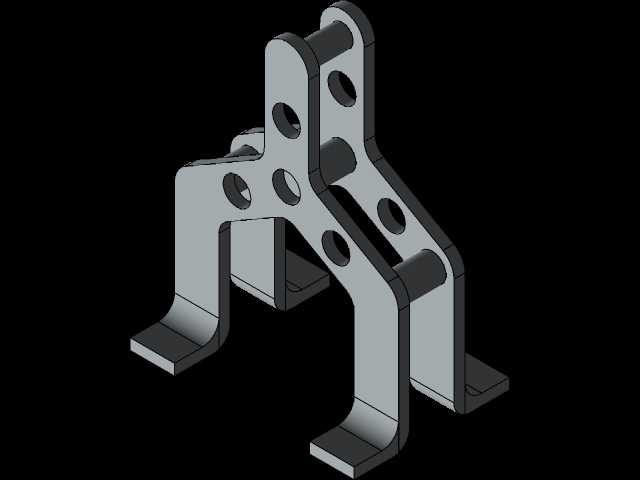

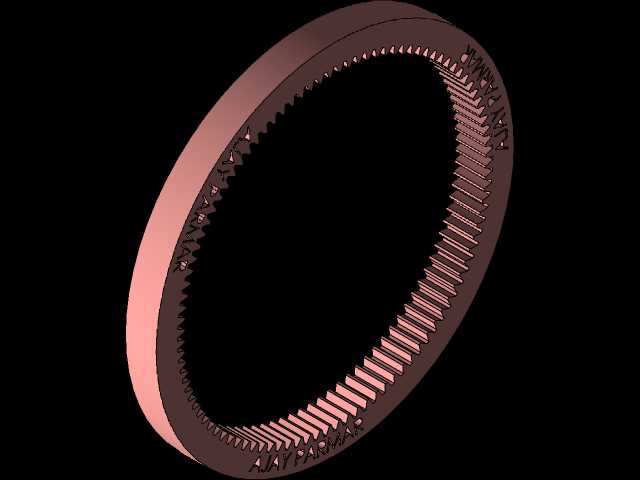

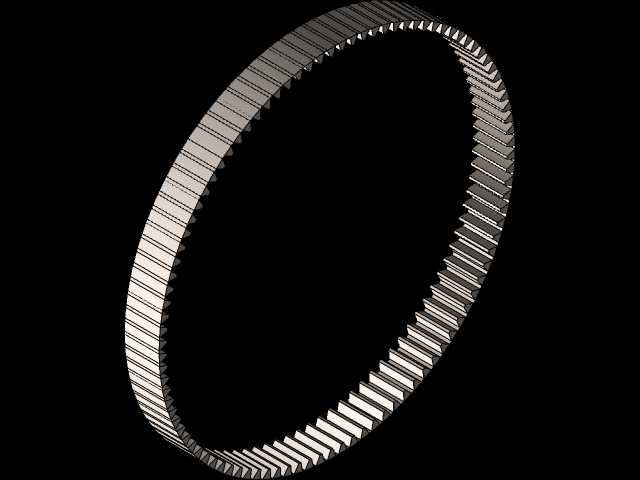

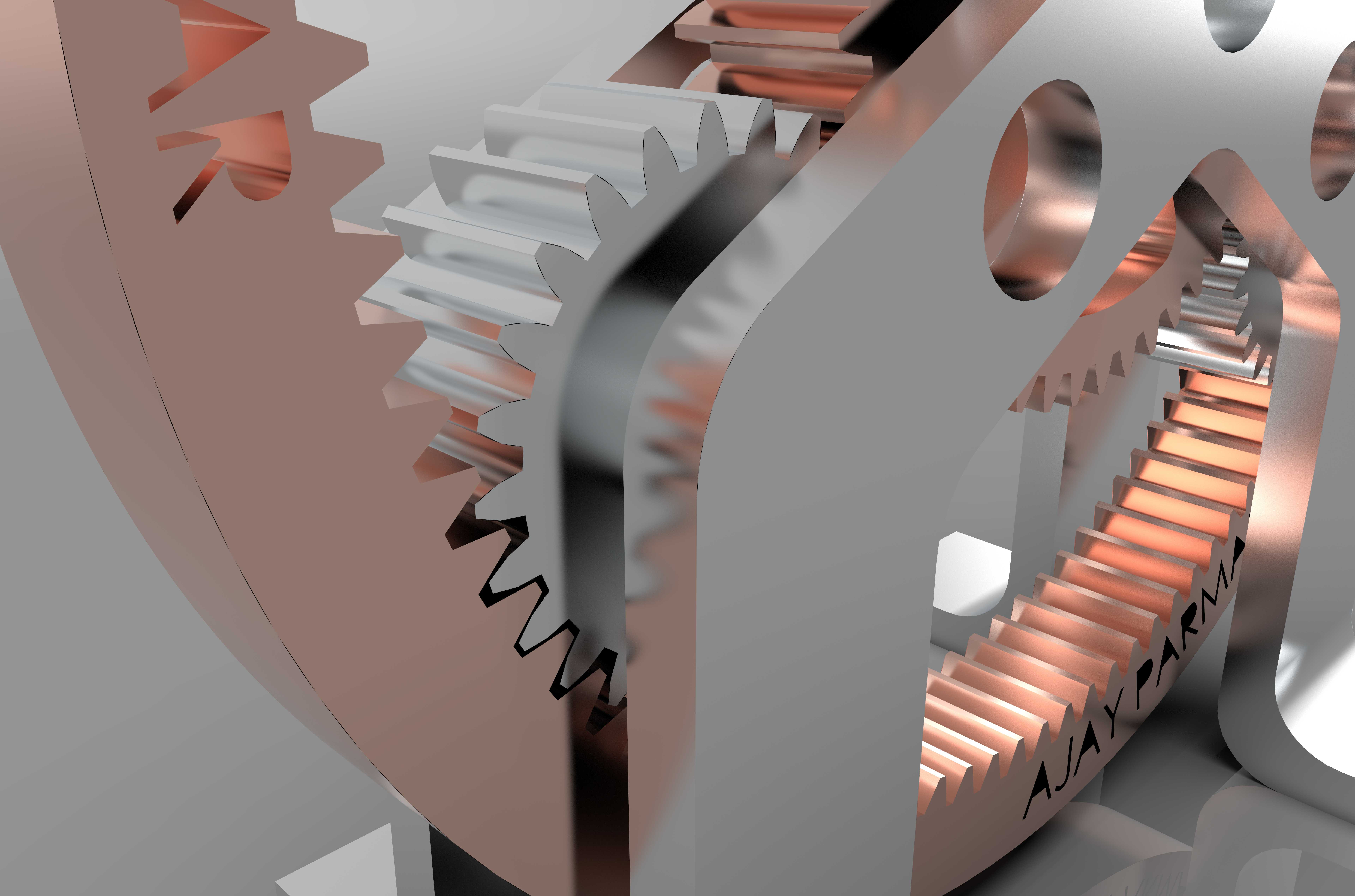

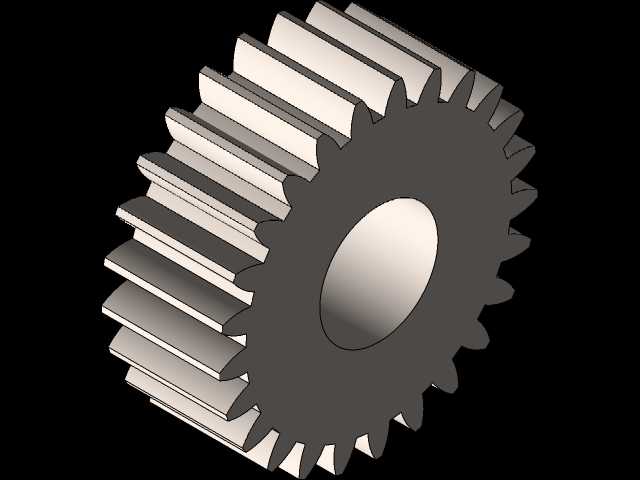

常规行星轮系在做教学展示或原理验证时，常出现内齿圈定位偏移、行星架晃动导致啮合卡滞的问题，这套结构在设计时就把展示支架的定位精度放在首位，支架与内齿圈的配合止口做了0.02mm的过盈预压，避免长期静置或手动转动时内齿圈出现径向窜动。行星轮的销轴与行星架安装孔没有采用常规的间隙配合，而是做了分段公差设计，销轴中段与行星轮内孔保留0.01mm的转动间隙，两端与行星架孔采用H7/p6的过渡配合压装，既保证行星轮转动顺滑无卡滞，又能避免销轴在反复正反转冲击下出现松脱。内齿圈的齿向做了微量的修形处理，齿宽中部鼓形量控制在0.008mm，抵消支架安装时的微小形位误差带来的齿端偏载，手动转动输入件时整圈传动没有明显的轻重变化，不会出现局部卡紧的顿挫感。支架的支撑脚做了加宽的平面设计，底部预留了0.1mm的研磨余量，装配后可以通过配研保证整个装置放置平稳，不会因为支撑面不平导致内齿圈倾斜，加剧轮齿的偏磨。行星架上的减重孔没有做等直径的通孔设计，而是在孔边缘做了R2的圆角过渡，避免应力集中在孔位与轮系安装位的连接区域，即便频繁手动转动演示，也不会出现支架开裂的问题。齿圈外侧的刻字标记做了0.2mm的凹陷深度，既可以直观展示轮系的传动比变化，又不会因为凸起结构影响齿圈与支架的配合精度，展示时转动齿圈就能清晰看到标记的相对位移，直观演示行星轮系的差速传动逻辑。所有轮齿的啮合侧隙控制在0.03-0.05mm之间，既不会因为侧隙过大出现传动空程，也不会因为侧隙过小导致转动阻力过大，手动演示时不需要过大的力矩就能顺畅驱动整个轮系运转，适合作为机械原理课程的实物展示教具，也能作为小型减速装置的原理验证样件，直接适配小功率驱动模块做传动性能测试。
