EWK900型工业冷却塔结构设计

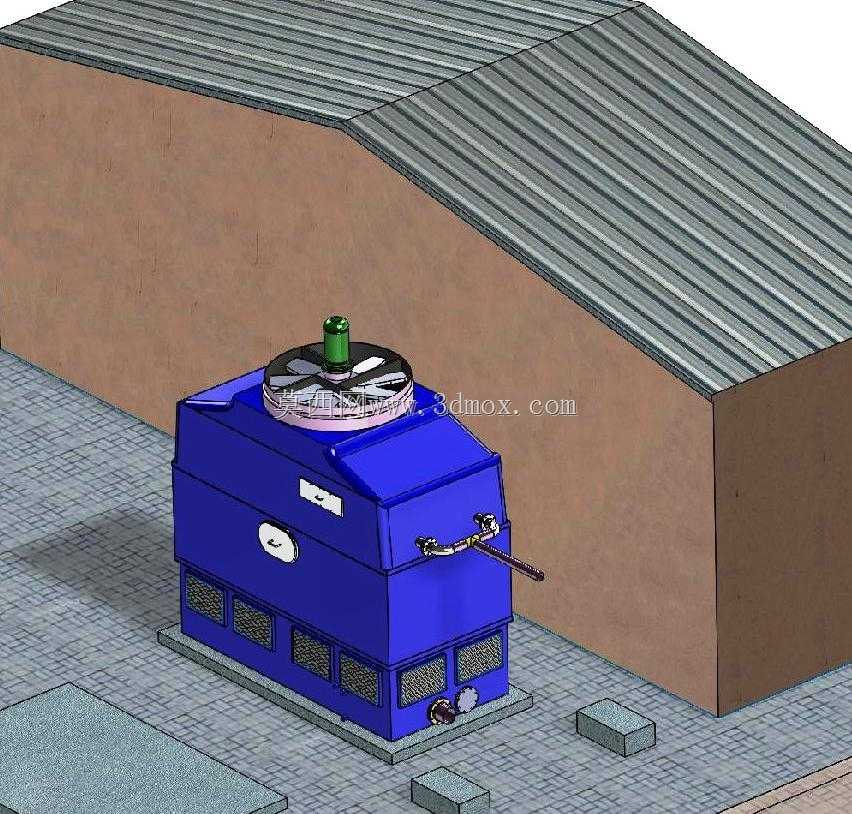

户外工业场景里冷却塔常年受日晒雨淋、风机持续振动、循环水腐蚀的多重影响，很多落地项目里常出现壳体拼接缝渗漏水、风机支架共振开裂、检修部件操作空间不足的问题，这款EWK900冷却塔的结构设计，从加工适配的角度做了不少针对性的落地调整。底部承托基座特意做了向外延伸的翻边结构，翻边上预留的安装孔位避开了壳体底部的焊缝位置，现场浇筑混凝土基础时，不需要额外裁切钢板避让焊缝，膨胀螺栓的固定点位刚好落在基座加厚的实心区域，不会打穿壳体内部的储水腔，从根源上减少了安装阶段打穿腔体导致的漏水隐患。壳体侧面的通风栅格没有采用一体化冲压的整板结构，而是拆分成独立的模块化栅格单元，每个单元通过侧边的卡扣与螺栓双重固定在壳体预留的卡槽内，加工时不需要对整块厚钢板做密集的长条冲孔，避免了冲孔后板材变形导致的装配间隙过大问题，后期运维时如果某片栅格被杂物撞坏或者被水垢堵塞，不需要拆解整面侧壳，单独拆下对应单元更换或清理即可，大幅降低现场维护的工时成本。顶部的风机安装座做了三层环形加强筋结构，筋板的厚度从中心向外逐层递减，既保证了风机高速运转时安装座的刚性，减少长期振动带来的焊缝疲劳开裂风险，又不会因为整面加厚顶板导致整机重量超标，吊装运输时不需要额外做顶部加固防护。侧面伸出的管道接口特意做了15度的向下倾斜角度，接口处的法兰盘端面加工了两道环形密封槽，现场对接循环水管道时，不需要额外调整管道角度适配接口，倾斜角度能让管道内的残留积水自然回流到塔内，避免冬季停机时管道存水冻裂，密封槽搭配对应的橡胶密封圈，比平面法兰的密封性能提升近四成，能承受循环水系统的持续压力波动。侧面的检修操作手柄做了弯折收边的圆滑处理，手柄与壳体连接的转轴位置加装了尼龙耐磨衬套，现场操作人员开关检修门时，不会被钢板毛边划伤，衬套能减少金属转轴与壳体轴孔的硬摩擦，避免长期开关导致轴孔磨大、检修门下垂密封不严的问题。壳体外表面的蓝色涂装层预留了均匀的工艺挂点，喷涂时不会出现局部漆面过薄或者流挂的问题，能更好地抵御户外环境的腐蚀，延长设备的户外使用寿命。
