玻璃护栏双跑钢制楼梯结构设计方案

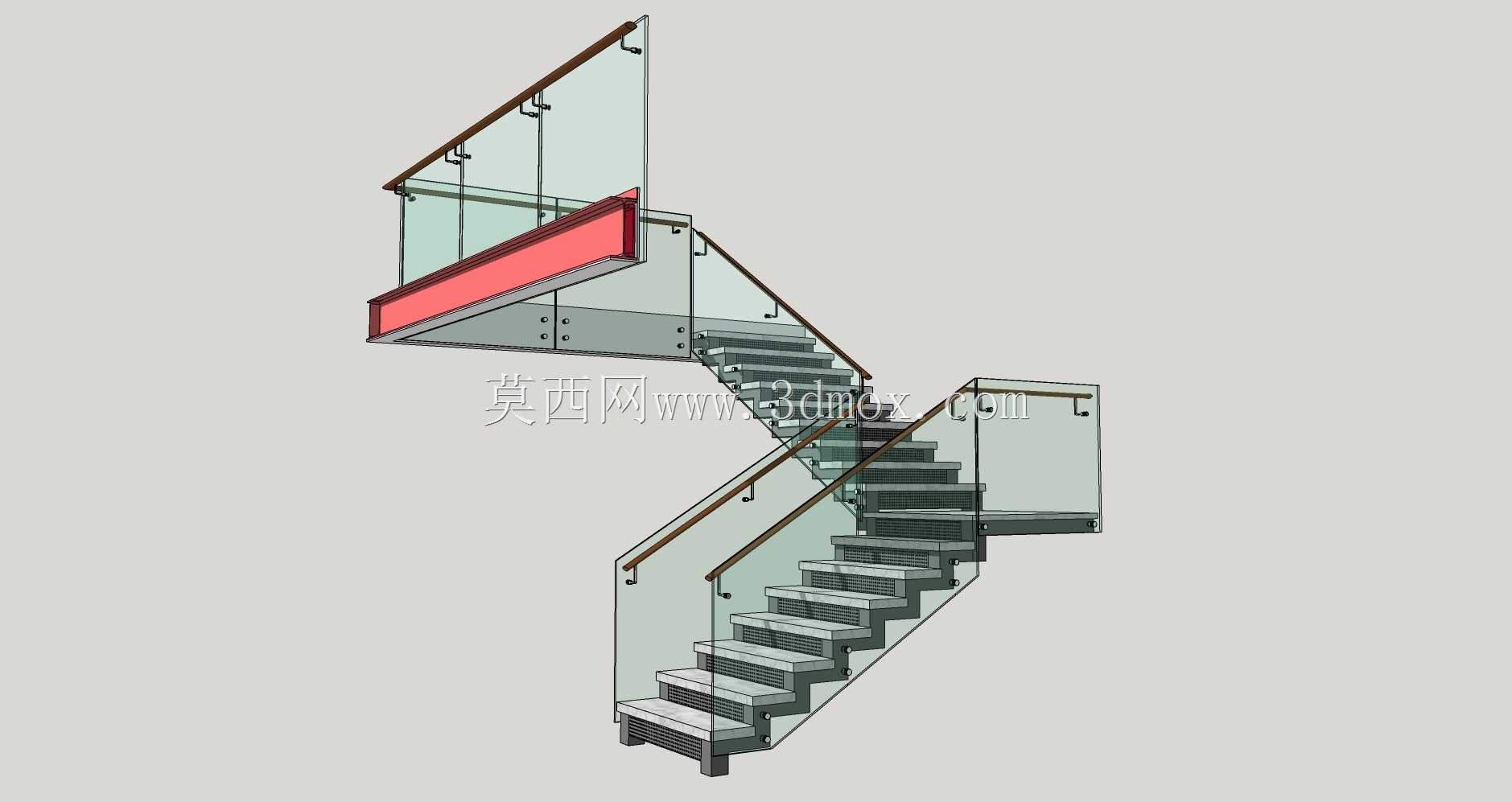

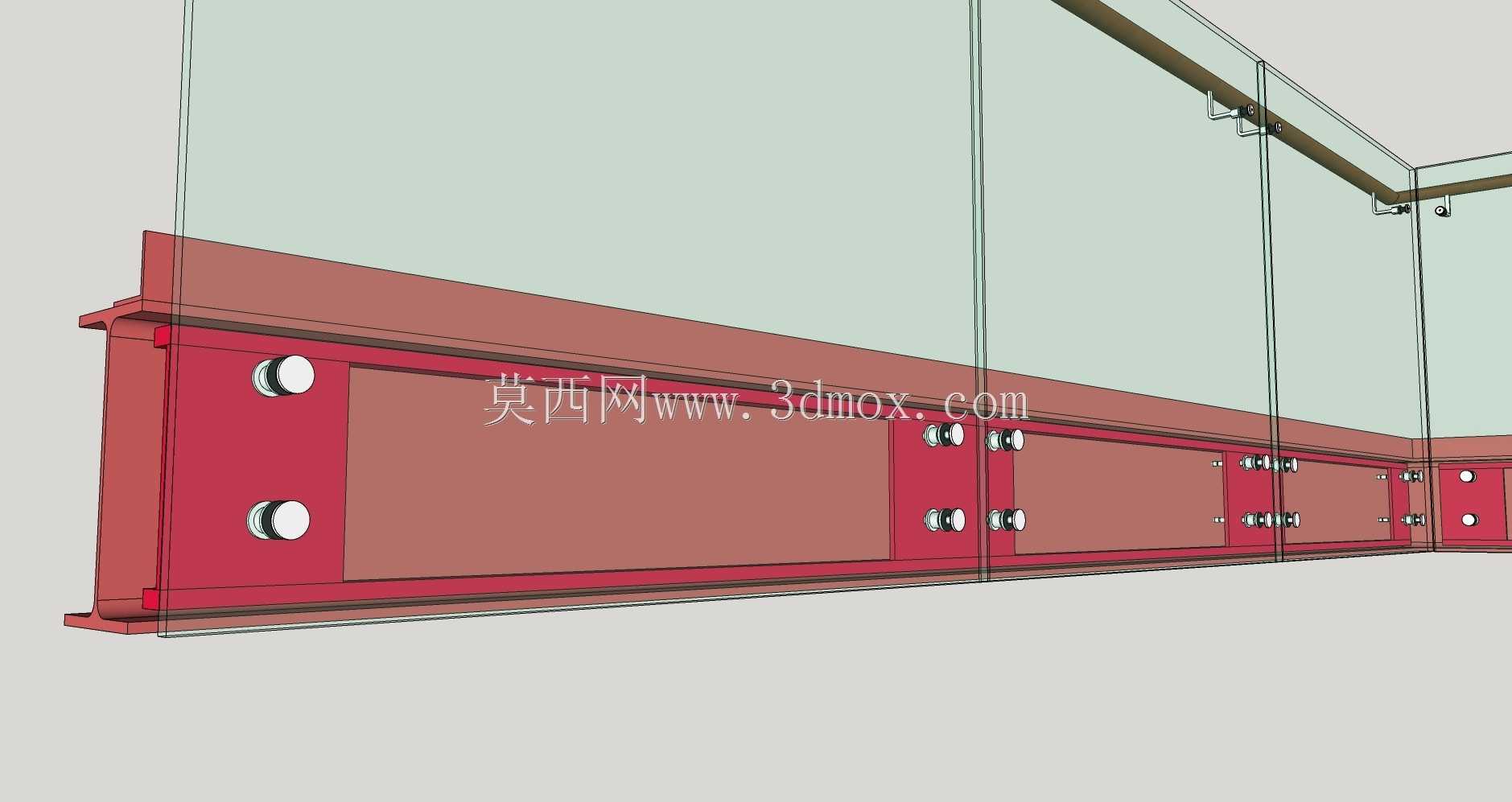

现场安装钢制玻璃楼梯时最常出现的问题，是玻璃护栏与钢踏步的连接位出现应力集中，轻则玻璃边角崩裂，重则踏步受力变形导致护栏晃动，这套结构在设计时就把这类现场隐患提前做了消解。踏步采用折边钢板一体成型，没有额外焊接的立板，每级踏步的悬挑端做了15度的斜向加强筋，不是常见的直角加劲板，斜向筋能把踏步上的竖向荷载直接传导到侧边的钢龙骨上，避免人行走时踏步端部出现震颤，尤其是穿硬底鞋快速上下时，不会出现金属共振的异响。玻璃护栏的固定件没有直接锁在踏步面板上，而是在龙骨焊接阶段就预埋了内螺纹套筒，套筒位置避开了踏步折边的应力集中区，固定玻璃的驳接爪做了腰型孔预留，现场安装时能消化土建地面的标高误差，不用现场扩孔破坏镀锌层。中间休息平台的侧边做了暗藏的排水坡，不会因为拖地或者雨水残留积在钢板缝隙里造成锈蚀，平台与上下跑楼梯的连接位没有采用现场满焊的方式，而是预留了螺栓连接的法兰盘，工厂预拼装时能把整体形位公差控制在2毫米以内，现场只需要拧螺栓就能完成主体拼接，减少高空焊接的作业量。扶手的木质握把与不锈钢支撑件之间垫了2毫米厚的橡胶减震垫，冬天扶手不会因为金属导热过快冰手，也能避免不同材质热胀冷缩导致的松动，扶手转弯处的衔接件做了圆弧过渡，没有尖锐的拼接棱角，日常使用不会勾挂衣物。侧边的红色装饰封板是卡扣式安装，不用打胶固定，后期检修龙骨或者更换玻璃时，直接撬开卡扣就能操作，不会破坏装饰面的完整性。每级踏步的前端做了2毫米的防滑凸条，凸条和踏步是一体折弯出来的，不是后期粘贴的防滑条，不会出现脱胶翘起的问题，凸条的边缘做了圆角打磨，不会磕碰绊倒行人。龙骨与地面、墙面的连接位都做了可调节的支座，哪怕土建墙面的垂直度有偏差，也能通过支座的调节螺栓把楼梯整体调至水平，不用切割龙骨破坏结构强度。玻璃采用的是夹胶钢化玻璃，固定点的玻璃开孔处做了倒角磨边，驳接爪与玻璃之间垫了尼龙垫片，哪怕楼梯出现微小的形变，也不会直接硬碰硬挤压玻璃，从根源上降低玻璃自爆的概率。
