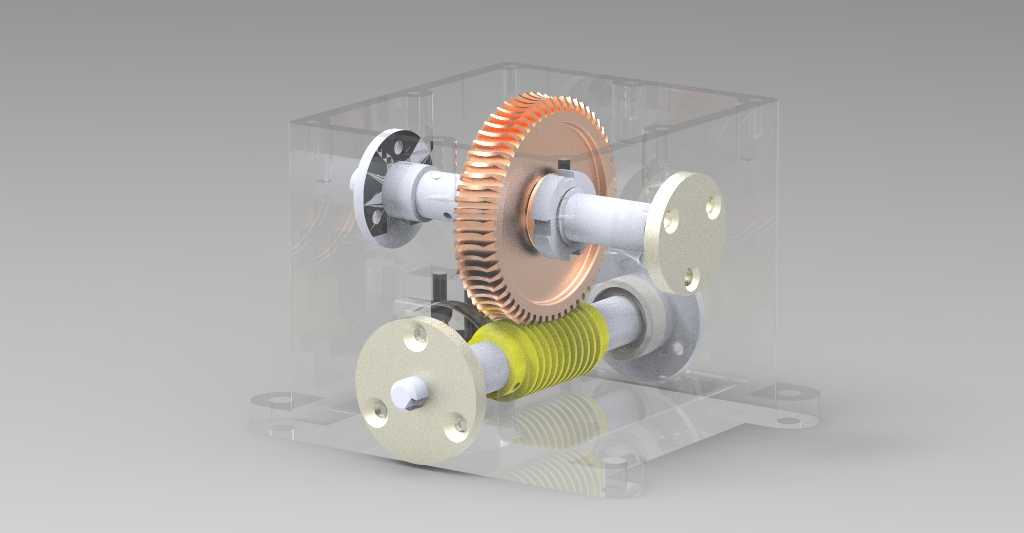

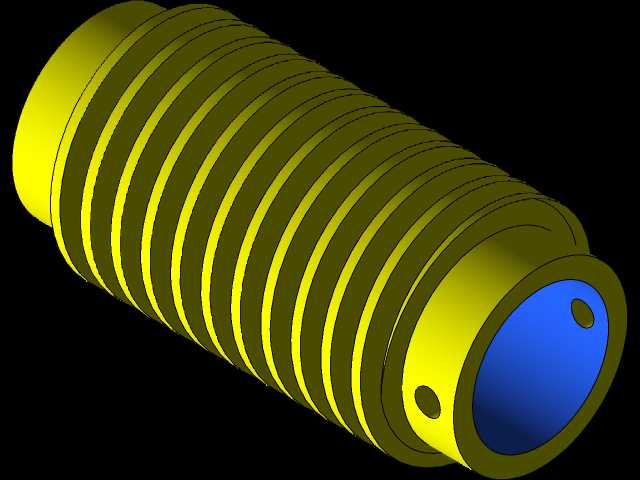

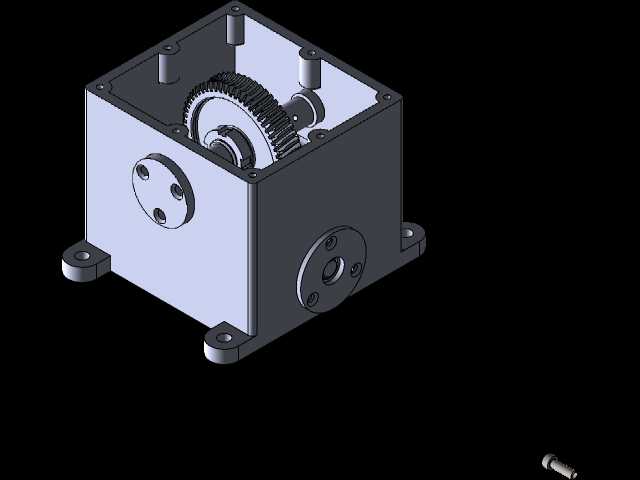

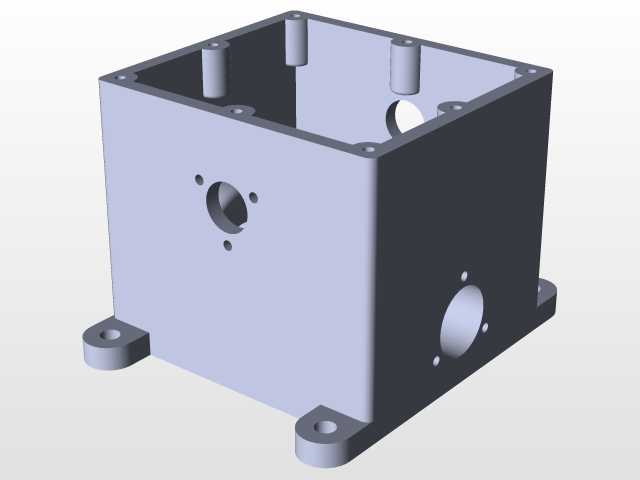

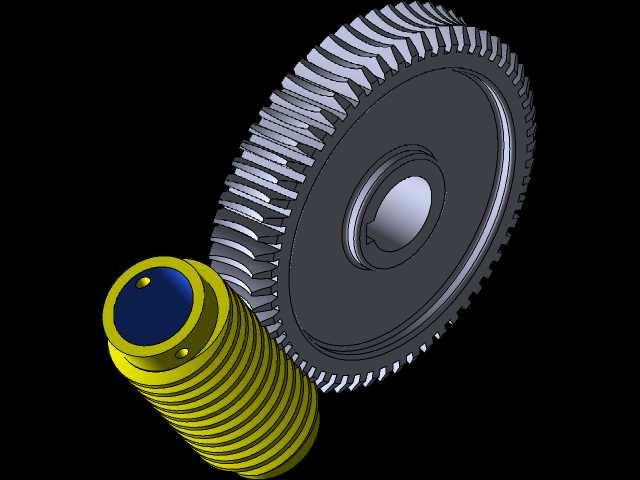

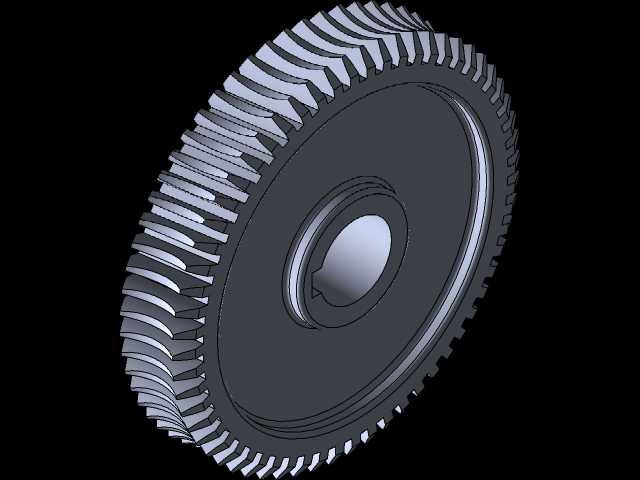

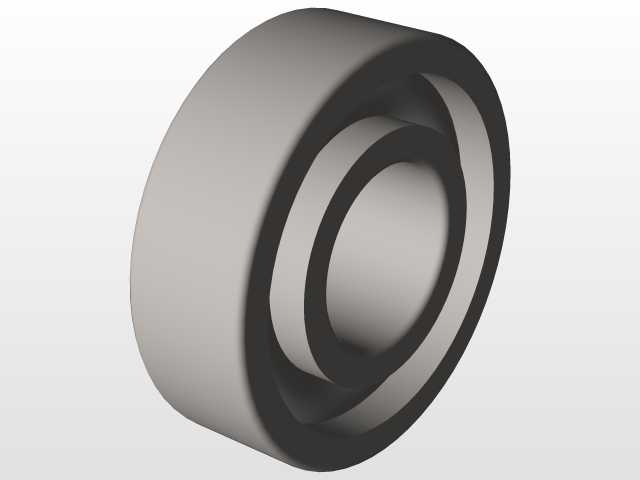

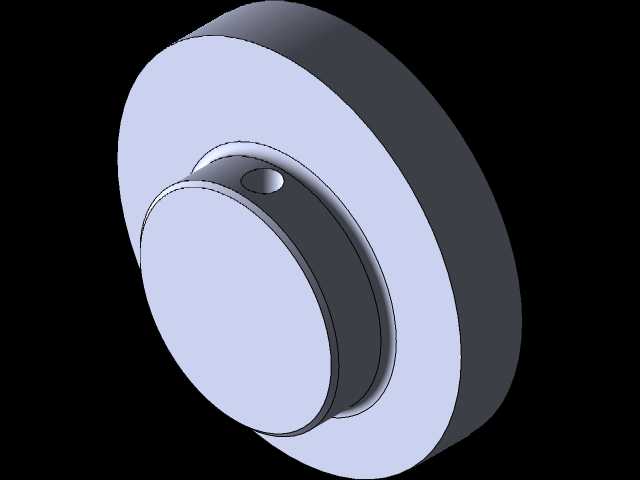

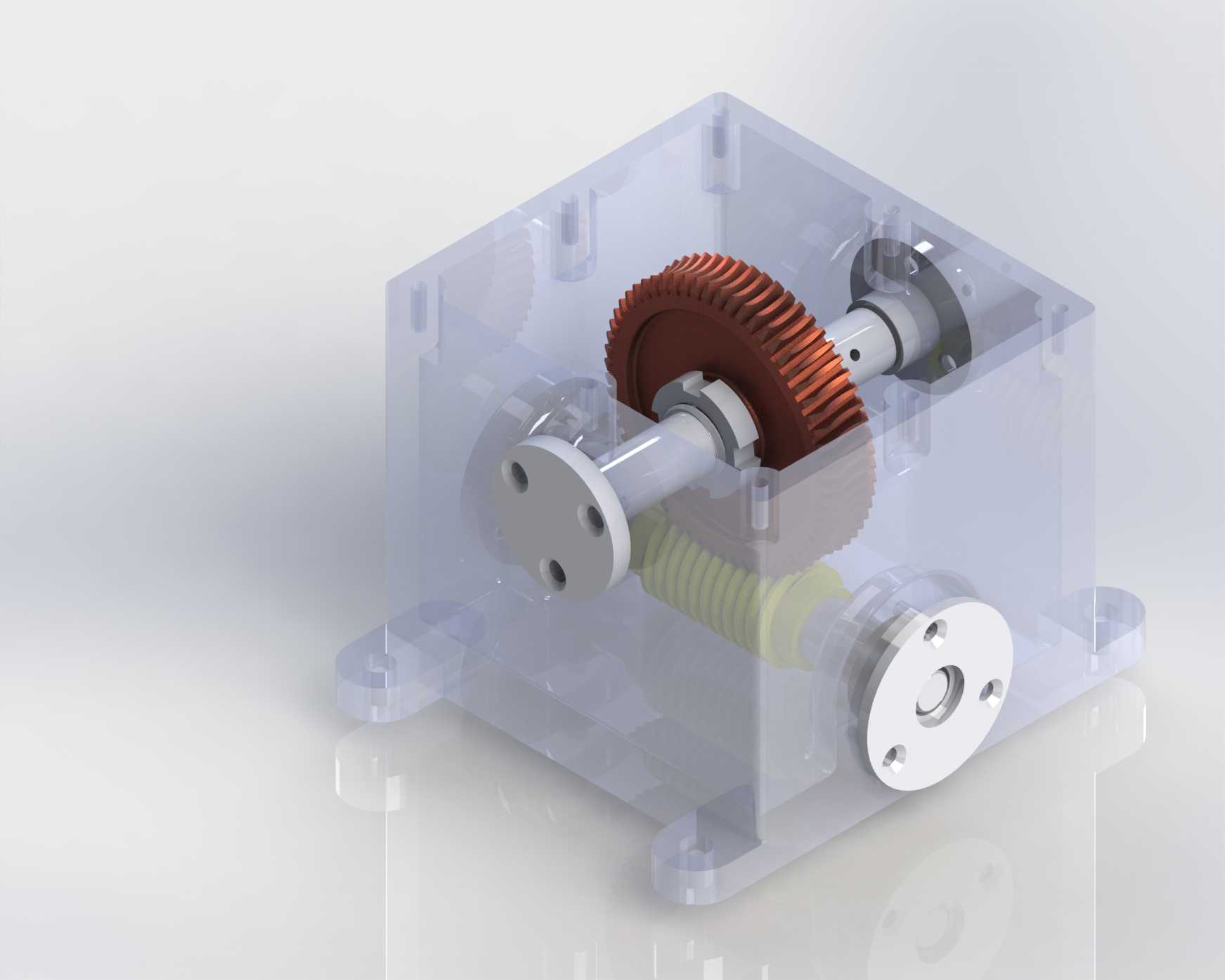

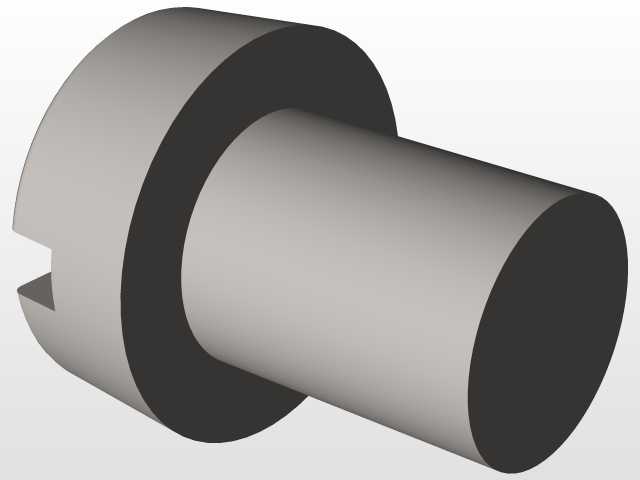

机械实训课堂里,传统封闭蜗轮箱的啮合状态完全被壳体遮挡,学员只能靠剖面示意图脑补齿面接触轨迹,装配时的轴向窜动、侧隙调整偏差也没法直观观察,这套透明壳体的蜗轮传动结构,刚好解决了实训场景里的可视化痛点。透明外壳采用亚克力材质加工,安装孔位的同轴度公差控制在0.02mm以内,避免壳体装配后对两根交错轴的支撑精度造成额外干涉,两端法兰盘的止口设计刚好卡入壳体预留的定位槽,不需要额外打定位销就能保证轴系的初始对中精度。铜质蜗轮的齿向修缘特意做了0.05mm的倒角,既避免装配时齿边剐蹭蜗杆齿面,也能在演示传动时减少啮合冲击带来的卡顿,黄色的蜗杆采用尼龙材质加工,和铜蜗轮配对时的摩擦系数更低,手动转动输入轴时不会出现金属啮合的干涩感,哪怕没有润滑油填充,也能顺畅完成传动比演示。输出轴端的法兰盘预留了四个均布的安装孔,可以直接挂载不同的负载轮,演示不同负载下的传动自锁特性,输入端的手轮做了滚花处理,手动转动时不会打滑,轴系的支撑位置特意选用了带密封圈的微型轴承,既可以减少转动阻力,也能在后续加注润滑脂时防止油脂渗漏污染透明壳体。壳体底部的安装支脚做了沉孔设计,用螺丝固定在实训台架上时,螺丝头不会突出支脚表面,避免台架放置不平稳,支脚的位置刚好对应两根轴的支撑正下方,长期挂载演示负载也不会出现壳体变形。齿面啮合的接触斑点刚好落在蜗轮齿面的中部位置,不需要反复调整轴承端盖的垫片厚度就能达到理想的啮合状态,学员拆解装配时,能直接透过壳体观察到蜗轮蜗杆的交错轴夹角、齿面啮合位置,甚至能看到不同轴向位置下侧隙变化对传动顺畅度的影响,比传统的金属封闭箱体教学效率高出不少。
