三输出轴直角换向齿轮传动箱结构

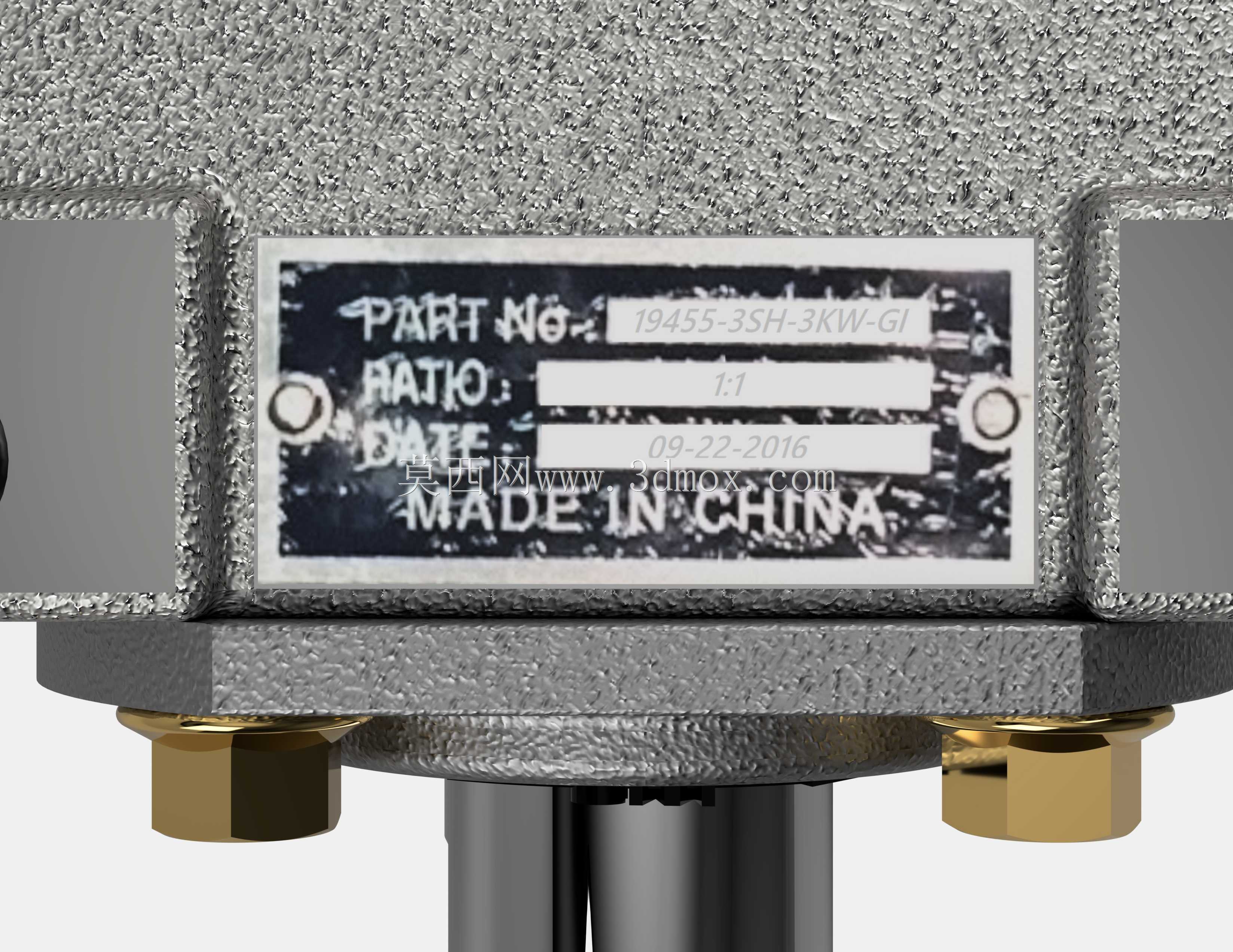

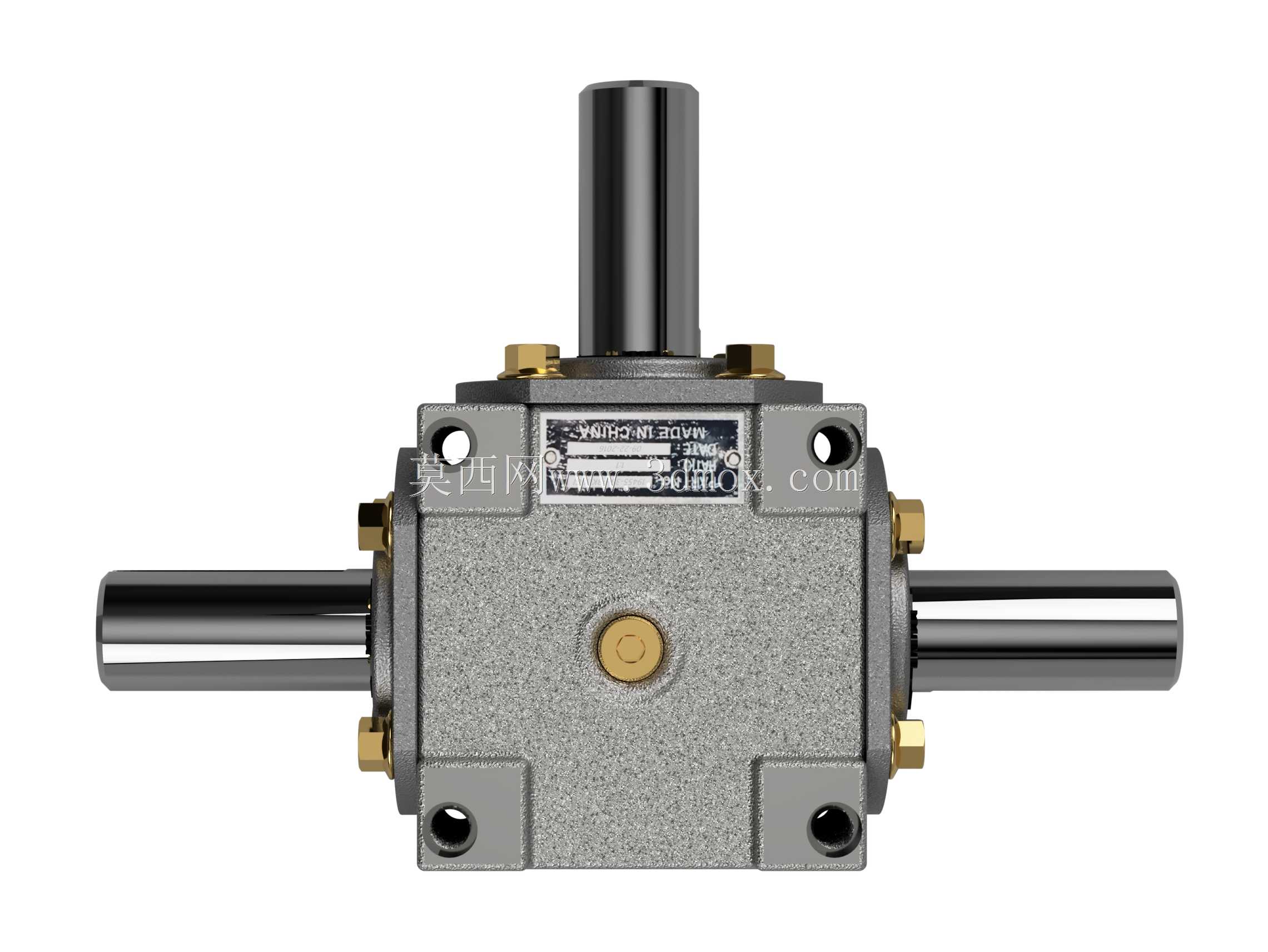

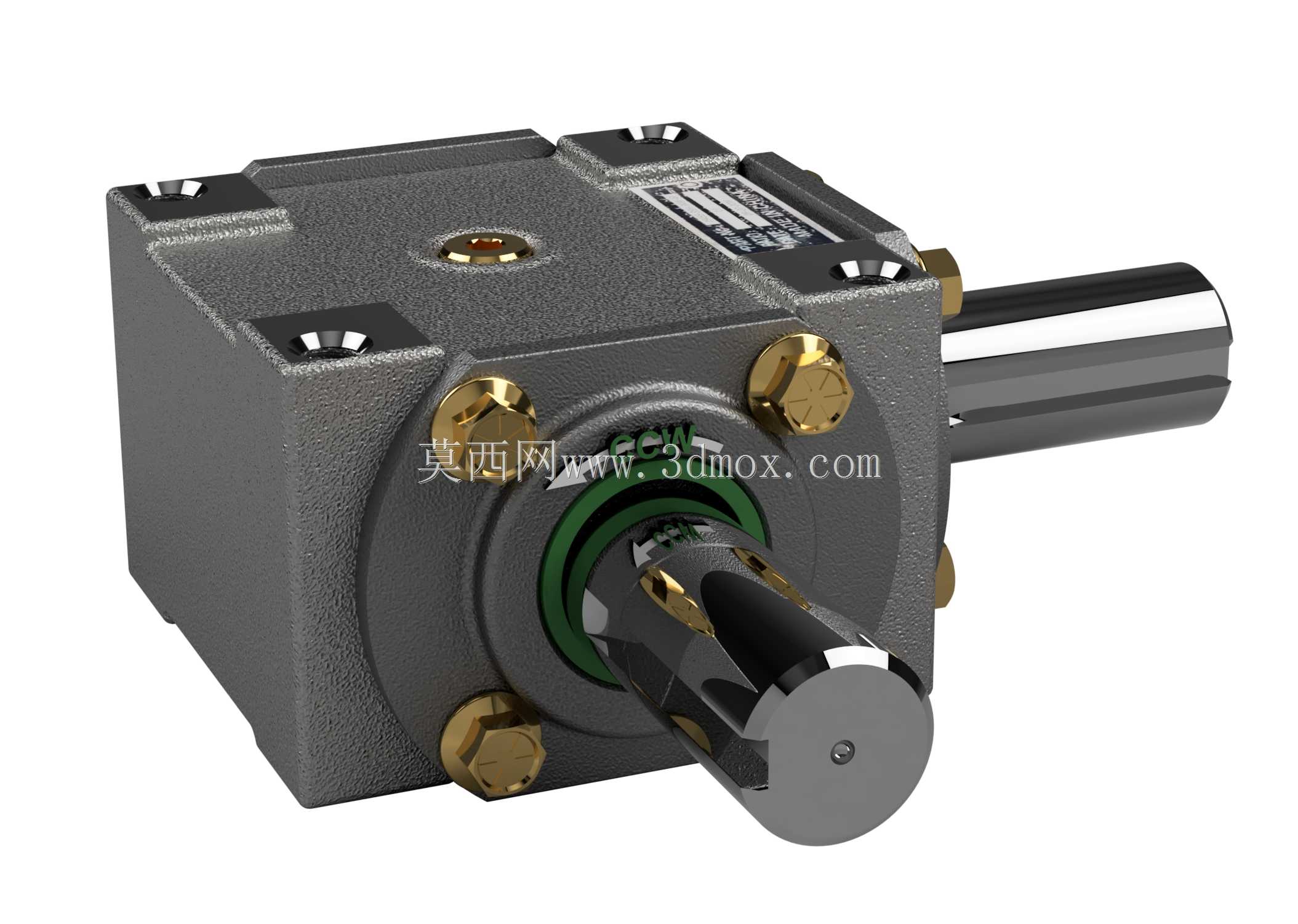

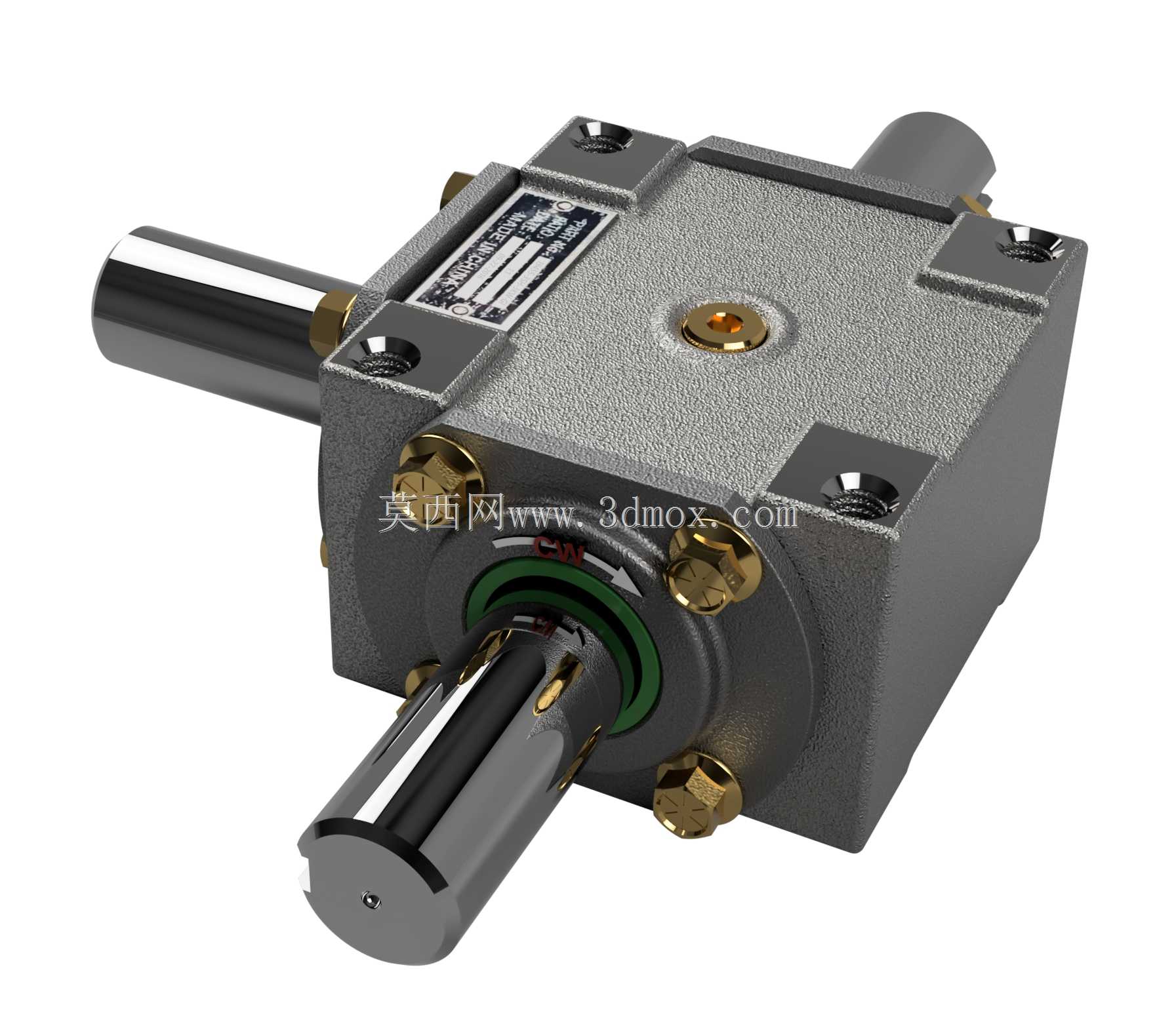

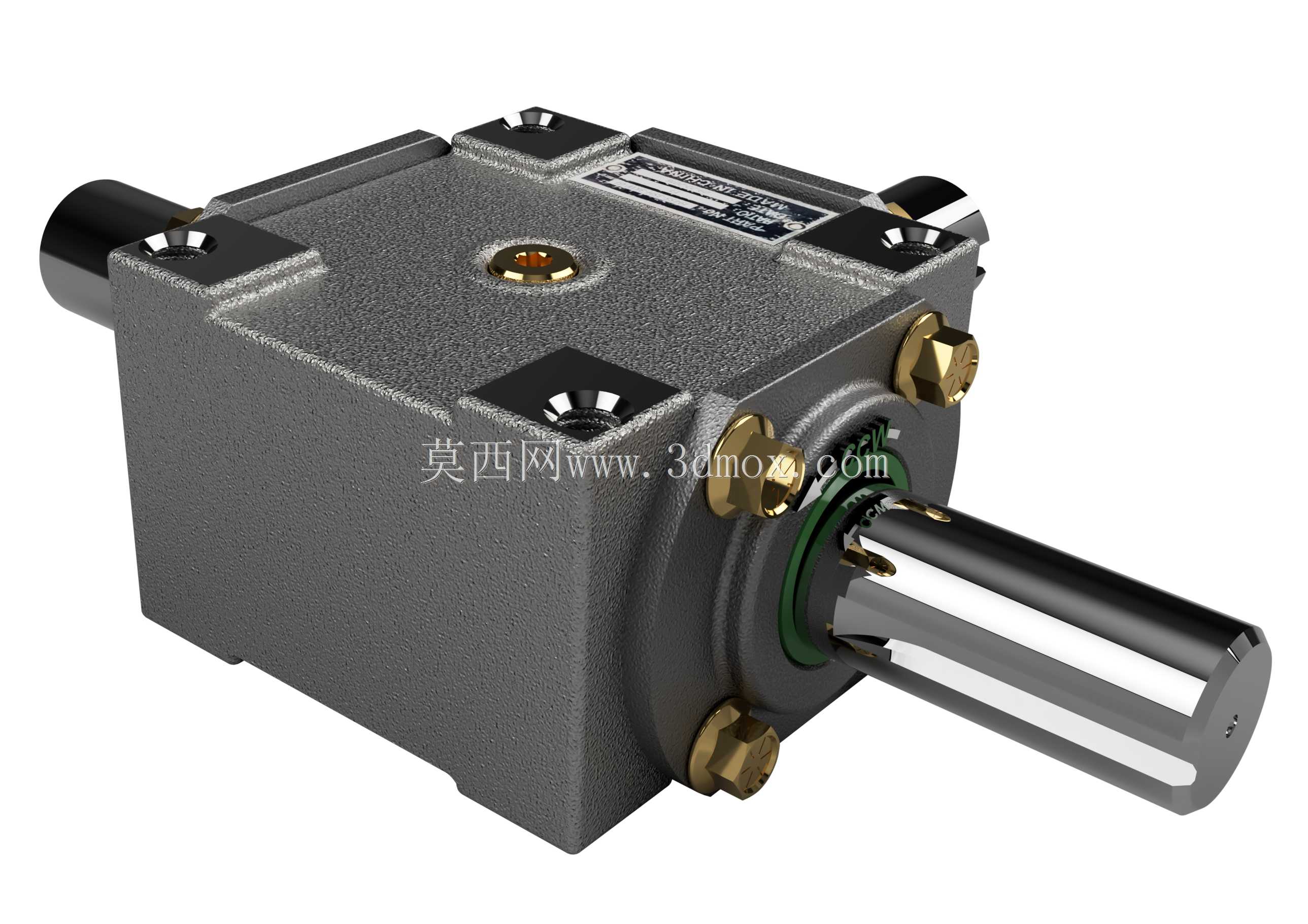

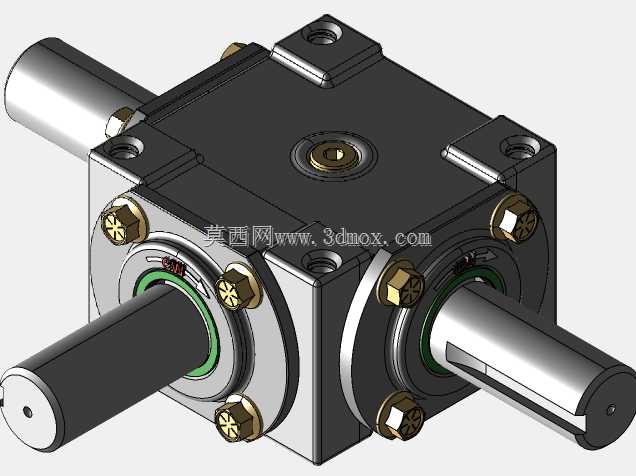

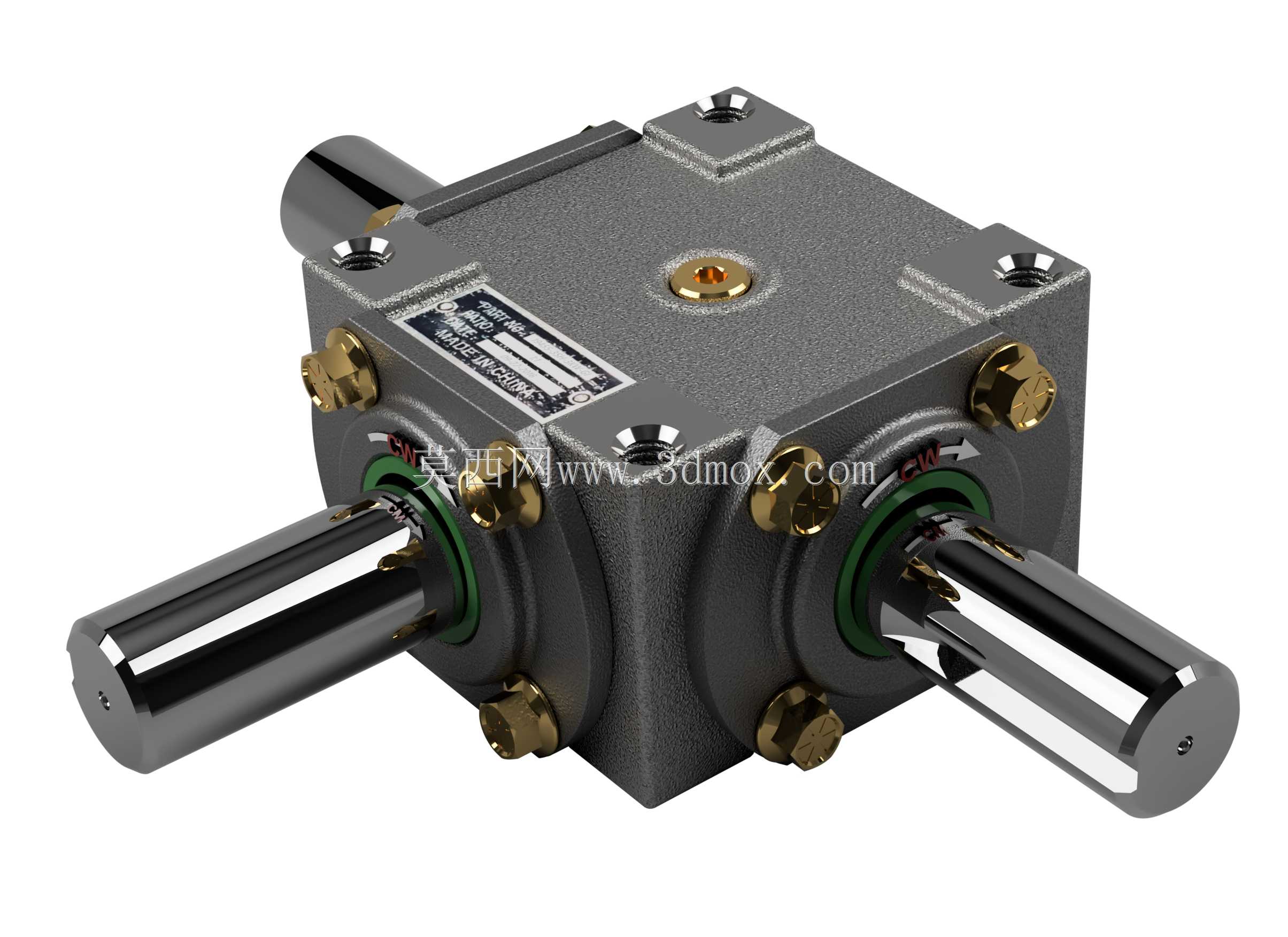

小功率直角传动场景里，箱体结合面渗油、轴端密封过早磨损、键连接受载崩边是常年绕不开的加工适配痛点，这款三输出直角齿轮箱的结构细节，刚好把这些现场反馈的问题逐一做了落地调整。箱盖与本体的结合面没有做常见的全平面铣削，而是在螺栓孔内侧预留了0.15mm的环形密封凸台，装配时密封胶不会被螺栓预紧力挤到箱体内污染润滑油，凸台的加工公差控制在IT7级，哪怕用普通纸质密封垫，也能在3kW额定载荷下做到长期无渗漏，不用额外加工密封槽增加工序成本。三根输出轴的轴肩位置都做了15度的卸荷倒角，油封安装位的粗糙度严格控制在Ra0.8，不会因为加工刀痕刮伤油封唇口，之前同类结构常出现的装机三百小时就漏油的问题，靠这个细节就能把密封件寿命提升两倍以上。所有轴端的1"SAE键槽都做了端部圆弧过渡，没有采用直角清根的设计，铣削加工时不用额外做清根工序，普通键槽铣刀就能一次加工成型，装配时平键推入顺畅，不会出现键侧卡滞需要反复修配的情况，受载时键槽端部的应力集中系数能降低40%，频繁正反转的工况下也不会出现键槽崩裂的故障。箱体上的黄铜油杯位置特意选在三个锥齿轮啮合点的正上方，加注润滑脂时能直接落到啮合齿面，不会出现油脂顺着箱体内壁流走、齿面干磨的情况，油杯的安装螺纹做了预涂密封胶的工艺槽，不用现场缠生料带就能做到密封。箱体外部的紧固螺栓都采用了沉头孔设计，螺栓头部完全没入箱体表面，安装时不会和周边的机架、护板产生干涉，哪怕安装空间狭窄，也能顺利完成螺栓紧固，不用特意预留扳手操作的额外空间。轴承安装位的孔肩做了微小的退刀槽，轴承压装时不会因为孔肩的圆角卡滞，能完全贴合定位面，轴向窜动量控制在0.02mm以内，齿轮啮合间隙能长期保持稳定，不会因为轴承窜动出现啮合异响、齿面偏磨的问题。
