无汞涡轮增压器精密结构设计

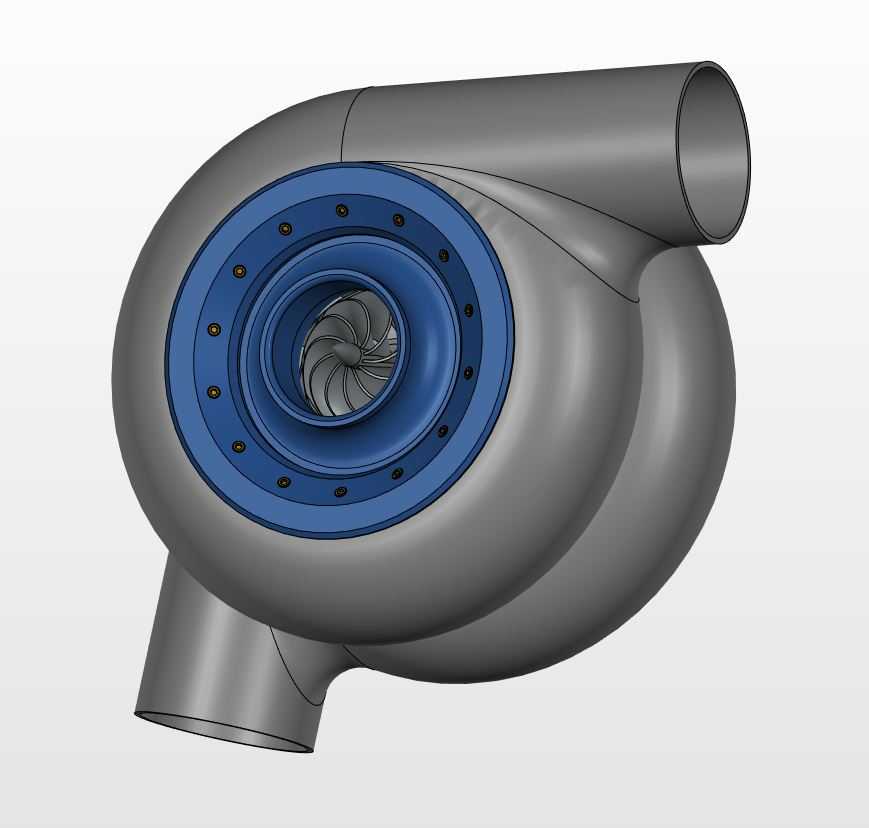

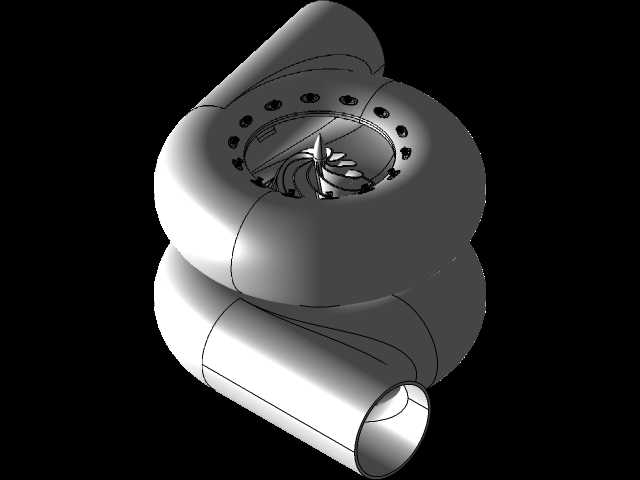

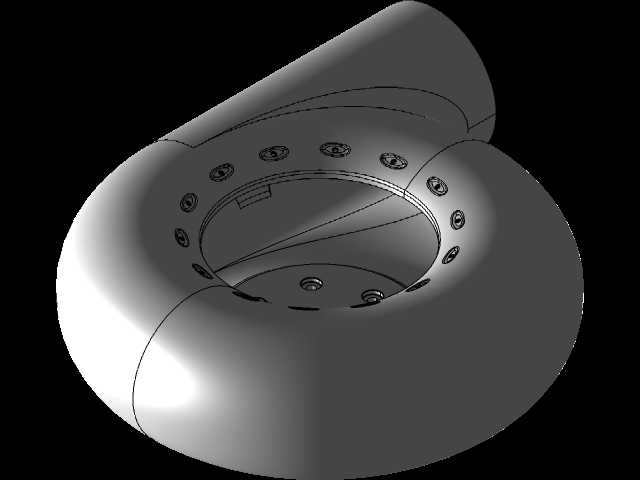

压气机壳的蜗道曲面曲率过渡一直是铸造环节的高频痛点，曲率突变处极易出现浇铸冷隔、壁厚不均的缺陷，后续机加工时还会因余量差导致振刀，直接破坏流道的气动轮廓。这套设计在蜗壳与进出口接管的衔接段做了连续曲率的顺滑处理，没有生硬的折线转角，壁厚从蜗舌位置到出口段按流体流速变化做梯度递减，既避免了厚大截面带来的铸造缩松风险，也减少了机加工时的余量波动，数控铣削流道时不需要反复调整进给参数就能保证表面粗糙度要求。

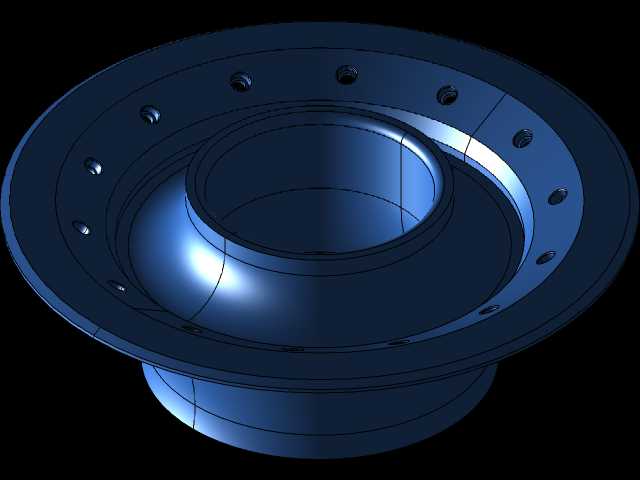

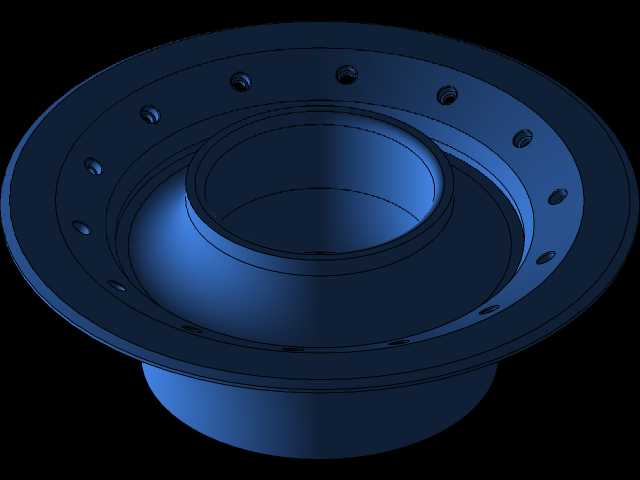

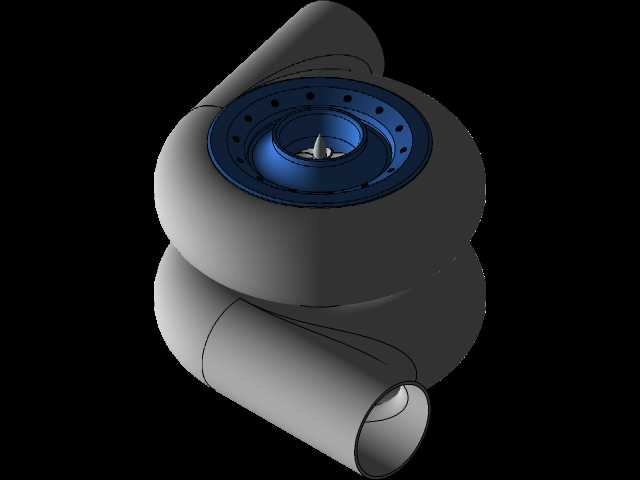

蓝色的压端连接法兰没有采用常规的均匀螺栓孔布局，而是顺着蜗壳的周向应力分布调整了孔位间距，高应力区的孔边做了0.8mm的圆角沉台，避免螺栓预紧时法兰面出现应力开裂。法兰与蜗壳主体的衔接处加了窄边加强筋，筋的高度刚好避开螺栓扳手的操作空间，不会给装配环节带来干涉，同时能抵消增压工况下法兰的翘曲变形，保证密封面的平面度长期稳定。

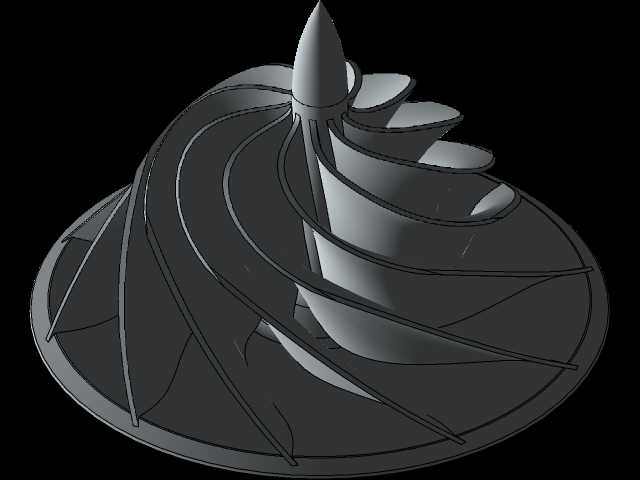

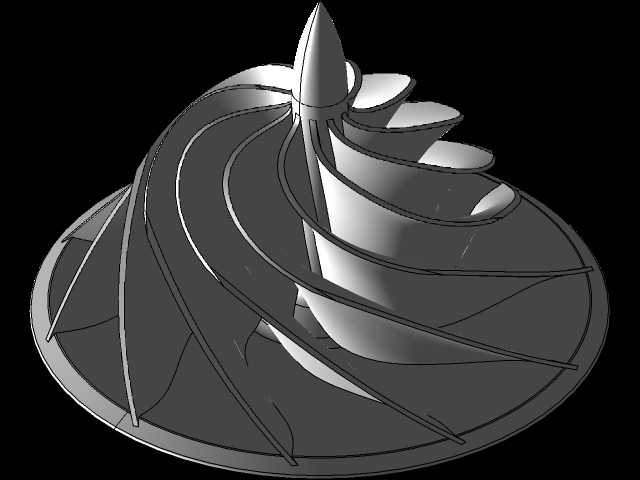

内部叶轮的叶片前缘做了小角度的斜切处理，叶根与轮盘的过渡圆角按不同叶片位置做了差异化设计，靠近蜗舌侧的叶片圆角更大，能降低高速旋转时的应力集中，也减少了气流进入叶道时的冲击损失。叶轮与轴系配合的中心孔做了定位止口，装配时不需要反复打表找正就能保证同轴度，止口边缘的倒角刚好适配密封件的安装尺寸，不会出现密封件被切边的隐患。

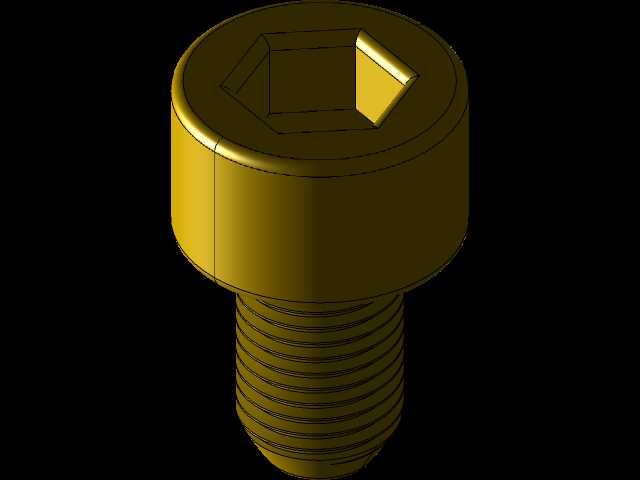

进出口接管的端面做了定位凸台，与外接管路对接时能快速找准中心，接管外壁的加强筋顺着气流方向布置，不会额外增加流阻，还能提升接管的抗振性能，避免发动机运行时的振动导致接管焊缝开裂。整套结构没有多余的装饰性特征，每一处曲面、每一个凸台、每一处圆角都对应着加工、装配、工况运行的实际需求，没有为了视觉效果牺牲工艺可行性，哪怕是小到螺栓孔的沉头深度，都匹配了标准螺栓的头部尺寸，装配时不会出现螺栓露头或者拧不到位的问题。
