盘式无刷永磁同步电机结构设计

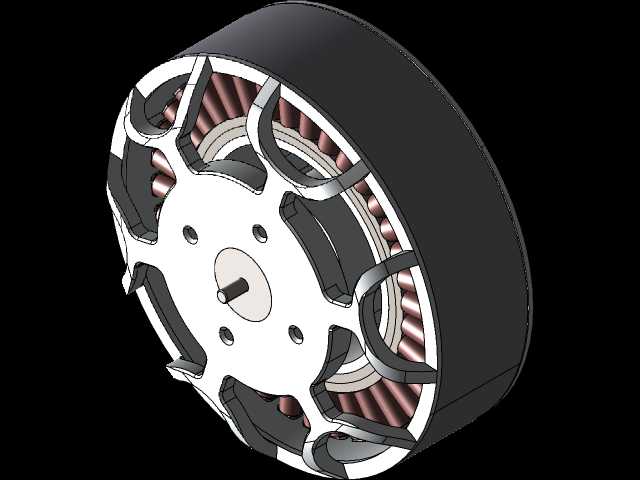

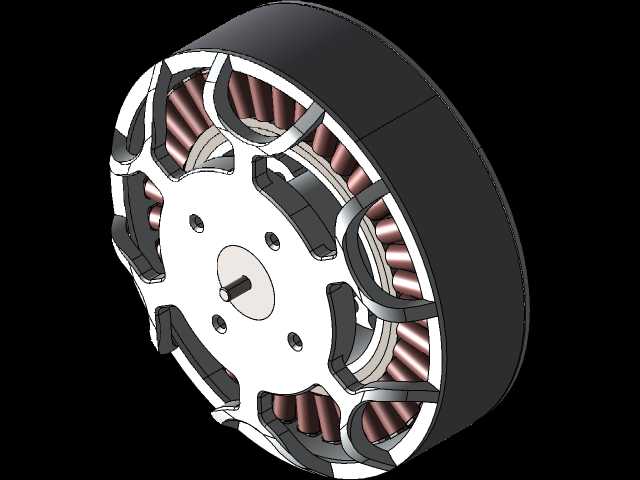

航模动力电机的加工适配一直是小批量试制环节的核心痛点，两款相近规格的盘式电机仅存在轴向尺寸差异，若分别开模加工壳体与端盖，会直接拉高30%以上的单件制造成本，还会拉长交付周期。这款盘式电机的结构设计刚好踩中了加工适配的核心需求，定子铁芯的绕线槽采用等宽开口设计，绕线时可使用通用的航模电机绕制夹具，不需要针对3.5mm的轴向尺寸差定制专用绕线工装，漆包线的排布间隙控制在0.08mm以内，既避免了绕线过程中漆皮被槽口刮破的隐患，也能保证绕组浸漆后的填充率达到72%，兼顾散热效率与磁耦合性能。转子外壳采用一体旋压成型的薄壁结构，壁厚控制在1.2mm，选用6061铝合金做硬质阳极氧化处理，表面的镂空散热孔位置避开了磁钢粘贴的受力区域，旋压过程中不需要额外做局部加厚处理，普通的数控旋压设备就能完成加工，不需要定制专用的旋压模具。端盖的安装孔位采用统一的孔距设计，两款不同轴向长度的电机可以共用同一款端盖加工工装，仅需要调整转子外壳的旋压进给深度就能完成不同规格产品的切换，加工时的刀具路径不需要重新编写，端盖中心的输出轴轴承位采用H7公差配合，轴承压装时可以使用通用的压装套筒，不会因为壳体尺寸差异出现压装偏斜的问题。磁钢粘贴位的槽深统一设计为1.5mm，两款电机使用同规格的弧形钕铁硼磁钢，磁钢表面做环氧镀层处理，粘贴时使用耐高温的结构胶，涂胶厚度控制在0.1mm，既保证高速旋转时磁钢不会出现甩脱风险，也不会因为胶层过厚导致气隙不均匀引发的运转振动。输出轴采用不锈钢材质，轴伸端的卡簧槽位置做了圆角过渡处理，卡簧装配时不会出现应力集中断裂的问题，轴与转子铁芯的配合采用过盈压装，过盈量控制在0.02mm，常温下压装就能满足扭矩传递需求，不需要额外做键连接或者点胶固定，减少了装配工序的复杂度。绕组的出线孔位置做了倒角处理，电源线穿出时不会被锐边割破绝缘层，出线端的焊盘位置预留了足够的焊锡空间，焊接香蕉插头时不需要额外弯折导线，避免了导线内部铜丝断裂引发的缺相故障。壳体表面的散热筋与镂空孔形成贯通的散热风道，电机带载运转时，旋翼产生的下行气流可以直接穿过镂空孔带走绕组产生的热量，连续满负荷运转时绕组温度能控制在85摄氏度以内，不会出现永磁体高温退磁的问题。
