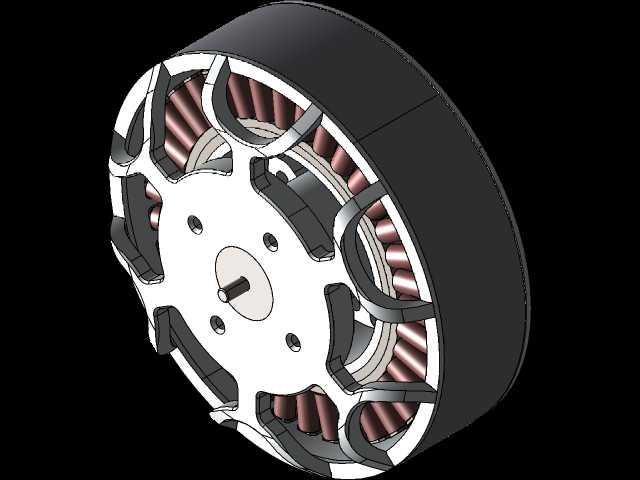

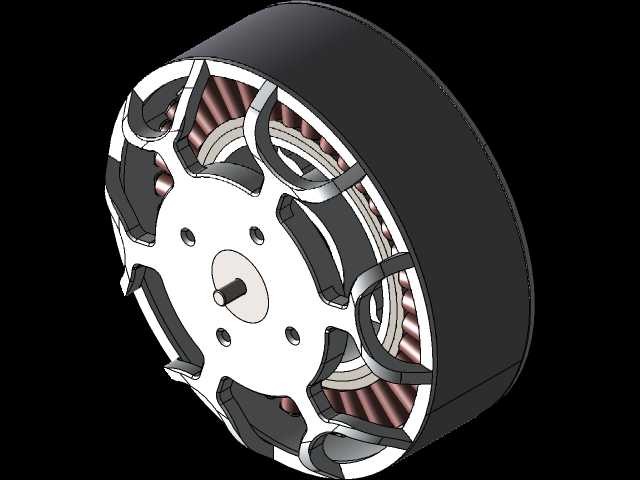

多旋翼航模用外转子无刷永磁电机结构

这款外转子结构的永磁同步无刷电机，主要面向消费级及工业级多旋翼无人机、固定翼航模、小型垂直起降飞行器的动力系统场景，也可适配小型轻量化电动载具、低转速大扭矩桌面传动装置的动力输出需求，是航模动力领域应用极为广泛的一类动力单元。从实际用途来看，该类电机承担着将电能转化为旋转机械能、直接驱动螺旋桨产生升力或推力的核心作用，相比同功率等级的有刷电机，它没有碳刷磨损带来的寿命短板，运转过程中电磁干扰更低，能量转换效率更高，能够在长时间连续运转工况下保持稳定的动力输出，适配航模飞行过程中频繁的转速变化、负载波动需求。从功能特性来看，该系列电机包含两个适配不同安装空间的子型号，二者定子、转子的电磁结构设计完全一致，绕组参数、KV值保持统一，仅在轴向长度上存在差异，能够覆盖不同起飞重量的飞行器动力需求：短轴向版本重量更轻，适合对整机重量控制严苛的轻量化航拍无人机、竞速航模；长轴向版本扭矩输出余量更充足，适合搭载任务载荷的工业级多旋翼、长航时固定翼飞行器。外转子的结构设计让转子外壳直接包裹定子组件，旋转过程中外壳可以带动气流直接扫过定子绕组与铁芯，无需额外加装散热结构就能实现良好的自然散热效果，同时外转子结构的转动惯量更大，运转时转速稳定性更强，能够抵消螺旋桨旋转带来的小幅振动，提升飞行器飞行过程中的姿态稳定性。从设计思路来看，这款电机采用了分数槽集中绕组的定子结构，能够有效降低齿槽转矩，让电机在低转速启动阶段更加平顺，没有卡顿感；端盖部分采用镂空式的辐条支撑结构，在保证端盖结构强度、支撑转子轴承稳定运转的前提下，尽可能去除了多余的结构材料，降低电机整体自重，同时镂空结构也能让外部空气更顺畅地进入电机内部，带走绕组运转产生的热量；输出轴采用短出轴设计，搭配端面的安装孔位，能够直接适配市面上绝大多数标准规格的航模螺旋桨快装结构，无需额外加装转接件，减少动力传输路径上的零件数量，降低传动过程中的能量损耗。从外形尺寸与安装边界来看，两款电机的径向安装尺寸完全统一，端盖上的固定孔位分布一致，用户可以根据飞行器的载重、续航需求在同安装位上替换不同轴向长度的型号，无需重新设计机架的电机安装座，大幅降低飞行器的设计迭代成本；短款型号轴向长度更短，安装后不会突出机架过多，能够适配折叠机臂的紧凑型无人机结构，长款型号虽然轴向长度略长，但径向尺寸没有变化，不会增加机臂方向的横向尺寸，不会影响飞行器的折叠收纳尺寸。电机的出线位置设计在定子基座的中心区域，能够顺着机臂内部的走线槽布置电源线，避免线材外露被螺旋桨打到，同时也能优化整机的气动外形，减少飞行过程中的空气阻力。
