小型高频主轴驱动变频器结构设计

这款小型高频驱动装置，主要面向小型数控加工设备的高速主轴驱动场景，适配桌面级CNC雕刻机、小型精雕设备、实验台高速电机驱动等对安装空间、驱动频率有较高要求的应用场合，能够为输出功率2.2Kw以内的高速主轴电机提供0-650Hz范围的宽频电力输出，满足高速主轴从低速大扭矩启动到上万转高速稳定运转的全工况驱动需求。

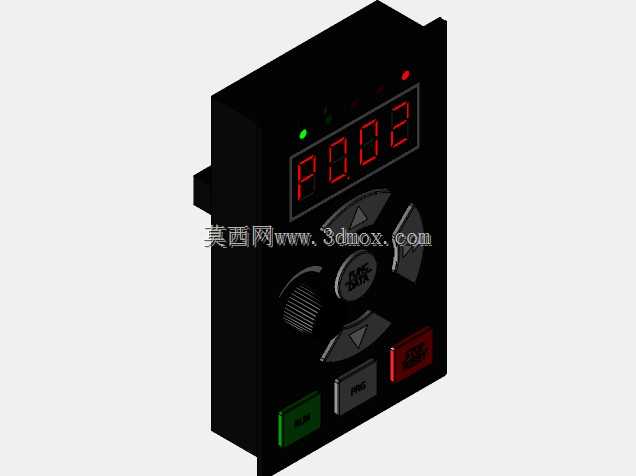

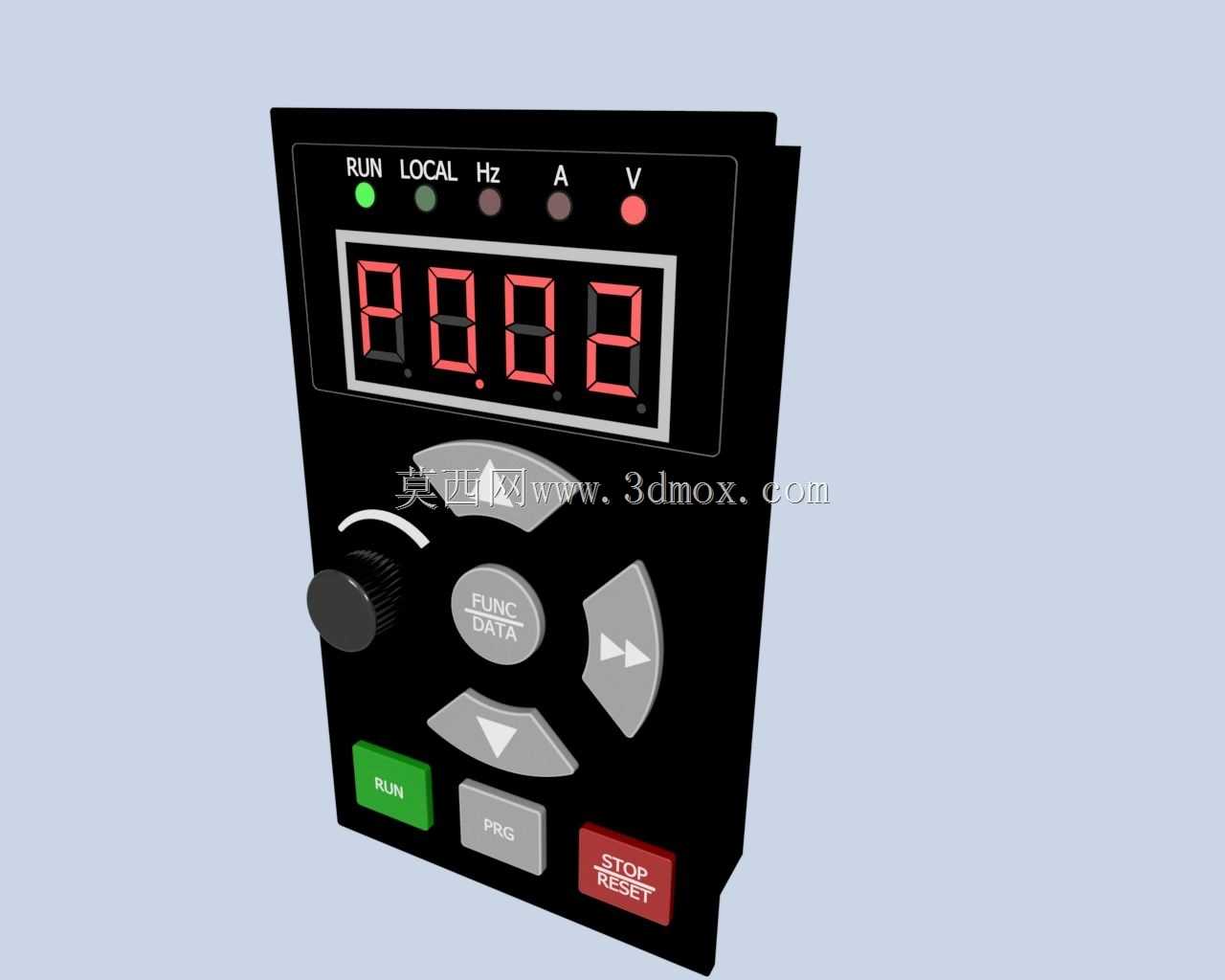

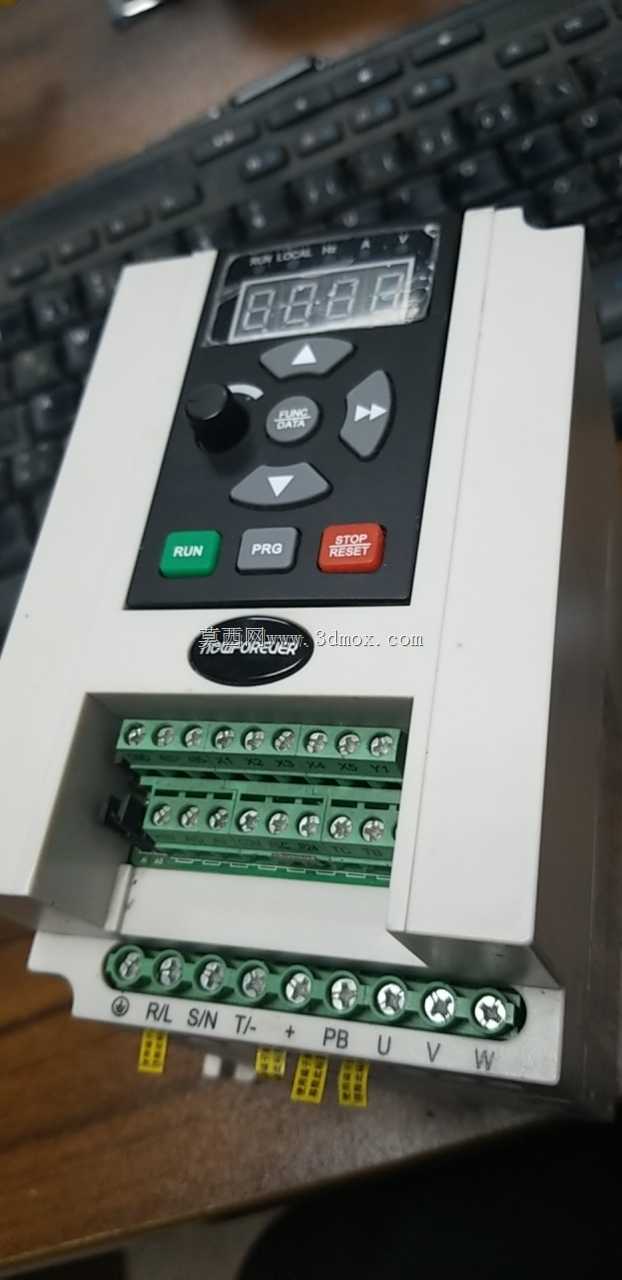

从实际用途来看，该装置区别于常规工业变频器的大体积设计，主打紧凑轻量化的安装适配性，既可以嵌入小型数控设备的电控仓内集成安装，也可以通过壁挂方式独立固定在设备侧方，无需占用过大的安装空间，适配小型加工设备紧凑化的布局设计需求。装置正面集成了数显操作面板，配备运行状态数码显示屏、功能调节旋钮、方向控制按键、启停与复位操作键，操作人员无需外接额外操作终端，即可直接在设备端完成频率设定、参数调整、运行状态切换、故障复位等日常操作，大幅降低小型设备的操作复杂度。

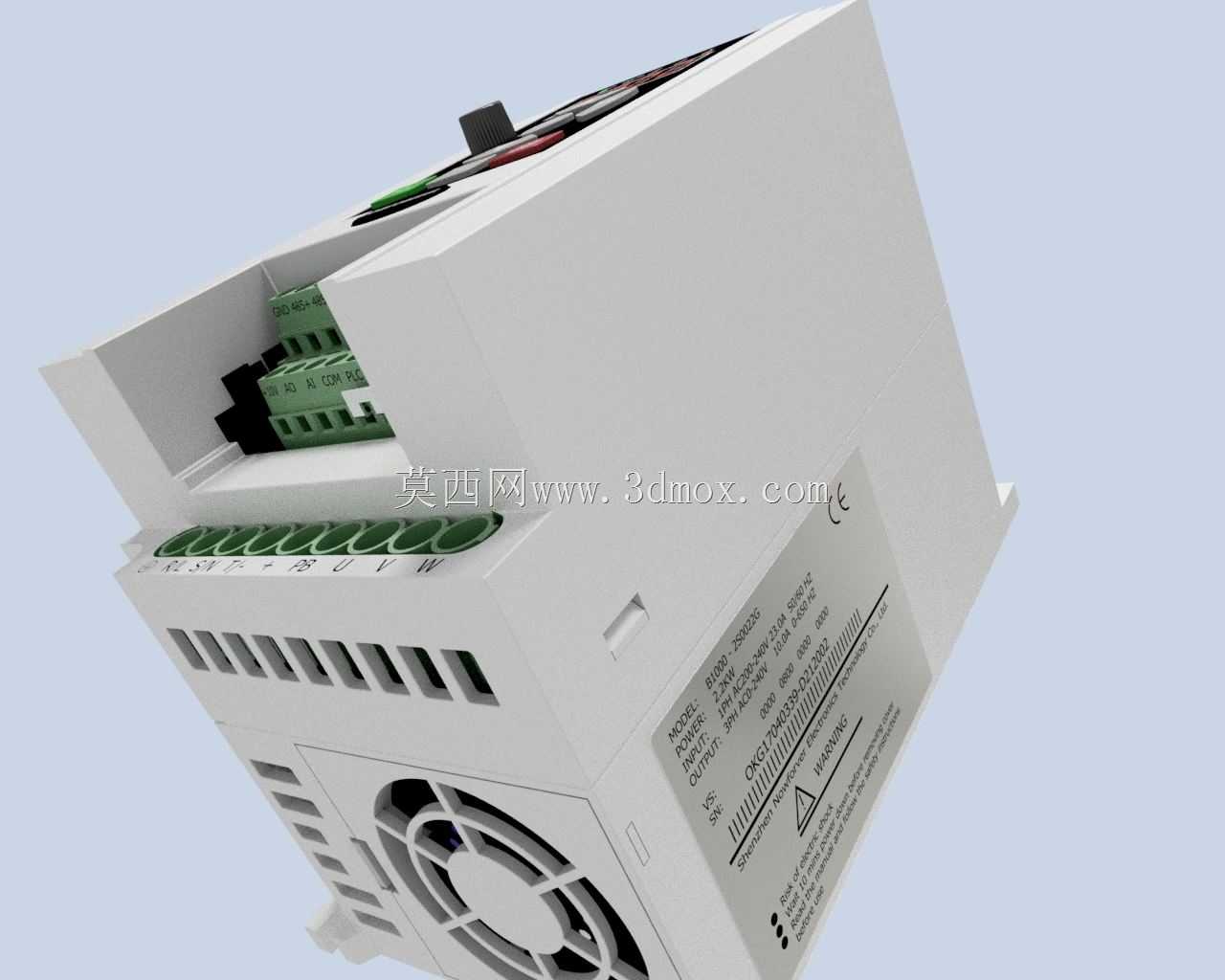

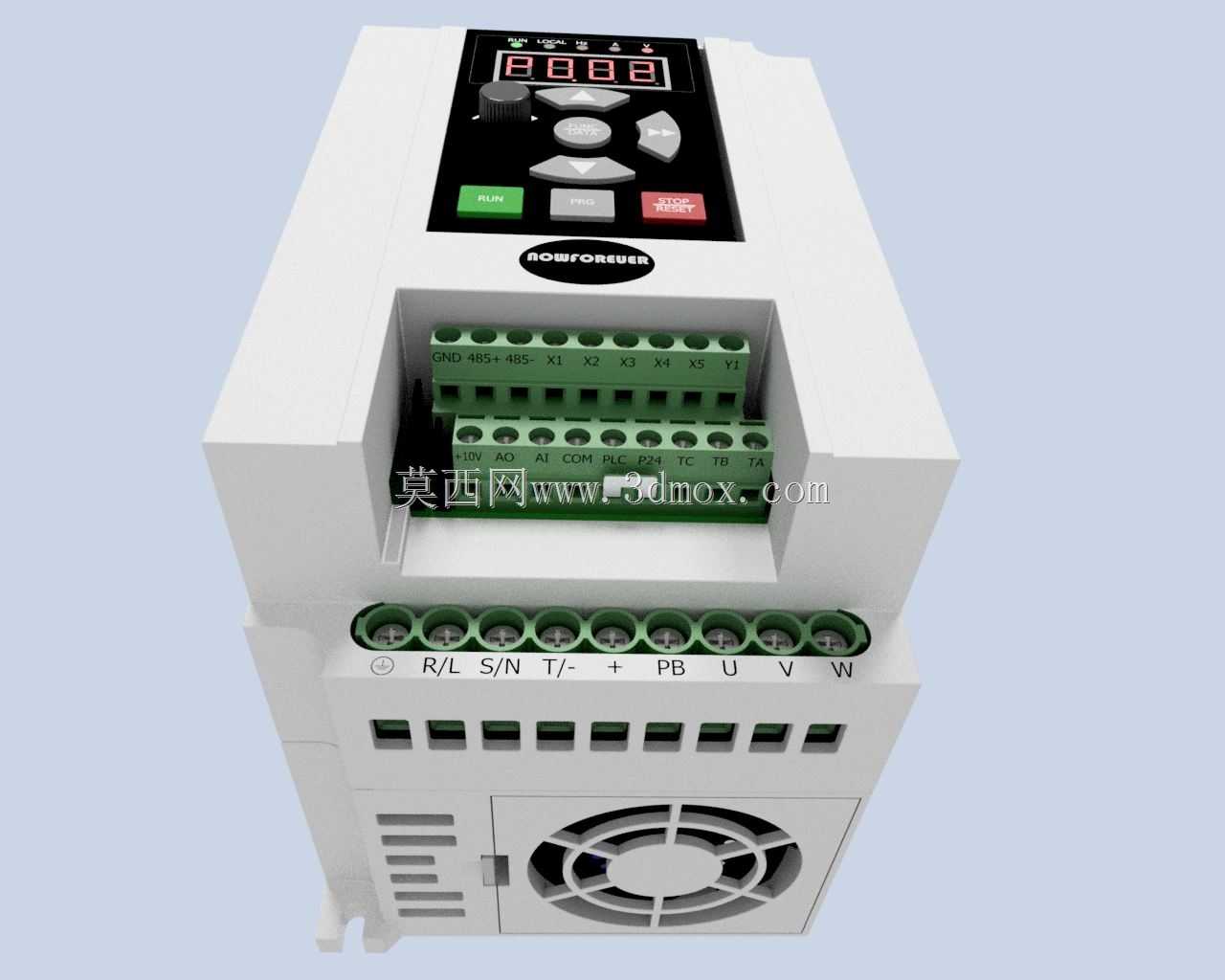

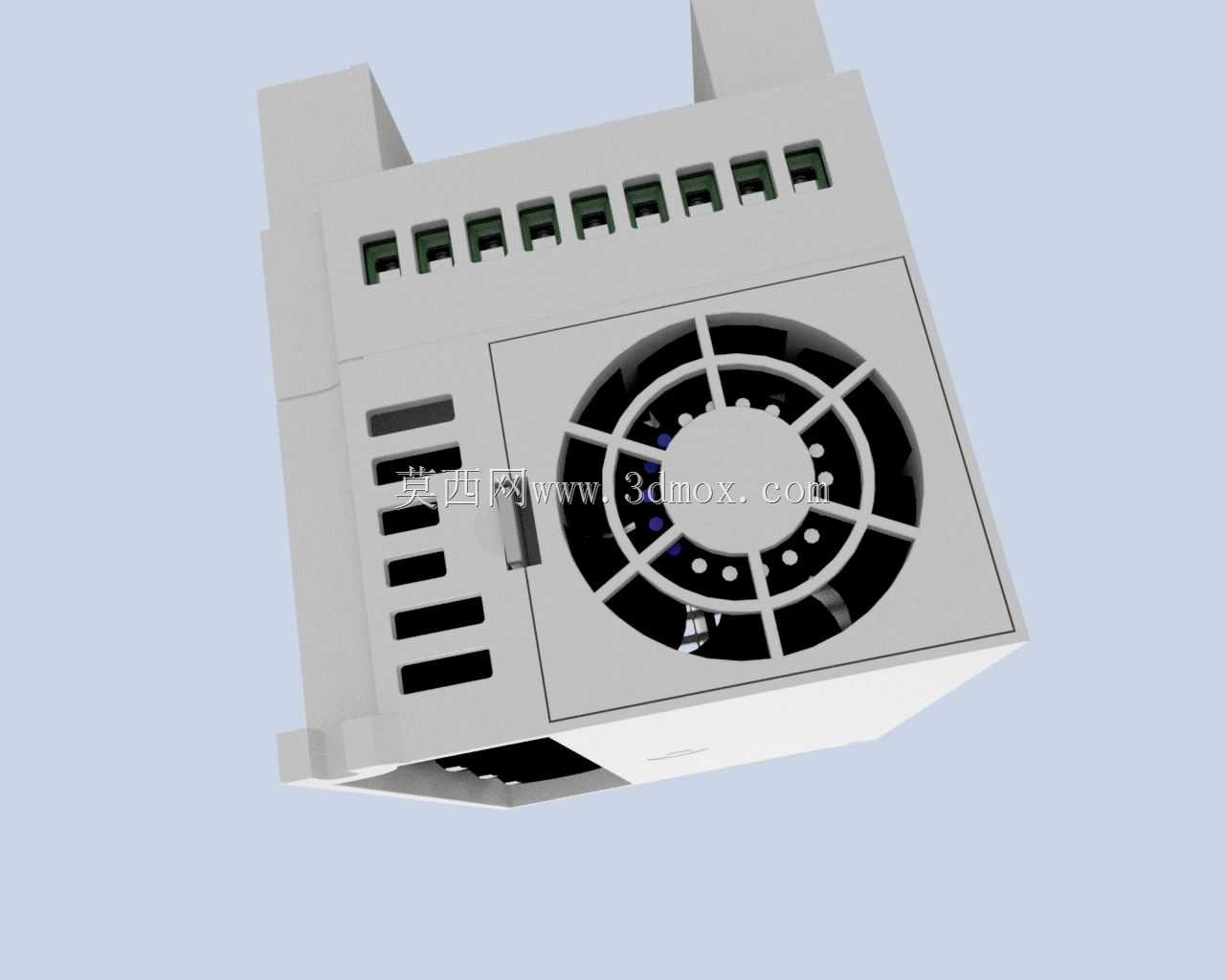

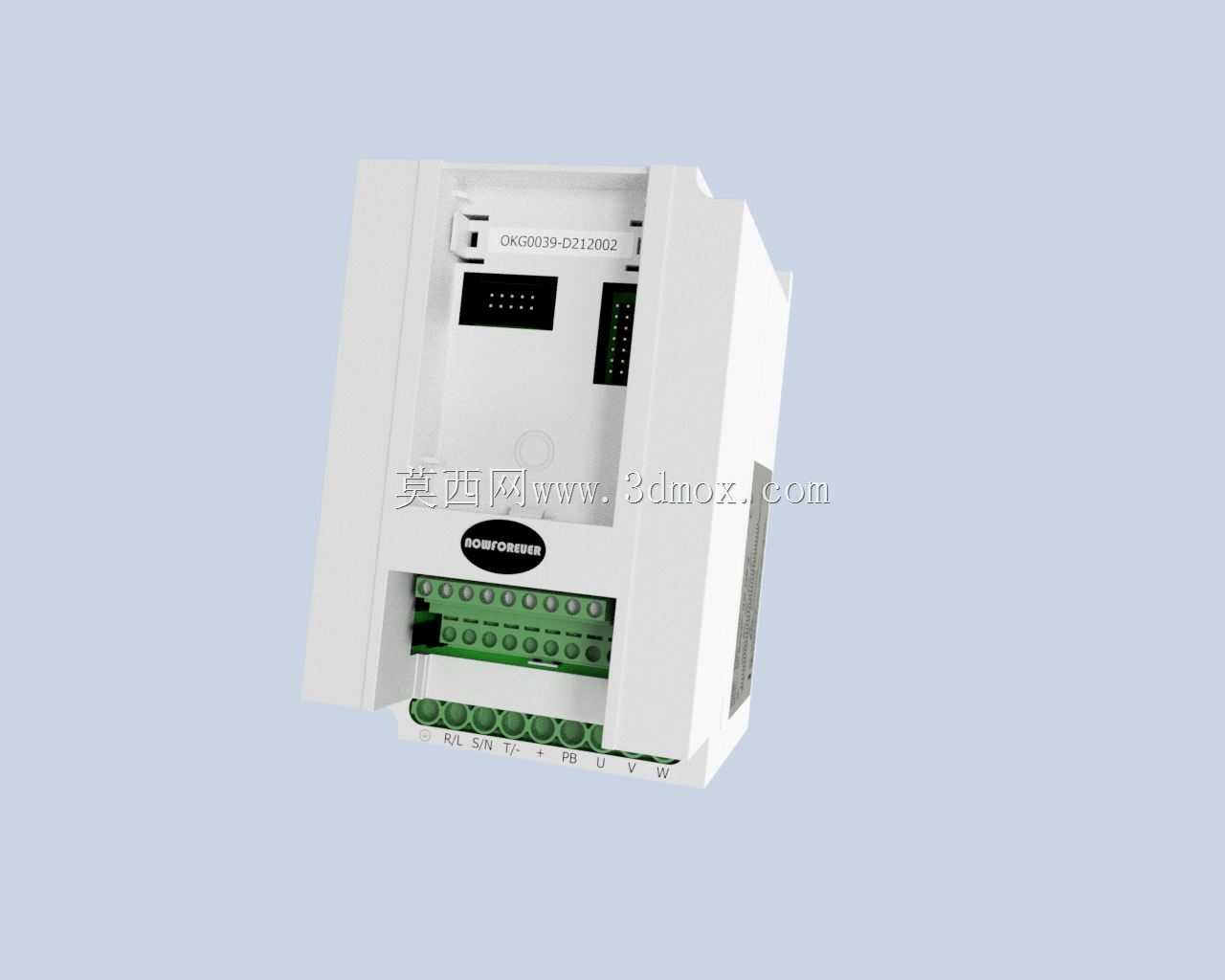

从产品功能特性来看，该驱动装置内置了标准VDE规范的安全保护电路，主回路接线端子采用分层布局设计，强电输入、制动回路、输出端子分区排布，接线时能够清晰区分不同回路，避免错接引发的设备故障；控制回路端子采用翻盖式防护设计，日常使用时端子盖可以遮挡接线部位，避免加工场景下的切削粉尘、金属碎屑落入端子排引发短路故障，同时端子标识清晰，适配通用的工业控制接线标准，无需额外转接即可匹配常见的主轴电机、数控系统控制信号。装置底部集成了轴流散热风道，配合壳体侧面的通风栅格形成贯通式散热流道，能够在长时间高频输出工况下带走功率元件产生的热量，保证设备长时间连续运行的稳定性。

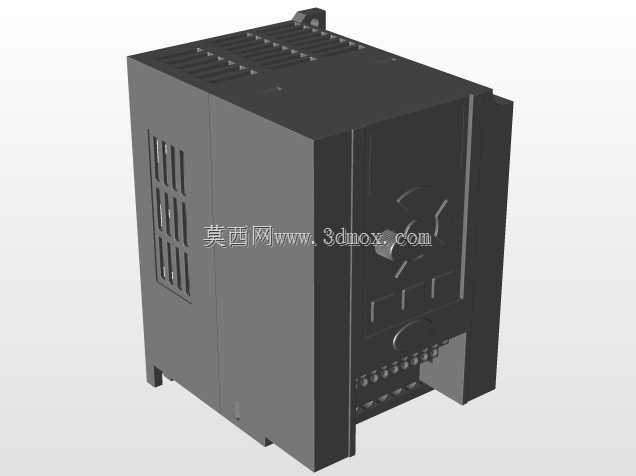

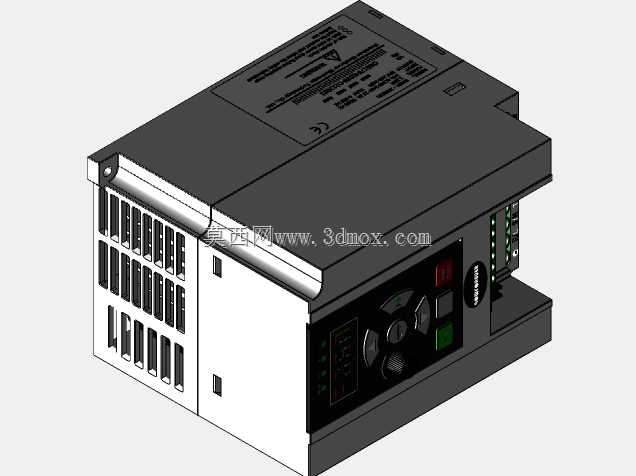

从设计思路来看，整体造型采用规整的长方体切角设计，壳体采用阻燃工程塑料材质，兼顾绝缘性能与结构强度，安装固定孔位设置在装置本体的侧边与底部，支持两种不同方向的固定安装方式，能够适配不同设备的安装位布局。接线区域的开盖结构采用卡扣式设计，无需额外工具即可打开端子盖完成接线操作，后期维护检修时操作更加便捷。操作面板的按键采用凸起式防滑设计，即便操作人员佩戴劳保手套也可以准确完成按键操作，适配车间加工场景的实际使用习惯。

从安装边界尺寸来看，该装置整体宽度控制在单手掌托范围内，深度方向预留了接线弯曲的冗余空间，安装时后方仅需预留少量散热空间即可，不需要像大型变频器那样预留大量的检修与散热空间，非常适合空间局促的小型加工设备、教学实验台、便携式加工单元使用。主回路接线端子的接线孔径适配常规6平方以内的动力线缆，控制端子适配0.5-1.5平方的控制信号线，完全覆盖2.2Kw功率等级的线缆载流需求，接线压紧结构采用防滑压线设计，能够避免设备运行振动引发的接线松动问题，提升长期运行的可靠性。
