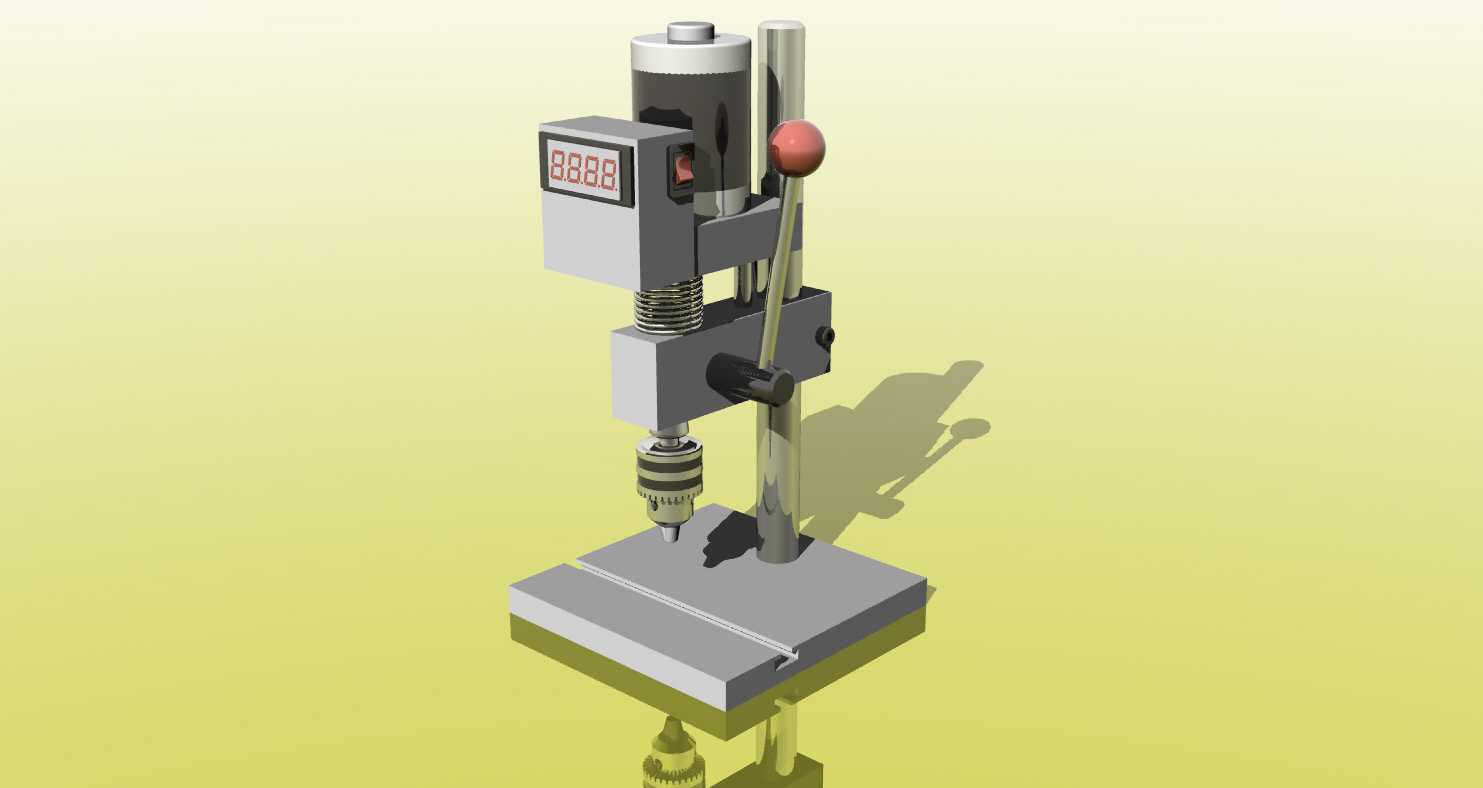

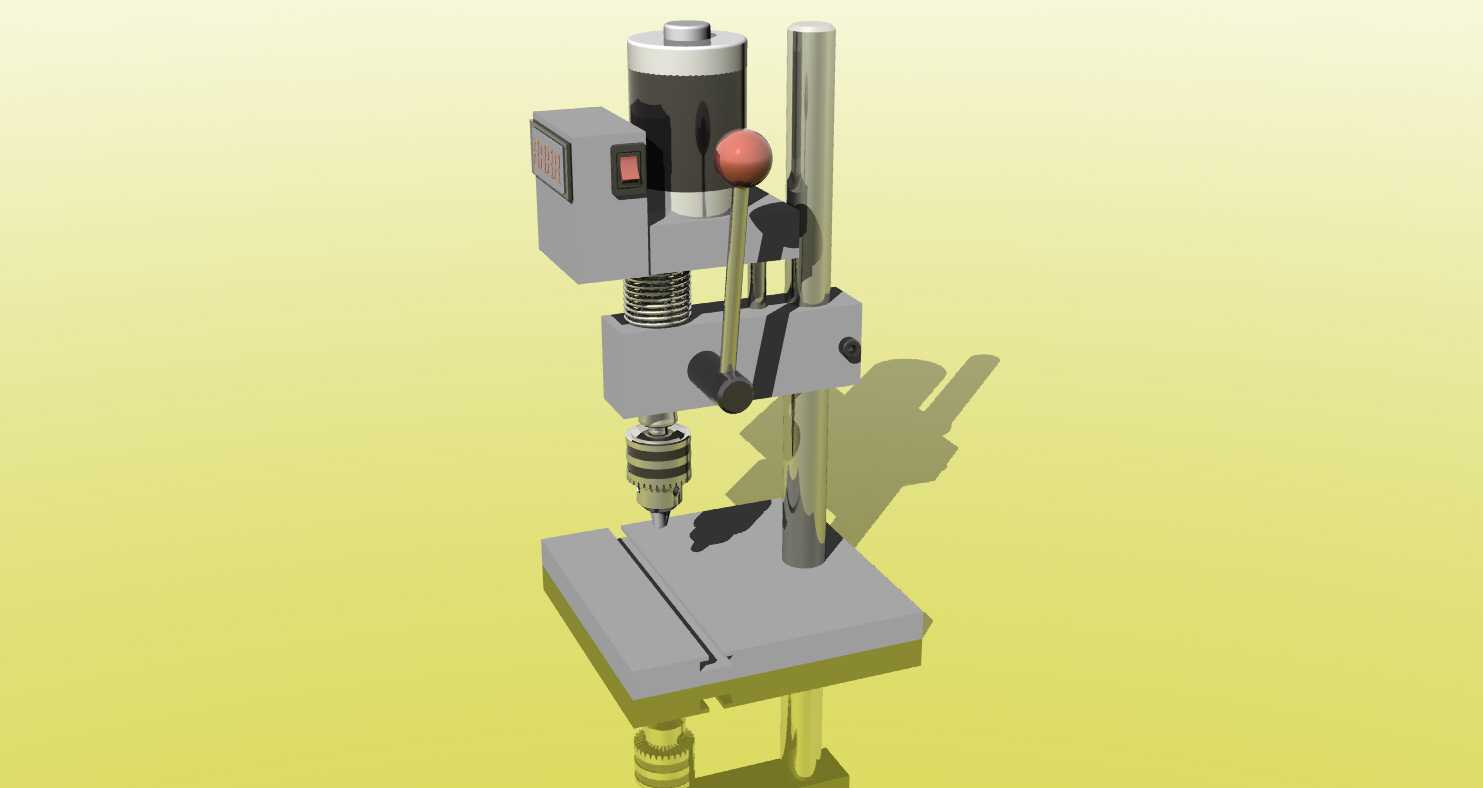

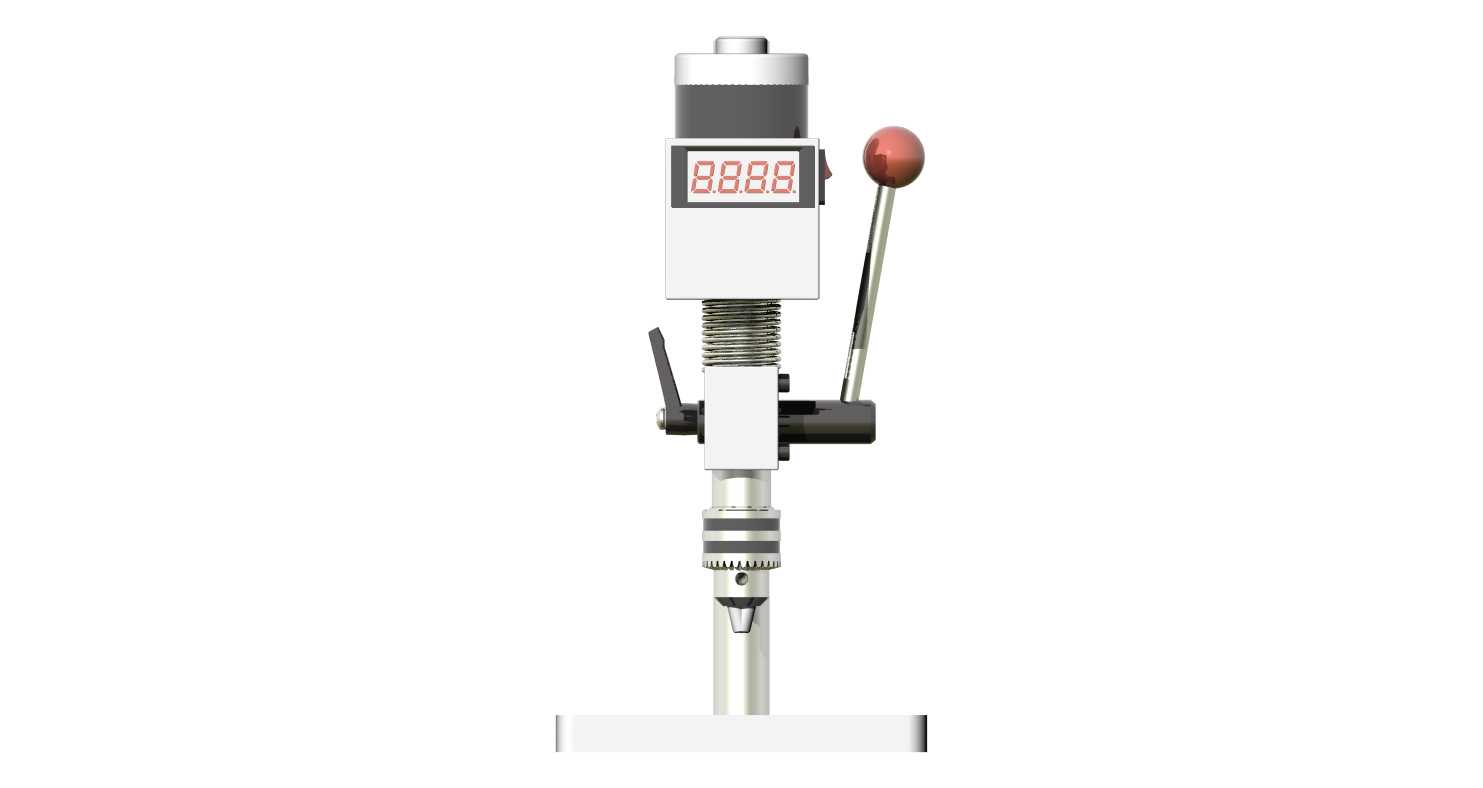

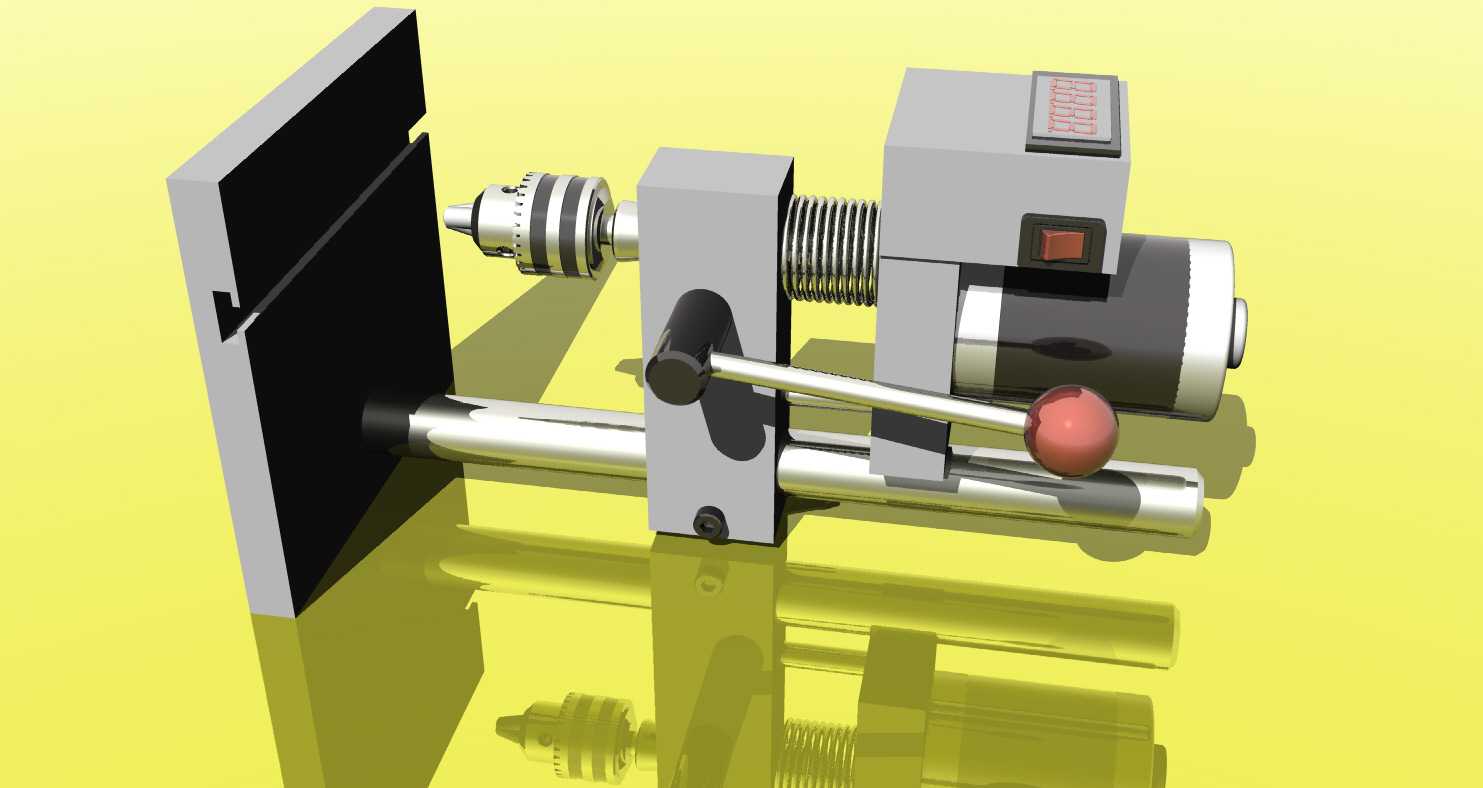

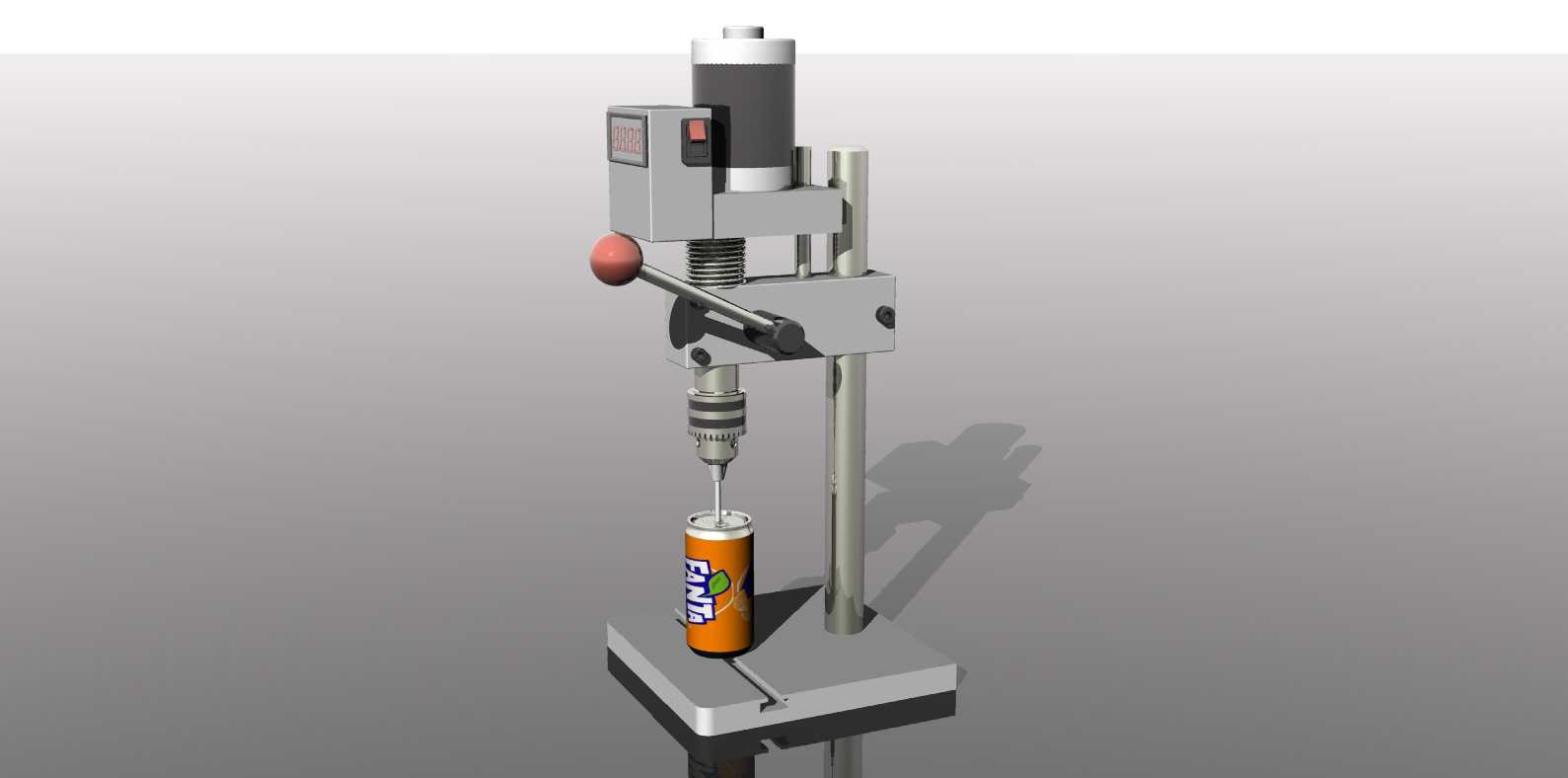

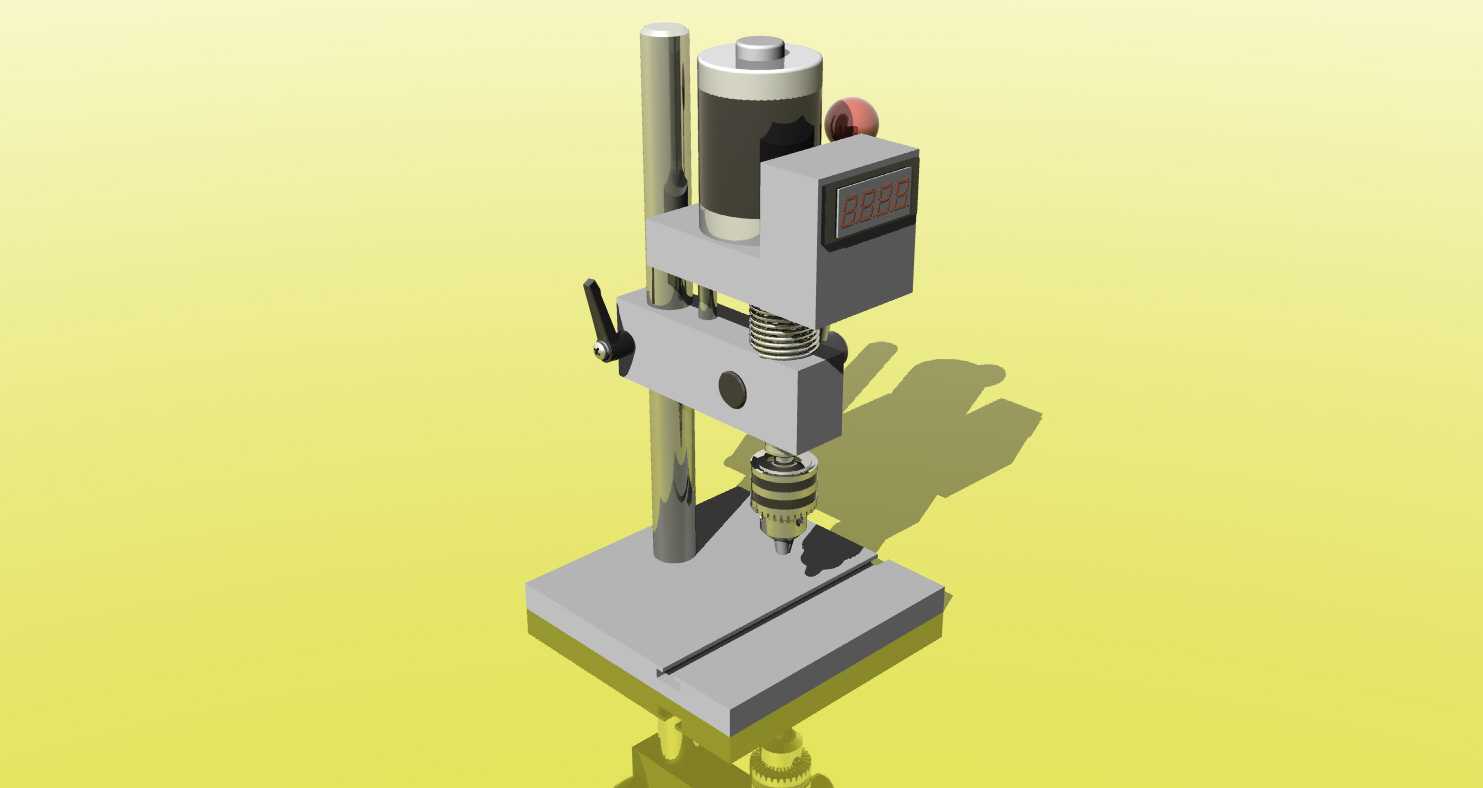

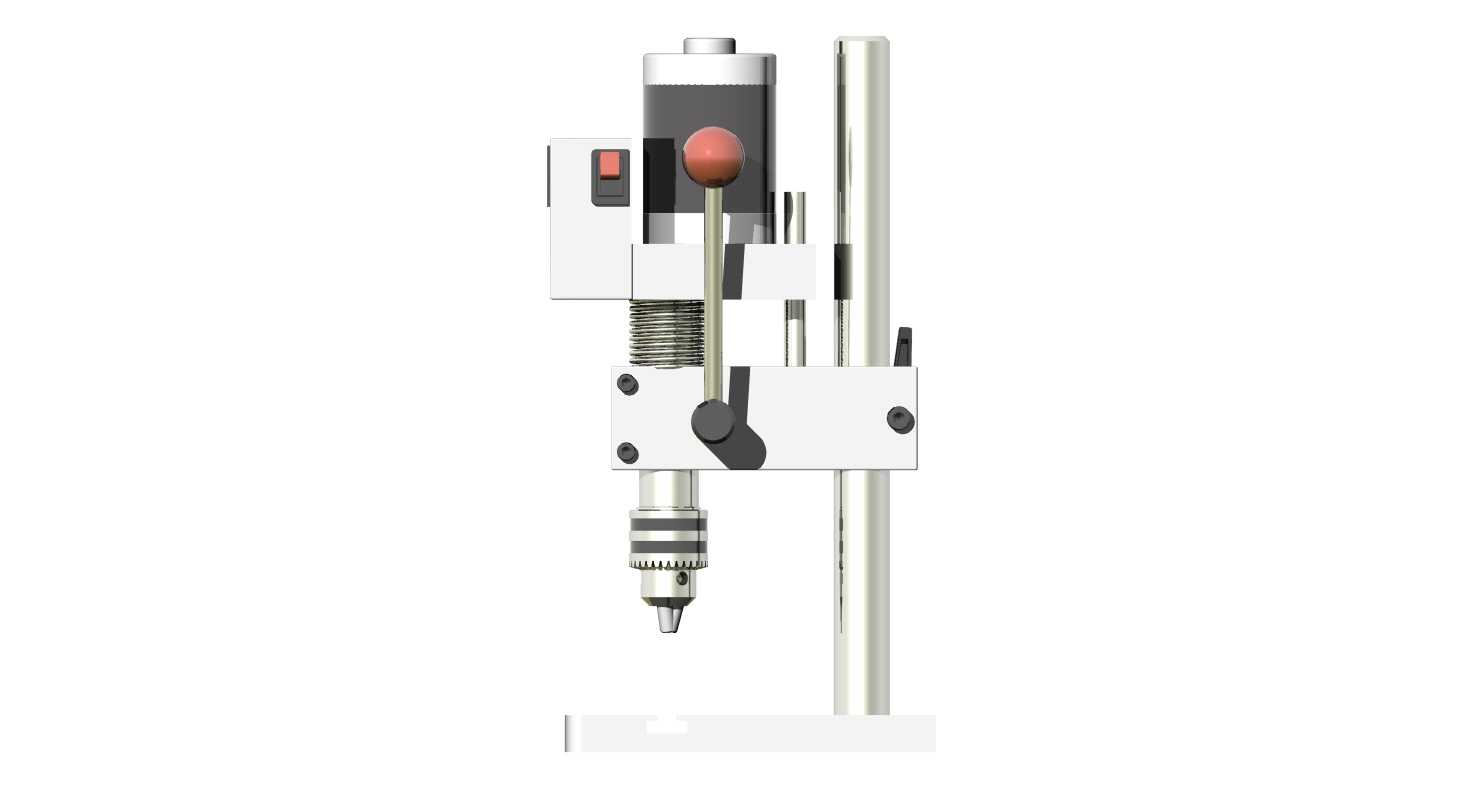

小型台式手动进给钻孔设备结构设计

车间小批量零件加工里，常遇到大钻床行程冗余、手持电钻定位失准的痛点，这款微型钻孔设备的结构设计，恰好卡在两者的适配空白区间。立柱与底座的连接位做了沉台嵌合设计，没有采用常见的法兰盘外凸连接，避免了外接凸台积攒切屑、清理时刮蹭工件的问题，立柱表面的粗糙度要求控制在Ra0.8以内，保证主轴套筒上下滑动时没有卡滞感，不会因为立柱表面的加工刀痕出现进给顿挫。进给手柄的球头握位做了偏心距调整，握压时的力臂刚好匹配普通人手腕的发力角度，长时间操作不会出现腕部酸胀，手柄与转轴的连接位预留了0.02mm的间隙公差，既不会因为间隙过大出现进给晃量，也不会因为公差过紧在低温车间出现转动卡涩。主轴弹簧的选型做了三次适配调整，最初选的线径1.2mm弹簧回弹力过大，抬升手柄时需要额外施力对抗弹簧拉力，换成1.0mm线径的弹簧后，回弹力刚好能托住主轴组件的自重，松开手柄后主轴能匀速复位，不会因为回弹过快撞坏钻夹头的锁紧结构。底座的T型槽做了窄槽设计，适配小型工件的压板固定，槽边做了1mm的倒角处理，避免装夹时压板的锐角刮伤槽口，长期使用后不会出现槽口变形导致的装夹偏移。电机与主轴的传动位没有采用皮带传动，而是用了同轴直连结构，省去了皮带张紧调整的维护步骤，也避免了皮带打滑导致的钻孔转速不稳，电机座与滑动套筒的连接位做了止口定位，装配时不需要反复找正同轴度，靠止口的配合精度就能保证电机轴与主轴的同轴度误差在0.01mm以内，钻出来的孔不会出现偏斜、椭圆的问题。钻夹头的连接采用标准莫氏短锥，更换不同规格的夹头时不需要额外工具，靠锥面的自锁力就能传递扭矩，拆卸时用斜铁轻轻敲击就能取下，日常更换钻头的效率比螺纹连接的结构高不少。设备的控制开关布置在电机座的侧前方，操作进给手柄时拇指刚好能触碰到开关位置，不需要抬手去远处按开关，减少了操作过程中的动作冗余，开关外围做了凸起的防护边，避免钻孔时飞溅的切屑误碰开关导致意外停机。
