铣床90度直角转向传动机构设计

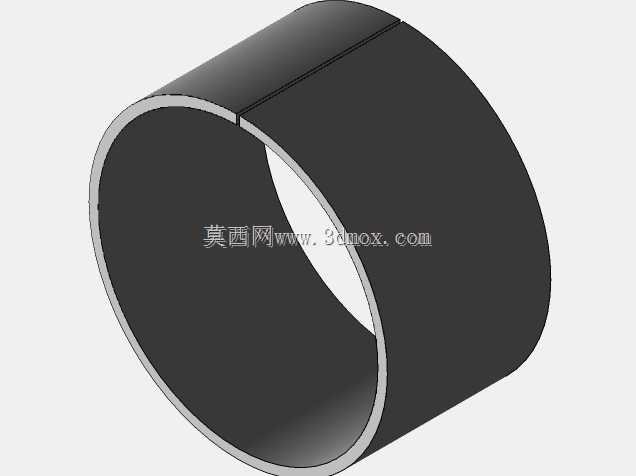

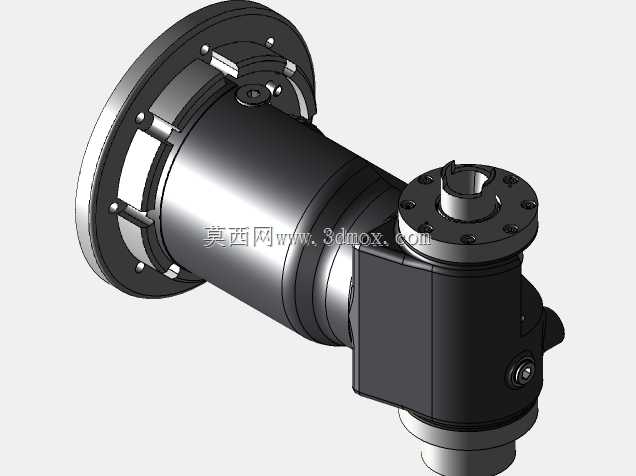

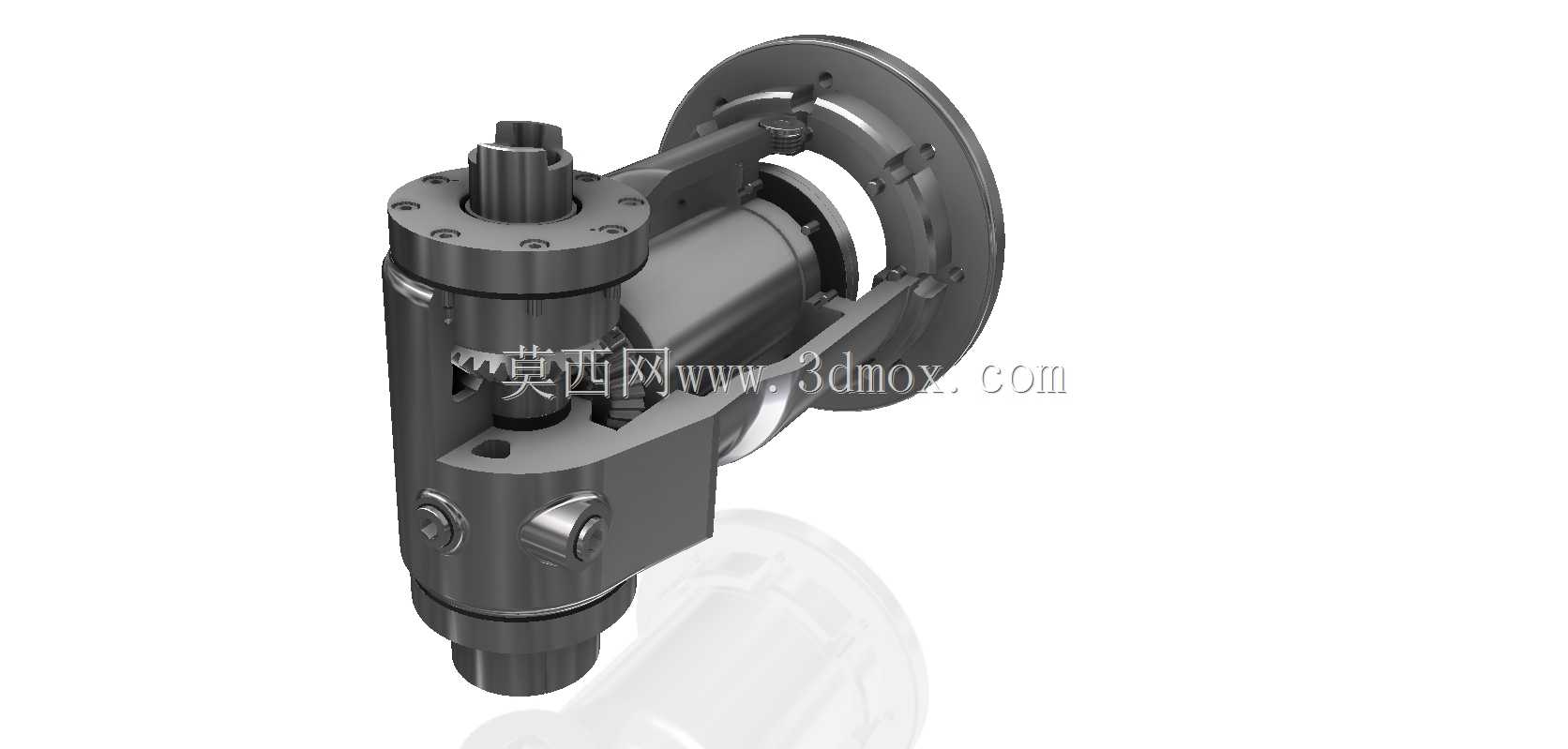

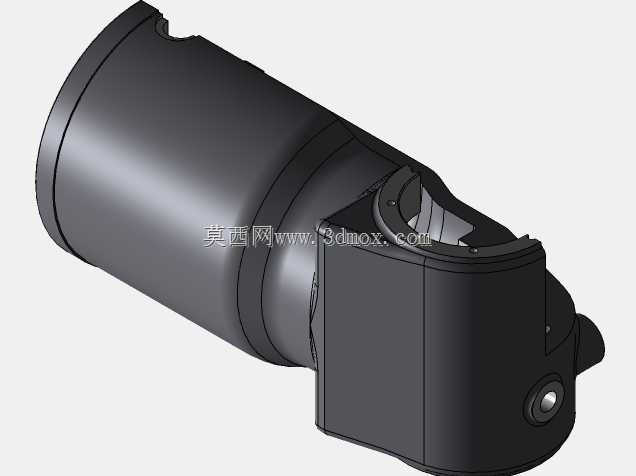

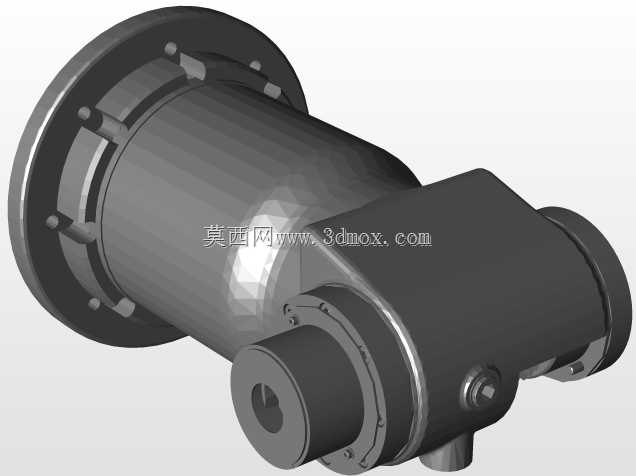

铣床常规立式主轴布局在加工侧立面、斜向槽位时，常因主轴轴线与加工面夹角受限，需要多次装夹翻转工件，不仅拉低加工效率，反复装夹带来的定位误差还会直接吃掉0.02mm级的形位公差余量，这款90度传动机构正是针对这类现场加工痛点做的结构适配。输出端法兰盘直接对接铣床原有主轴端面，输入端保留标准刀柄接口，不用改动机床原有主轴结构就能快速装夹，把主轴的旋转动力折转90度输出，让刀具可以垂直于工件侧立面进给，省去二次装夹的找正时间。传动副采用螺旋锥齿轮啮合，相比直齿锥齿轮，重合度高出近30%，高速铣削时的啮合冲击更小，不会因为传动间隙产生振纹，齿轮安装位预留了0.03mm的偏心调整余量，装配时可以通过修磨调整垫片控制齿侧间隙在0.01-0.015mm区间，既不会因为间隙过大出现反向传动空程，也不会因为间隙过小导致高速运转时齿轮热胀咬死。壳体采用分体抱夹式结构，上下两个支撑臂通过铰制孔螺栓定位，轴承安装孔的同轴度可以靠合装后一次镗孔保证，避免分体加工带来的同轴度误差导致轴承偏磨，输出轴的两个支撑轴承采用背对背安装方式，能同时承受径向铣削力和轴向进给力，满刀切削时轴端跳动量可以控制在0.008mm以内，满足精铣的精度要求。壳体外侧预留了注油孔和密封槽，采用锂基脂润滑就能满足日常加工的润滑需求，不用额外配置油路，日常维护只需要每三个月补注一次润滑脂即可。输出端的刀具接口采用标准ER夹头结构，兼容市面上常规的铣刀、钻头等刀具，不用定制专用刀具，降低使用成本。机构的整体重量控制在3.2kg，人工装拆不需要辅助吊装，单人就能完成安装和拆卸，适配绝大多数立式铣床的主轴端面安装尺寸，不用做额外的转接法兰。实际加工测试中，用这个机构加工45号钢侧立面的T型槽，进给速度可以达到120mm/min，加工面粗糙度稳定在Ra1.6，和直接用主轴加工的表面质量没有明显差异，传动过程中的噪音控制在72分贝以内，不会额外增加车间的噪音负担。壳体表面做了硬质阳极氧化处理，耐切削液腐蚀，日常加工时飞溅的切削液不会侵蚀壳体表面，长期使用也不会出现锈蚀卡滞的问题。齿轮采用20CrMnTi材质渗碳淬火，齿面硬度达到HRC58-62，能承受大进给铣削时的冲击载荷，正常使用工况下齿轮寿命可以达到8000小时以上，不用频繁更换传动部件。
