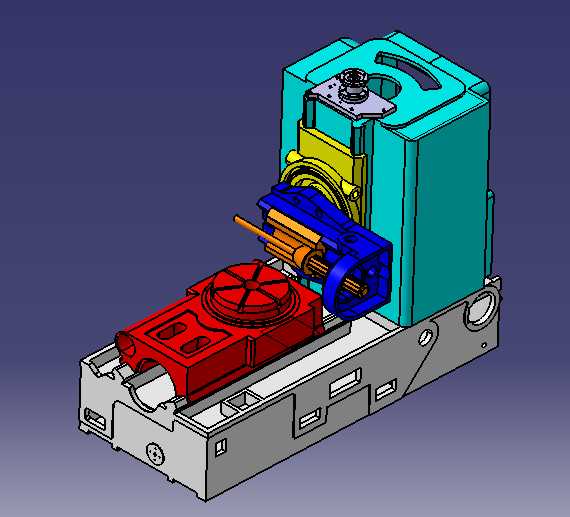

六轴数控滚齿机整机装配结构设计

滚齿加工现场常遇到的精度漂移问题，大多源于多轴联动时的装配应力累积，这款六轴滚齿设备的结构设计，从根源上规避了传统布局的装夹干涉隐患。床身采用分体式拼接的灰铸铁基座，导轨安装面预留0.02mm的刮研余量，进给轴的丝杠支撑座与床身结合面做了凹凸止口定位，不用额外打定位销就能保证同轴度，避免长期往复运动后出现的丝杠偏磨。滚刀主轴的箱体与立柱的连接面做了梯形导向槽，装配时能顺着槽体滑入预设位置，不会因为吊装倾斜导致密封件被剪切，主轴前端的密封环槽特意做了15°的导入倒角，装O型圈时不会刮伤橡胶表面，杜绝切削液渗入主轴轴承腔。工件回转工作台的下方，布置了一圈均匀分布的碟形弹簧夹紧机构，和传统的单点油缸夹紧不同，这种圆周均布的夹紧方式能让工作台受力均匀，滚削大模数齿轮时不会出现工作台微颤导致的齿向误差。滚齿刀架的进给拖板上，特意留出了刀具磨损补偿的微调安装位，不用拆卸整个刀架就能完成滚刀的轴向对刀，换刀调试的时间能压缩近六成。各轴的走线槽都布置在壳体的内侧空腔，拖链的弯曲半径做了1.5倍的放大，避免高速移动时电缆被反复弯折出现断芯，切削液的回流通道顺着床身的筋板走向布置，没有直角拐角，铁屑不会在通道内堆积堵塞。刀架与立柱之间的防护罩采用分段式叠层结构，每段护板的滑动接触面都嵌了聚四氟乙烯耐磨条，高速往复移动时不会出现金属摩擦的异响，也不会因为铁屑卡入导致护板变形。各轴的限位开关安装座都做了长圆孔调节结构，装配时能根据实际的行程软限位位置微调触发点，不用额外配做调整垫片。主轴电机的安装板下方设置了减震垫安装槽，橡胶减震垫嵌入槽内不会因为机床振动出现移位，电机输出轴与主轴的带轮传动特意做了张紧结构的偏心调节设计，不用挪动电机位置就能调整皮带张紧力。冷却管路的接头全部采用端面密封结构，相比传统的锥螺纹密封，不会因为多次拆装出现螺纹滑牙导致的漏液问题，管路沿着床身外侧的走线架布置，每间隔200mm设置一个快拆管卡，后期维护更换管路时不用拆解周边防护件。
