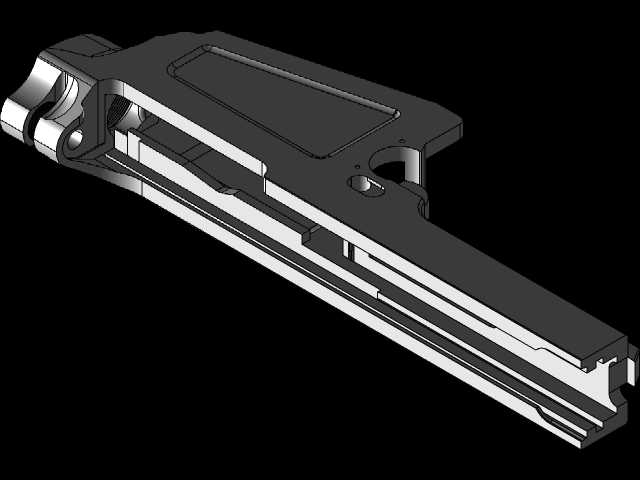

枪械核心机匣承载结构三维数模

薄壁长腔类承载构件的加工变形问题，始终是小批量精密金属件生产中绕不开的痛点，这款机匣结构的数模细节，恰好把加工适配层面的工程考量藏在了每一处棱边与腔槽的设计里。长向延伸的主腔体壁厚并非完全等厚，靠近前端铰接孔的位置局部加厚0.8mm，抵消铣削加工时刀具震颤带来的壁厚差，避免后续装配时销轴穿入出现卡滞。腔体内侧的导轨槽没有做整面贯通设计，每隔32mm预留一处宽2mm的工艺凸台，既可以作为CNC加工时的装夹定位点，减少长件加工时的翘曲变形，也能在后续阳极氧化处理时作为挂具接触位，避免膜厚不均影响装配滑动精度。外侧的减重凹槽没有追求极致的挖空率，槽底与内壁的连接位置全部做了R1.2的圆角过渡，既避免铣削加工时刀具在直角位置留下接刀痕，也能消除热处理时的应力集中点，减少淬火环节的开裂风险。前端的铰接双耳同轴度公差控制在0.02mm以内，数模里特意在双耳外侧预留了0.15mm的精加工余量，待粗加工完成、应力充分释放后再做精镗，避免粗加工应力释放导致的孔位偏移。侧面的定位小孔没有直接开通到主腔体，而是做了2mm深度的沉孔导向，既方便装配时销钉快速对位，也能避免钻孔时铁屑进入主腔体划伤内部导轨面。尾部的配合端面做了0.05mm的微凸设计，装配时靠端面压紧实现密封，不需要额外添加密封垫片，减少装配环节的零件数量。所有外露棱边都做了C0.3的倒角，没有锋利的锐边，既避免加工转运过程中划伤操作人员，也能在装配时减少零件之间的刮擦掉屑，避免多余物进入配合间隙引发卡滞。腔体内的让位槽尺寸留足了配合件的活动余量，没有出现冗余的干涉面，每一处槽位的深度都匹配对应配合件的运动行程，不会因为过度挖空降低构件整体刚性，也不会因为余量不足导致装配干涉。
