Arduino四位七段数码管显示模块结构设计

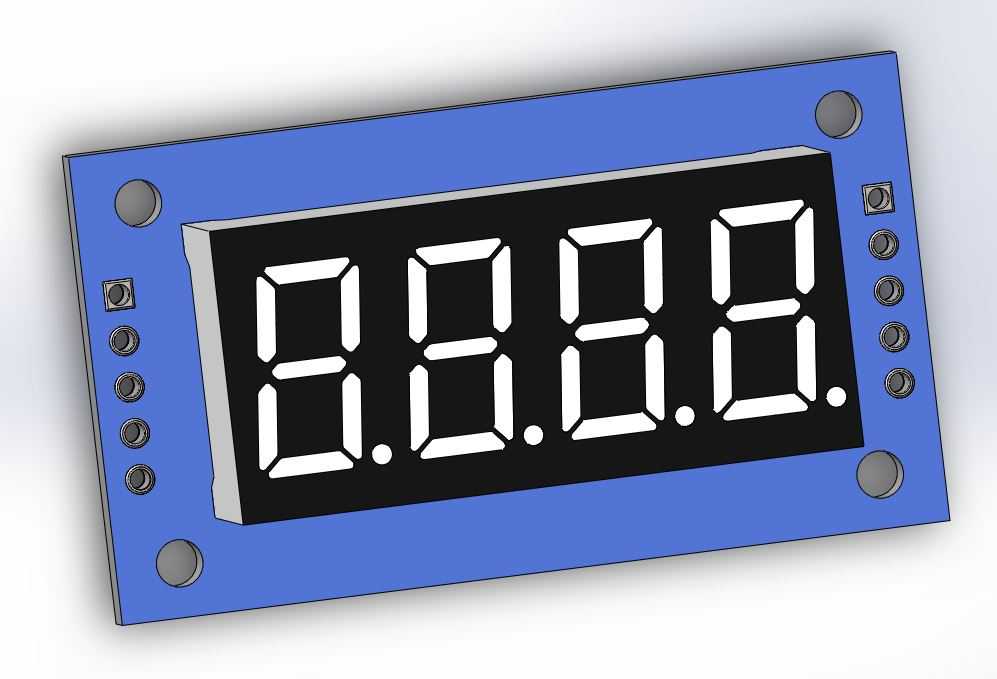

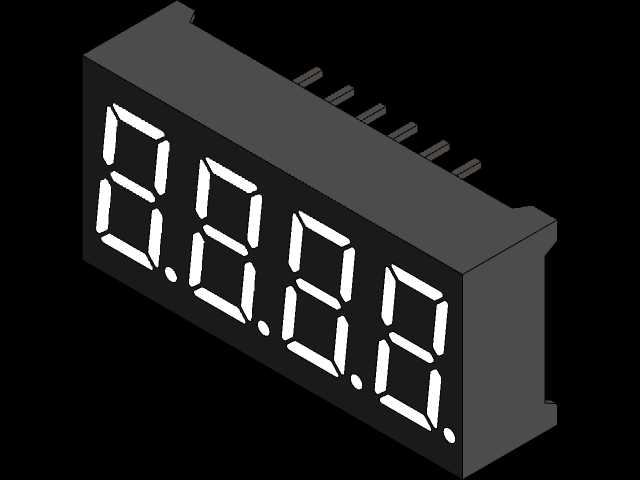

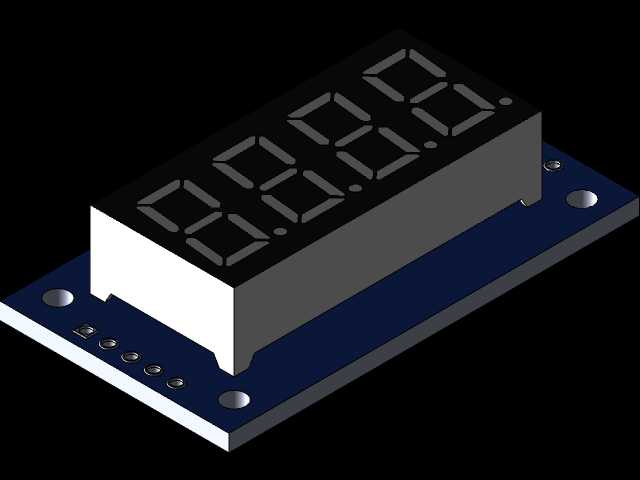

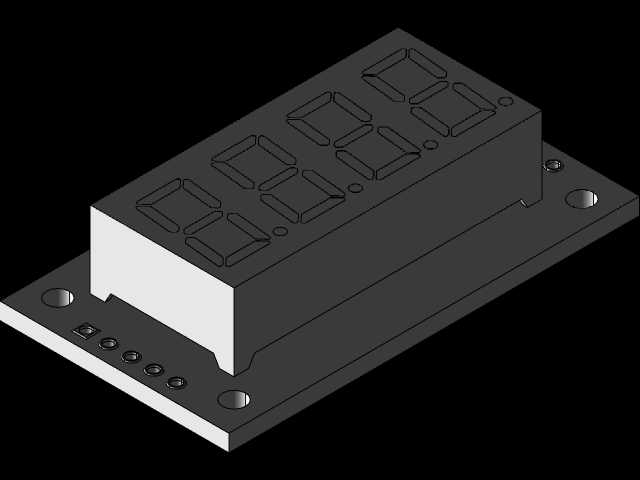

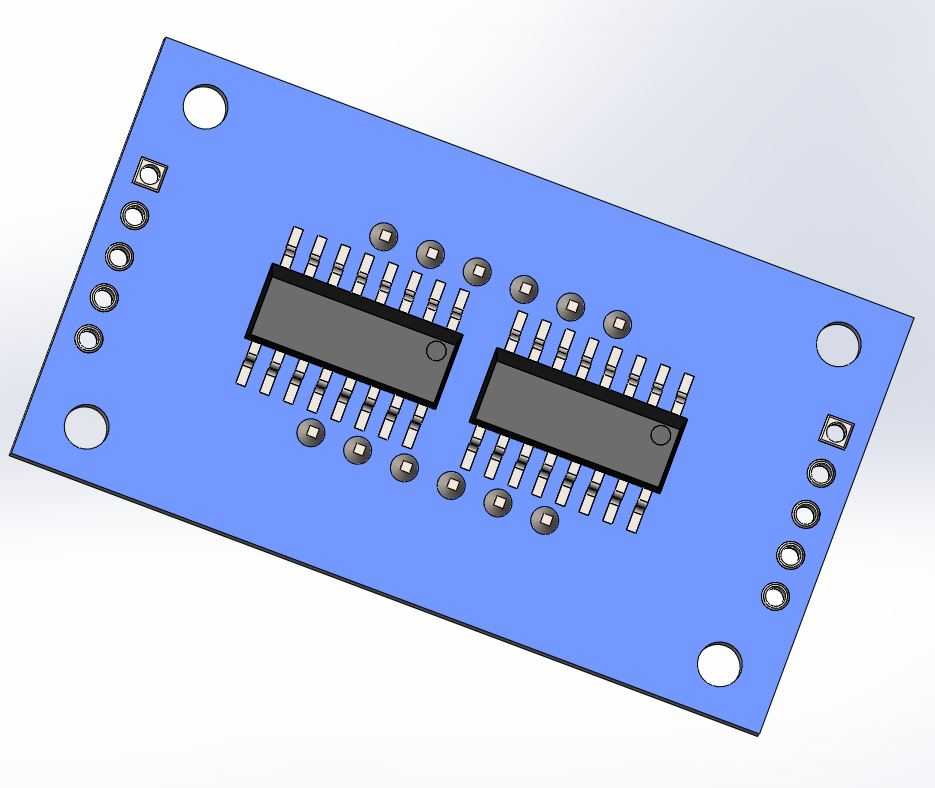

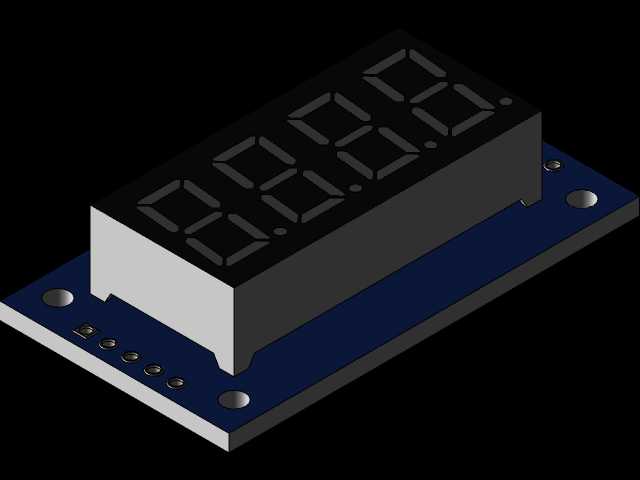

电子模块类零件的加工适配，最容易踩的坑就是PCB板与数码管壳体的公差错配，很多新手做这类模块只盯着数码管的显示面做造型，忽略了背面插针、侧边定位孔与安装孔的同轴度要求，最后打样回来要么数码管卡不进PCB预留槽，要么安装孔位偏斜没法固定在实验台架上。这款四位数码管模块的结构处理上，特意把蓝色PCB基板的四个安装沉孔做了0.2mm的公差余量，孔位边缘做了微小的倒角处理，既适配M2规格的铜柱安装，也能避免玻纤板钻孔后的毛刺卡滞固定螺丝。数码管本体与PCB的嵌合槽位，没有做完全严丝合缝的零公差配合，槽宽留了0.15mm的间隙，刚好抵消SMT贴片时数码管引脚的微小偏移，不会出现贴片时壳体被顶裂的问题。侧边的排针排布位置，特意和数码管的显示面保持了3mm的安全距离，插接线束的时候不会遮挡数码管的显示区域，排针周围的基板做了局部加厚的铺铜处理，反复插拔杜邦线的时候不会把焊盘扯掉。数码管表面的黑色遮光罩与白色段码的配合间隙控制在0.08mm，既不会因为间隙过大漏光导致显示段码发虚，也不会因为间隙过小让段码点亮后热胀冷缩顶起遮光面罩。四个角的固定孔位做了沉台设计，螺丝拧入后不会突出基板表面，叠放安装多个模块的时候不会刮花相邻模块的PCB阻焊层。显示区域的段码边缘做了微小的斜度处理，光线透出的时候不会在段码边缘形成杂散光晕，远距离看数字显示的边缘更锐利，哪怕是在实验室强光环境下也能清晰识别显示数值。侧边的定位小凸点刚好卡入数码管壳体的定位凹槽，组装的时候不用反复对位，放上去就能自动对齐焊盘位置，减少SMT贴片时的对位调整时间。基板边缘做了圆角处理，没有尖锐的玻纤毛边，拿取模块的时候不会划伤手指，也不会在堆叠存放的时候刮坏其他模块的元器件。
