涡轮增压四出排气歧管结构设计

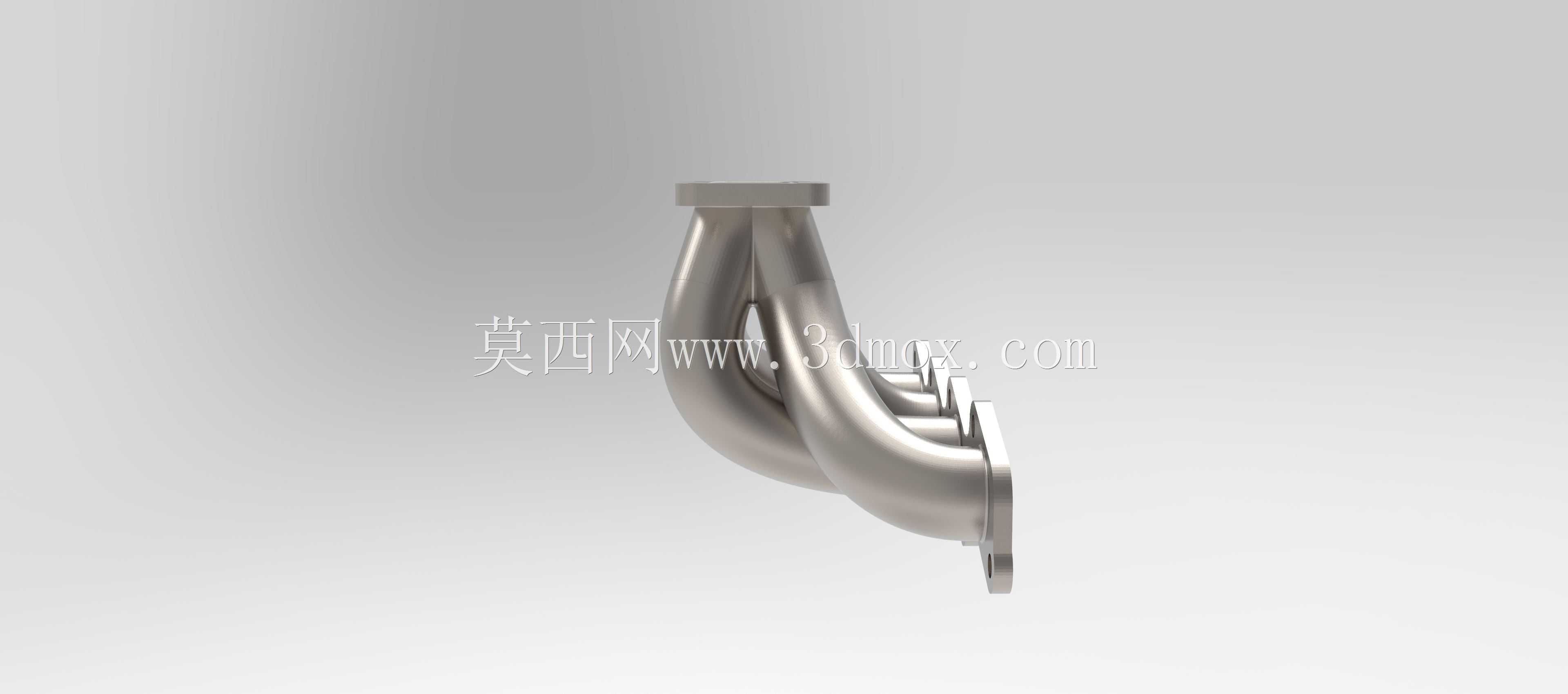

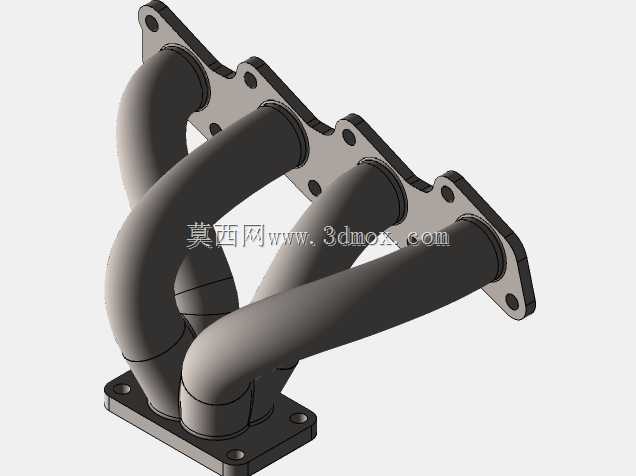

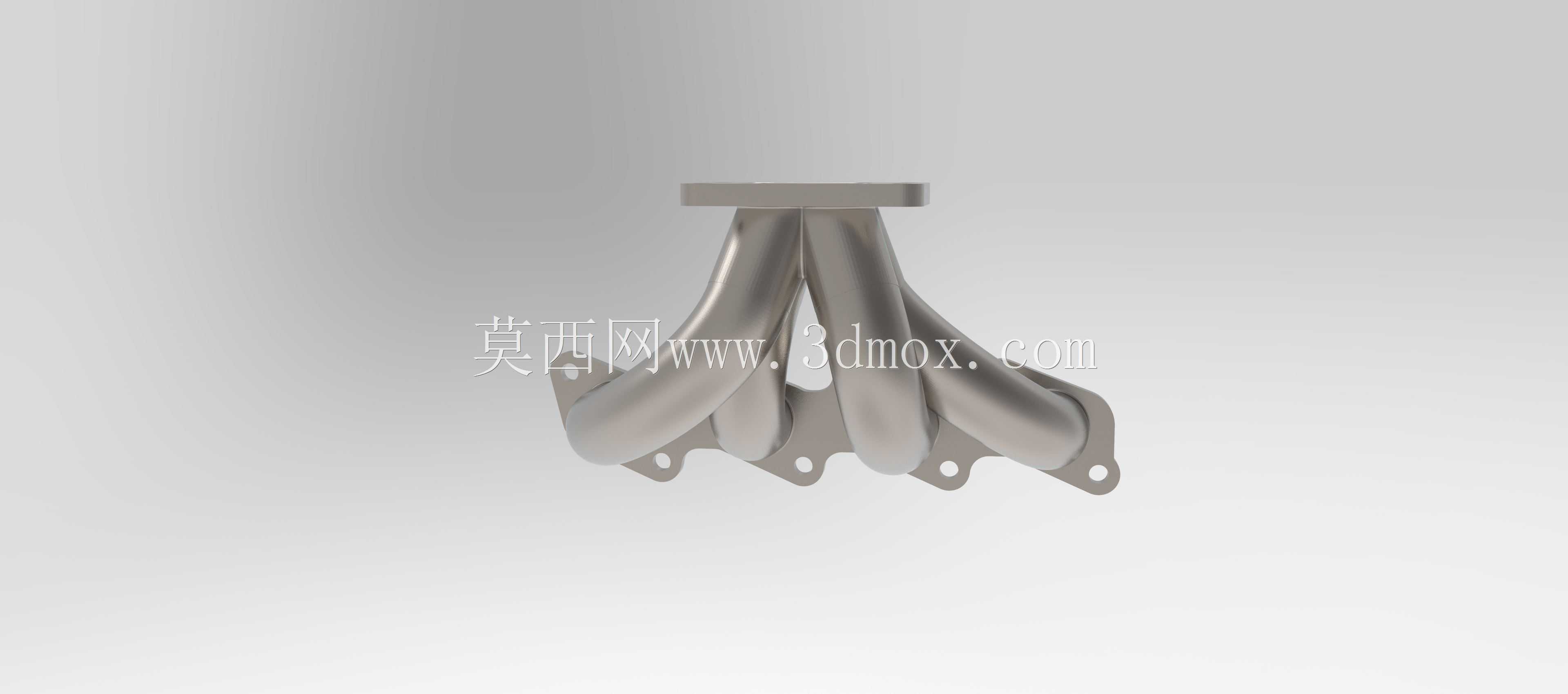

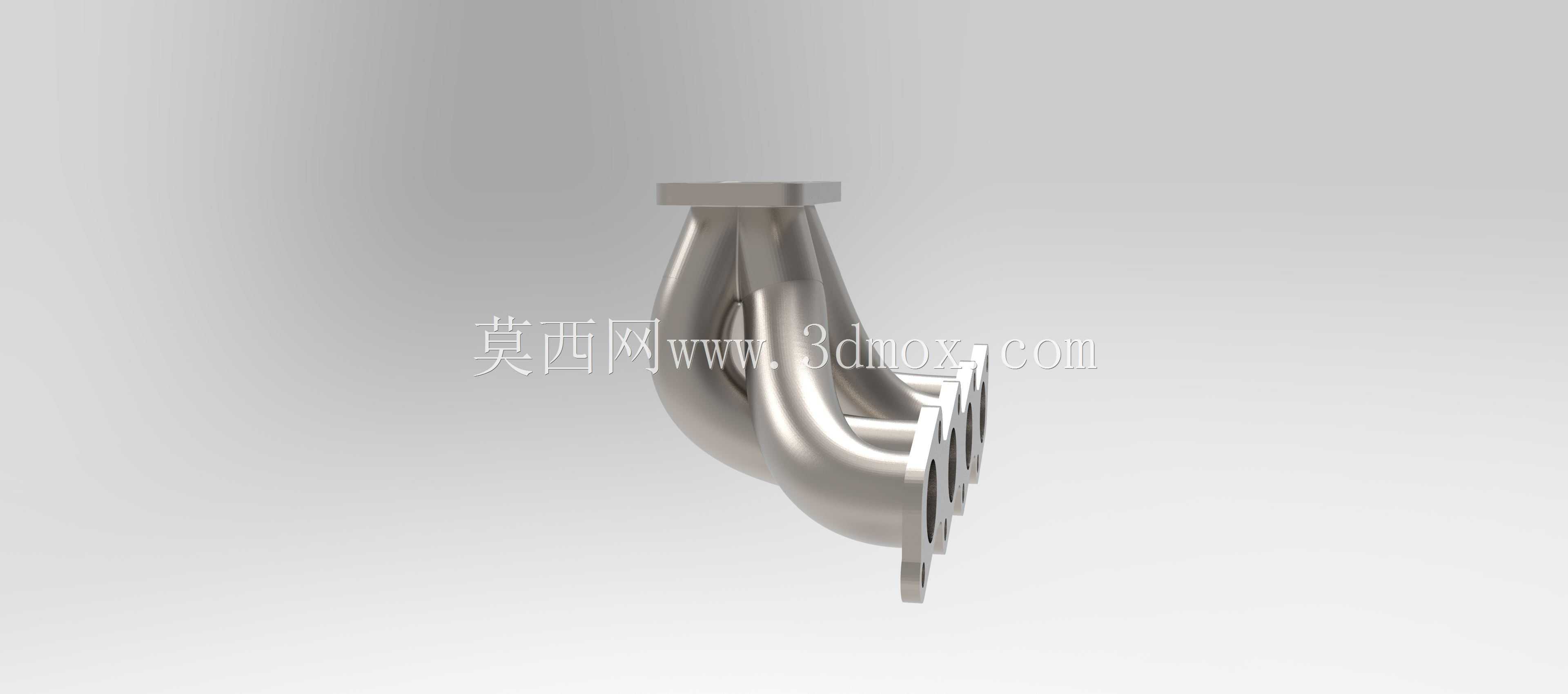

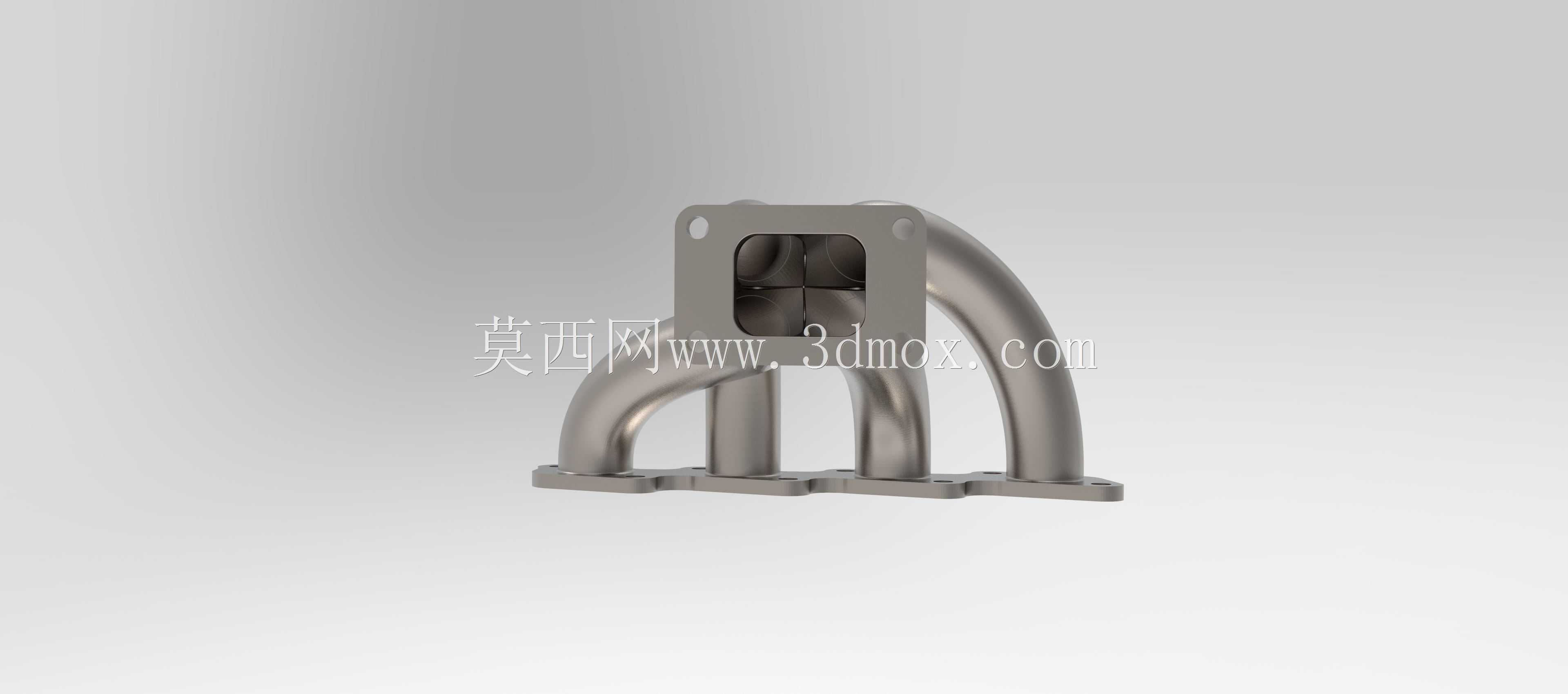

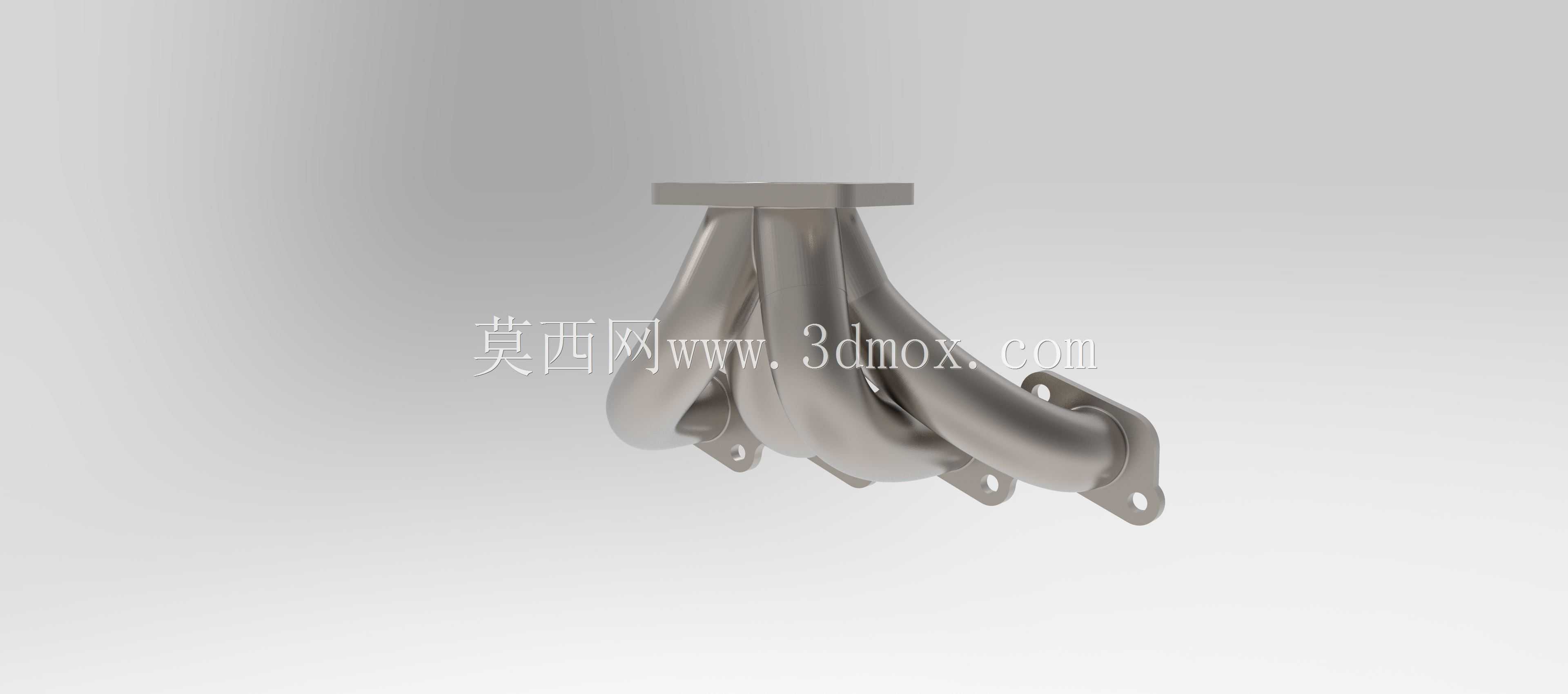

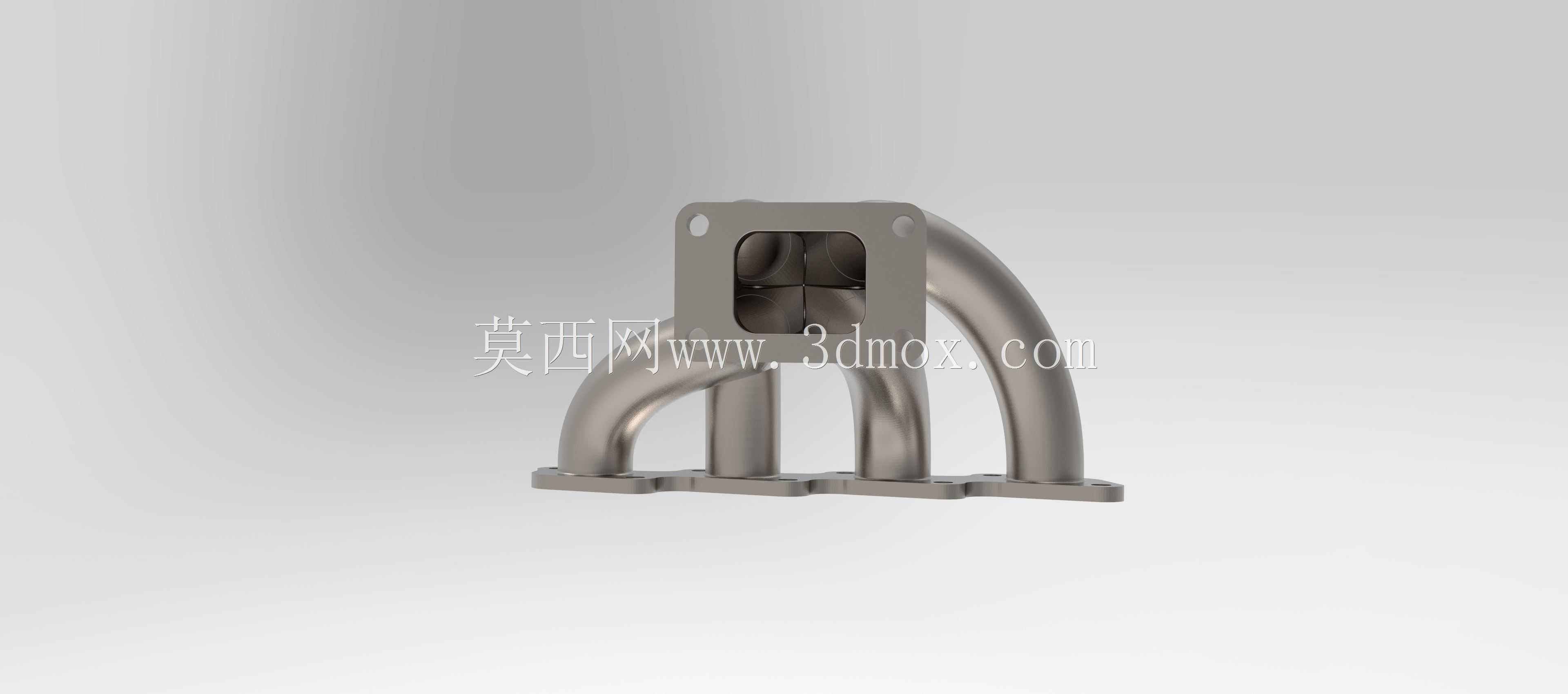

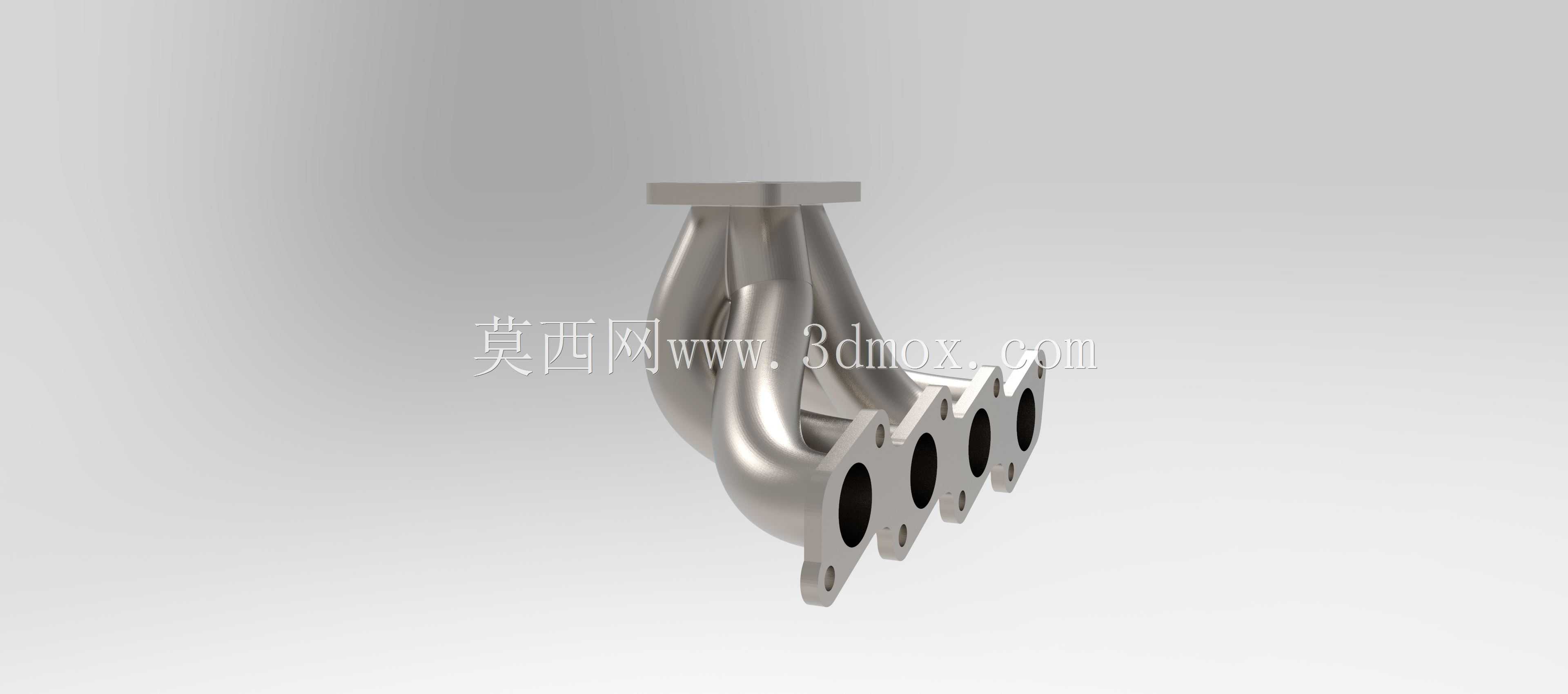

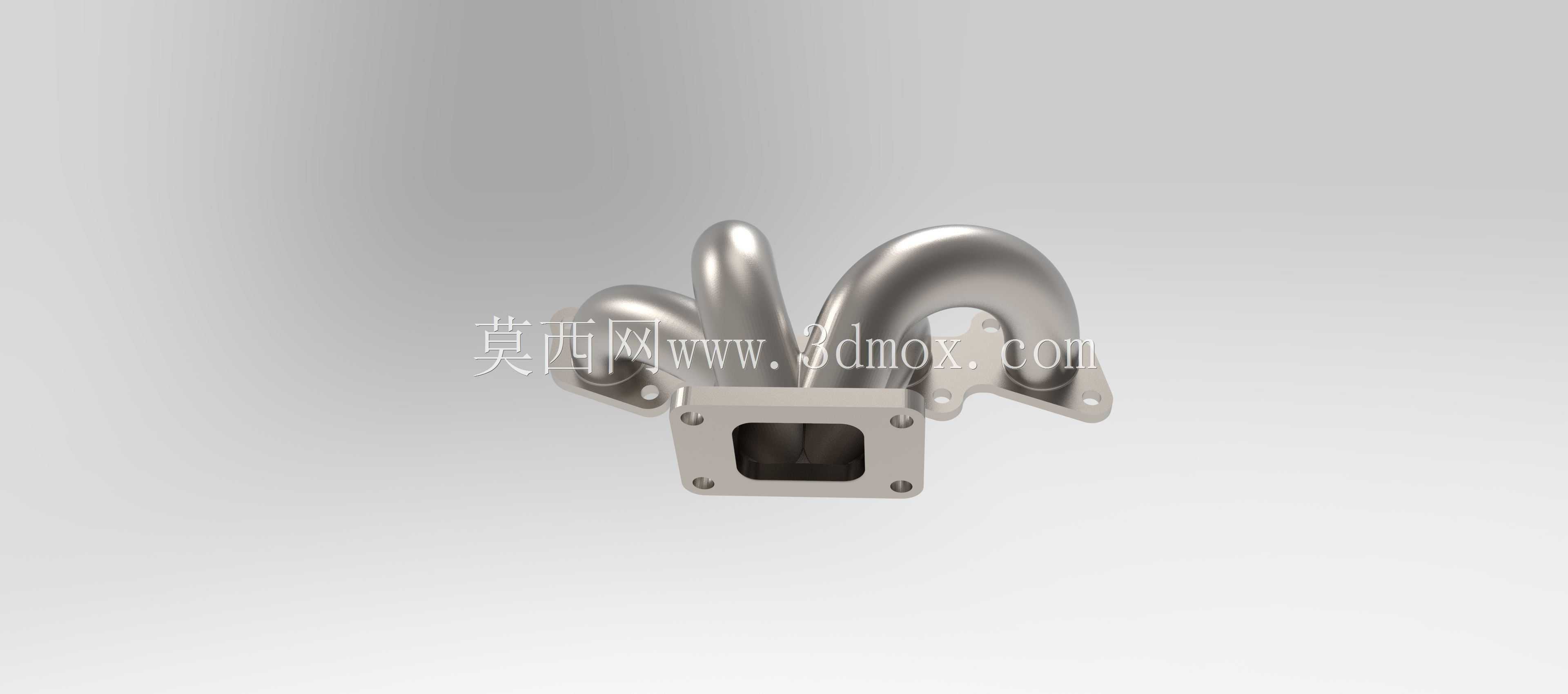

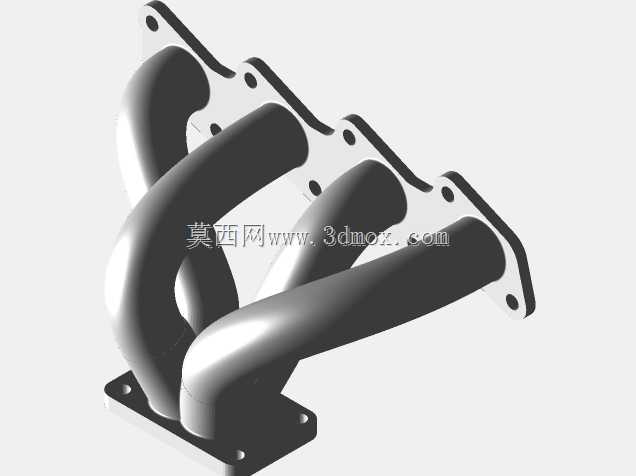

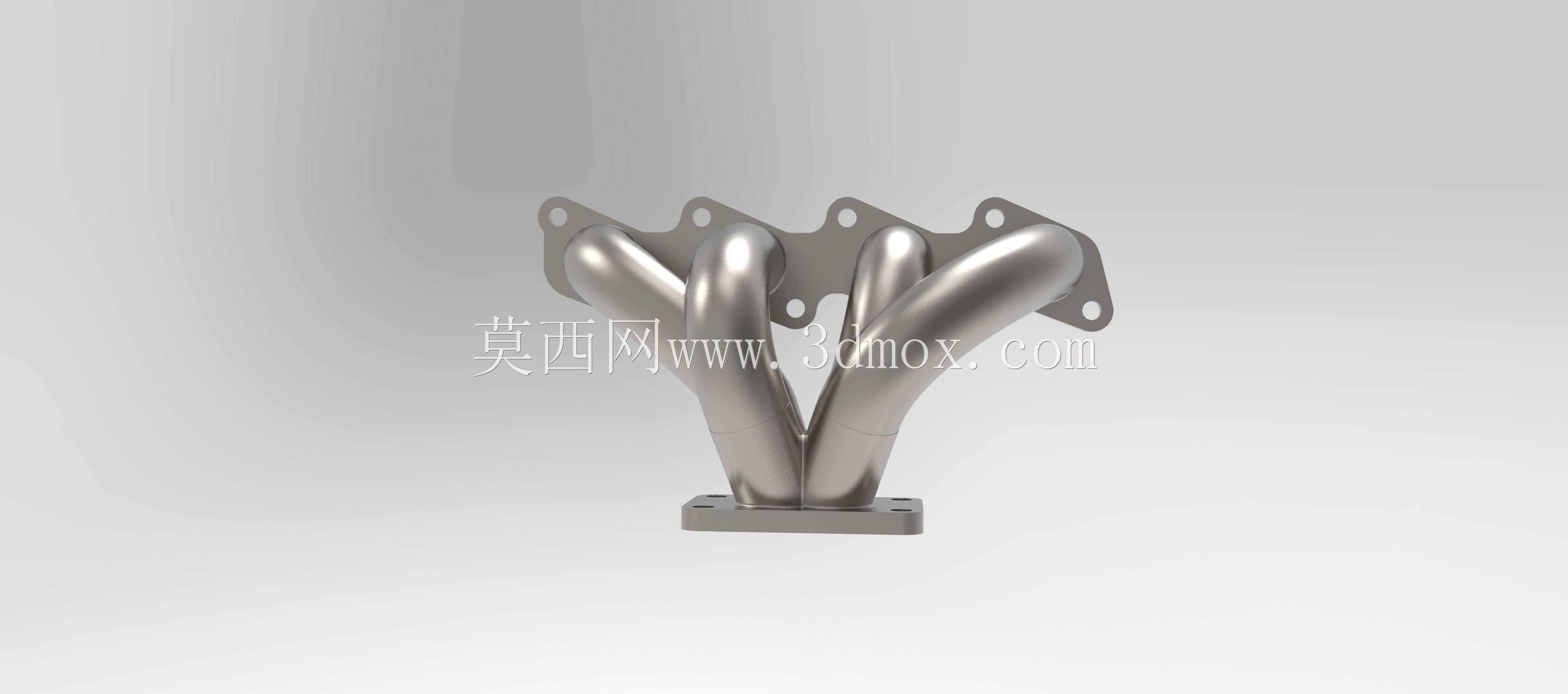

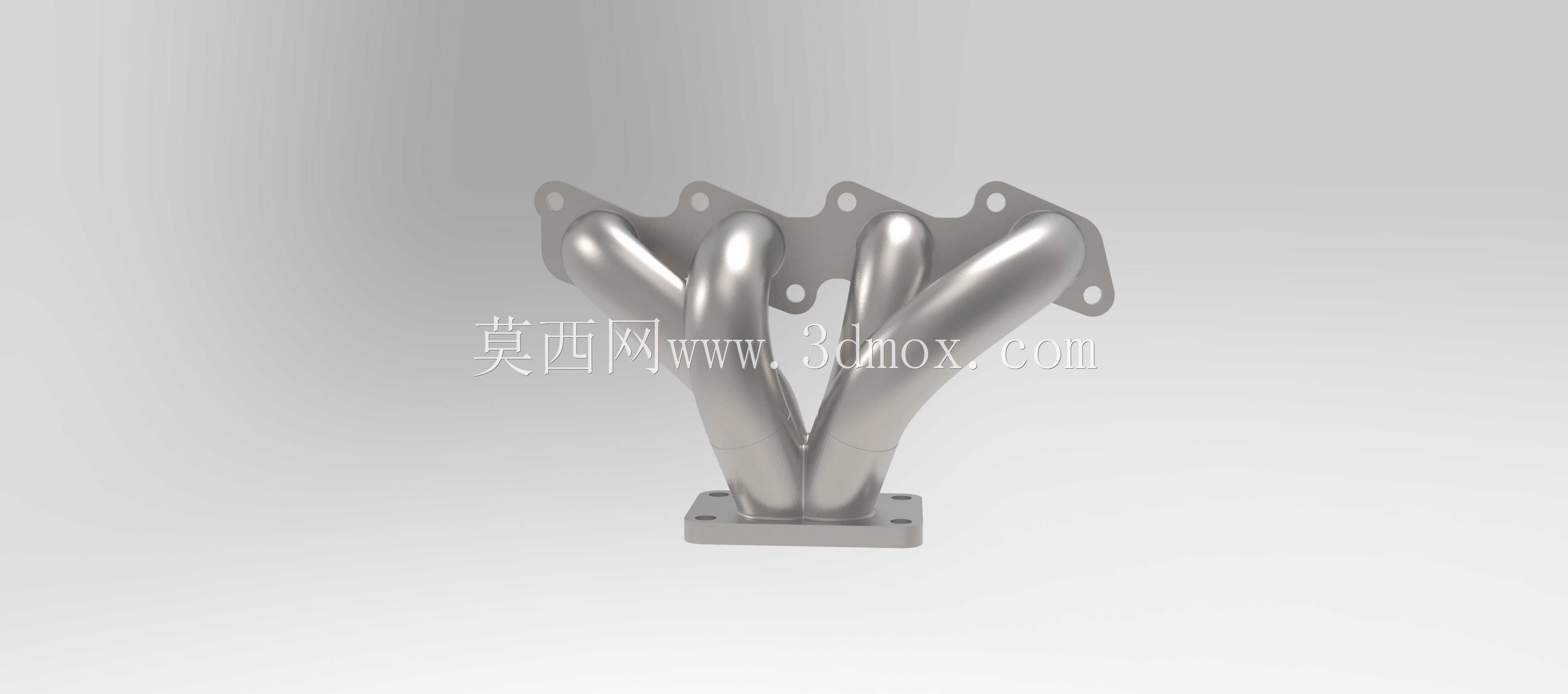

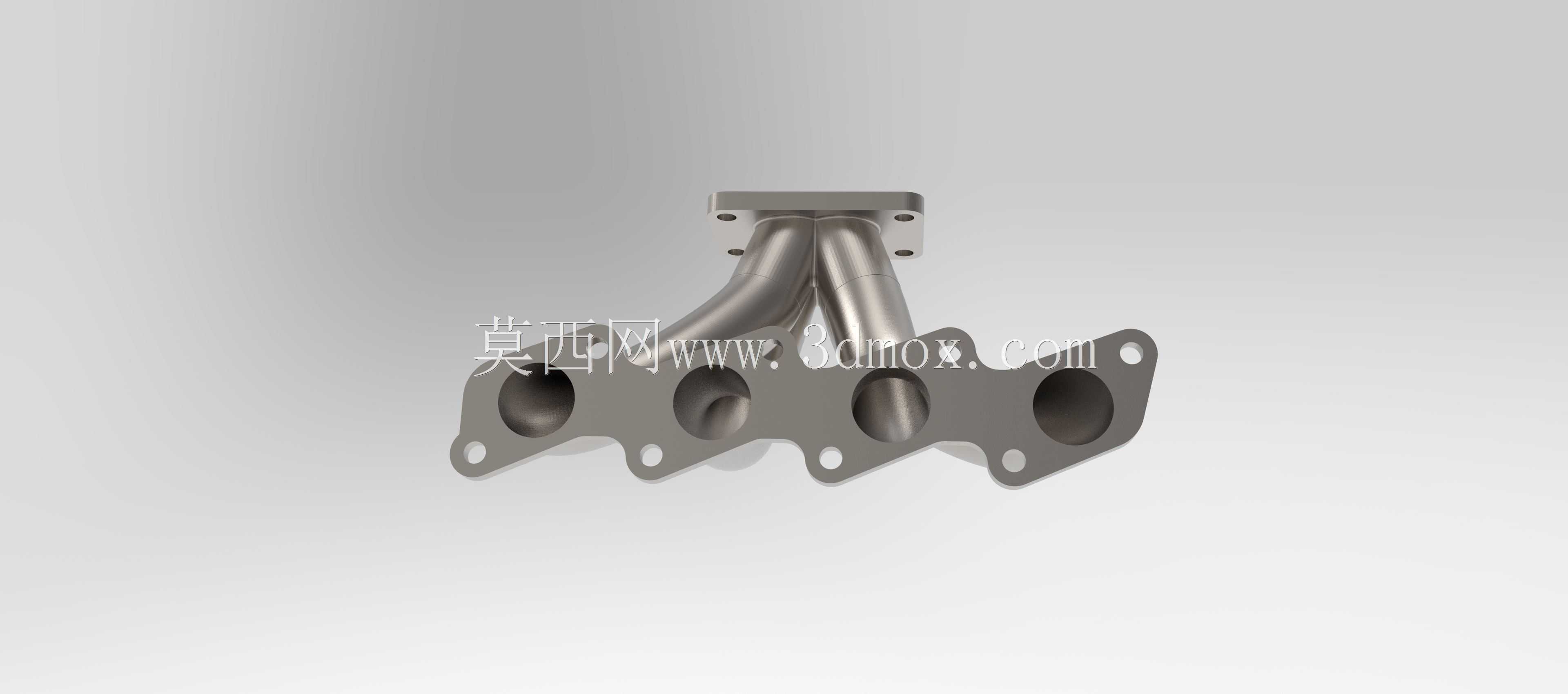

这款歧管主要适配小排量四缸涡轮增压发动机的排气端布局，核心作用是将四个气缸排出的高温高压废气有序汇聚，导向涡轮增压器的涡轮端入口，驱动涡轮叶轮高速旋转完成进气增压，同时兼顾排气脉冲的利用效率，避免各缸排气气流相互干涉造成的泵气损失。从实际装车场景来看，这类歧管多用于前置前驱横置动力布局的乘用车辆，安装位置紧贴气缸盖排气侧，周边需要预留氧传感器安装位、隔热罩固定点以及涡轮增压器的对接间隙，同时要避开周边的冷却管路、线束以及防火墙的凸起结构，避免长期高温烘烤造成周边部件老化失效。设计过程中首先要匹配气缸盖排气道的出口位置，四个进气法兰的孔位完全对应缸盖排气侧的螺栓孔布局，法兰面加工有密封槽，可适配金属复合排气垫片，保证高温高压下的密封性能，避免废气泄漏影响增压效率。流道设计采用等长渐变截面结构，四个独立流道从缸盖接口出发，经过平滑的弯曲过渡后汇聚到下方的涡轮对接法兰，每一段流道的曲率都经过反复调整，既保证各缸排气到达涡轮端的行程差控制在合理范围内，充分利用排气脉冲能量推动涡轮，又尽可能减小流道内壁的气流阻力，避免排气背压过高影响发动机高转速区间的动力输出。外形上采用四出二汇一的布局，上方的安装法兰带有四个定位凸耳，每个凸耳上的螺栓孔都做了沉台处理，保证螺栓拧紧后不会突出法兰面干涉周边部件，下方的涡轮对接法兰为矩形结构，带有四个固定孔，可直接匹配常见的小尺寸涡轮增压器入口接口，整体安装边界紧凑，流道外壁做了均匀的壁厚处理，既满足铸造工艺的成型要求，又能控制整体重量，同时保证高温下的结构强度，避免长期热循环造成的开裂变形。流道内壁的平滑度是设计中的重点，建模过程中所有曲面过渡都做了G2连续处理，减少气流在弯道处的紊流产生，同时壁厚均匀性也能避免铸造过程中出现缩孔、砂眼等缺陷，提升成品率。
