双气瓶手推转运车结构设计

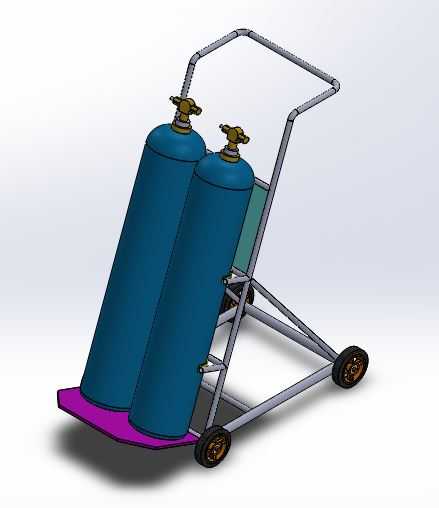

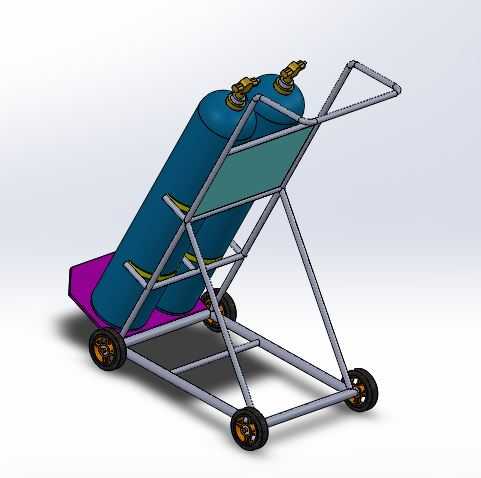

这款双气瓶手推转运车主要面向工业生产车间、气站配送、维修作业现场等需要频繁移动高压气瓶的场景，解决传统单瓶搬运效率低、气瓶易倾倒滑落、转运过程磕碰损伤的痛点，适配常规工业氧气瓶、乙炔瓶等标准高压气瓶的短距离转运作业，可在厂区平整路面、车间通道、施工临时场地内灵活通行，降低作业人员搬运气瓶的劳动强度，规避气瓶倾倒引发的安全隐患。设备整体采用框架式结构设计，底部设置两个耐磨橡胶脚轮，搭配后置倾斜支撑结构，作业时仅需将车体稍作倾斜即可依靠滚轮推行，无需完全抬升整车重量，单人即可轻松完成双瓶的转运操作。承托区域前端设置紫色防滑托板，可托住气瓶底部避免滑动，后侧搭配金属绑带固定结构，能够将两个气瓶牢牢约束在车架上，防止转运过程中气瓶晃动、倾倒；车架中部设置木质置物平台，可临时放置焊割工具、减压阀、连接气管等配套作业配件，无需额外携带工具容器，适配现场焊割、设备检修等作业的配套物料携带需求。车架上部设置弧形推握把手，高度适配成年人站立推行的舒适操作区间，把手做圆弧弯折处理无尖锐棱角，推行时握持手感顺畅，长时间操作不易产生硌手疲劳。设计过程中充分考虑气瓶的安装边界，托板区域的弧度与标准工业气瓶的底部外径匹配，两个气瓶的放置间距经过合理规划，既避免瓶身相互挤压磕碰，又尽可能压缩整车宽度，确保设备可以顺利通过常规车间通道、施工区域狭窄过道，不会因尺寸过宽影响通行效率。车架主体采用金属型材焊接成型，结构强度充足，可承受双满瓶气瓶的总重量，长期使用不易出现结构变形；底部托板边缘做上翘处理，即使推行过程中遇到路面小幅颠簸，气瓶底部也不会从托板处滑出；后侧的挡板结构可对气瓶瓶身形成侧向支撑，配合绑带形成多点固定，在坡道推行、小幅转向时也能保持气瓶的稳定状态。整车结构无复杂传动部件，日常维护仅需定期检查脚轮转动顺畅度、绑带磨损情况即可，使用成本低，适配各类需要频繁转运高压气瓶的作业场景，能够有效提升气瓶转运的作业效率，降低搬运过程中的安全风险。
