可调式精密夹持虎钳结构设计

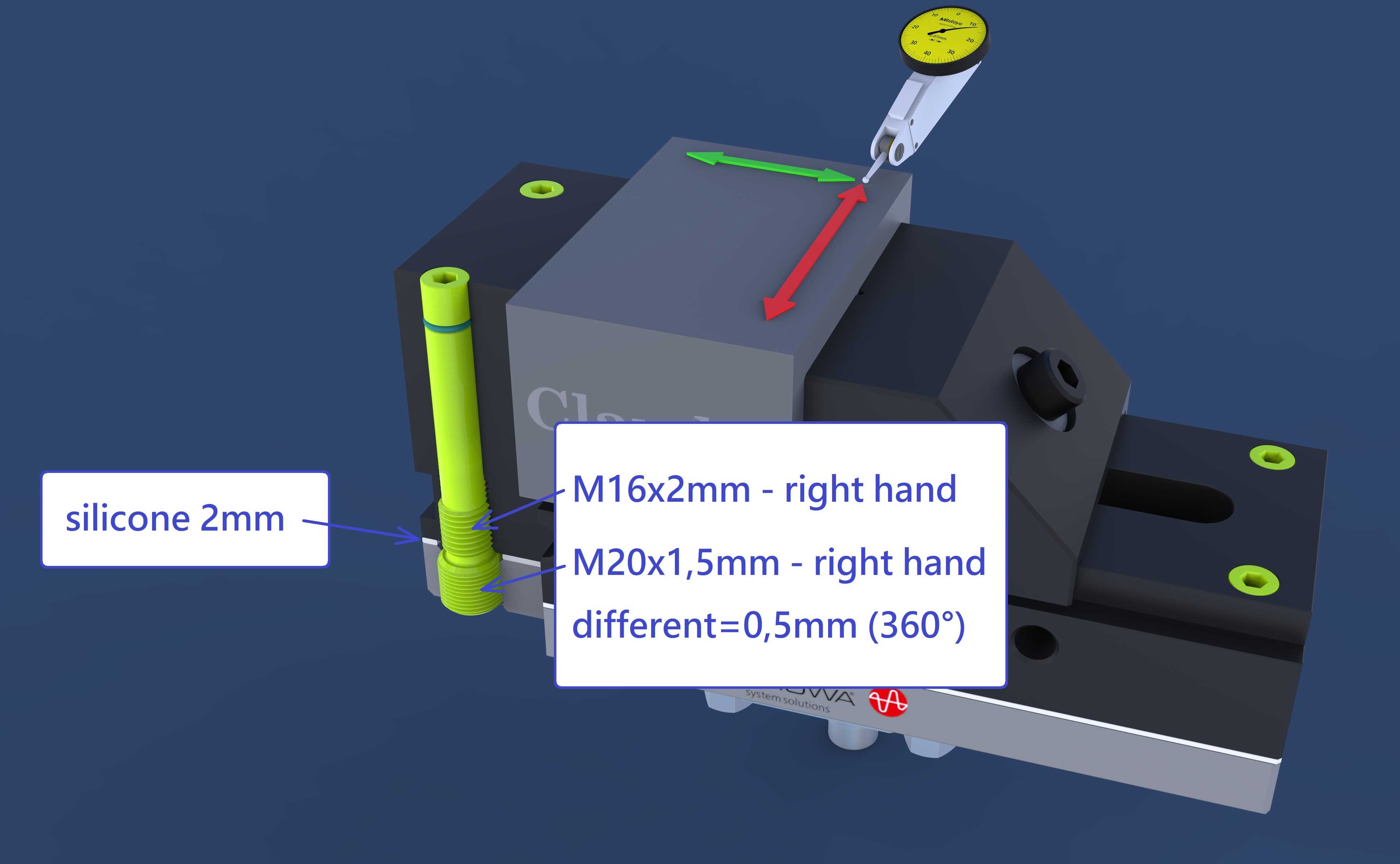

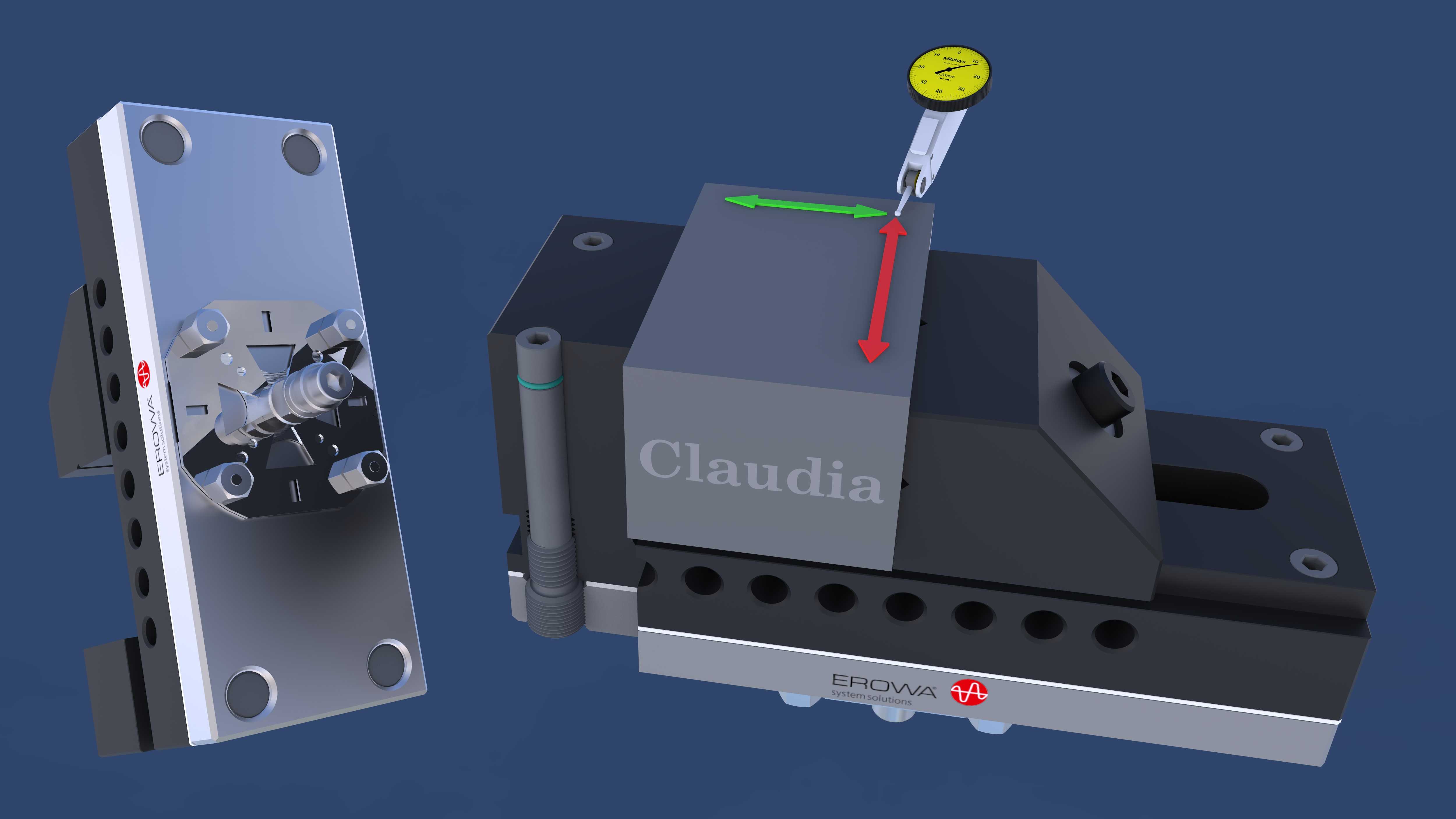

车间日常精密研磨、电火花加工工位上，普通虎钳常出现夹持行程微调精度不足、不同螺距调节杆适配性差的问题，硬拧调节螺杆还容易蹭伤工件基准面，这款可调虎钳的结构设计刚好戳中这些现场加工的痛点。钳身侧部设置的两组右旋调节螺杆，M16x2与M20x1.5的螺距差刚好形成0.5mm每整圈的差动微调量，不用反复松紧主锁紧结构就能实现微米级的夹持位置调整，配合百分表打表校准，装夹找正的时间能压缩近六成。调节杆外层包裹2mm厚的硅胶套，不是为了装饰好看，车间里操作工手上沾的切削液、研磨膏很容易打滑，硅胶的静摩擦系数比金属杆高两倍多，微调施力的时候不会出现手滑转过调节量的问题，硅胶套还能隔绝手上的汗渍腐蚀螺杆牙型，延长调节副的使用寿命。固定钳口与活动钳口的贴合面做了窄边避空设计，只有靠近夹持口的12mm宽度是精磨贴合面，其余位置铣低0.2mm，哪怕钳身内部落进研磨碎屑、电加工渣粒，也不会垫在贴合面之间导致钳口翘起，装夹平行度能长期稳定在0.01mm以内。钳身底部的安装孔做了沉头锪平处理，锁紧螺栓拧入工作台T型槽的时候，螺栓头不会凸出台面干涉工件装夹，四个安装孔的位置公差控制在±0.02mm，换装到磨床、火花机、坐标镗床不同设备工位时，不用重新打表找正钳身基准。钳体上预留的百分表安装位，不用额外搭表架就能直接装夹杠杆百分表，微调夹持量的时候能直接读数值，避免靠手感调节出现的过夹压伤薄壁工件、夹松导致加工移位的问题。差动螺纹的调节副做了发黑防锈处理，日常使用不用频繁涂防锈油也不会锈死，调节时的阻尼感经过匹配，单手就能完成微调操作，不用另一只手扶住钳身稳位置。夹持面做了细齿纹加硬处理，硬度达到HRC58-62，夹持硬质合金工件、淬硬钢件的时候不会出现钳口咬痕塌陷，长期使用夹持精度衰减量远低于普通平口钳。
