手动杠杆式小型工件压合工装夹具

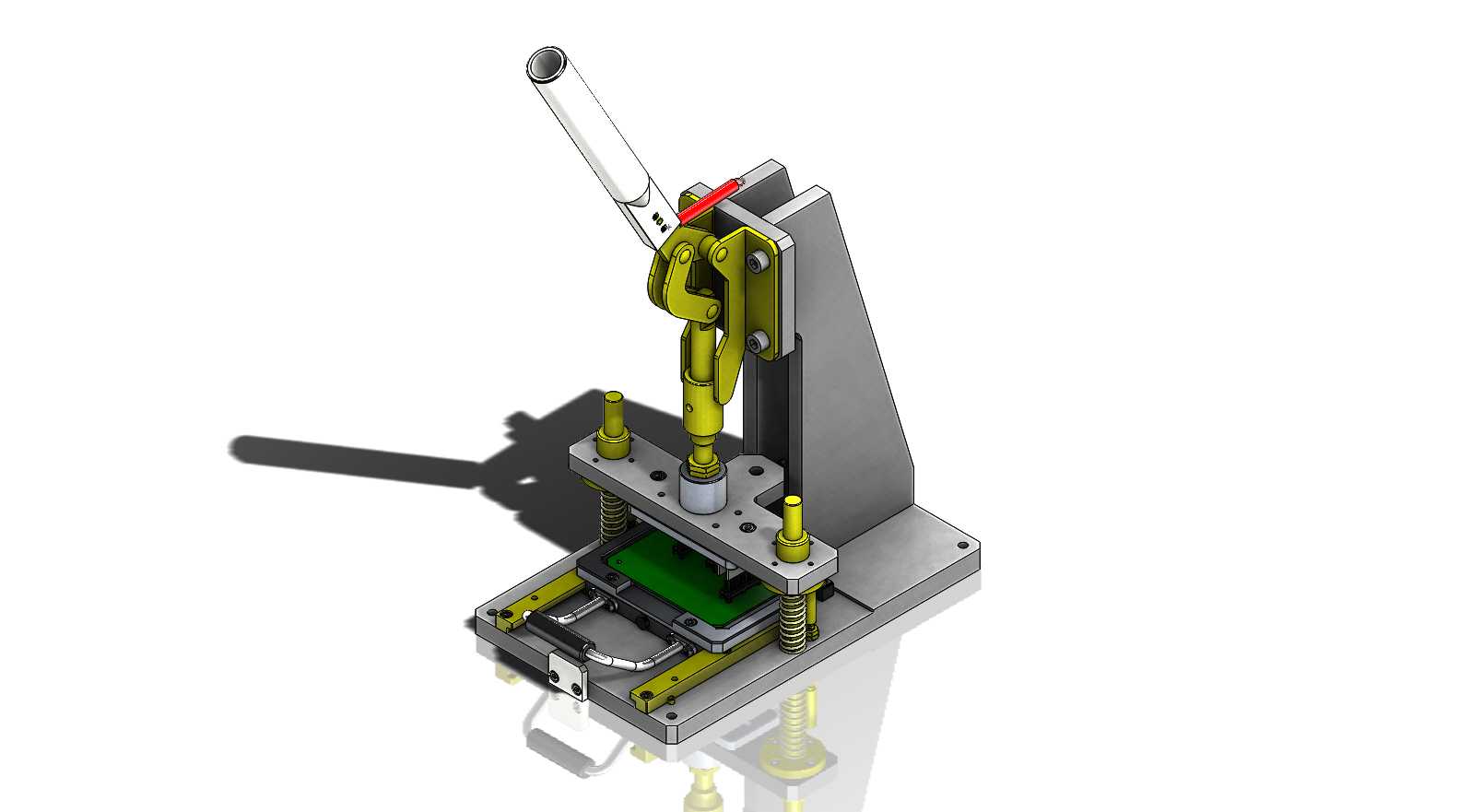

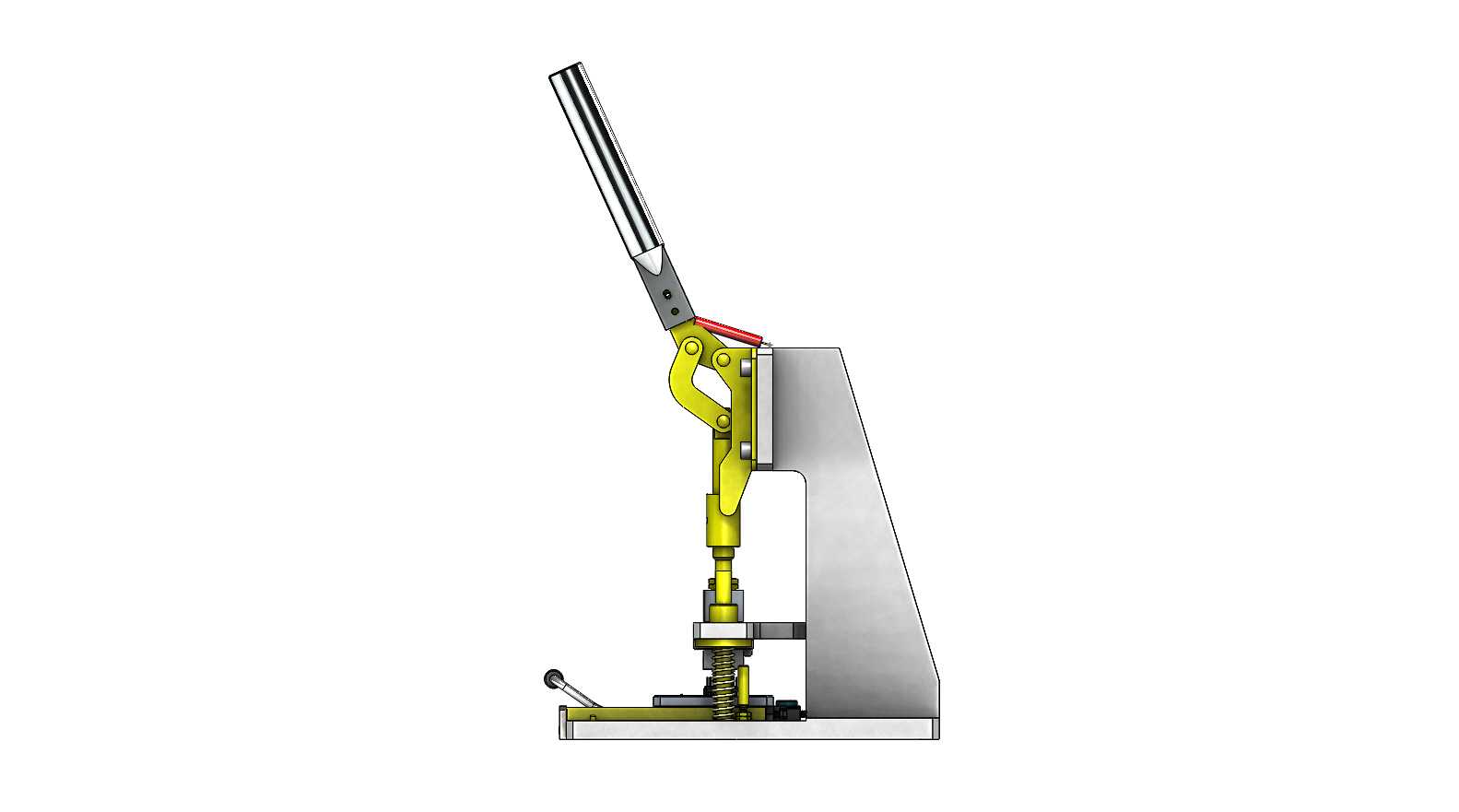

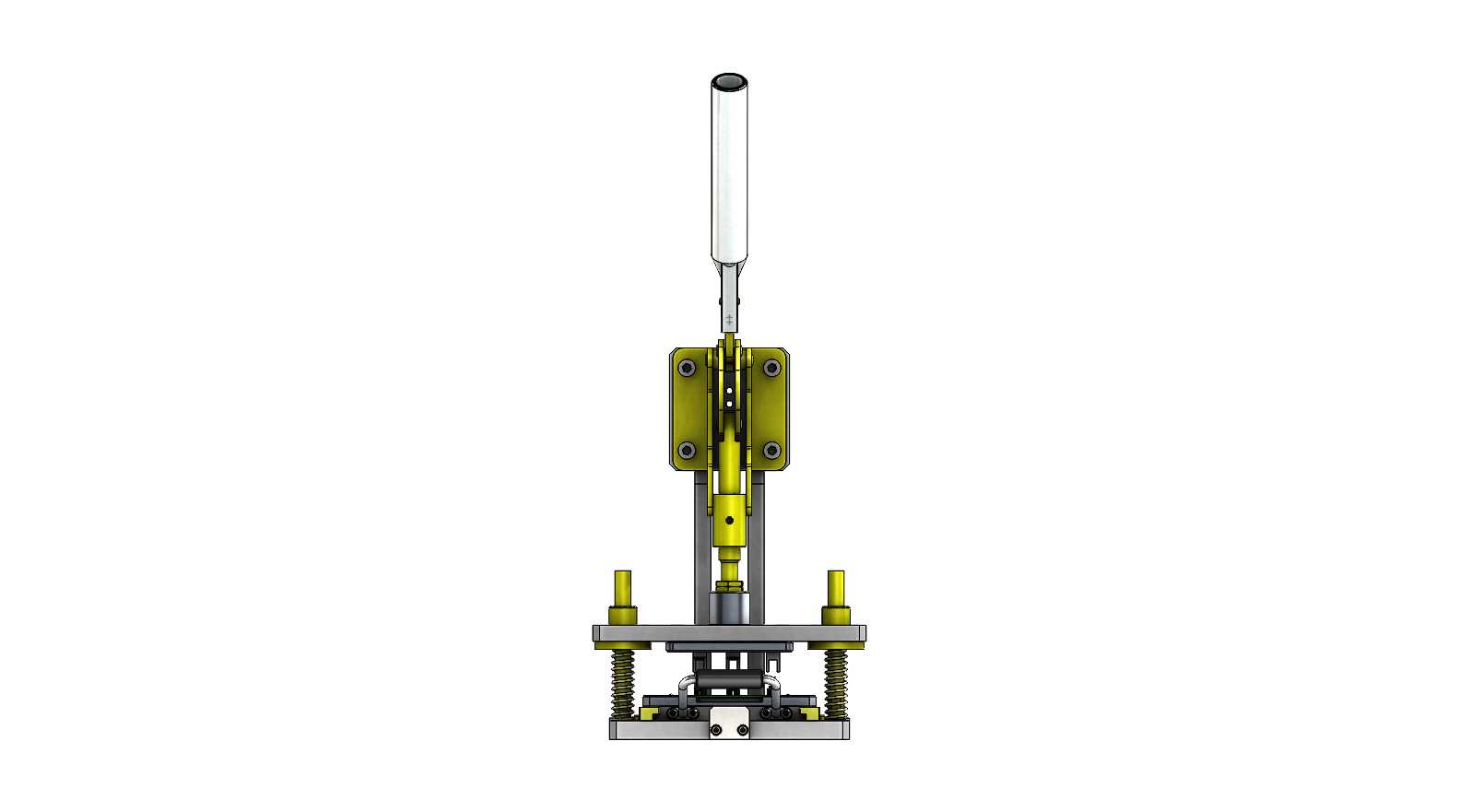

这款手动杠杆式压合工装，主要面向消费电子小零件、小型五金冲压件、塑胶壳体组件的小批量装配、压合作业场景，常见于电子组装产线的返修工位、五金加工车间的工序间压装环节、手板打样阶段的零件装配工序，无需外接气源或电源，仅靠人工操作即可完成稳定的压紧压合动作，非常适合无动力配套的零散作业场景，也可作为自动化产线的备用应急工装，在设备停机维护时保障小批量订单的装配进度。工装核心采用杠杆式快速夹钳作为动力执行结构，利用杠杆增力原理，操作人员仅需施加较小的下压力在操作手柄上，即可在压头端输出足够的压紧力，手柄末端做了圆滑包胶处理，长时间操作也不会产生硌手的不适感，夹钳的铰接位置都加装了耐磨衬套，反复扳动也不会出现松旷间隙，长期使用的压合精度保持性较好。工装的底座采用加厚钢板铣削加工而成，底部平整无凸起，可直接通过螺栓固定在标准工作台面上，也可加装快速夹钳实现工位间的快速移位，整体安装边界控制在较小范围内，不会占用过多台面上的操作空间，适合多台工装并排布置的紧凑工位布局。中间的定位区域根据待压合工件的外形做了仿形定位槽设计，工件放入后即可自动找准压合位置，无需操作人员反复调整对位，四周布置的等高导向柱搭配复位弹簧，可保证压头始终垂直下压，不会出现偏斜压伤工件的问题，压头与工件接触的位置采用软质尼龙材质，避免压合过程中刮花工件表面。设计过程中充分考虑了操作的人机工程学，操作手柄的初始高度设置在操作人员站立操作时的舒适发力区间，扳动行程控制在合理范围内，单次压合动作仅需1秒左右即可完成，操作人员无需大幅度摆动手臂即可完成作业，有效降低长时间重复操作的疲劳感。工装的所有外露金属件都做了镀彩锌防锈处理，在潮湿的车间环境下也不易生锈，日常维护仅需定期在铰接位置滴注少量润滑油即可，无需复杂的保养流程，整体结构简单可靠，出现故障时普通机修人员即可快速排查维修，不会长时间占用生产时间。
