ANSI140标准工业传动滚子链结构设计

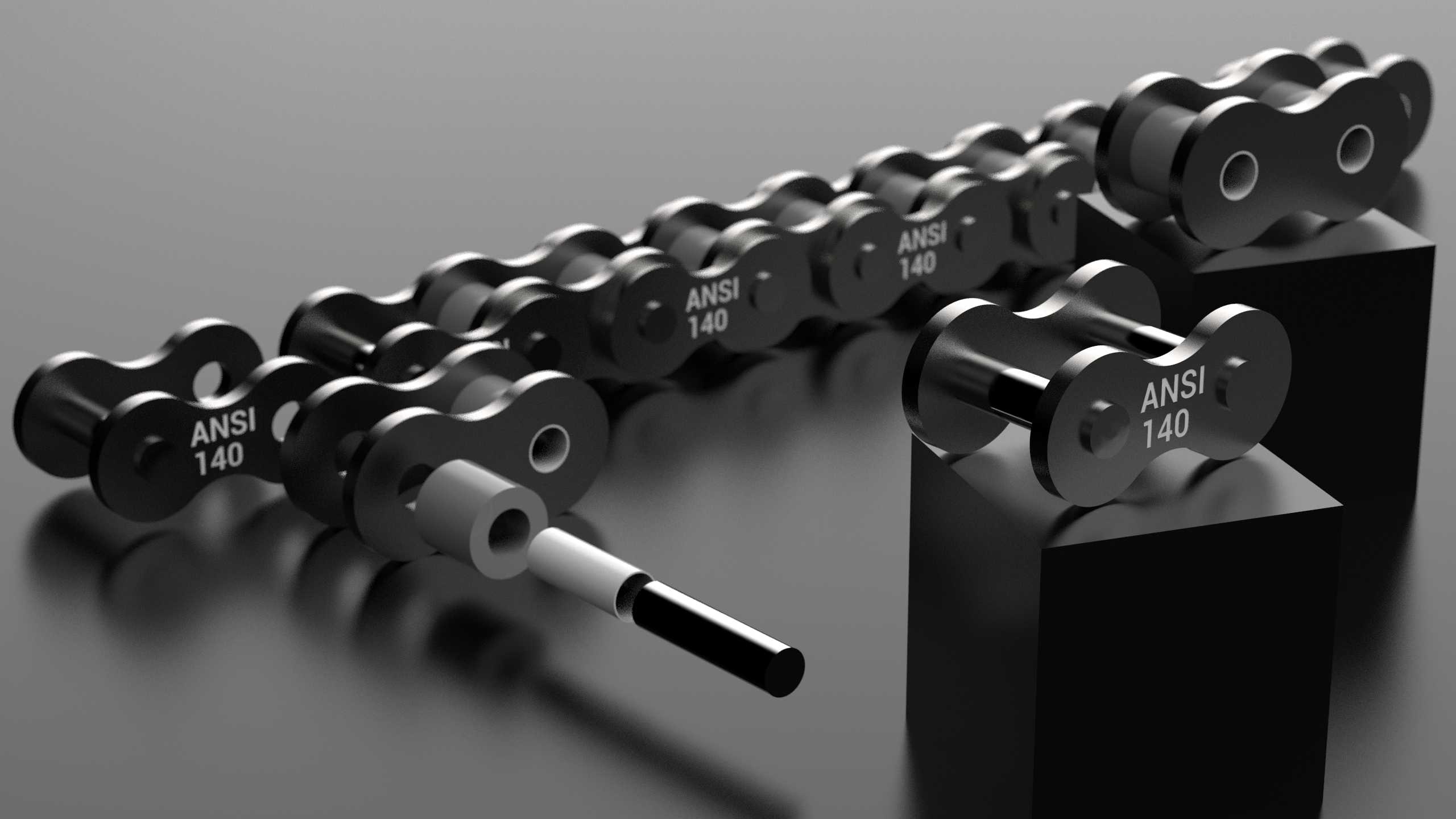

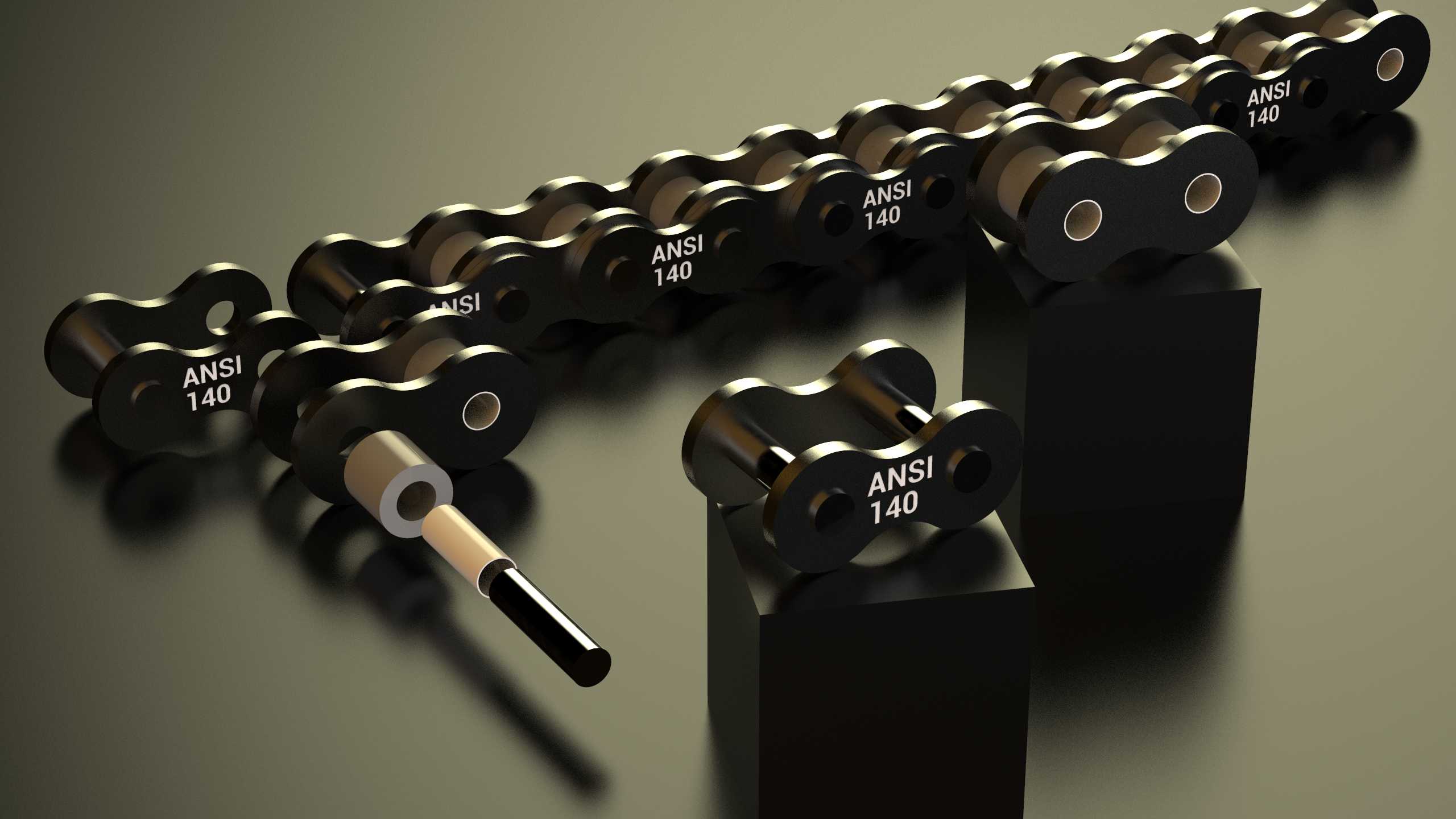

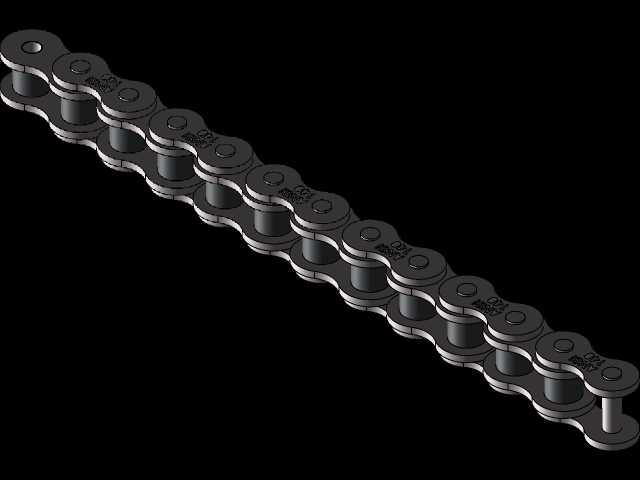

这款ANSI140标准滚子链是工业链传动系统中的核心承载部件，广泛应用于重载输送设备、矿山采掘机械、大型农业收获机械、重型物流分拣线、工程机械动力传输单元等场景，能够在低速重载、存在粉尘油污的复杂工况下稳定传递动力，相比带传动拥有更高的传动精度与负载能力，相比齿轮传动拥有更灵活的中心距适配性，可实现跨距较大的双轴间动力同步传输。整套结构完整还原了标准滚子链的全部组成单元，包含外链板、内链板、销轴、套筒、滚子五个核心零件，所有部件间的装配关系完全符合实际装配要求，内链节的套筒与内链板采用过盈配合固定，外链节的销轴与外链板压装锁定，滚子与套筒之间保留合理的转动间隙，可在啮合链轮时实现滚动摩擦，大幅降低传动过程中的磨损与动力损耗。设计过程中严格遵循ANSI140链条的标准参数，节距控制在38.1mm，匹配对应规格的链轮齿形参数，链板采用8字形的优化外形，在保证链板抗拉强度的前提下尽可能降低整体重量与运动惯性，销轴表面做硬化处理的结构设计预留，能够承受反复冲击载荷与交变拉应力，滚子的外圆尺寸与链轮齿沟圆弧完全适配，啮合过程中不会出现卡滞、跳齿的问题。在安装边界层面，单节链节的铰接转动角度符合标准链条的弯折要求，可适配最小齿数为10的配套链轮，整链的长度可根据实际传动中心距通过增减链节进行调整，连接链节与过渡链节的结构预留可满足不同奇偶链节数的装配需求，所有零件的配合公差均按照工业级传动件的要求设定，既保证装配后的运转灵活性，又避免间隙过大导致的传动冲击与异响。实际应用中，这类滚子链可承担单根数十吨的极限拉伸载荷，日常运转时可稳定传递数百千瓦的动力，在高温、高湿、有轻度腐蚀的工业环境中也能保持较长的使用寿命，是重载传动场景中不可替代的基础传动部件。
